Rear Stabilizer Bar Link

Removal & Installation

1. Raise and support the vehicle.

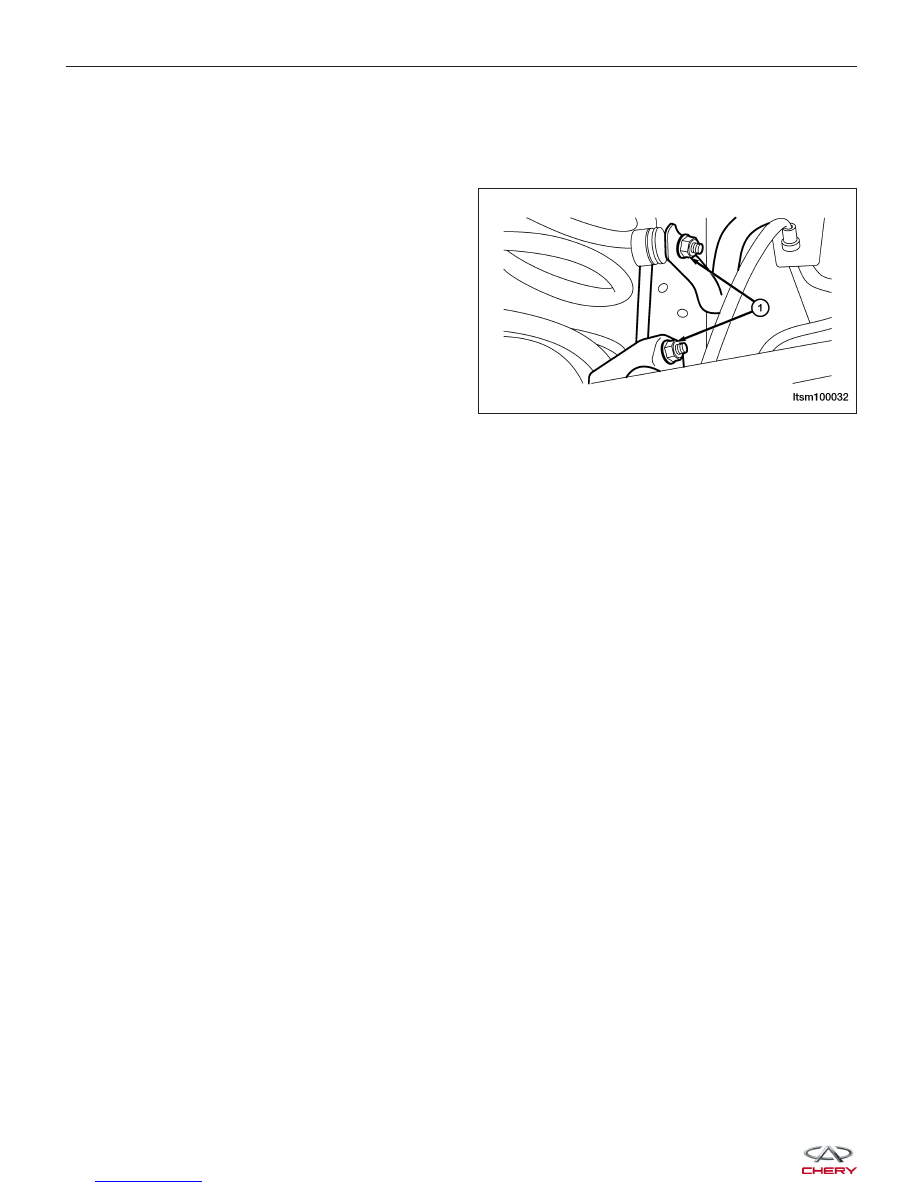

2. Remove the nuts (1) connecting the rear stabilizer

bar link to the rear suspension lower control arm.
(Tighten: Rear stabilizer bar link to rear suspension
lower control arm nuts to 48 ± 6 N·m)

3. Remove the connecting bolt from the rear stabilizer bar link to the rear stabilizer bar.

4. Installation is in the reverse order of removal.

Installation Notes:
• After installation, each bolt must be tightened to the required tightening torque.

Rear Shock Absorber

Description

The bottom of the shock absorber assembly mounts to the rear trailing arm. The top of the shock absorber assembly
mounts to the body.

Operation

The shock absorber assembly cushions the ride of the vehicle, controls vibration, jounce and rebound of the sus-
pension. The shock absorber dampens jounce and rebound motions of the coil spring and suspension.

Removal & Installation

1.

Remove the protective cover of the rear shock absorber on the C pillar lower trim panel in the luggage com-

partment.

ON-VEHICLE SERVICE

LTSM100032



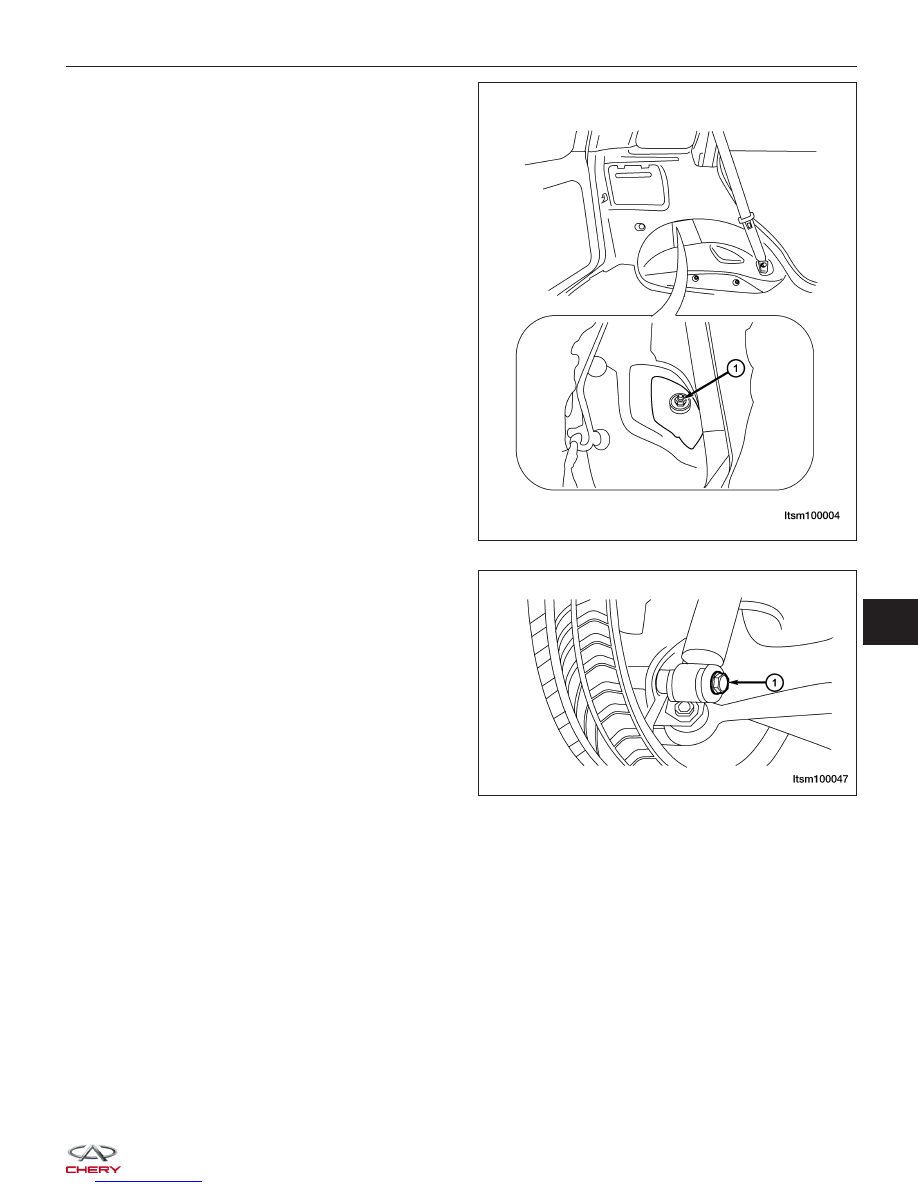

2. Remove the nut (1) connecting the rear shock

absorber to the vehicle body.
(Tighten: Rear shock absorber to the vehicle body
nut to 48 ± 6 N·m)

3. Raise and support the vehicle.

4. Remove the bolt (1) connecting the rear shock

absorber to the rear trailing arm.

5. Remove the rear shock absorber.

6. Installation is in the reverse order of removal.

Rear Shock Absorber Inspection

1. Inspect the shock absorber for any fluid leaks, replace if necessary.

2. Inspect the damping force of the shock absorber, replace if not within specifications.

3. Inspect the thrust bearing to see if there is any excessive wear or abnormal noise, replace any worn parts.

4. Inspect the lower spring seat for cracks or deformation replace any worn parts.

5. Inspect limit stop for damage, replace any worn parts.

6. Inspect the stop pad for wear, cracks and deformation, replace any worn parts.

Rear Coil Spring

Description

The rear coil spring is located between the vehicle body and the rear trailing arm assembly.

ON-VEHICLE SERVICE

LTSM100004

LTSM100047

10



Operation

Coil springs are designed to store energy and subsequently release it, and to absorb shock and maintain a force
between contacting surfaces. Coil springs are rated for specific vehicle applications.

Removal & Installation

1. Raise and support the vehicle.

2. Remove the wheel mounting nuts and the wheel assembly.

(Tighten: Wheel mounting nuts to 110 N·m)

3. Use a jack to support the rear trailing arm.

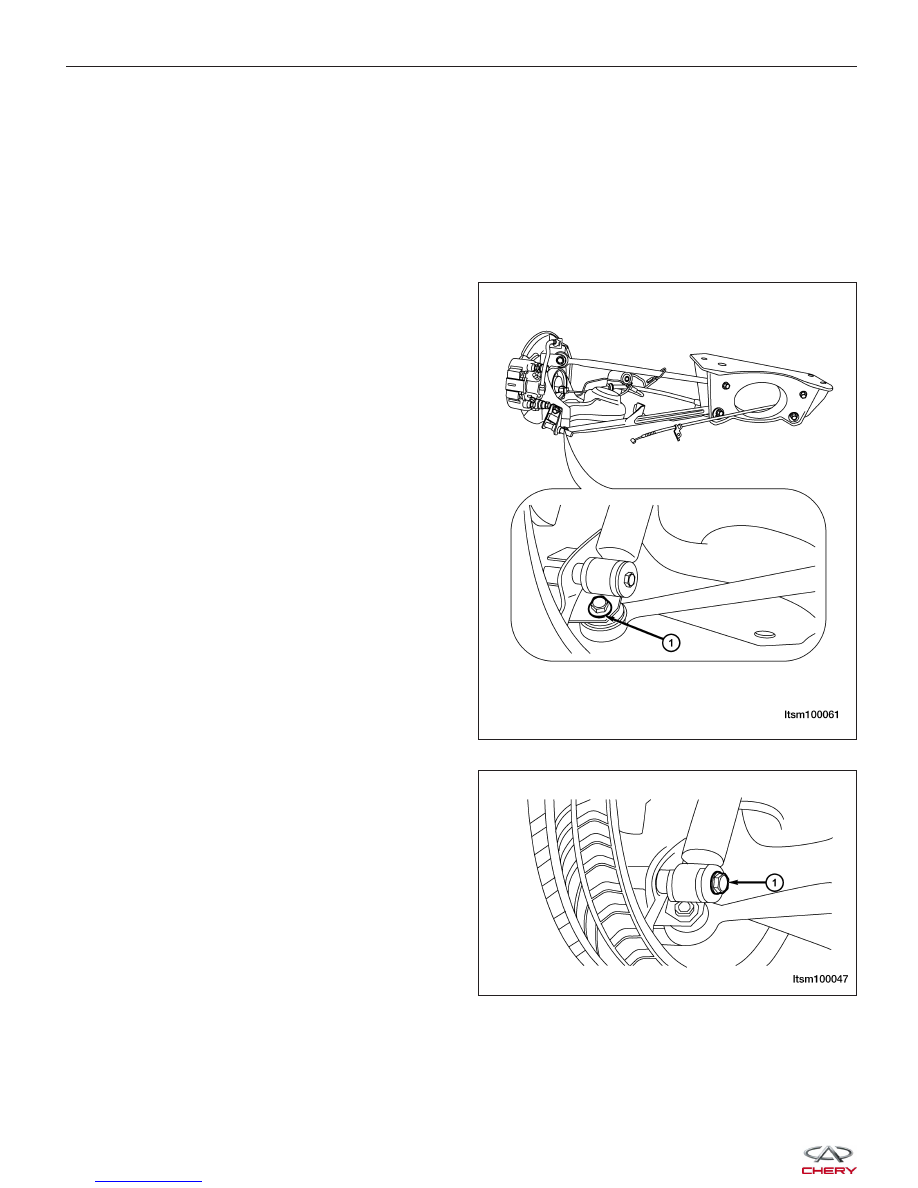

4. Remove the retaining bolt (1) that connects the

lower control arm to rear trailing arm.
(Tighten: Lower control arm to rear trailing arm bolt
to 80-100 N·m)

5. Remove the bolt (1) connecting the rear shock

absorber to the rear trailing arm.

6. Release the jack slowly.

7. Remove the coil spring.

8. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM100061

LTSM100047



Rear Trailing Arm Assembly

Removal & Installation

1. Raise and support the vehicle.

2. Remove the wheel mounting nuts and the wheel assembly.

(Tighten: Wheel mounting nuts to 110 N·m)

3. Use a jack to support the rear trailing arm.

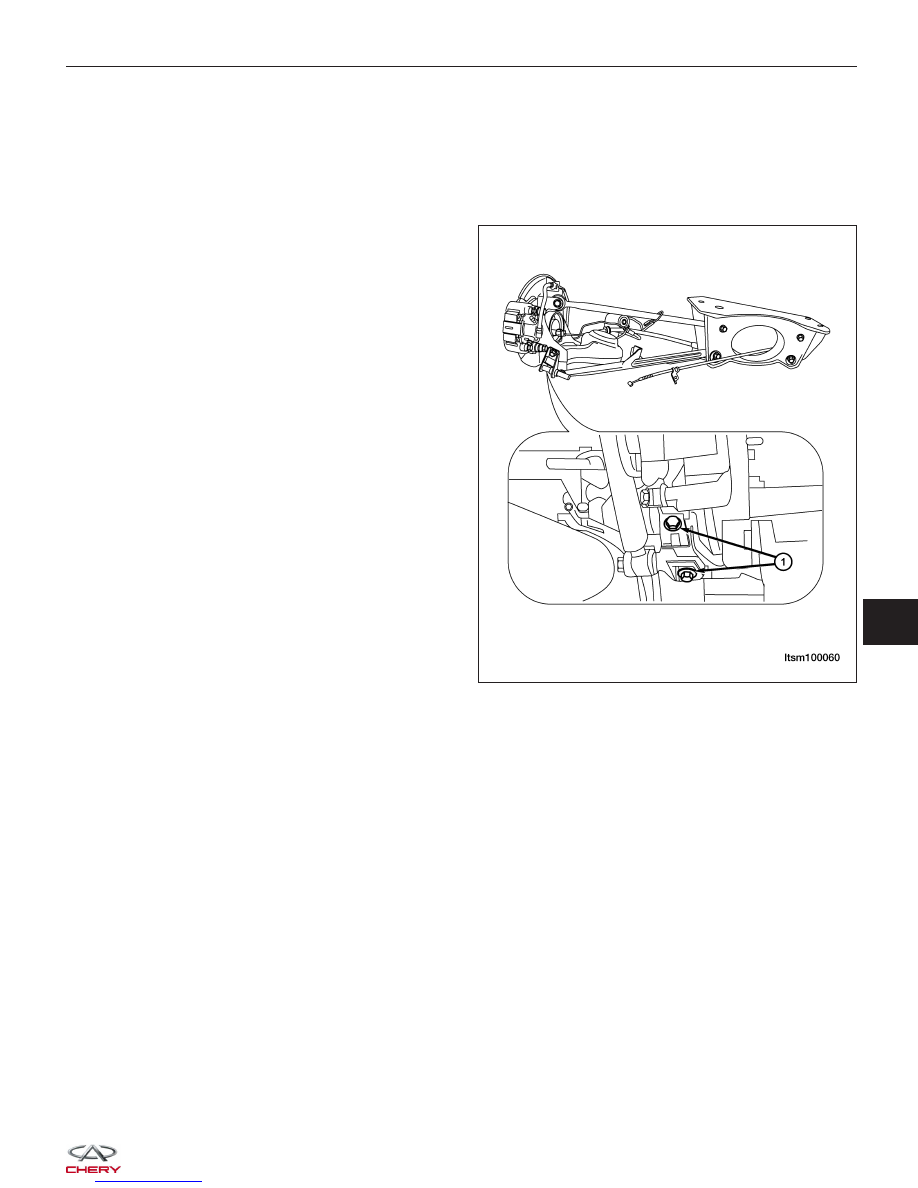

4. Remove the connecting bolts (1) that joins the rear

trailing arm and the shock absorber bracket.
(Tighten: Rear trailing arm to shock absorber
bracket bolts to 80 - 100 N·m)

5. Lower the jack and remove the rear spring.

6. Remove the connecting bolt that joins the rear trailing arm to the upper control arm (See Rear Upper Control

Arm Removal & installation in Section 10 Suspension).

7. Remove the connecting bolt that joins the rear trailing arm to the lower control arm (See Rear Lower Control Arm

Removal & installation in Section 10 Suspension).

ON-VEHICLE SERVICE

LTSM100060
