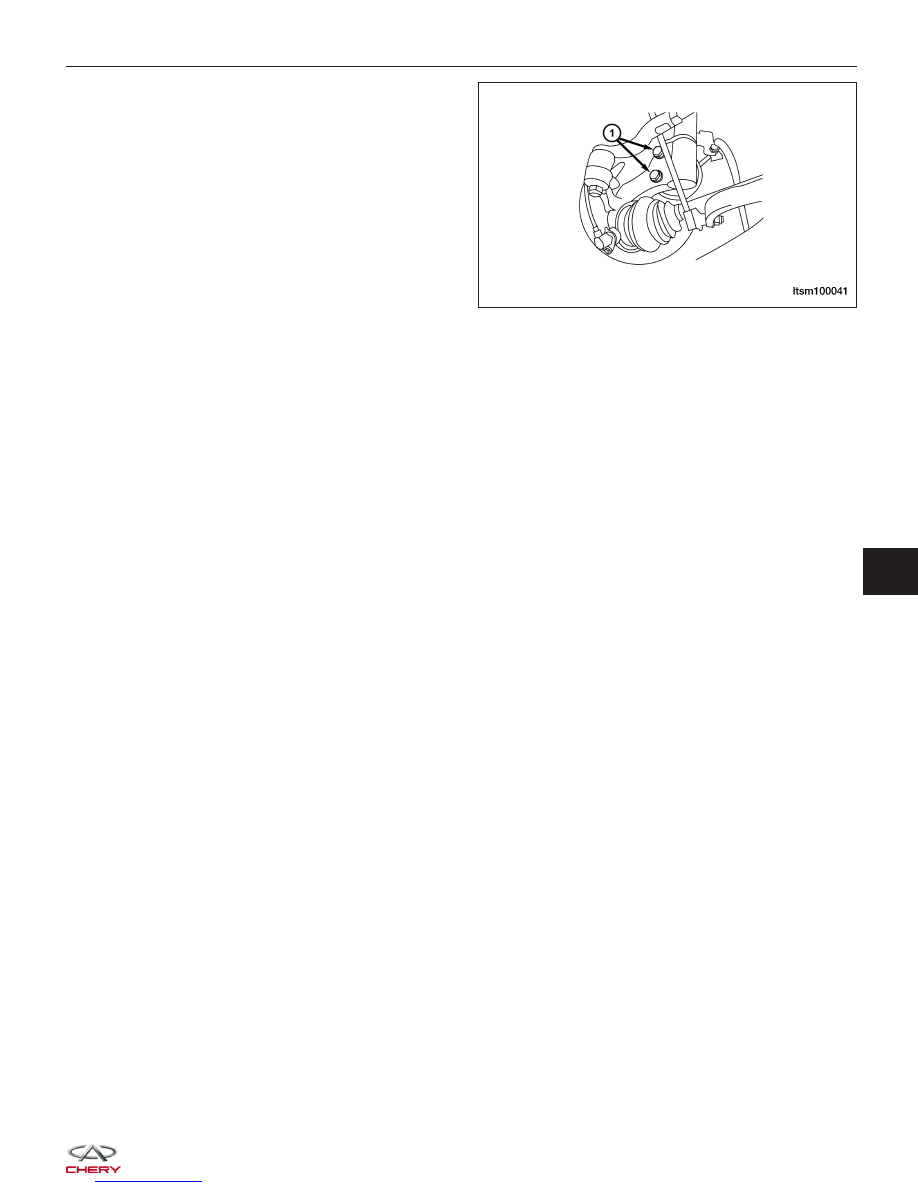

7. Remove the bolts (1) connecting the steering

knuckle to the front strut assembly.

CAUTION:
When removing the front axle shaft, do not
subject the constant velocity joint to an exces-
sive angle. Also, be careful not to excessively
extend the slide joint.

8. Remove the front axle shaft from the transaxle

using a suitable tool.

9. Installation is in the reverse order of removal.

Installation Notes:
• Rotate the joint up/down, left/right, and in axial direction, check for any rough movement or significant loose-

ness.

• Check boot for cracks or other damage, and for grease leakage.

• If damaged, disassemble axle shaft to verify damage, and repair or replace as necessary.

ON-VEHICLE SERVICE

LTSM100041

09



REAR AXLE

GENERAL INFORMATION

09-9

Description

09-9

Operation

09-9

Specifications

09-10

Special Tools

09-10

DIAGNOSIS & TESTING

09-11

Vehicle Inspection

09-11

Shudder Or Vibration During Acceleration

09-11

Vehicle Inspection

09-11

Noise Or Vibration On Turns

09-11

Clunking Noise During Acceleration

09-11

Shudder Or Vibration During Acceleration

09-11

Vibration At High Speeds

09-11

Visual Inspection For Fluid Leaks (4x4)

09-11

ON-VEHICLE SERVICE

09-12

Rear Hub and Bearing

09-12

Removal & Installation

09-12

Rear Axle Assembly (4x4)

09-13

Description

09-13

Operation

09-14

Removal & Installation

09-14

09-15



GENERAL INFORMATION

Description

The rear axle utilizes an independent design. This suspension system incorporates a separate wheel knuckle for
each wheel and allows the wheels to react to road imperfections independent of each other. This independent action
offers improved isolation from the effects of jounce and rebound.

The rear axle consists of the following components:

• Wheel Hub

• Wheel Studs

• Wheel Bearing

• Rear Trailing Arm
For further information on the rear axle assembly see Rear Suspension Description & Operation in Section 10 Sus-
pension.

Operation

The rear axle utilizes a sealed wheel bearing housed in the rear knuckle assembly.

Rear Axle

1 - Rear Sub-Frame Assembly

2 - Rear Suspension Upper Link

3 - Left Rear Shock Absorber Mounting Bracket

4 - Left Brake Line Bracket

5 - Left Rear Trailing Arm

6 - Rear Stabilizer Bar

7 - Left Rear Lower Control Arm

8 - Left and Right Stabilizer Bar Links

9 - Right Rear Connecting Rod

10 - Right Rear Lower Control Arm

11 - Rubber Support Seat

12 - Rear Stabilizer Bar

13 - Rubber Bushing

14 - Right Rear Trailing Arm

LTSM090005

09



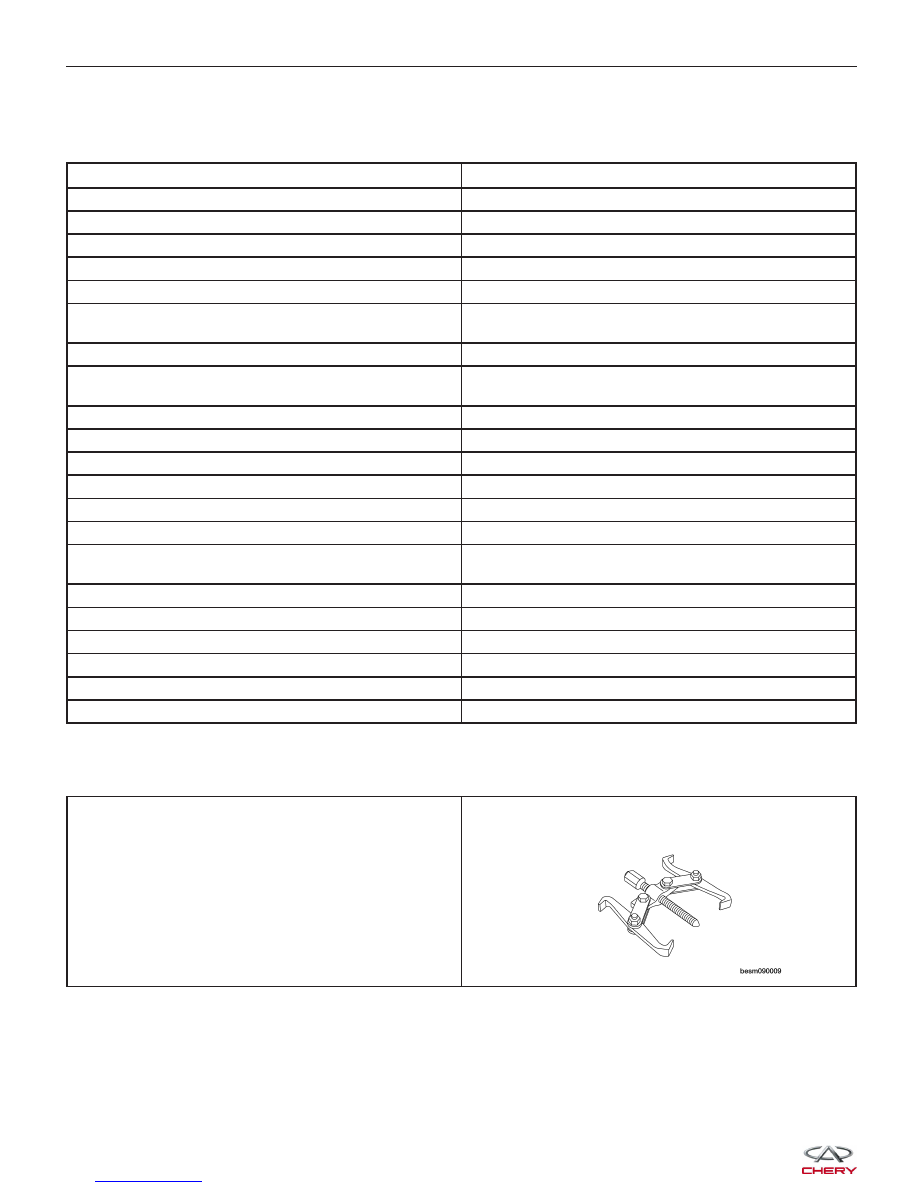

Specifications

Torque Specifications

DESCRIPTION

TORQUE (N·m)

Rear Stabilizer Bar Link

40 - 50

Rear Shock Absorber to Mounting Bracket Bolts

40 - 50

Rear Axle Front Suspension to Rear Driving Axle Bolts

75 - 85

Rear Axle Front Suspension to Rear Sub-Frame Bolts

115 - 125

Left and Right Rear Half-Shaft to Disc Brake Nut

260 - 270

Left and Right Rear Half-Shaft to Axle Output Flange
Bolts

40

Intermediate Drive Shaft to Rear Axle Flange Bolts

59 - 71

Rear Axle Rear Suspension Mount Assembly to Rear
Axle Bolt

75 - 85

Rear Axle Rear Suspension Mount to Vehicle Body Bolt

75 - 85

Rear Rubber Buffer to Vehicle Body Bolts

22 - 28

Upper Link to Rear Sub-Frame Bolts

100 - 120

Lower Control Arm to Rear Sub-Frame Bolts

100 - 120

Rear Trailing Arm to Vehicle Body Bolts

140 - 160

Rear Suspension to Bracket Bolts

115 - 125

Rear Suspension, Longitudinal Beam of Engine to
Sub-Frame Bolts

75 - 85

Rear Stabilizer Bar Clamp to Vehicle Body Bolts

22 - 28

Rear Trailing Arm to Vehicle Body Bolts

140 - 160

Rear Cover of Control Arm to Sub-Frame Bolts

170 - 190

Soft Gasket to Bracket Of Rear Suspension Bolts

110 - 130

Sub-Frame And Gasket Of Vehicle (Rear) Body Bolts

170 - 190

Wheel Mounting Nut                                                                                                                                                 110

Special Tools

Bearing Puller
