MANUAL TRANSAXLE UNIT REPAIR

Transaxle

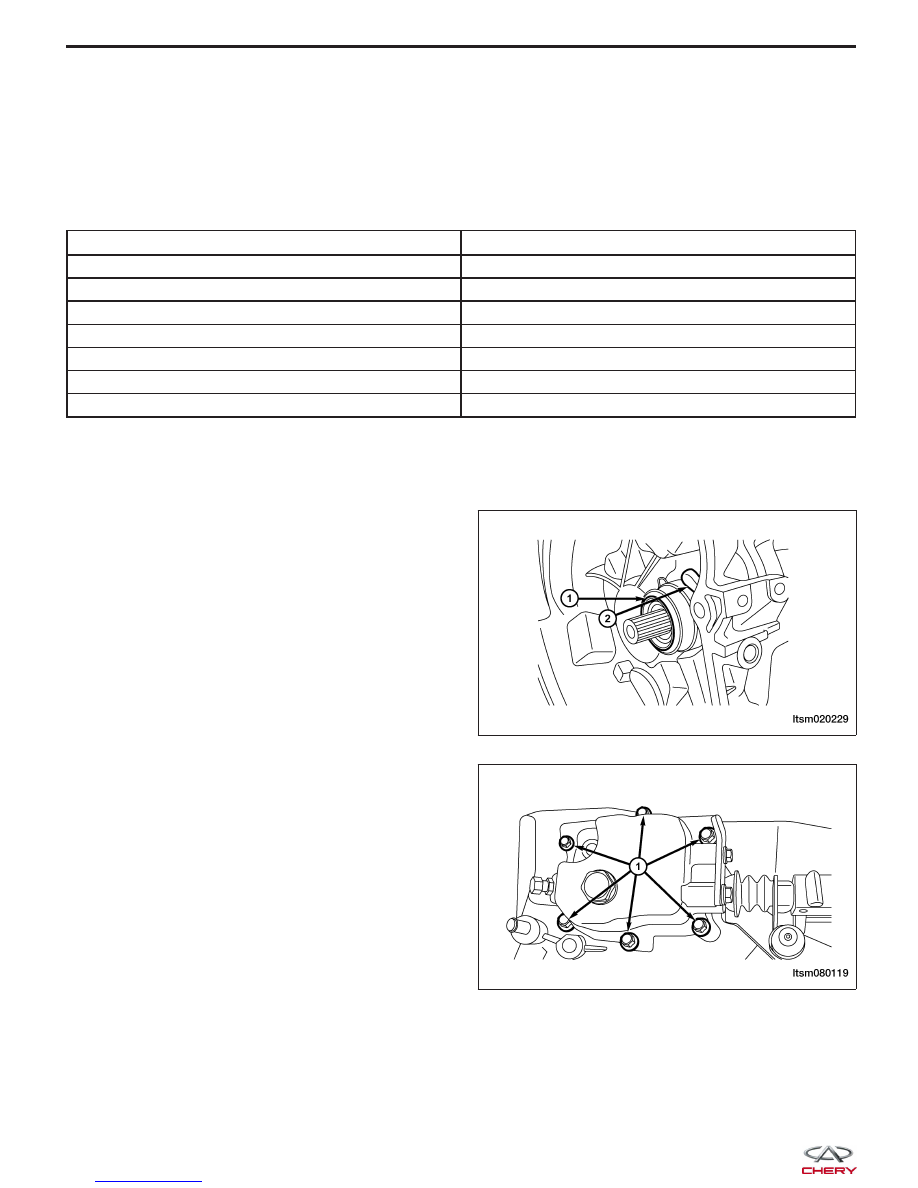

Specifications

Torque Specifications

DESCRIPTION

TORQUE (N·m)

Gear Shift Mechanism Housing Bolt

18

Gear Positions Self-Locking Bolt

35

Reverse Gear Bolt

20

Reverse Gear Cap Bolt

20

Rear Transaxle Bearing End-Plate Bolt

6.9

Transaxle To Clutch Housing Bolt

44

Bearing Input Shaft Bolt

18

Disassembly

1. Place the transaxle on a workbench.

2. Remove the clutch fork (2) and remove the release

bearing (1).

NOTE: The release bearing (1) is not serviceable.

3. Set the transaxle gear in the neutral position.

Remove the gear shift mechanism housing retain-
ing bolts (1), and remove the gear shift mechanism
housing.
(Tighten: Gear shift mechanism housing bolts to
18 N·m)

LTSM020229

LTSM080119



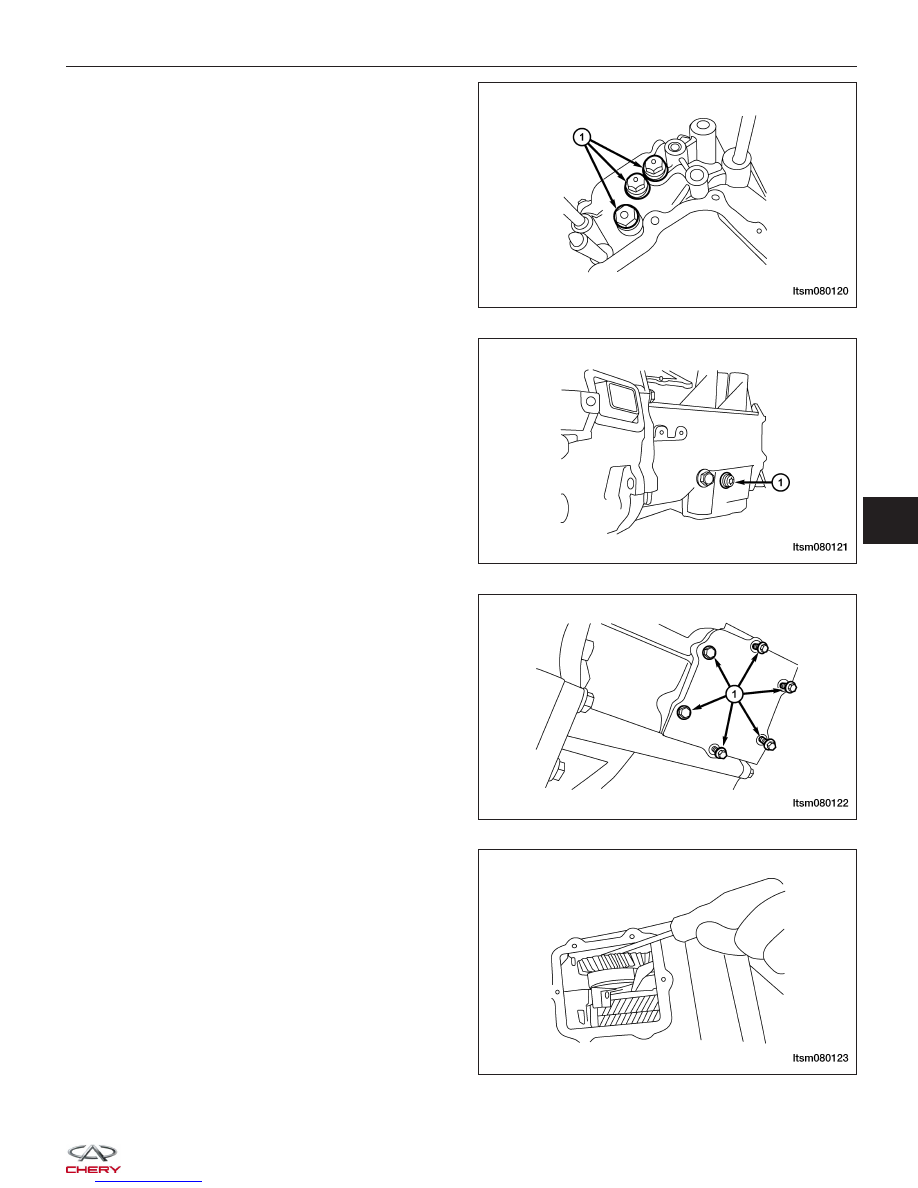

4. Remove the three gear positions self-locking bolts

(1).
(Tighten: Three gear positions self-locking bolts to
35 N·m)

5. Remove the reverse gear bolt (1).

(Tighten: Reverse gear bolt to 20 N·m)

6. Remove the 6 reverse gear cap bolts (1), and

remove the cap.
(Tighten: Reverse gear cap bolts to 20 N·m)

7. Gently pry the idler gear downward using a screw-

driver, and then remove the idler gear assembly.

MANUAL TRANSAXLE UNIT REPAIR

LTSM080120

LTSM080121

LTSM080122

LTSM080123

08



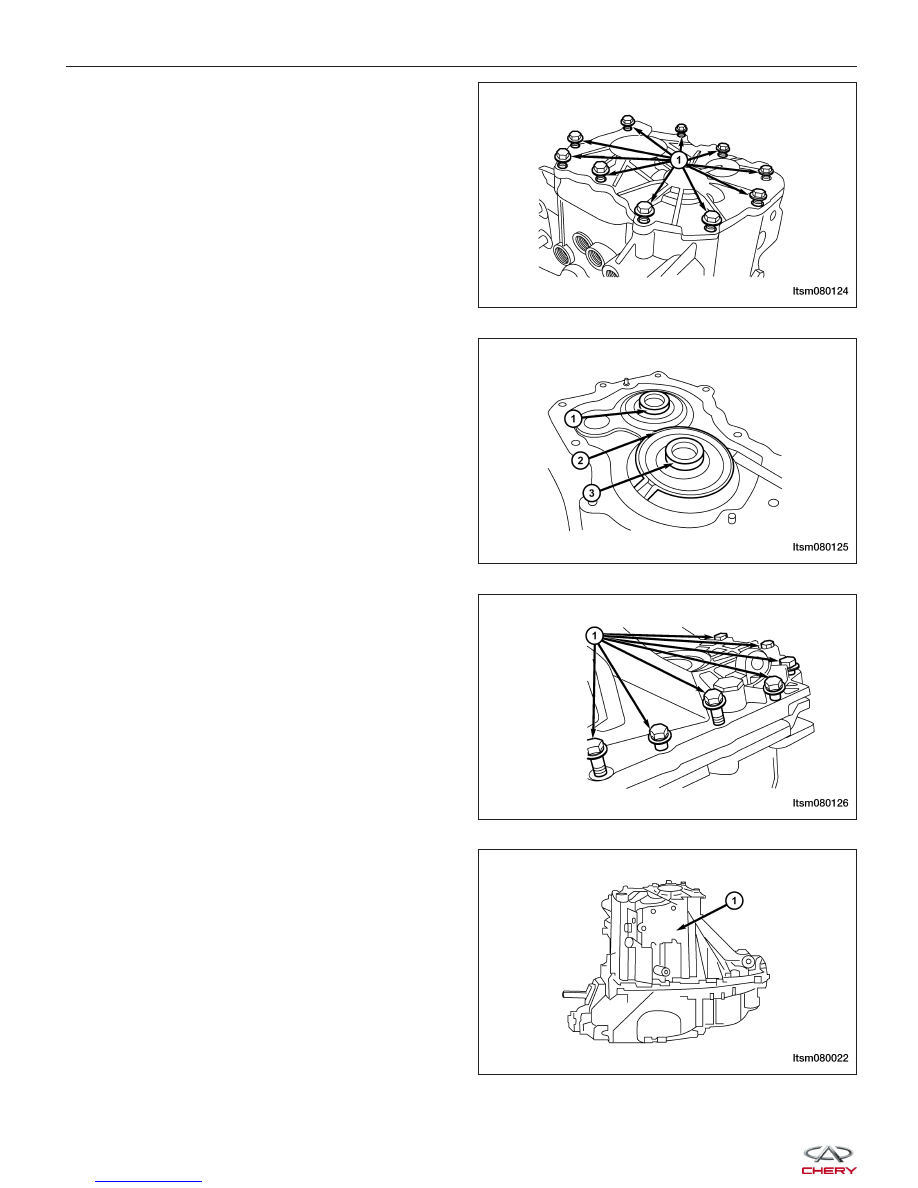

8. Remove the 10 rear transaxle bearing end-plate

bolts (1), and then remove the bearing cap.
(Tighten: Rear transaxle bearing end-plate bolts to
6.9 N·m)

9. Remove shaft clip (3) and shaft clip (1) from the

shafts, and then remove bearing collar (2).

10. Remove the transaxle to clutch housing bolts (1),

and then use a pry bar to remove the transaxle
housing.
(Tighten: Transaxle to clutch housing bolts to
44 N·m)

11. Perform the following steps to remove the transaxle

housing (1).

MANUAL TRANSAXLE UNIT REPAIR

LTSM080124

LTSM080125

LTSM080126

LTSM080022



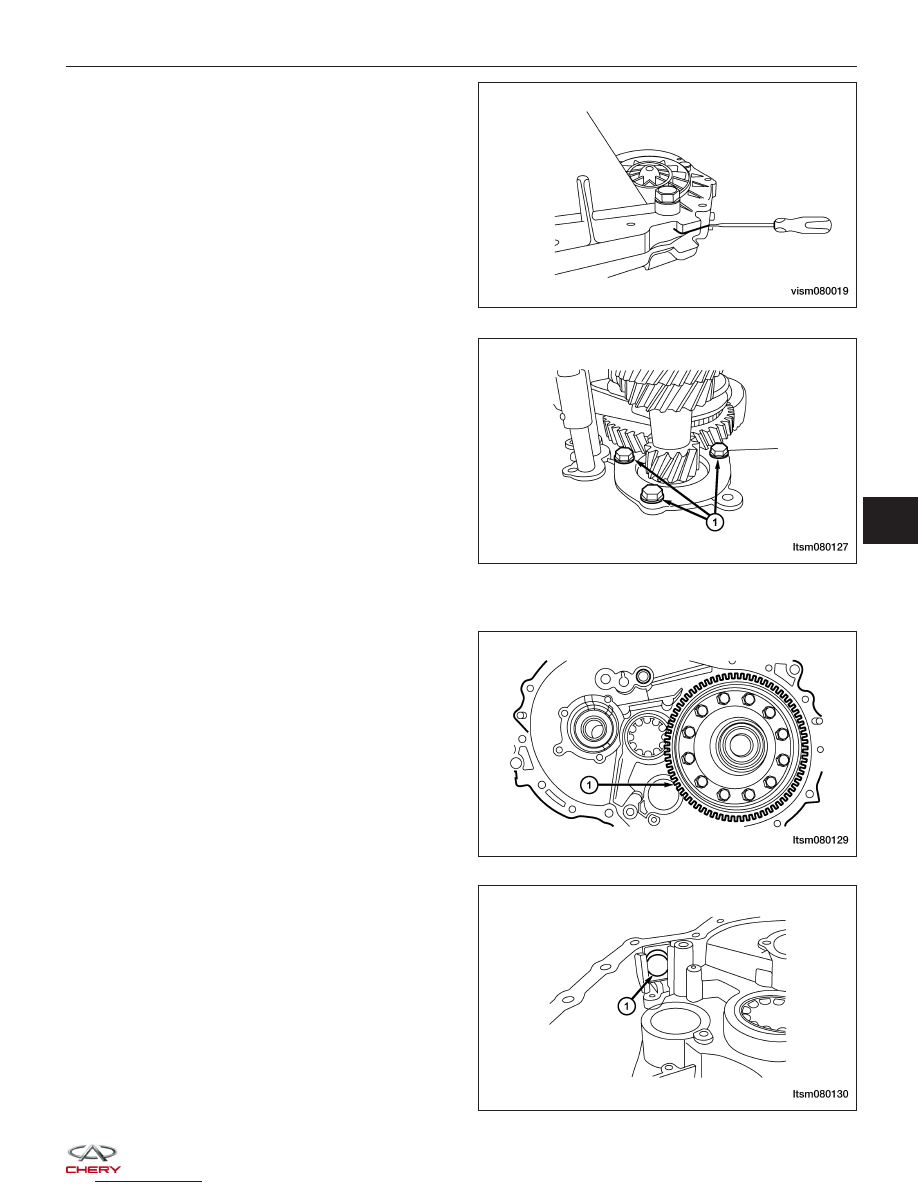

12. Tap the transaxle housing and use a suitable tool

to remove the transaxle housing.

13. Remove the 3 front bearing input shaft bolts (1).

(Tighten: Bearing input shaft bolts to 18 N·m)

14. Grasp the input shaft assembly, output shaft assembly, 1st-2nd shift fork, 3rd-4th shift fork and 5th-reverse fork

shaft together and remove.

15. Remove the differential assembly (1) upward (as

shown in the figure).

NOTE: Pre-tighten the shim of the differential cone
bearing.

16. Remove the magnet (1) and wipe the magnet

clean.

MANUAL TRANSAXLE UNIT REPAIR

VISM080019

LTSM080127

LTSM080129

LTSM080130
