4.

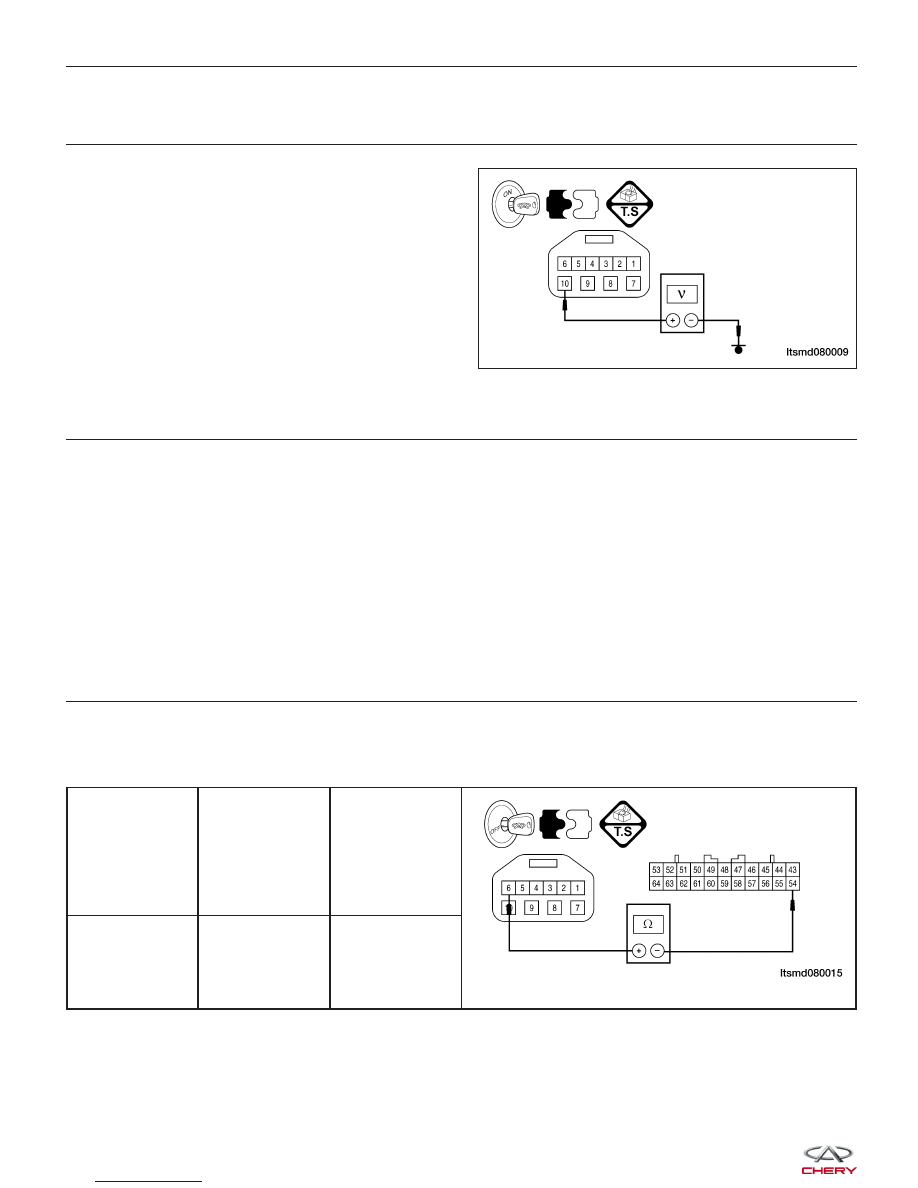

CHECK OD SOLENOID POWER SUPPLY

• Turn ignition switch on.

• Check OD solenoid power supply between E-086

terminal 10 and ground in the A/T assembly con-
nector E-086.

• Voltage should be more than 12 V.

Is the check result normal?

Yes

>>

Go to step 6.

No

>>

Go to the next step.

5.

DETECT MALFUNCTIONING PART

• Check the following:

− Fuse 10 (30A).
− Harness connectors A-102, E-105.
− Body fuse and relay box H9, H8, G15.
− Harness for an open or short between A/T assembly connector and fuse.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace the circuit for an open or short to ground or short to power in harness or connec-

tors.

6.

CHECK OD SOLENOID CONTROL CIRCUIT

• Turn ignition switch off.

• Disconnect TCM connector.

• Check for harness continuity between the following terminals:

A/T ASSEMBLY

TERMINAL

TCM

CONNECTOR

TERMINAL

CONTINUITY

6

54

Yes

• Check the harness for short to power and short to ground.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace the circuit for an open or short to power or short to ground.

DIAGNOSIS & TESTING

LTSMD080009



7.

CHECK DTC

• With the X-431 scan tool, read TCM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC 34 still present?

Yes

>>

Replace the TCM.

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

08



36 - Damper Clutch System Control Solenoid Malfunction

DIAGNOSIS & TESTING

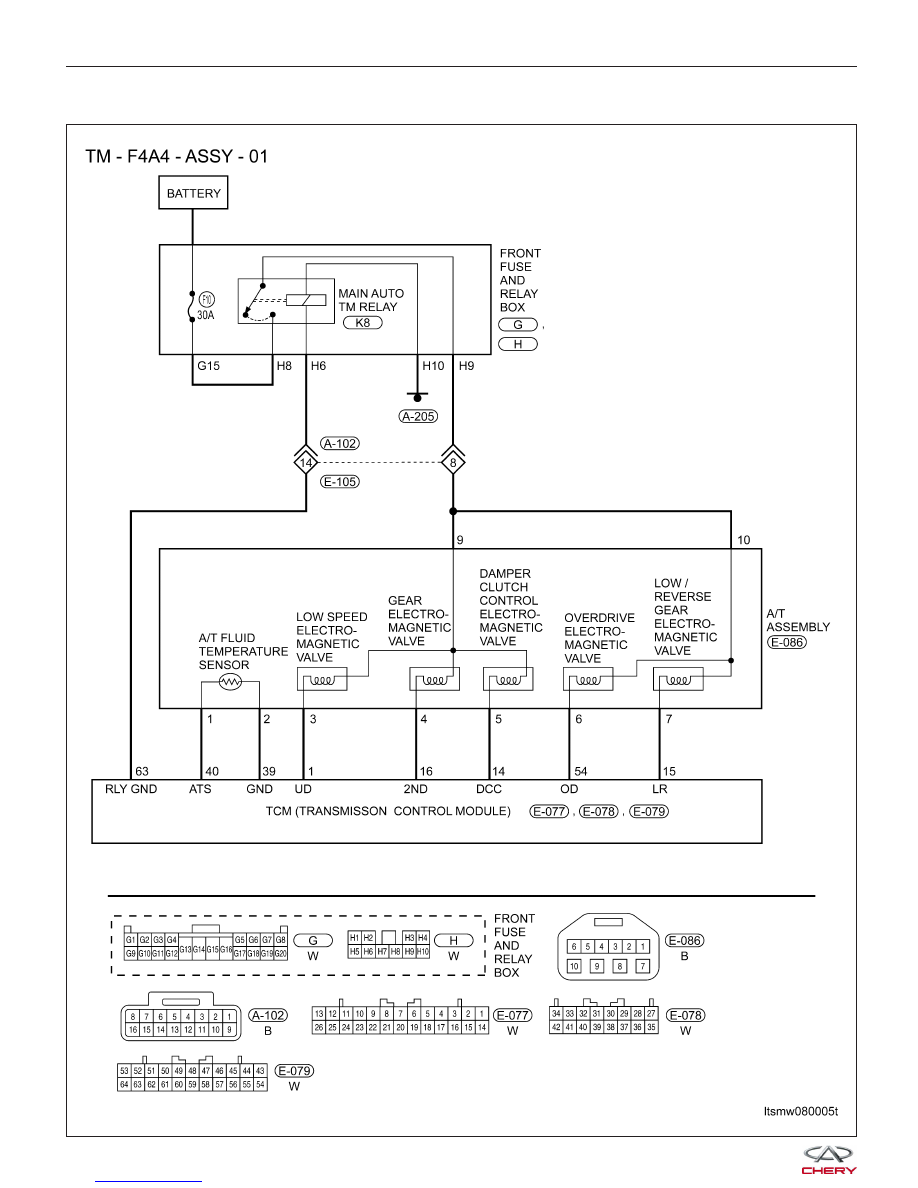

LTSMW080005T



On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC

DEFINITION

DTC

DETECTION

CONDITION

DTC SET CONDITION

POSSIBLE

CAUSES

36

Damper clutch
system control

(DCC) solenoid

malfunction

Vehicle is driving

• The Transaxle Control Module
(TCM) will set this DTC when the
TCM detected an improper voltage
drop when it tries to operate the
solenoid valve.

• The Transaxle Control Module
(TCM) will set this DTC when the
TCM detected that the duty cycle of
damper clutch system control
solenoid is 100 % for 4 seconds,
and the TCM determines the
damper clutch system control
solenoid is not normal.

• If the DTC 36 was set, then the
A/T will be locked in 3rd gear (D
gear).

• Solenoid

• Harness or
connectors (The
sensor circuit is
open or shorted)

• TCM

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• After connection, press POWER key to start X-431.

• Turn ignition switch on, with the scan tool, view and erase stored DTCs in the TCM.

• Start engine and warm it to normal operating temperature, then select ⬙D⬙ position.

• Drive the vehicle in 1st, 2nd, 3rd and 4th gears.

• With the scan tool, select view DTC and data stream.

• If the DTC is detected, the DTC condition is current. Go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnostic Help and Intermittent DTC Trou-

bleshooting in Section 08 Transaxle & Transfer Case for more information).

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.
