2.

CHECK TFT SENSOR HARNESS

• Disconnect TCM connector.

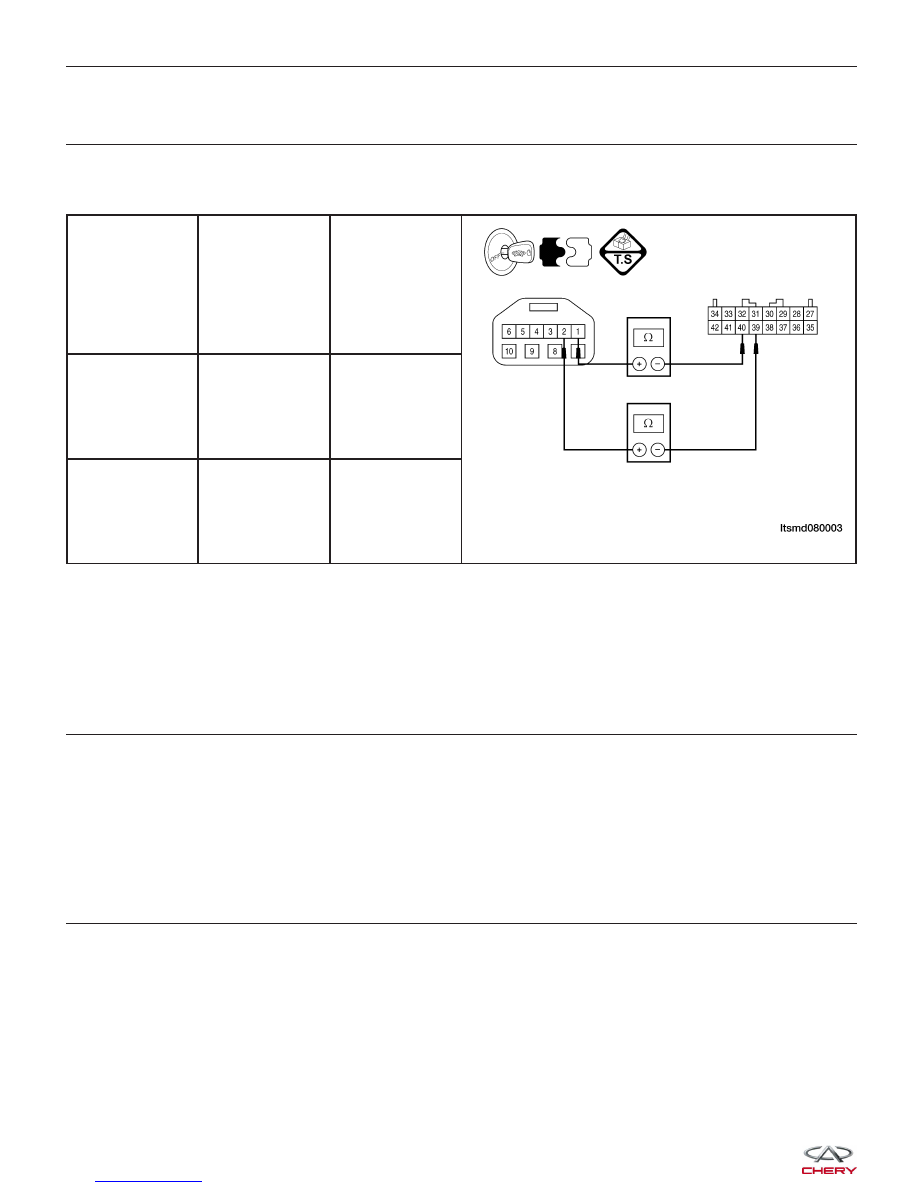

• Check for continuity between the following A/T assembly terminals and TCM terminals:

A/T ASSEMBLY

CONNECTOR

TERMINAL

TCM

CONNECTOR

TERMINAL

CONTINUITY

1

40

Yes

2

39

Yes

• Check the harness for short to power and short to ground.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace the open circuit or short to power or short to ground.

3.

CHECK TCM POWER SUPPLY AND GROUND CIRCUIT

• Check TCM power supply and ground circuit.

• Reinstall any removed parts.

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace damaged parts.

4.

CHECK DTC

• With the X-431 scan tool, read TCM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC 15 still present?

Yes

>>

Replace the TCM.

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING



22 - Input Speed Sensor

DIAGNOSIS & TESTING

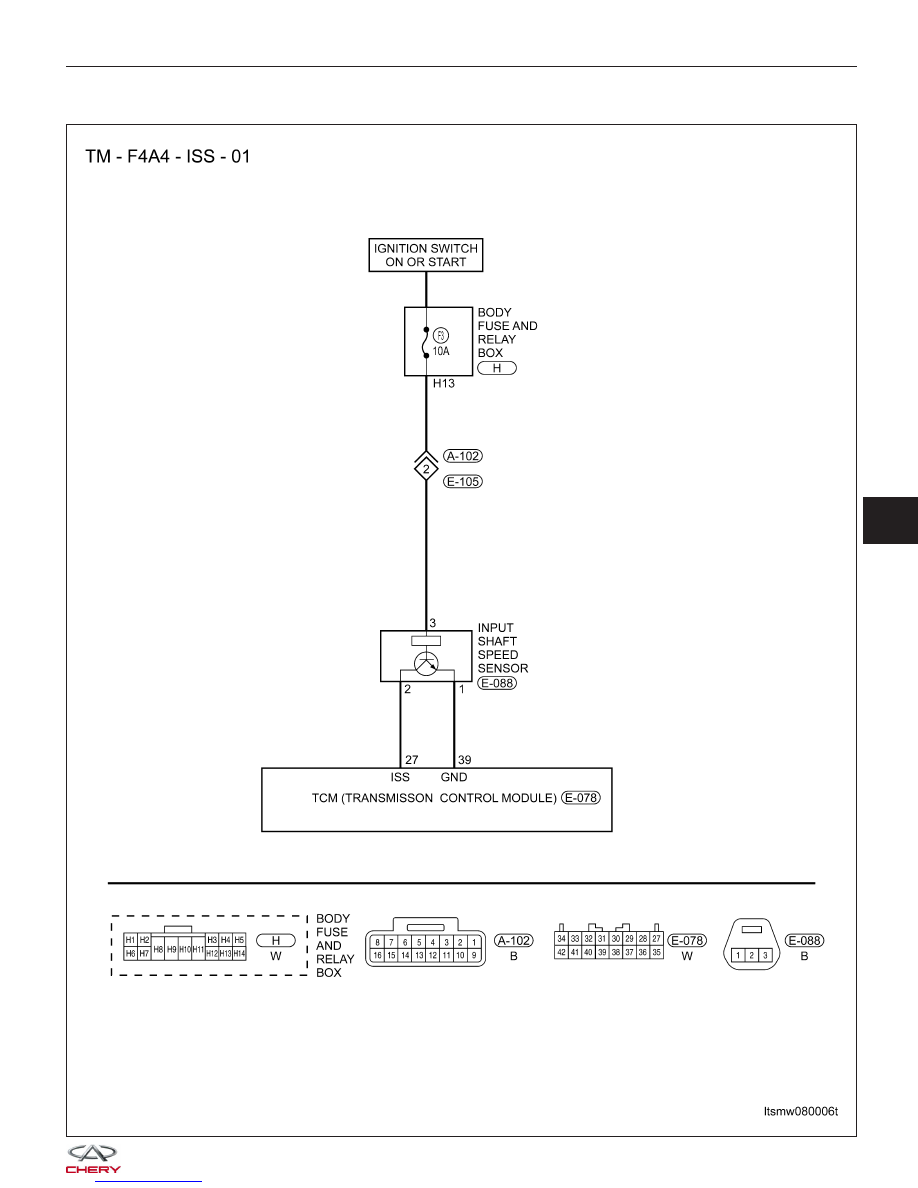

LTSMW080006T

08



On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

DTC DETECTION

CONDITION

DTC SET

CONDITION

POSSIBLE CAUSES

22

Input speed sensor

Vehicle is driving

• The Transaxle
Control Module
(TCM) will set this
DTC when the TCM
didn’t received pulse
signal from the input
shaft speed sensor
for above 1 seconds
when the vehicle is
driving for 30 km/h
at 3 or 4 gear.

• If the DTC was
set for 4 times, then
the A/T will be
locked in 3rd gear
(D gear) or shifted
to low gear when in
sports mode.

• Input shaft speed
sensor

• The retainer of
deceleration clutch

• Harness or
connectors (The
sensor circuit is open
or shorted)

• TCM

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn ignition switch on, with the scan tool, view and erase stored DTCs in the TCM.

• Start the engine and warm it to normal operating temperature.

• Drive the vehicle up to 10 km/h or more.

• With the scan tool, select view DTC and data stream.

• If the DTC is detected, the DTC condition is current. Go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnostic Help and Intermittent DTC Trou-

bleshooting in Section 08 Transaxle & Transfer Case for more information).

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.

DIAGNOSIS & TESTING



Diagnostic Procedure

1.

CHECK A/T INPUT SIGNAL

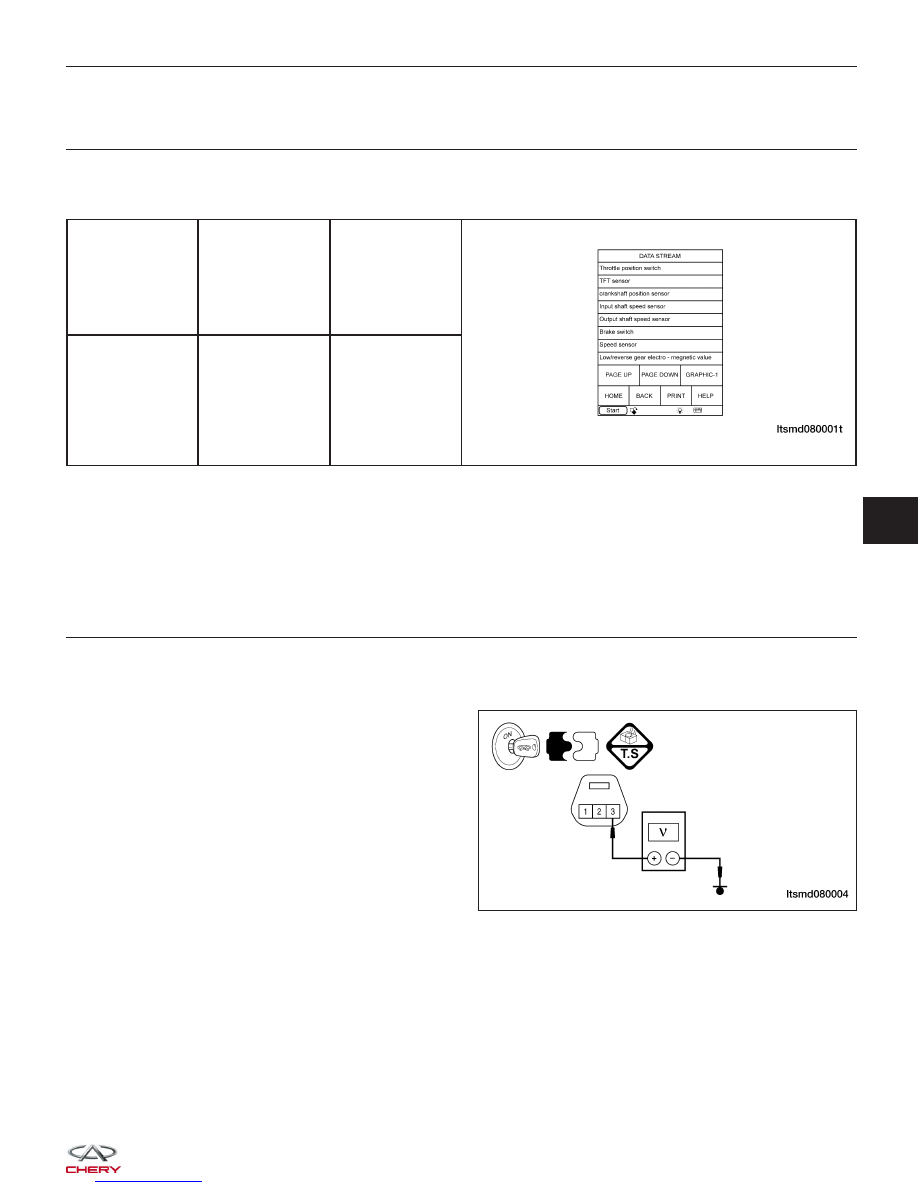

• With the scan tool, select view DTC and data stream for A/T.

• Vehicle start and read out the value of ⬙INPUT SPEED SENSOR⬙.

ITEM

CONDITION

DISPLAY

VALUE

Input speed

sensor

During driving

(lock-up ON)

Approximately

matches the

engine speed.

Is the check result normal?

Yes

>>

The condition that caused this DTC is intermittent (See Diagnostic Help in Section 08 Transaxle &

Transfer Case).

No

>>

Go to the next step.

2.

CHECK INPUT SHAFT SPEED SENSOR POWER SUPPLY

• Stop the vehicle and turn ignition switch off.

• Disconnect input shaft speed sensor electrical connector.

• Turn the ignition switch on.
• Check sensor power supply between sensor termi-

nal 3 and ground in the sensor electrical connector
E-088.

• Voltage should be more than 12 V.

Is the check result normal?

Yes

>>

Go to step 4.

No

>>

Go to the next step.

DIAGNOSIS & TESTING

LTSMD080004
