4.

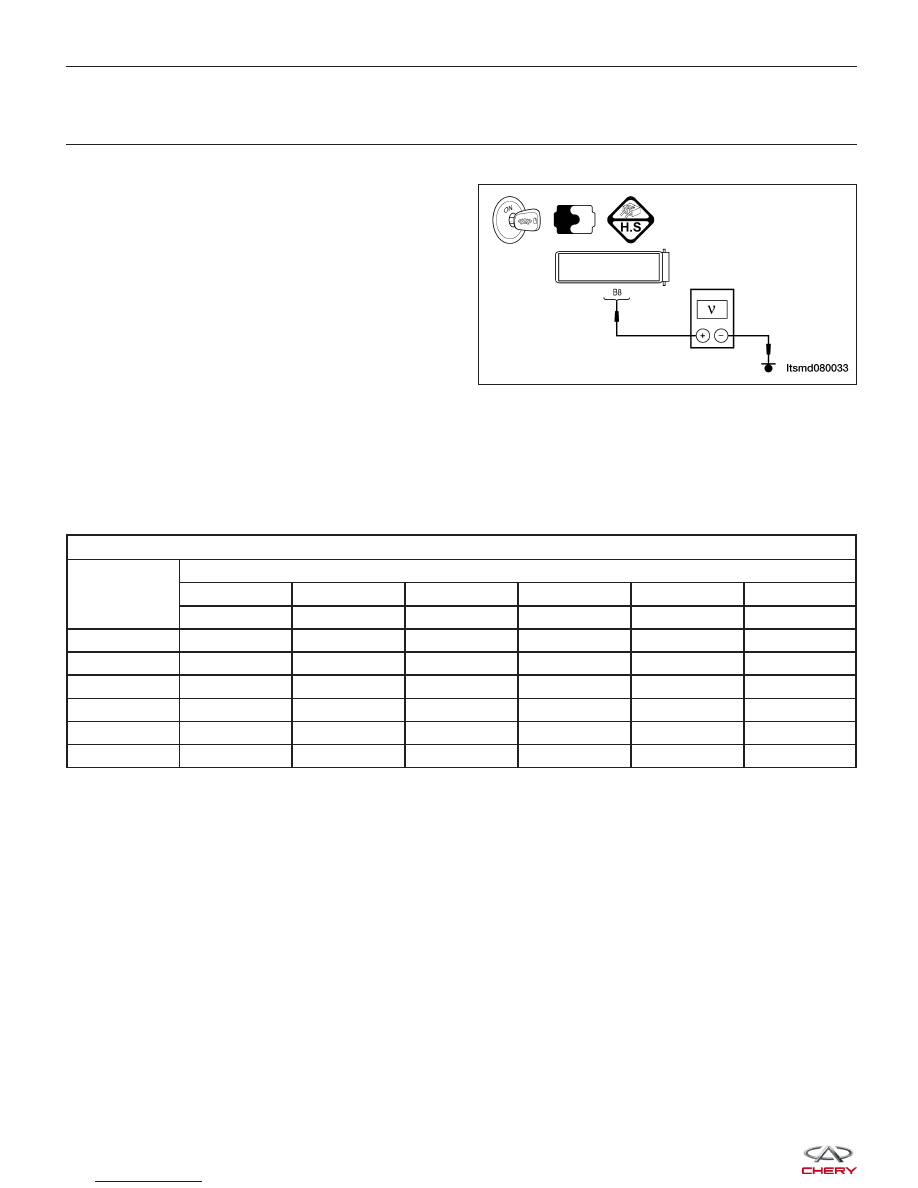

CHECK SHIFT SOLENOID VALVE 2 (SSV2) POWER SUPPLY

• Turn the ignition switch on.
• Check power supply between shift solenoid valve 2

(SSV2) E-037 terminal B8 and ground in the A/T
assembly connector E-037.

• Voltage should be more than 12 V.

• Or using the appropriate diagnostic test tool and a digital multimeter perform the following:

• Check the EVS2 solenoid supply voltage between TCM pin 1 and TCM pin 9 when activating the EVS2 sole-

noid and deactivating the EVS2 solenoid.

• Check the shift solenoid control signal. Check the voltage of the shift solenoid in each shift position.
• Check the voltage of the EVS2 solenoid supply circuit between the transaxle assembly electrical connector pin

B3 and pin B8.

SEQUENCE SOLENOID (EVS) CONDITION

LEVER

POSITION

TCM TERMINAL

EVS1

EVS2

EVS3

EVS4

EVS5

EVS6

1 - 10

1 - 9

1 - 7

1 - 8

1 - 13

1 - 14

R

0 V

0 V

0 V

0 V

0 V

0 V

N/P

0 V

0 V

+12 V

0 V

0 V

0 V

1

0 V

0 V

+12 V

+12 V

0 V

0 V

2

0 V

+12 V

0 V

+12 V

0 V

0 V

3

0 V

0 V

0 V

0 V

0 V

0 V

4

+12 V

+12 V

0 V

0 V

0 V

0 V

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace open circuit or short to ground in harness or connectors.

DIAGNOSIS & TESTING

LTSMD080033



5.

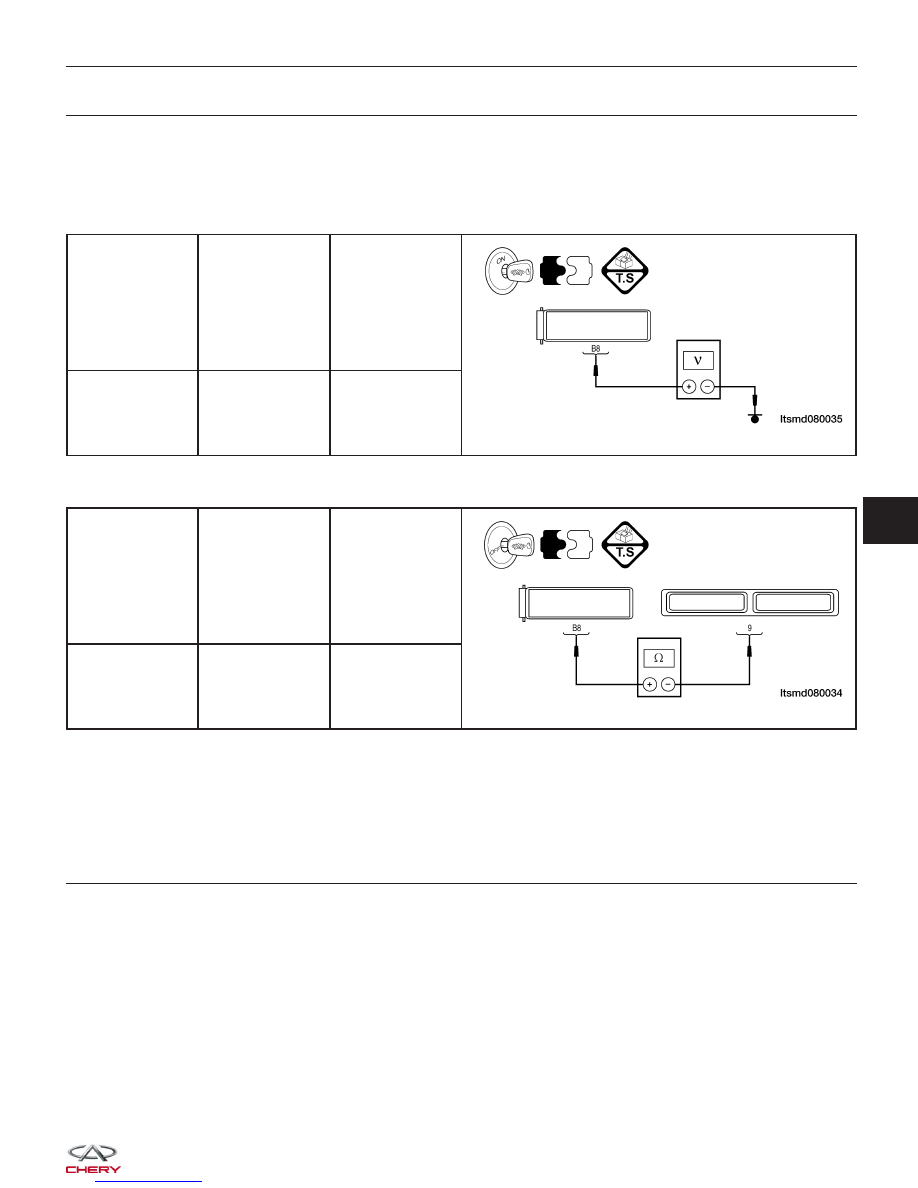

CHECK SHIFT SOLENOID VALVE 2 (SSV2) CONTROL CIRCUIT

• Turn the ignition switch off.

• Disconnect TCM connector.

• Disconnect A/T assembly connector.

• Turn the ignition switch on.

• Check harness for short to power supply.

A/T ASSEMBLY

CONNECTOR

E-037

TERMINAL

GROUND

VOLTAGE

B8

Ground

Should not exist

• Check the harness for an open or short to ground in harness or connectors.

A/T ASSEMBLY

CONNECTOR

E-037

TERMINAL

TCM

CONNECTOR

E-036

TERMINAL

CONTINUITY

B8

9

Yes

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Repair or replace the open circuit or short to ground or short to power supply in harness or connectors.

6.

CHECK DTC

• With the X-431 scan tool, read TCM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0758 present?

Yes

>>

Replace the TCM.

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

08



P0763 - Shift Solenoid Valve 3 (SSV3) Short To Power Supply
P0763 - Shift Solenoid Valve 3 (SSV3) Open Or Short To Ground Circuit

DIAGNOSIS & TESTING

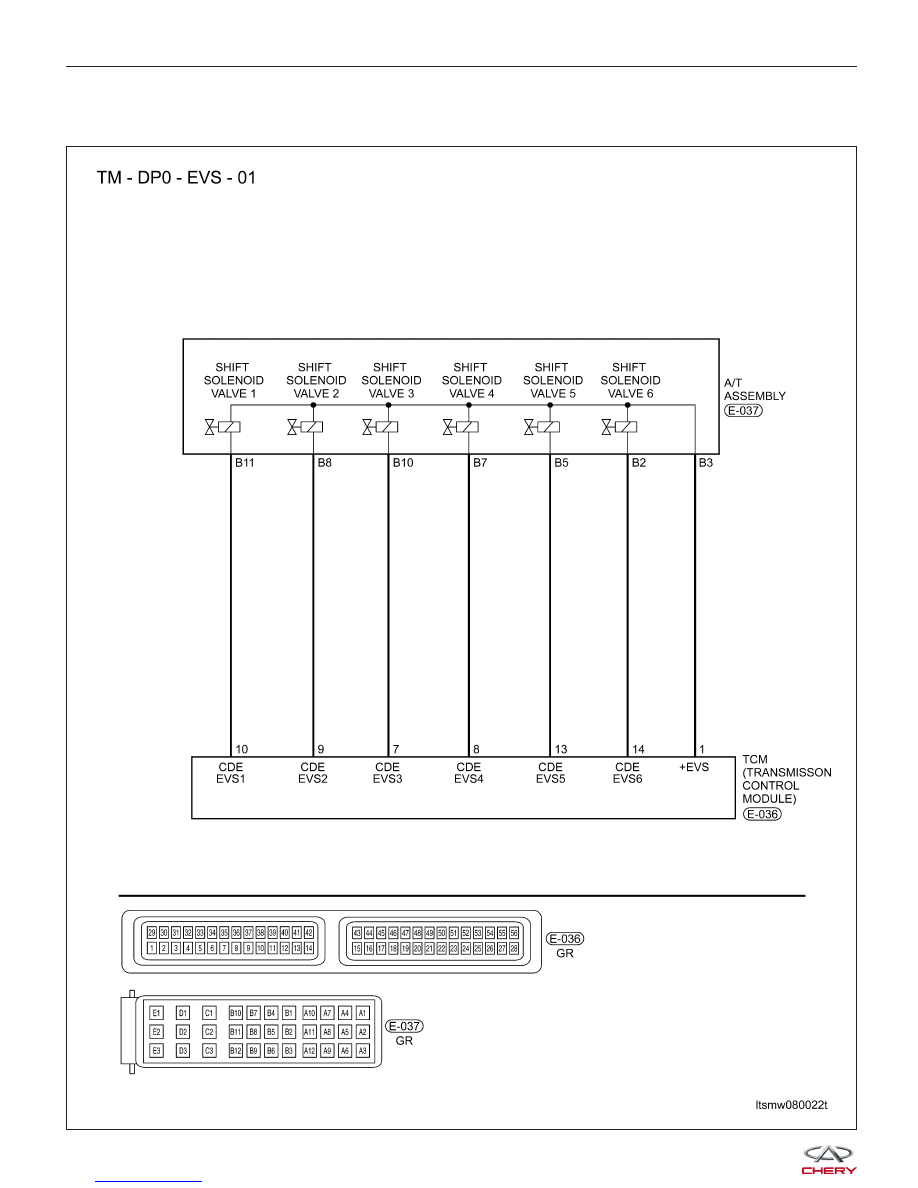

LTSMW080022T



On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

DTC DETECTION

CONDITION

DTC SET

CONDITION

POSSIBLE CAUSES

P0763

Shift Solenoid Valve

3 (SSV3) short to

power supply

Vehicle is driving

The Transaxle

Control Module

(TCM) will set this

DTC when the TCM

detected an

improper voltage

drop when it tries to

operate the solenoid

valve.

• Shift Solenoid
Valve 3 (SSV3)

• Harness or
connectors (The
sensor circuit short
to power supply)

• Transaxle Control
Module (TCM)

P0763

Shift Solenoid Valve

3 (SSV3) open or

short to ground

circuit

Vehicle is driving

The Transaxle

Control Module

(TCM) will set this

DTC when the TCM

detected an

improper voltage

drop when it tries to

operate the solenoid

valve.

• Shift Solenoid
Valve 3 (SSV3)

• Harness or
connectors (The
sensor circuit is open
or shorted)

• Transaxle Control
Module (TCM)

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn ignition switch on.

• With the scan tool, record and erase stored DTCs in the TCM.

• Start engine and warm it to normal operating temperature.

• With the scan tool, select view DTC and data stream.

• If the DTC is detected, the DTC condition is current. Go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnostic Help and Intermittent DTC Trou-

bleshooting in Section 08 Transaxle & Transfer Case for more information).

NOTE :
• If using the appropriate diagnostic test tool, you can diagnose the TCM harness while the TCM is still connected.

• Using the appropriate diagnostic test tool in this way will help prevent electrical connector terminal damage.

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.
