Cooling System (Page 5 of 5)

GENERAL INFORMATION

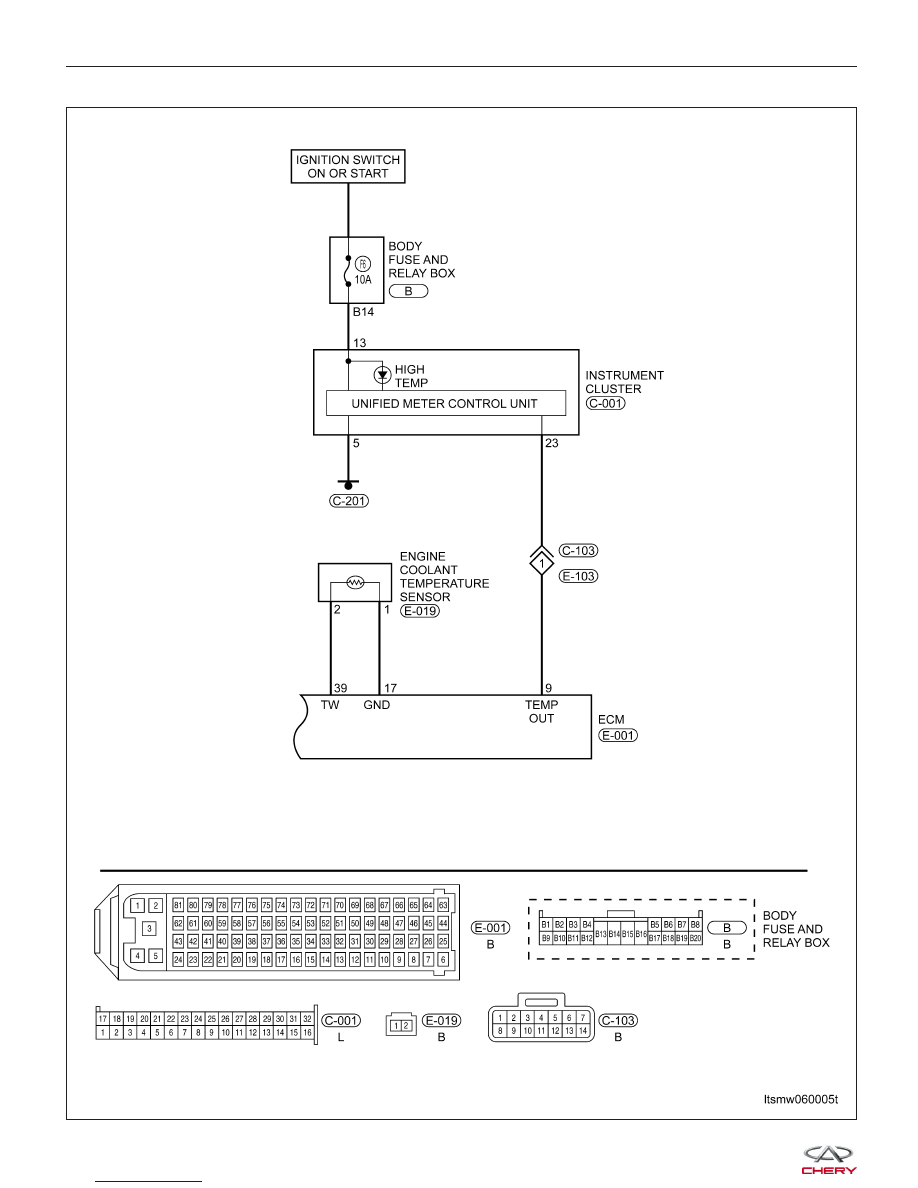

LTSMW060005T



DIAGNOSIS AND TESTING

Cooling System Pressure Test

WARNING!

Always allow the engine to cool before opening the cooling system. Do not remove the coolant pressure relief
cap when the engine is operating or the cooling system is hot. The cooling system is under pressure; steam and
hot liquid can come out forcefully when the cap is loosened slightly. Failure to follow these instructions may
result in serious personal injury.

CAUTION:
Do not pressurize the cooling system beyond the maximum pressure listed in the specifications
table in this section, or cooling system components can be damaged.

1. Turn the engine off.

2. Check the engine coolant level. Adjust the coolant level as necessary.

3. Attach the pressure tester to the coolant recovery reservoir. Install a pressure test pump to the quick-connect

fitting of the test adapter.

4. Pressurize the engine cooling system to 111 kPa. Observe the gauge reading for approximately 2 minutes. Pres-

sure should not drop during this time. If the pressure drops within this time, inspect for leaks and repair as nec-
essary.

5. If no leaks are found and the pressure drops, the pressure relief cap may be leaking. Install a new pressure

relief cap and retest the system.

6. If no leaks are found after a new pressure relief cap is installed, and the pressure drops, the leak may be inter-

nal to the radiator transmission cooler (if equipped). Inspect the coolant for transmission fluid and the transmis-
sion fluid for coolant. Repair as necessary.

7. If there is no contamination of the coolant or transmission fluid, the leak may be internal to the engine. Inspect

the coolant for engine oil and the engine oil for coolant.

8. Release the system pressure by loosening the pressure relief cap. Check the coolant level and adjust as nec-

essary.

Cooling System Concentration Test

CAUTION:
Do not mix types of coolant, corrosion protection will be severely reduced.

Coolant concentration should be checked when any additional coolant is added to the cooling system or after a cool-
ant drain, flush and refill. The coolant mixture offers optimum engine cooling and protection against corrosion when
mixed to a freeze point of -37°C to -46°C. The use of a hydrometer or a refractometer can be used to test coolant
concentration.

06



Cooling System Troubleshooting Chart

CONDITION

POSSIBLE CAUSES

CORRECTION

Loss of Coolant

· Coolant hoses or tubes
· Hose clamps
· Coolant pump gasket
· Thermostat gasket
· Thermostat housing
· Radiator
· Coolant reservoir
· Pressure relief cap
· Coolant pump leaking
· Heater core
· Engine gaskets (may leak
internally or externally)
· Cylinder block core plugs

· Replace coolant hoses or tubes
· Replace hose clamps
· Replace coolant pump gasket
· Replace thermostat gasket
· Repair/replace thermostat housing
· Repair/replace radiator
· Replace coolant reservoir
· Replace pressure relief cap
· Replace coolant pump
· Replace heater core
· Replace engine gaskets
· Replace cylinder block core plugs

Engine Overheats

· Low coolant level
· External engine coolant leak
· Air lock in system
· Pressure relief cap installation
· Restricted airflow through the A/C
condenser/radiator
· Internal engine coolant leak
· Coolant condition/concentration
· Electric cooling fan
· Radiator
· Thermostat
· Engine coolant temperature
indicator gauge
· Heater core
· Coolant pump
· Coolant flow restriction

· Add coolant as needed
· Repair engine coolant leak
· Bleed air from cooling system
· Ensure pressure relief cap is
installed correctly
· Remove restriction from the A/C
condenser/radiator
· Repair internal engine coolant leak
· Repair coolant condition/
concentration as needed
· Replace electric cooling fan(s)
· Repair/replace radiator
· Replace thermostat
· Verify engine coolant temperature
indicator gauge operation
· Replace heater core
· Replace coolant pump
· Repair cause of coolant flow
restriction

Engine Does Not Reach Normal
Operating Temperature

· Thermostat
· Electric cooling fan always on
· Engine coolant temperature
indicator gauge

· Replace thermostat
· Repair cause of electric cooling fan
always on
· Verify engine coolant temperature
indicator gauge operation

Electric Cooling Fan(s) Does Not
Operate

· Fuse and Relay Box
· Wiring
· Relay(s)
· Fuse(s)
· Engine Control Module (ECM)
· Cooling fan motor(s)

· Repair/replace Fuse and Relay
Box
· Repair wiring
· Replace relay(s)
· Replace fuse(s)
· Replace the ECM
· Replace cooling fan motor(s)

Electric Cooling Fan(s) On All The
Time

· Wiring
· Relay(s)
· Engine Control Module (ECM)

· Repair wiring
· Replace relay(s)
· Replace the ECM

DIAGNOSIS AND TESTING



ON-VEHICLE SERVICE

Cooling System Draining and Filling

Cooling System Draining Procedure

WARNING!

Never remove the pressure relief cap, under any conditions, while the engine is operating or hot. Failure to fol-
low these instructions could result in personal injury or damage to the cooling system or engine. To avoid hav-
ing scalding hot coolant or steam blow out of the cooling system, use extreme care when removing the pressure
relief cap. Wait until the engine has cooled, then wrap a thick cloth around the pressure relief cap and turn it
slowly one turn (counterclockwise). Step back while the pressure is released from the cooling system. When you
are certain all the pressure has been released, using a cloth turn and remove the pressure relief cap. Failure to
follow these instructions may result in serious personal injury.

Perform the following procedure when draining the cooling system.

1. Do not remove the pressure cap first.

2. With the engine cold, remove the pressure cap.

3. Raise and support the vehicle and locate the radiator drain plug.

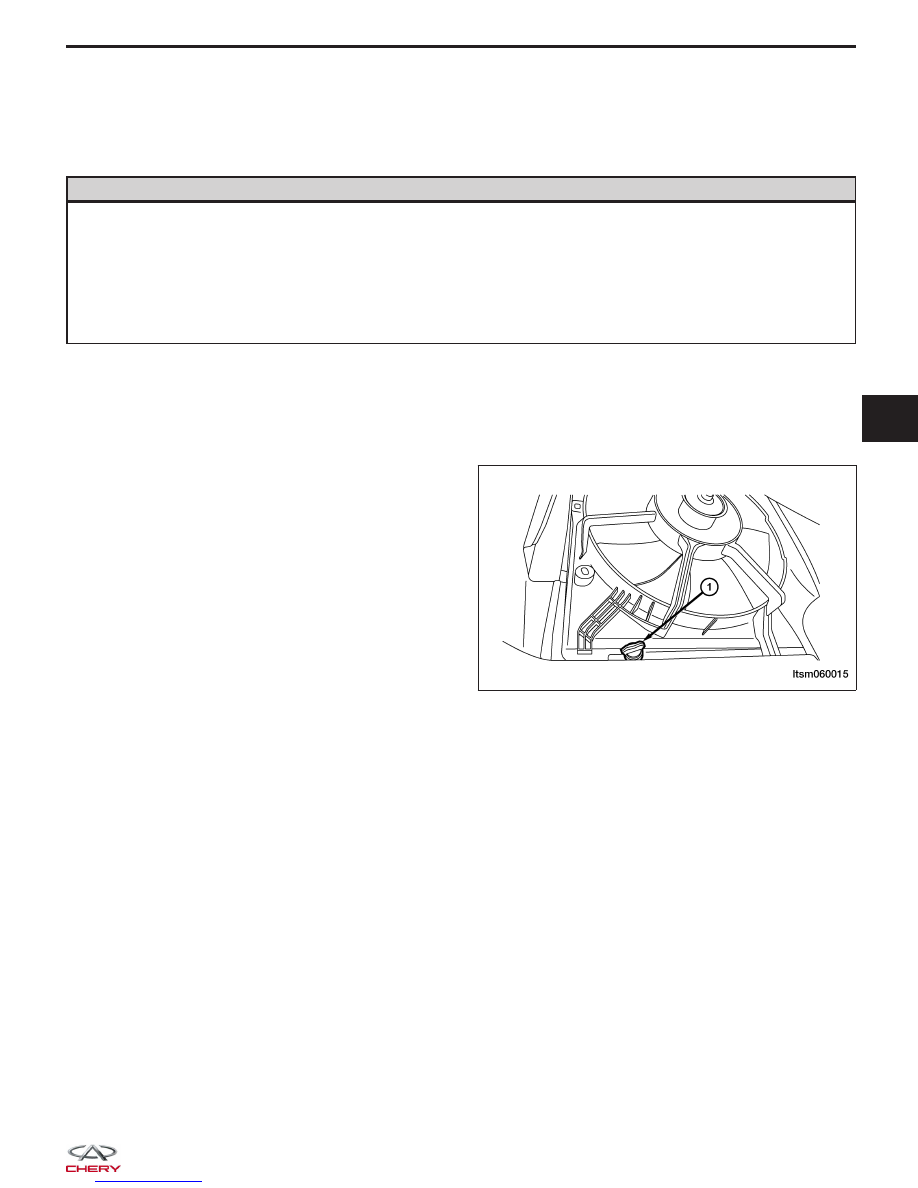

4. Attach one end of a hose to the drain plug (1). Put

the other end into a clean container. Open the
drain plug and drain the coolant from the radiator.

5. Tighten the radiator drain plug.

Cooling System Filling Procedure

CAUTION:
Failure to purge air from the cooling system can result in an overheating condition and severe
engine damage.

LTSM060015
