4.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• See ⬙DTC Confirmation Procedure⬙.

Is DTC P0645 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

03



P1545 - Throttle Position Control Malfunction

DIAGNOSIS & TESTING

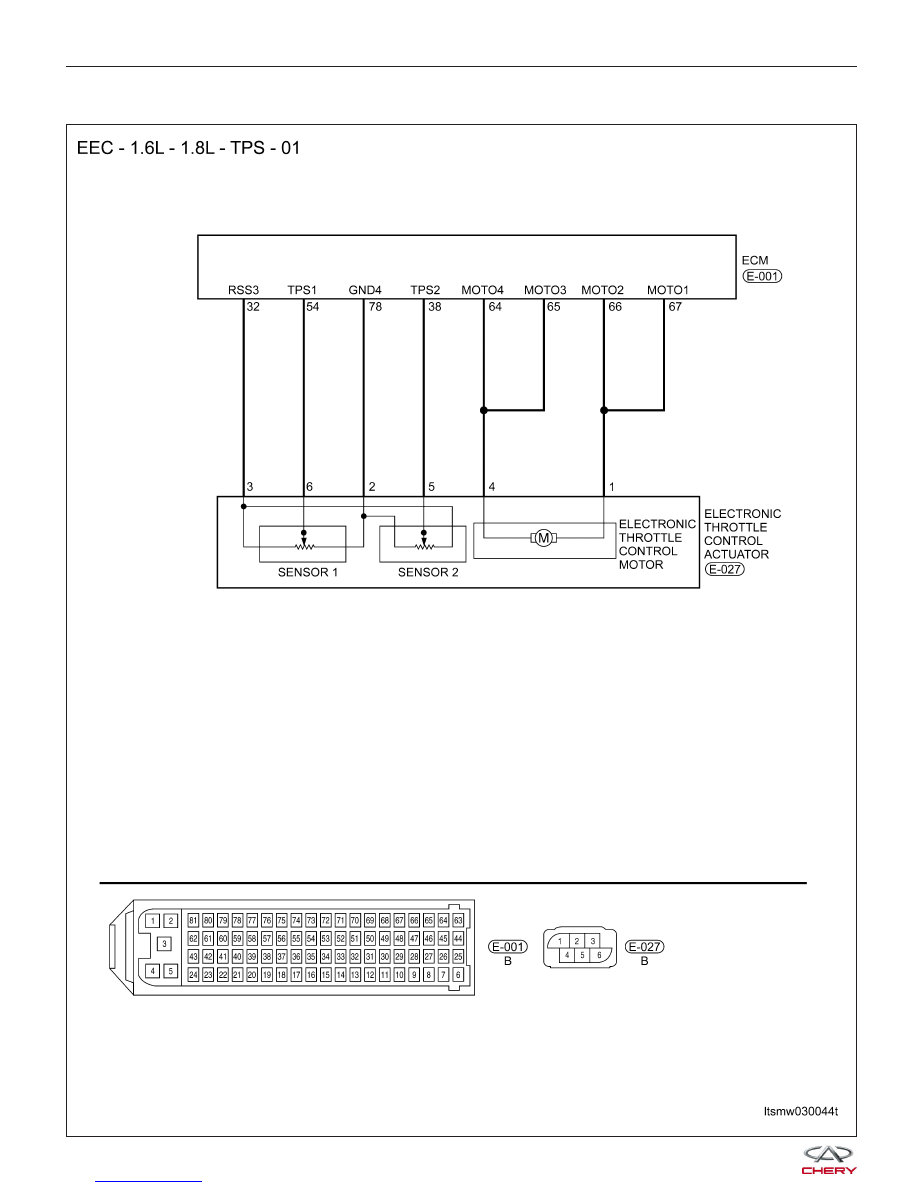

LTSMW030044T



DIAGNOSIS & TESTING

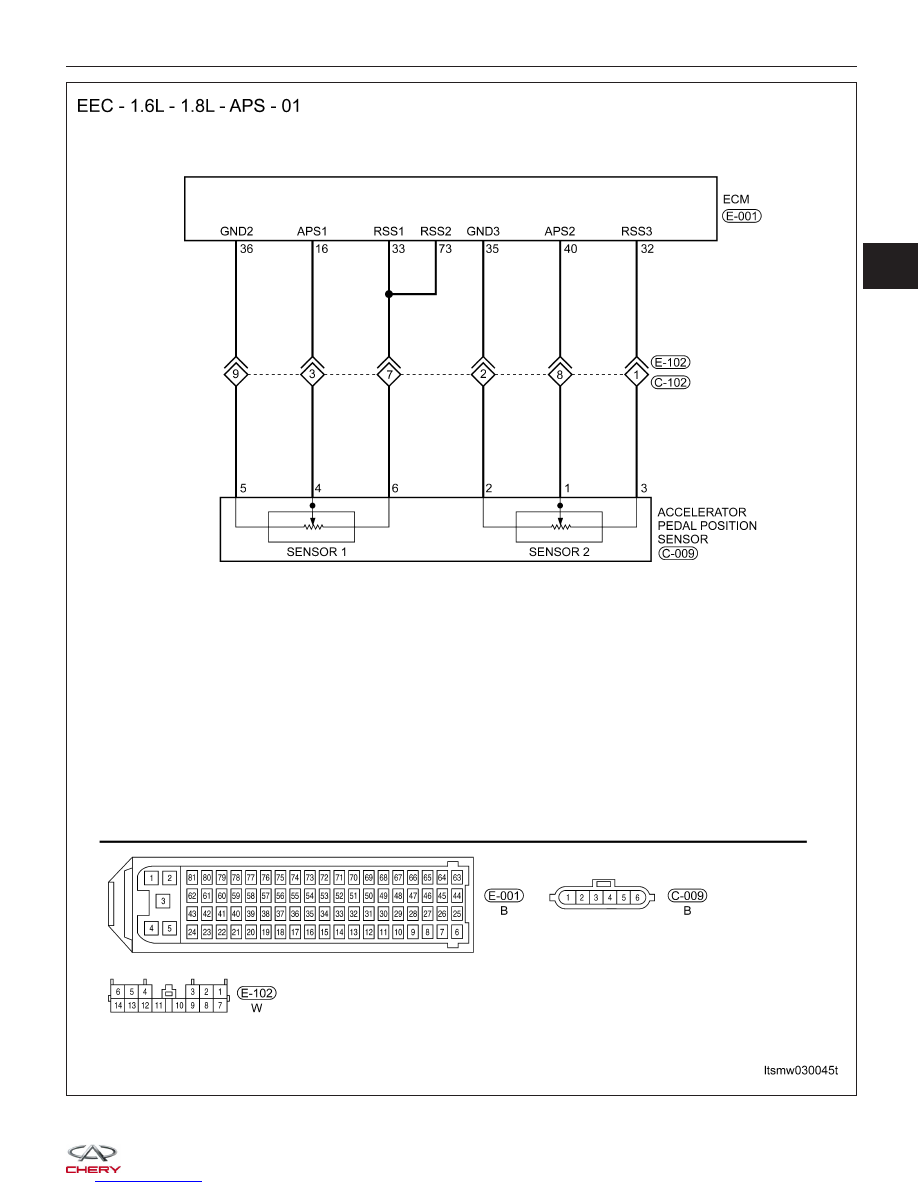

LTSMW030045T

03



Check reference values between ECM terminals and ground under the following conditions:

ECM TERMINAL

NO.

ITEM

CONDITION

DATA (DC

VOLTAGE)

32

Regulated sensor

supply 2

Ignition switch on

-

Approximately 5 V

38

Electronic throttle

control actuator

(Position sensor)

• Engine stopped

• Accelerator pedal:
Fully released

4.24 V

• Engine stopped

• Accelerator pedal:
Fully depressed

0.72 V

54

Electronic throttle

control actuator

• Engine stopped

• Accelerator pedal:
Fully released

0.74 V

• Engine stopped

• Accelerator pedal:
Fully depressed

4.62 V

78

Sensor (GND)

-

Approximately 0 V

64

Motor 4

12 V or 0 V

65

Motor 3

66

Motor 2

12 V or 0 V

67

Motor 1

On Board Diagnostic Logic
• Self-diagnosis detection logic.

DTC NO.

DTC DEFINITION

DTC DETECTION

CONDITION

DTC SET

CONDITION

POSSIBLE CAUSE

P1545

Throttle position

control malfunction

Ignition switch on or

after engine start.

Rationally incorrect

voltage is sent to

ECM compared with

the signals from

TPS1 and TPS2.

• Electronic throttle
control actuator
(TPS1 and TPS2)

• Harness or
connectors

• Accelerator pedal
position sensor 2

• ECM

DTC Confirmation Procedure:

Before performing the following procedure, confirm that battery voltage is more than 12 V.

• Turn ignition switch off.

• Connect the X-431 scan tool to the Data Link Connector (DLC) - use the most current software available.

• Turn ignition switch on.

• With the scan tool, record and erase stored DTCs in the ECM.

• Start engine and warm it up to the normal operating temperature then select view DTC.

• If DTC is detected, go to Diagnostic Procedure - Step 1.

• If the DTC is not detected, the DTC condition is intermittent (See Diagnosis & Testing Diagnostic Help in Sec-

tion 03 Electronic Engine Controls).

NOTE :
While performing electrical diagnosis & testing, always refer to the electrical schematics for specific circuit
and component information.
