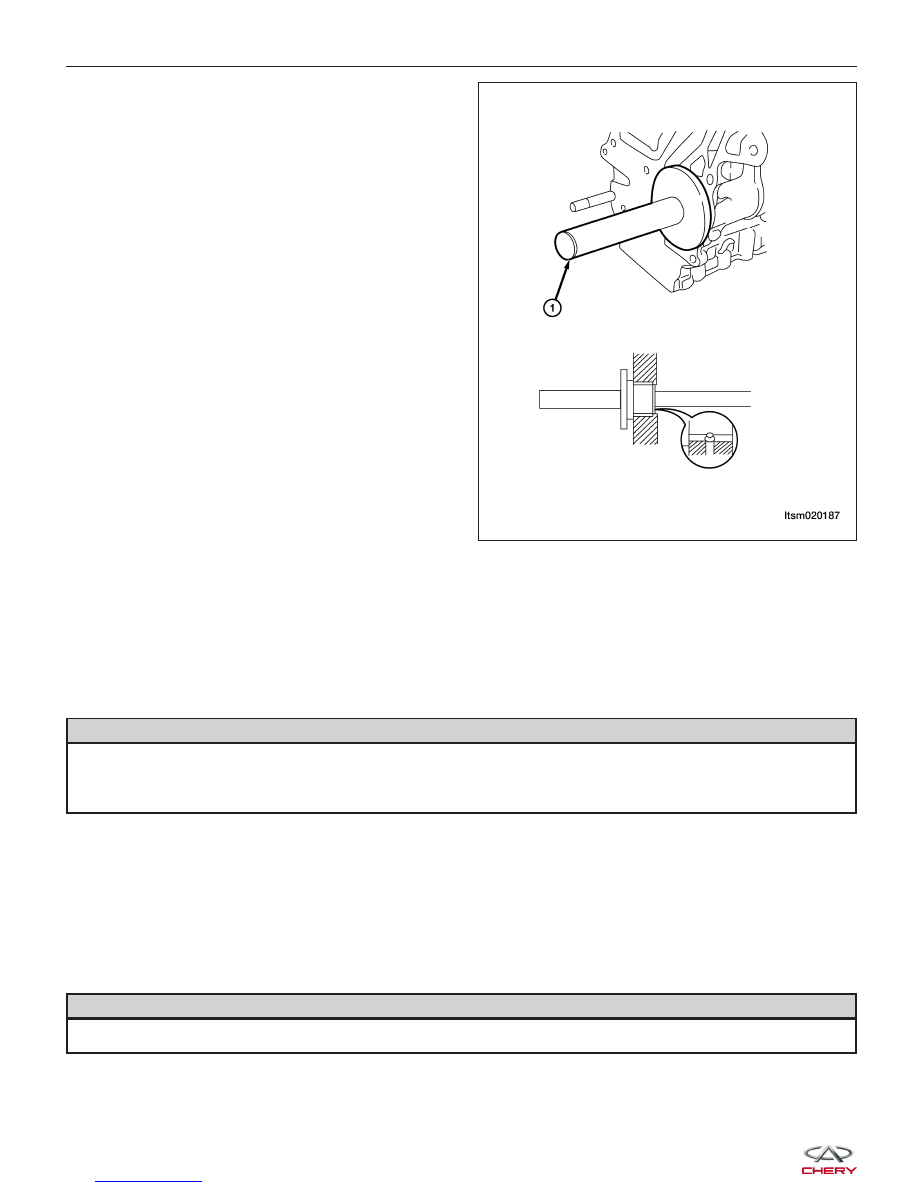

4. Using special tool MD-998705 (1), install the front

bearing.

NOTE :
Align the oil holes in the front bearing and the cylinder
block.

Oil Filter

Removal & Installation

NOTE :
The following special tools are required to perform the repair procedure:
• MB-991828 - Oil Filter Wrench

• MB-991396 - Oil Filter Wrench

WARNING!

Prolonged and repeated contact with engine oil will harm your skin. If engine oil is spilled on your skin, wash it
off immediately with water. In addition, used engine oil contains potentially harmful contaminants which may
cause skin cancer. Always use adequate skin protection when performing vehicle service.

CAUTION:
When servicing the oil filter, install the special tool against the base of the filter to avoid deforming
the filter.

1. Start the engine and allow it to warm up to normal operating temperature.

2. Stop the engine and remove the engine oil filler cap.

3. Raise and support the vehicle.

4. Remove the oil pan drain plug and drain the oil out of the engine.

WARNING!

The engine oil is hot and can burn your skin.

5. Remove the under cover.

ON-VEHICLE SERVICE

LTSM020187



6. Using special tool MB-991828 or MB-991396 oil fil-

ter wrench, remove the oil filter (1).

CAUTION:
When removing the oil filter, ensure that the oil
filter gasket is not stuck to the engine. The oil
filter gasket must be removed from the engine
before installing the new oil filter.

7. Clean the oil filter bracket side mounting surface.

8. Apply a small amount of engine oil to the O-ring of

the new oil filter.

9. Once the O-ring of the oil filter is touching the

flange, use special tool MB-991828 or MB-991396
and tighten the oil filter to 16 ± 4 N·m.

10. Install a new drain plug gasket and then install the oil pan drain plug.

(Tighten: Oil pan drain plug to 45 N·m)

11. Refill the engine with the specified quantity and grade of engine oil.

12. Install the oil filler cap.

13. Check the engine oil level.

Installation Notes:
• Clean all surfaces, and verify the oil filter does not leak.

Oil Pan

Removal & Installation

NOTE :
The following special tools are required to perform the repair procedure:
• MD-998727 - Oil Pan Remover

1. Remove the oil dipstick.

2. Raise and support the vehicle.

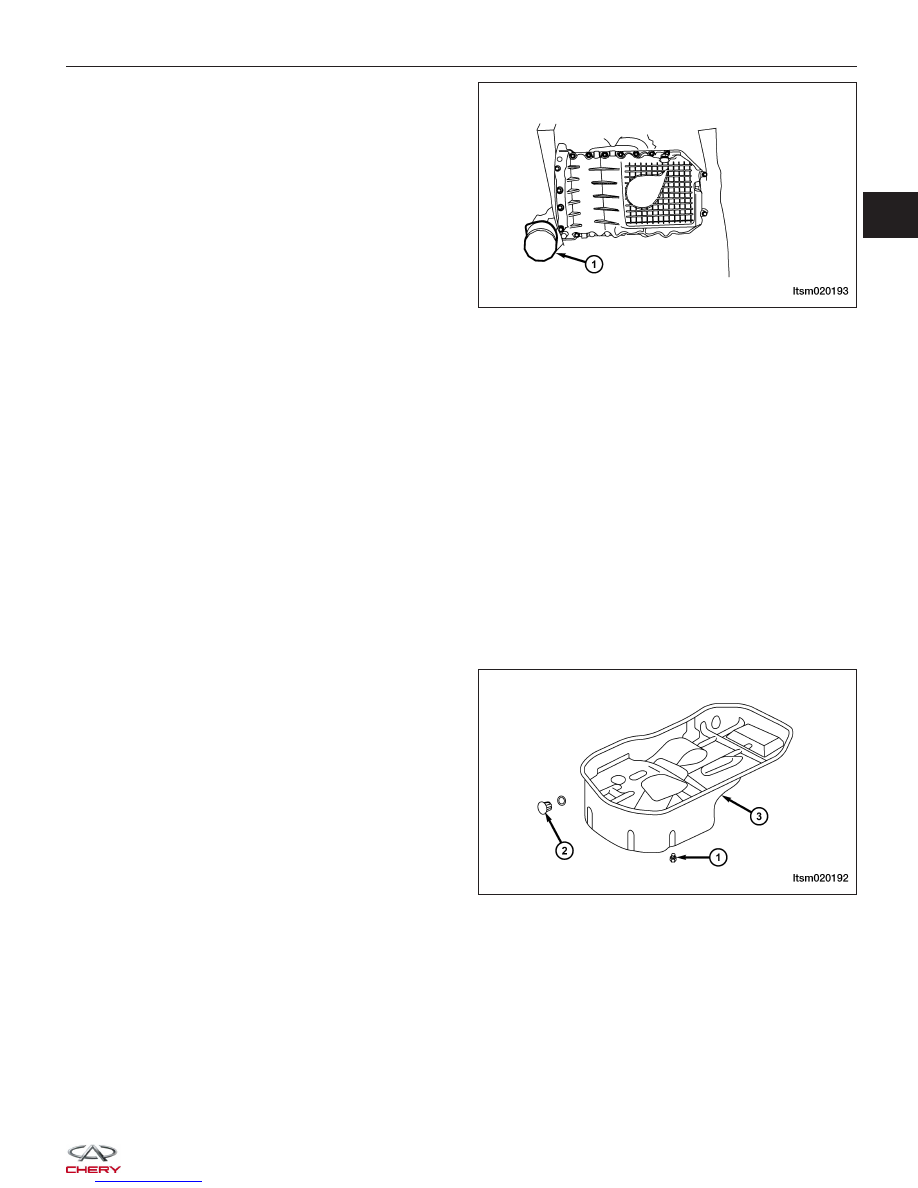

3. Remove the oil pan drain plug (2) and drain the

engine oil.
(Tighten: Oil pan drain plug to 45 N·m)

4. Remove the oil pan (3) retaining bolts (1).

(Tighten: Oil pan bolts to 18 N·m)

ON-VEHICLE SERVICE

LTSM020193

LTSM020192

02



5. Using special tool MD-998727 (1), remove the oil

pan.

NOTE: Insert the special tool between cylinder
block and the oil pan. Do not use a screwdriver or
chisel, otherwise the edge of oil pan may be dis-
torted and oil leaks will occur.

6. Installation is in the reverse order of removal.

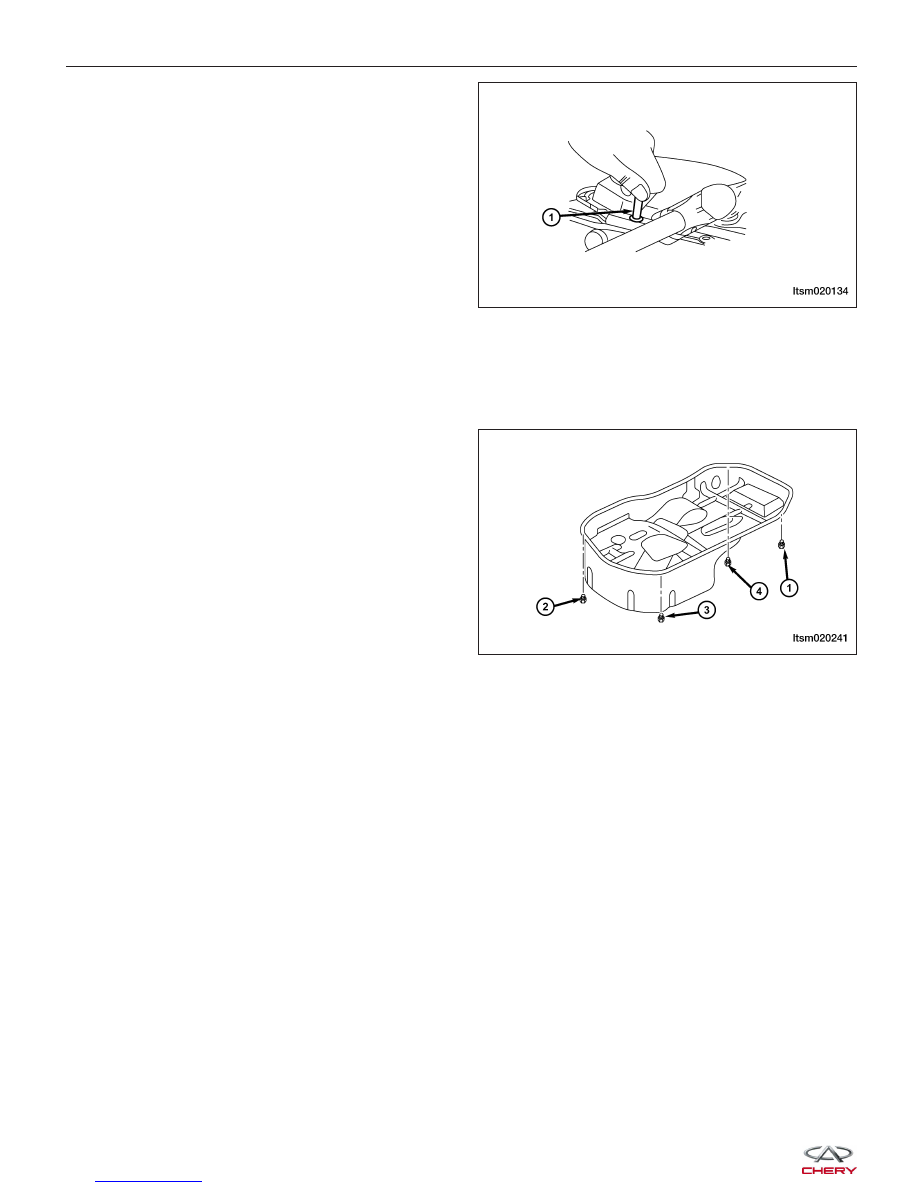

Installation Notes:
• Oil pan sealing surfaces must be free of grease or oil.

• Install the four oil pan corner bolts in the sequence shown (1-2-3-4).

• Install the remaining oil pan bolts.

• Torque all the oil pan bolts to the proper

specification.

ON-VEHICLE SERVICE

LTSM020134

LTSM020241



Oil Pump

Removal & Installation

1. Remove the engine timing belt (See Engine Timing Belt Removal & Installation in Section 02 Engine).

2. Remove the upper balance shaft timing belt (See Upper Balance Shaft Timing Belt Removal & Installation in

Section 02 Engine).

3. Remove the oil filter.

4. Remove the oil filter adapter.

(Tighten: oil filter adapter bolts to 11 N·m)

5. Remove the engine front cover.

6. Remove the oil pump drive gear and the driven gear.

7. Remove the oil pump rear cover.

8. Installation is in the reverse order of removal.

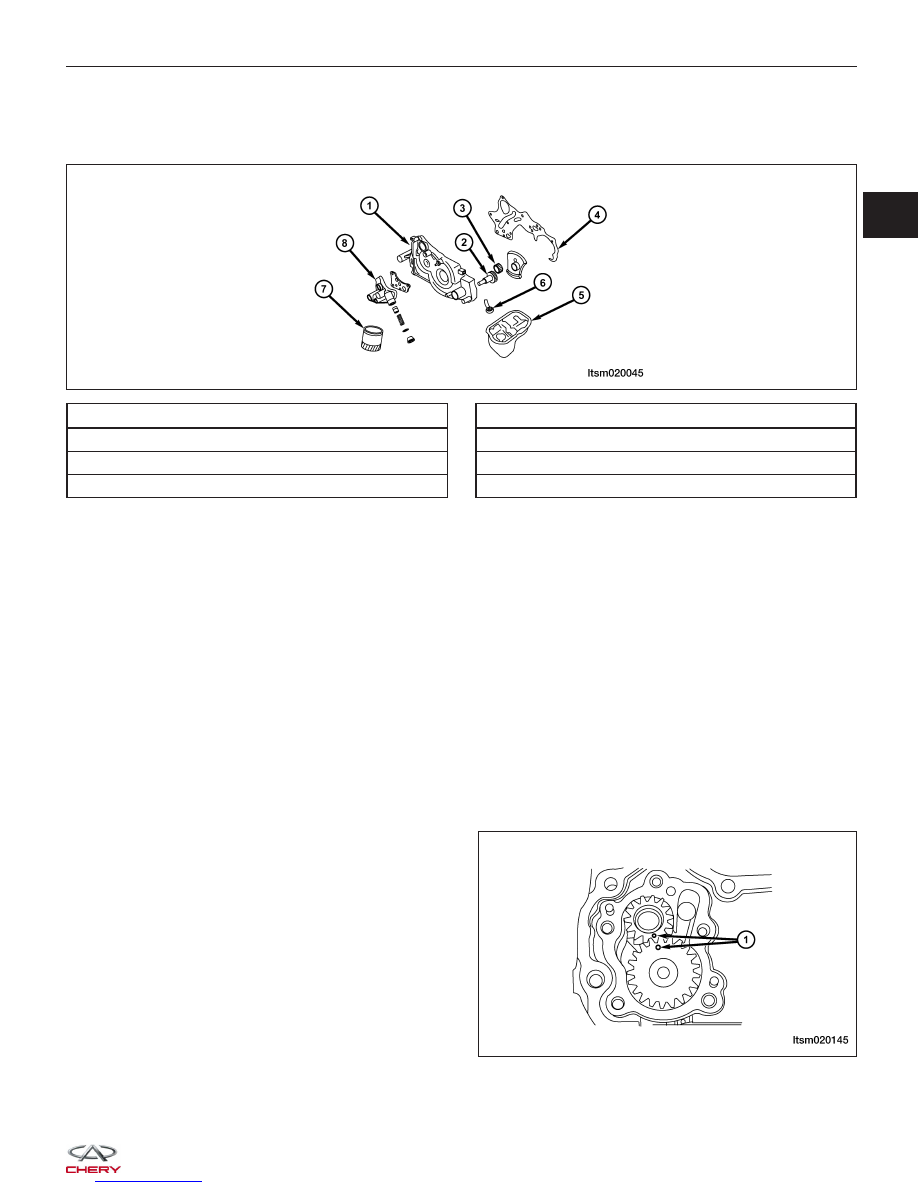

Installation Notes:
• Before installing the new oil pump, prime the oil pump by filling the oil pump with engine oil and rotate the oil

pump.

• Align the oil pump timing marks (1).

• Check oil pump side clearance.

1 - Engine Front Cover

2 - Oil Pump Driving Gear

3 - Oil Pump Driven Gear

4 - Oil Pump Rear Cover

5 - Oil Pan

6 - Oil Strainer

7 - Oil Filter

8 - Oil Filter Adapter

ON-VEHICLE SERVICE

LTSM020045

LTSM020145
