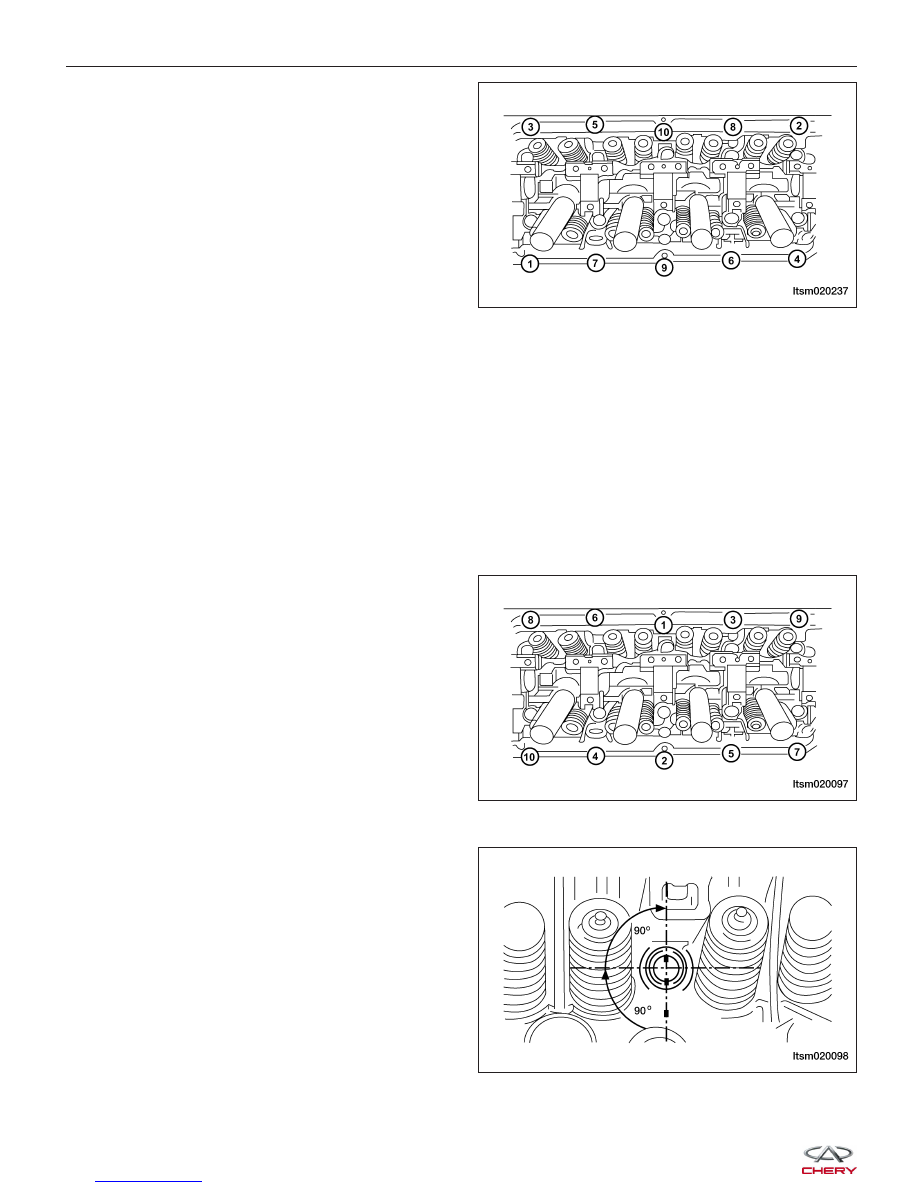

8. Remove the cylinder head bolts in the sequence

shown.

9. Remove the cylinder head.

10. Remove the cylinder head gasket.

11. Inspect the cylinder head for warp using a straightedge and feeler gauge. Repair the cylinder head if necessary.

12. Installation is in the reverse order of removal.

Installation Notes:
• Ensure cylinder head bolt holes in the block are clean, dry (free of residual oil or coolant), and threads are not

damaged.

• Do not reuse the cylinder head bolts. The new bolts should be examined before use. If the bolts are stretched,

the bolts should be replaced.

• Position the new cylinder head gasket on the engine block with the part number facing up. Ensure gasket is

seated over the locating dowels in the block.

• Before installing the bolts, the threads should be lightly coated with engine oil.

• The cylinder head bolts should be installed and

torqued in the sequence shown.

• Tighten the cylinder head bolts in the following sequence.

− 1st Step: Tighten the bolt to 78 N·m
− 2nd Step: Completely loosen the bolt
− 3rd Step: Retighten the bolt to 20 N·m
− 4th Step: Tighten the bolt an additional 90°
− 5th Step: Finish tightening the bolt an addi-

tional 90°

ON-VEHICLE SERVICE

LTSM020237

LTSM020097

LTSM020098



Front Crankshaft Oil Seal

Removal & Installation

NOTE :
The following special tools are required to perform the repair procedure:
• MD-998778 - Crankshaft Belt Gear Puller

• MD-998781 - Flywheel Holder

1. Remove the accessory drive belt (See Accessory Drive Belt Removal & Installation in Section 02 Engine).

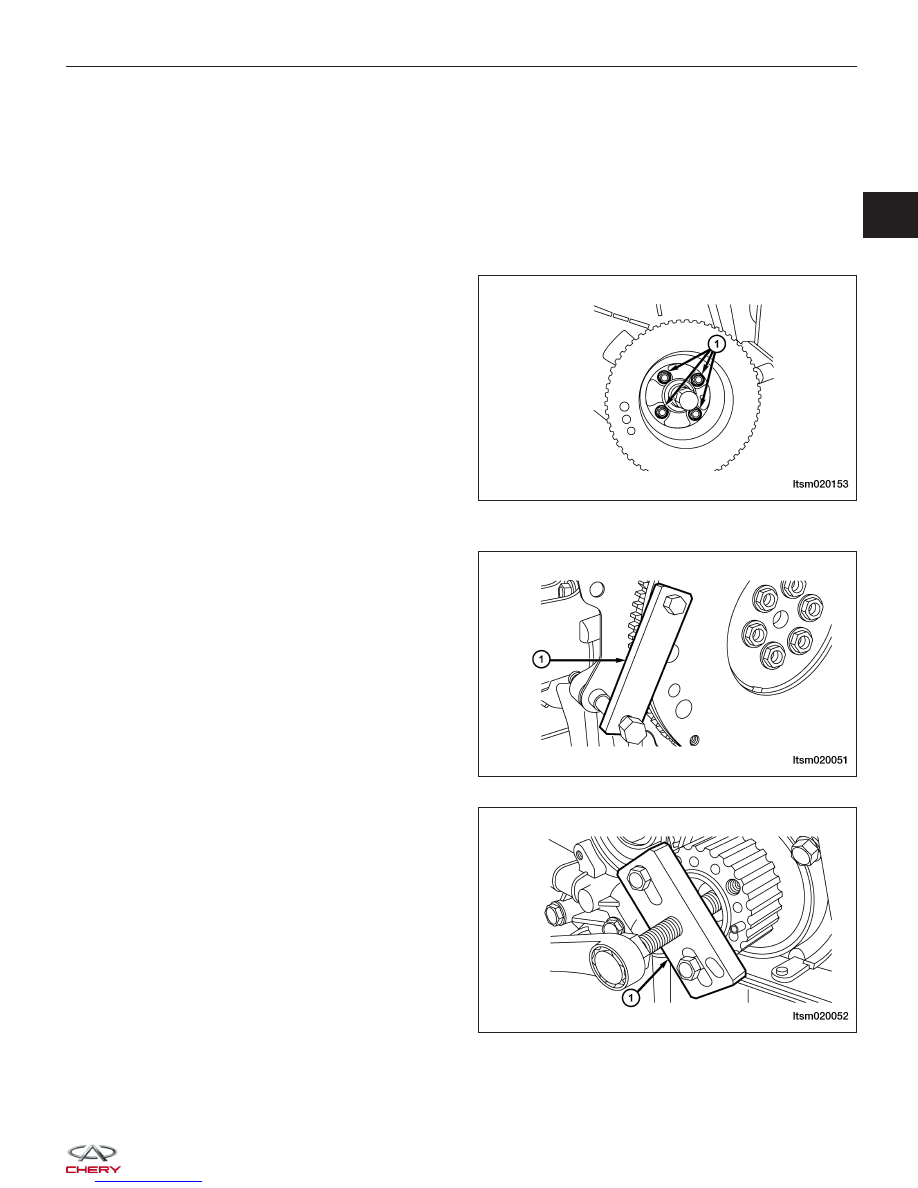

2. Remove the crankshaft vibration damper bolts (1).

(Tighten: Crankshaft vibration damper bolts to 25
N·m)

3. Remove the engine timing belt (See Engine Timing Belt Removal & Installation in Section 02 Engine).

4. Install

special

tool

MD-998781

(1),

onto

the

flywheel.

5. Remove the crankshaft timing belt pulley bolt.

6. Using special tool MD-998778 (1), remove the

crankshaft timing belt pulley from the crankshaft.

7. Remove the key-way from the crankshaft.

8. Using an appropriate tool, remove the front crankshaft oil seal.

ON-VEHICLE SERVICE

LTSM020153

LTSM020051

LTSM020052

02



CAUTION:
Be careful not to damage the front cover seal surface while removing the seal.

9. Installation is in the reverse order of removal.

Installation Notes:
• Lubricate the new front seal with engine oil prior to assembly.

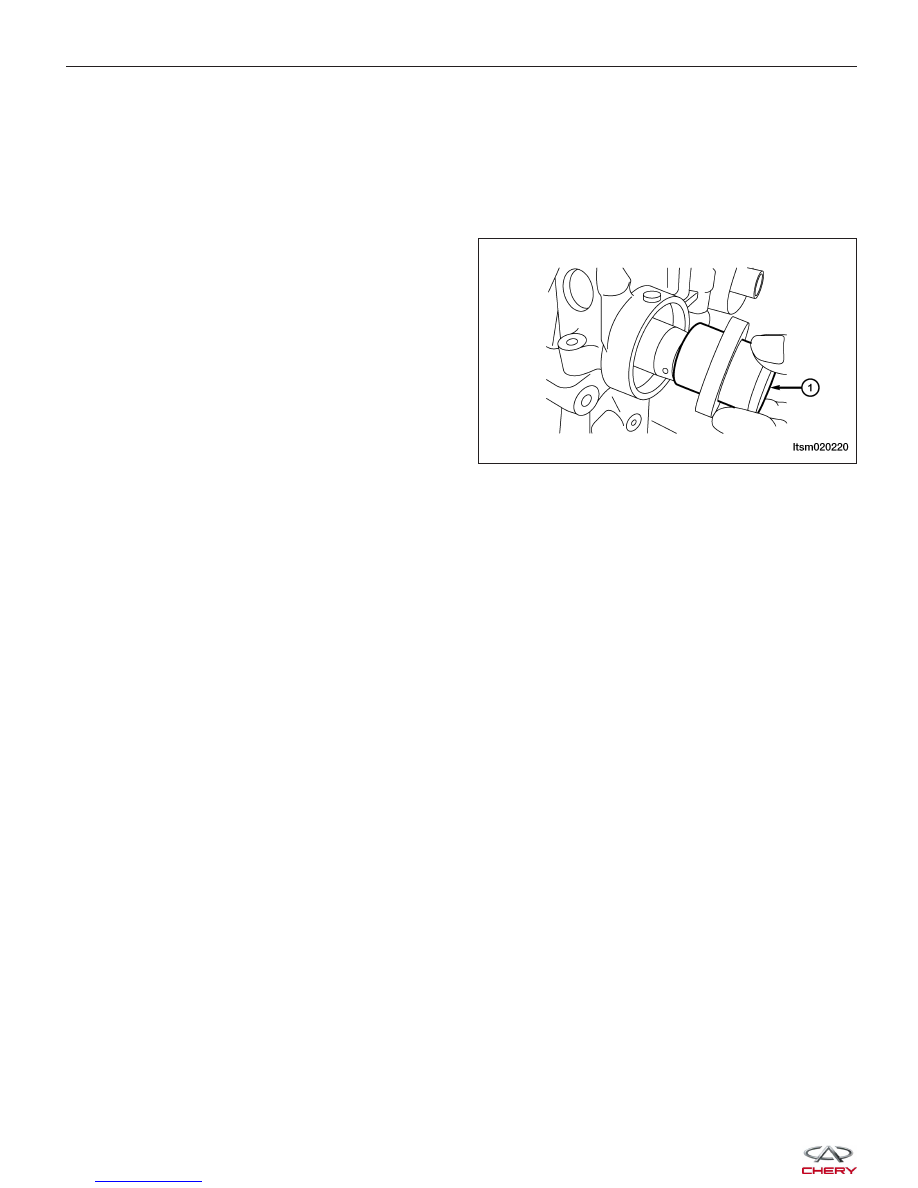

• Use the front crankshaft seal installer MD-998285 (1), to install the new seal.

• Tighten the crankshaft timing belt pulley bolt in the

following sequence.

− 1st step: Tighten the crankshaft timing belt

pulley bolt to 130 N·m.

− 2nd step: Tighten the bolt an additional 65°

ON-VEHICLE SERVICE

LTSM020220



Rear Crankshaft Oil Seal

Removal & Installation

NOTE :
The following special tools are required to perform the repair procedure:
• MD-998776 - Crankshaft Rear Oil Seal Installer

1. Remove the transaxle assembly (See Transaxle Assembly Removal & Installation in Section 08 Transaxle &

Transfer Case).

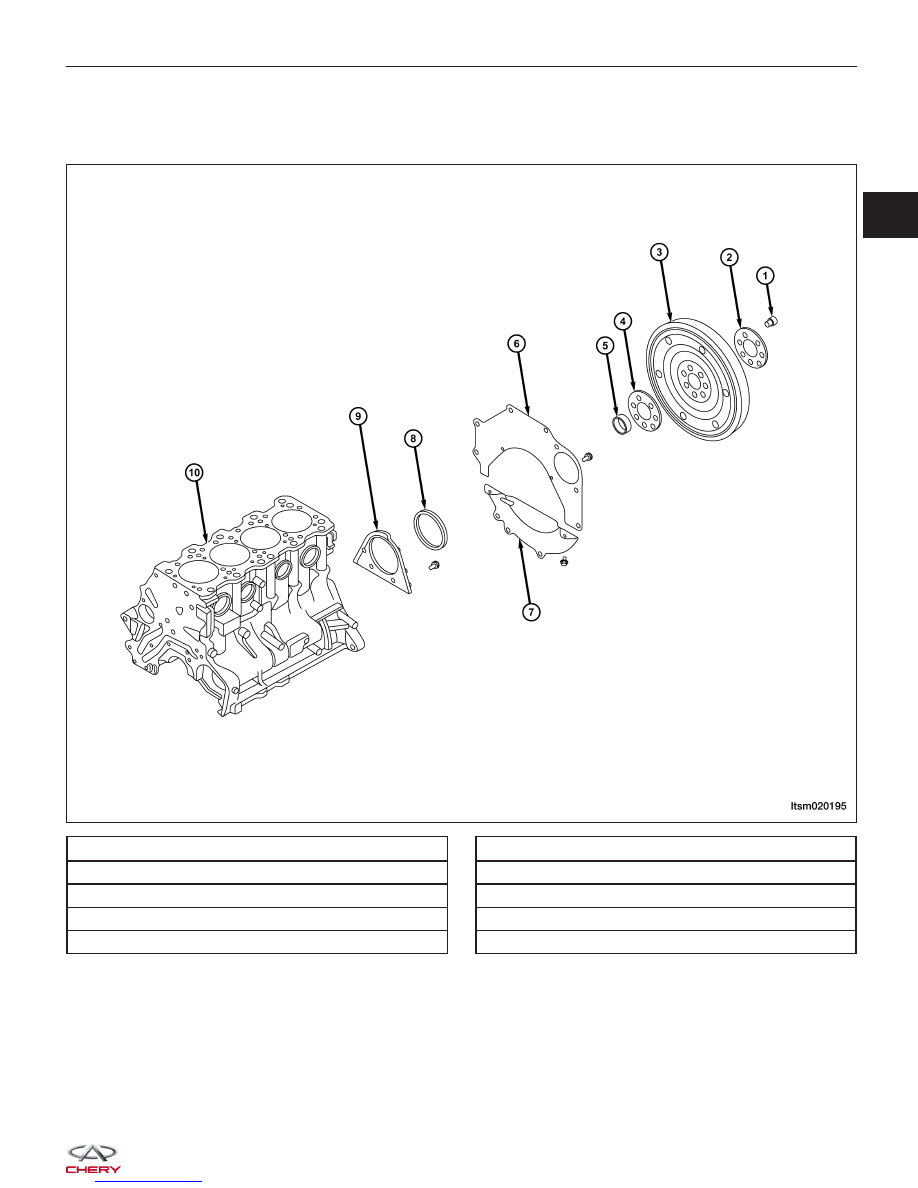

1 - Flywheel Bolt

2 - Rear Flywheel Flange

3 - Flywheel

4 - Front Flywheel Flange

5 - Crankshaft Bushing

6 - Rear Engine Plate

7 - Bell Housing Cover

8 - Rear Crankshaft Oil Seal

9 - Rear Crankshaft Oil Seal Housing

10 - Cylinder Block

ON-VEHICLE SERVICE

LTSM020195

02
