2. Remove the drive belt.

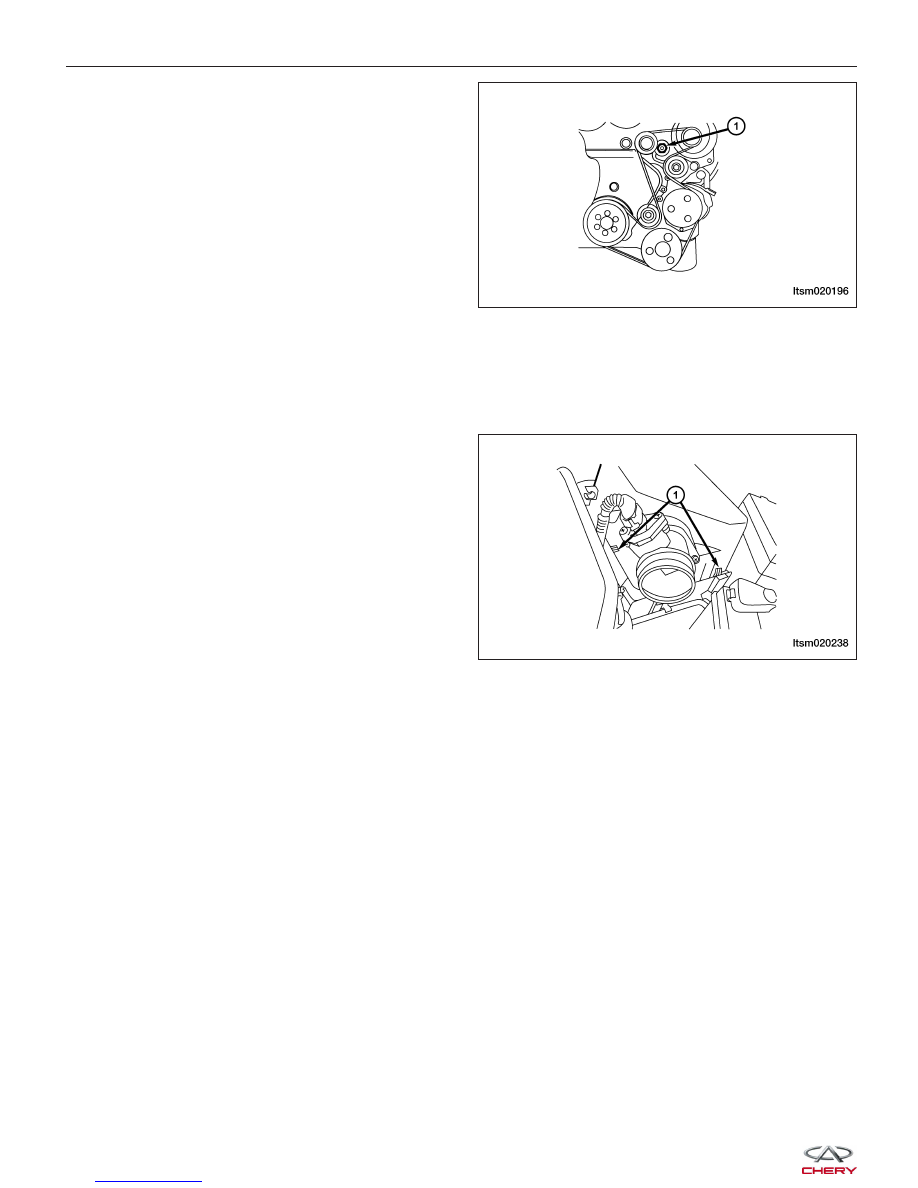

3. Remove accessory drive belt tensioner (1)

4. Installation is in the reverse order of removal.

Air Cleaner Element

Removal & Installation

1. Unhook the air cleaner case side clips (1) and

raise the air cleaner case (upper).

2. Remove the air cleaner element.

3. Install a new air cleaner element.

4. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM020196

LTSM020238



Air Cleaner Housing

Removal & Installation

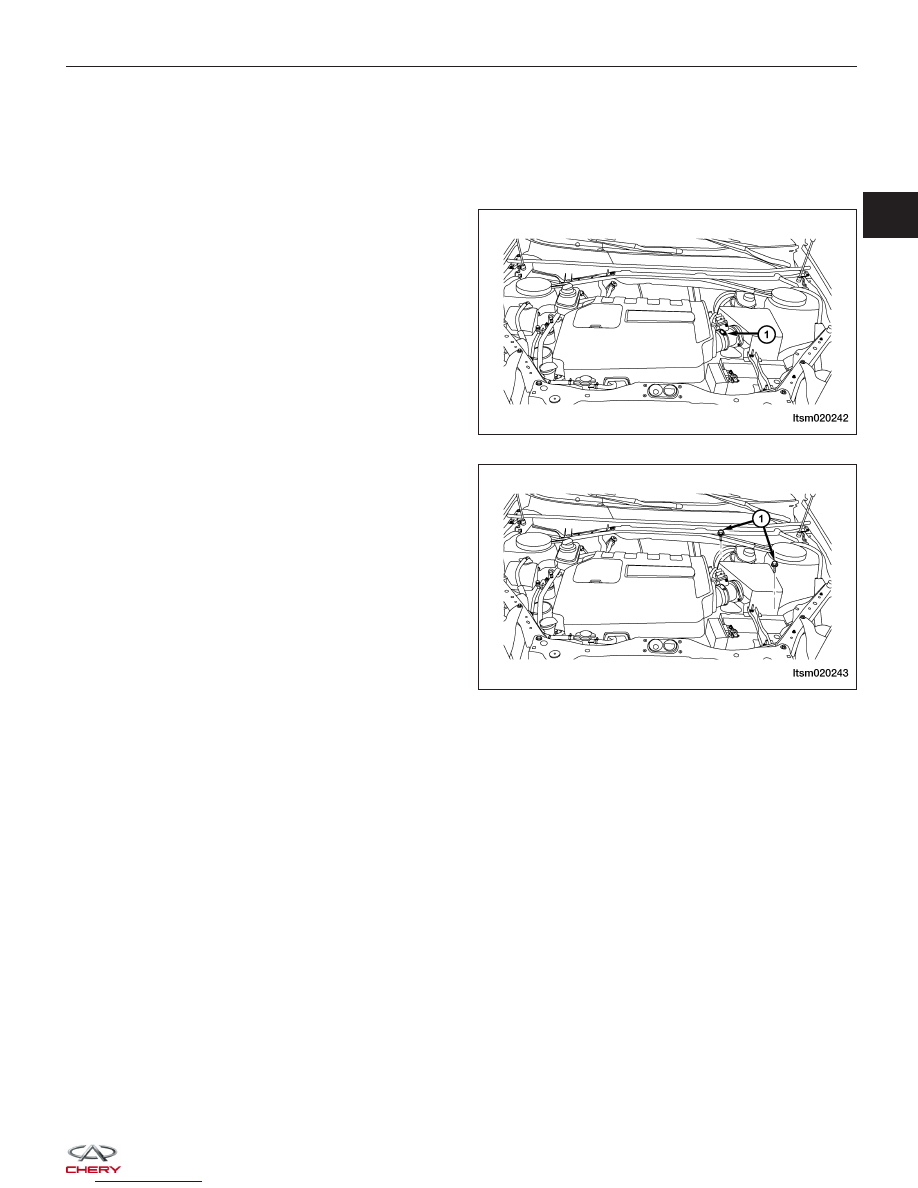

1. Disconnect the negative battery cable.

2. Disconnect the air flow sensor electrical connector (1.8L Engine).

3. Loosen the clamp (1) between the air intake air

hose and the air cleaner and remove the intake air
hose.

4. Remove the screws (1) securing the air cleaner

housing to its base.

5. Remove the air cleaner housing.

6. Remove the air cleaner base.

7. Installation is in the reverse order of removal.

Cylinder Head Cover

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the engine cover.

3. Use compressed air to blow dirt and debris off the cylinder head cover prior to removal.

4. Disconnect the camshaft position sensor electrical connector.

5. Remove the camshaft position sensor (2) and set it aside.

ON-VEHICLE SERVICE

LTSM020242

LTSM020243

02



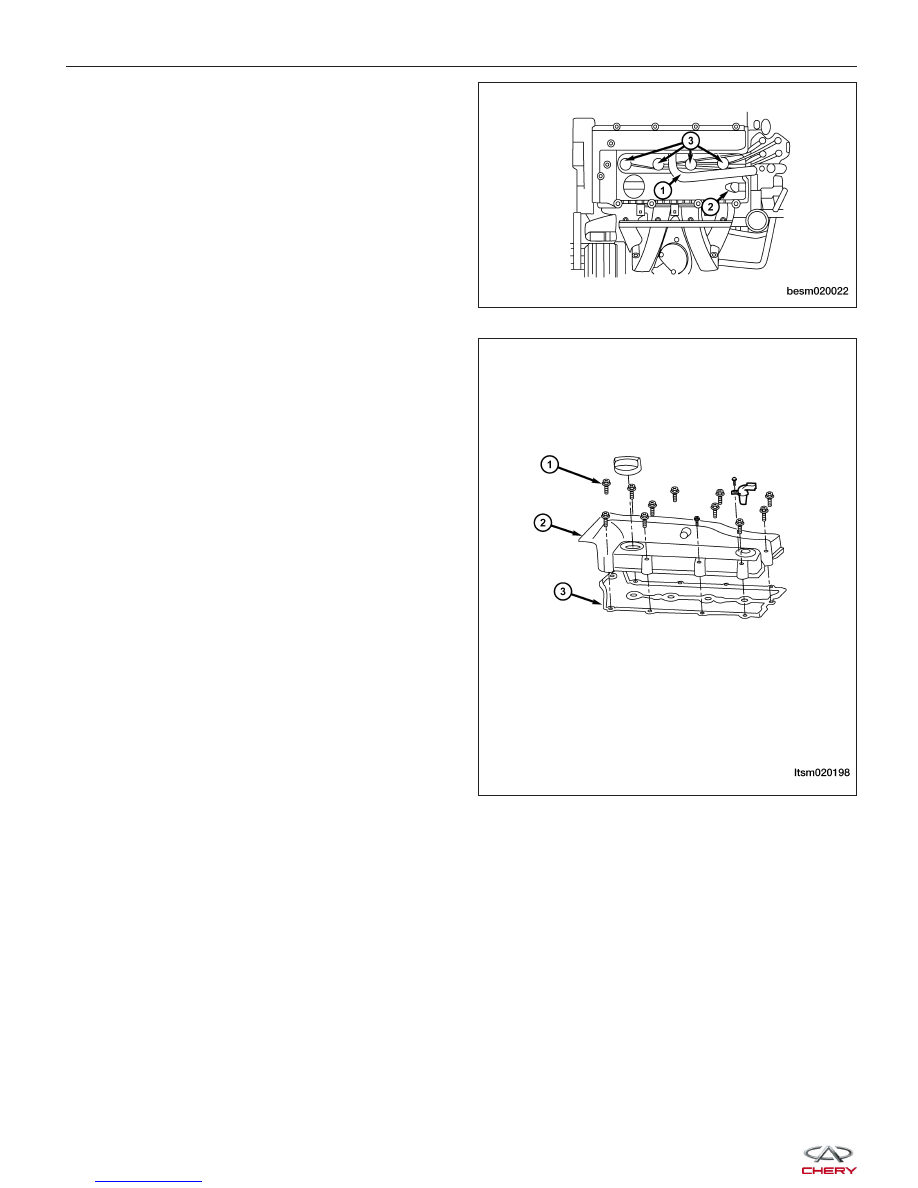

6. Remove the spark plug wires (3) and set them

aside.

7. Remove the PCV hose (1) from cylinder head

cover.

8. Remove the cylinder head cover bolts (1).

(Tighten: Cylinder head cover bolts to 11 N·m)

9. Remove the cylinder head cover (2) from the cylin-

der head.

10. Remove the cylinder head cover gasket (3).

11. Installation is in the reverse order of removal.

NOTE :
Install a new cylinder head cover gasket during
installation.

Camshaft

Removal & Installation

NOTE :
The following special tools are required to perform the repair procedure:
• CH-20002 - Camshaft Seal Installer

1. Remove the accessory drive belt (See Accessory Drive Belt Removal & Installation in Section 02 Engine).

2. Remove the engine timing belt (See Engine Timing Belt Removal & Installation in Section 02 Engine).

3. Remove the cylinder head cover (See Cylinder Head Cover Removal & Installation in Section 02 Engine).

4. Remove the intake or exhaust camshaft timing belt pulley.

(Tighten: Camshaft timing belt pulley bolt to 120 N·m)

ON-VEHICLE SERVICE

BESM020022

LTSM020198



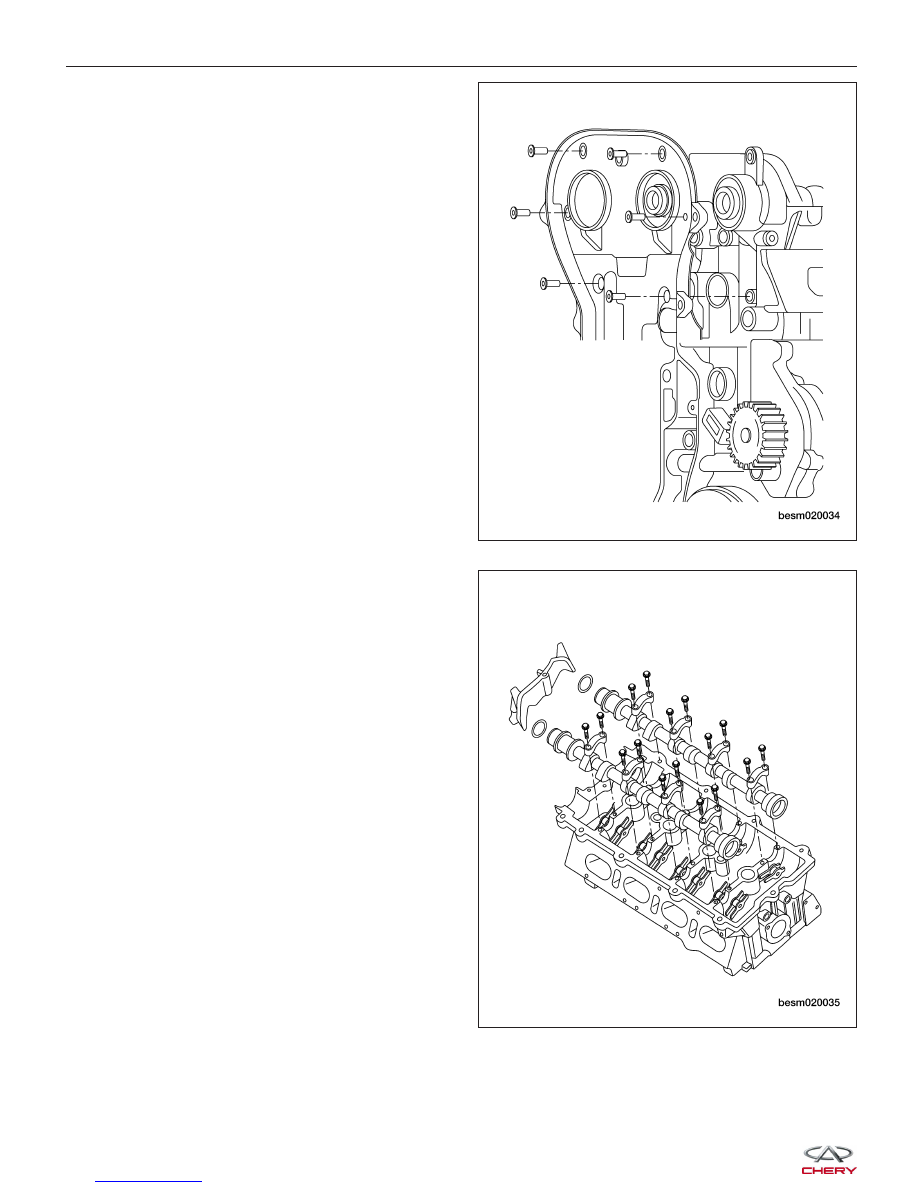

5. Remove the rear timing cover of the timing pulley.

(Tighten: Rear timing cover bolts to 7 N·m)

6. Remove the camshaft bearing cap bolts.

(Tighten: Camshaft bearing cap bolts to 11 N·m)

NOTE: Equally loosen camshaft bearing cap bolts
in several steps.

7. Remove the camshaft bearing caps and place

them in proper order.

NOTE: The camshaft bearing caps are marked for
identification.

8. Remove the camshafts and then remove the cam-

shaft seals.

9. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

BESM020034

BESM020035
