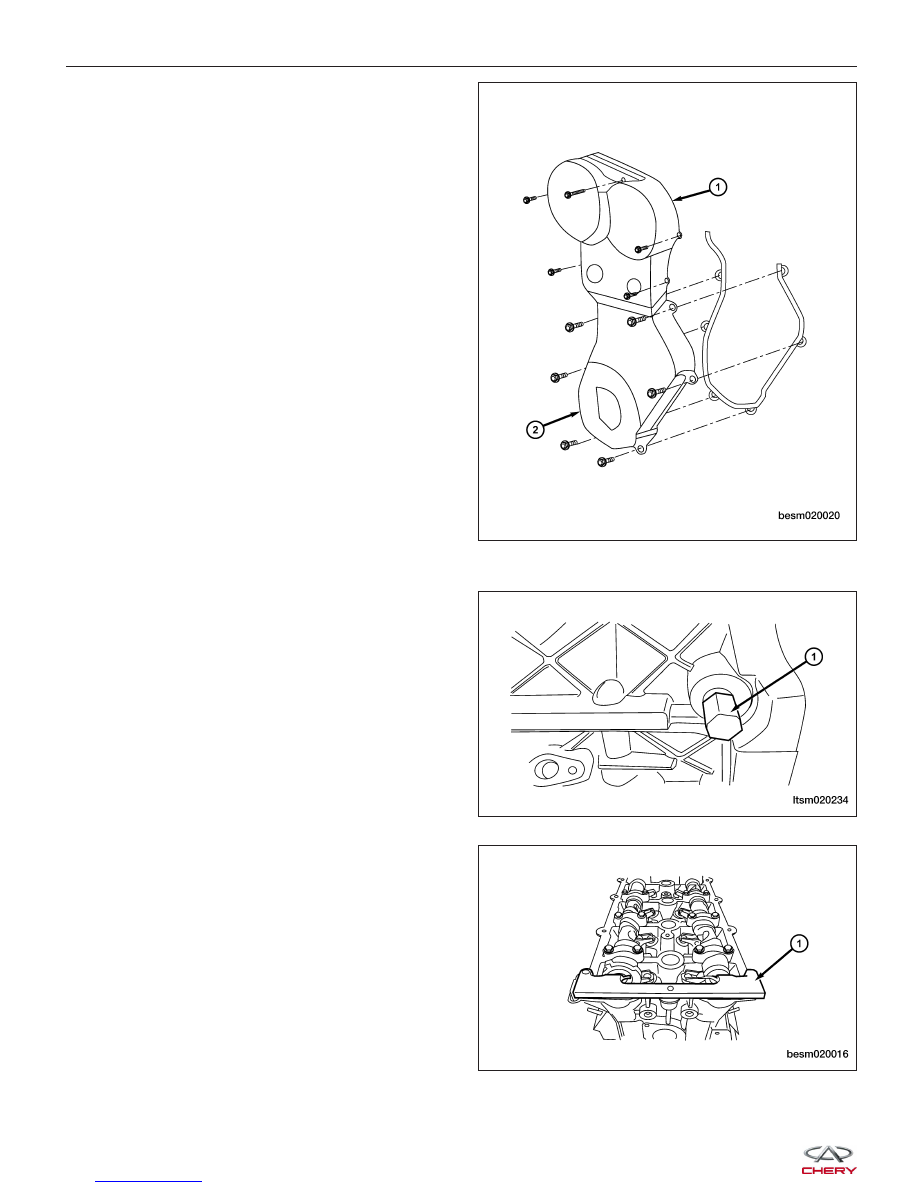

7. Remove the timing belt upper cover (1) and timing

belt lower cover (2).
(Tighten: Timing belt upper cover bolts to 11 N·m)
(Tighten: Timing belt lower cover bolts to 11 N·m)

8. Remove the cylinder head cover (See Cylinder Head Cover Removal & Installation in Section 02 Engine).

9. Remove the plug in the cylinder block.

10. Using special tool CH-20003 (1), install the crank-

shaft holder into the cylinder block and rotate the
crankshaft until the crankshaft tool completely
holds the crankshaft in place.
(Tighten: Crankshaft holder to 28 N·m)

NOTE: The crankshaft holder will prevent the
crankshaft from rotating in either direction.

11. Using special tool CH-20010 (1), install the cam-

shaft holder to hold the camshafts in place.

NOTE: The camshaft holder will prevent the cam-
shafts from rotating in either direction.

CAUTION: Rotating the camshafts or crankshaft
with t

iming components loosened or removed can

cause

 seriou damage to the valves or pistons.

pistons.

ON-VEHICLE SERVICE

BESM020020

LTSM020234

BESM020016



12. Loosen the bolt of the timing belt tensioner pulley

(1), remove the pulley.
(Tighten: Timing belt tensioner pulley bolt to
30 N·m)

13. Remove the timing belt (3).

14. Installation is in the reverse order of removal.

Installation Notes:

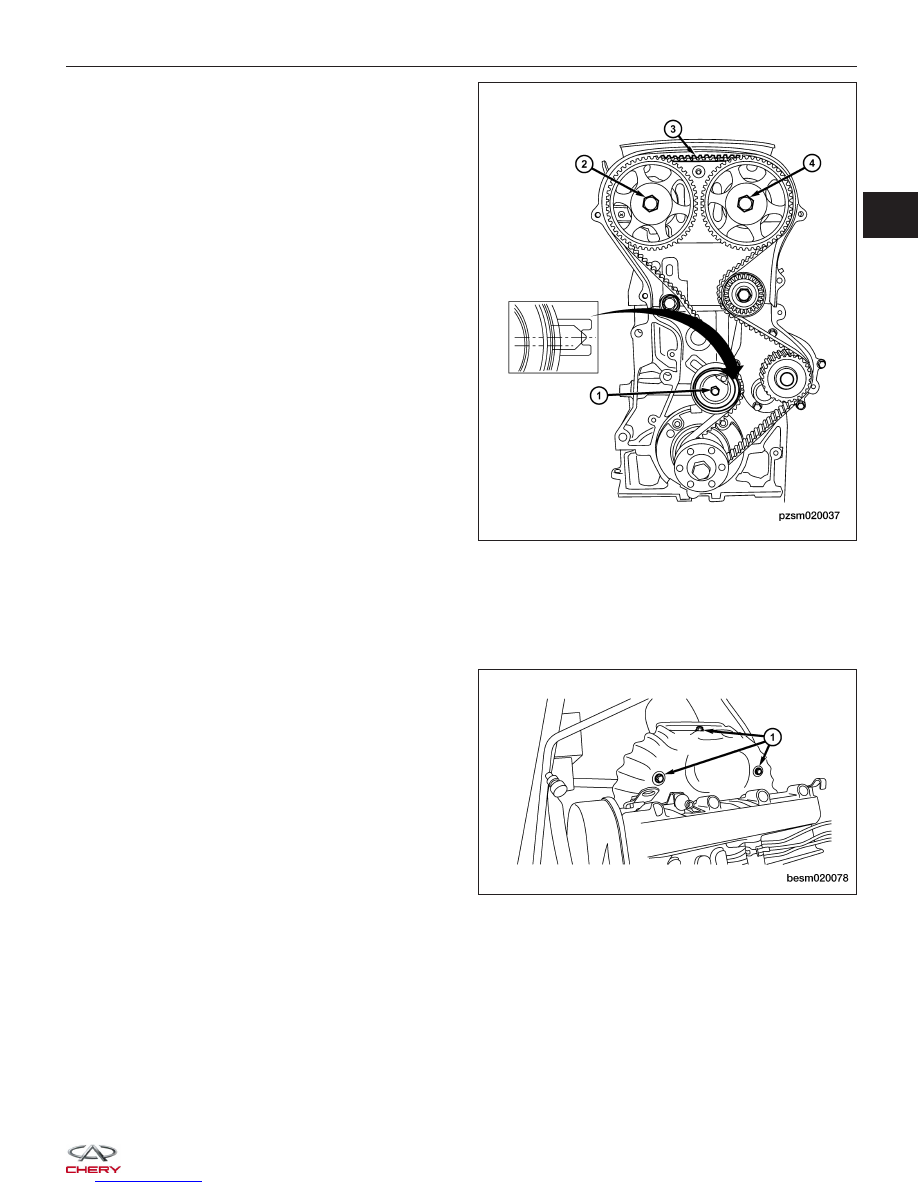

• Install the timing belt and rotate the tensioner pul-

ley with an Allen wrench in order to apply tension
to the belt and align the finger pointer of the ten-
sioner to the middle of the U-slot opening. Tighten
the tensioner pulley bolt (1) to 30 N·m, then tighten
the intake and exhaust camshaft pulley bolts (2, 4)
to 120 N·m.

Exhaust Manifold

Removal & Installation

1. Remove the engine cover.

2. Remove the bolts (1) attaching the exhaust mani-

fold heat shield.
(Tighten: Exhaust manifold heat shield bolts to
15 N·m)

3. Remove the exhaust manifold heat shield.

ON-VEHICLE SERVICE

PZSM020037

BESM020078

02



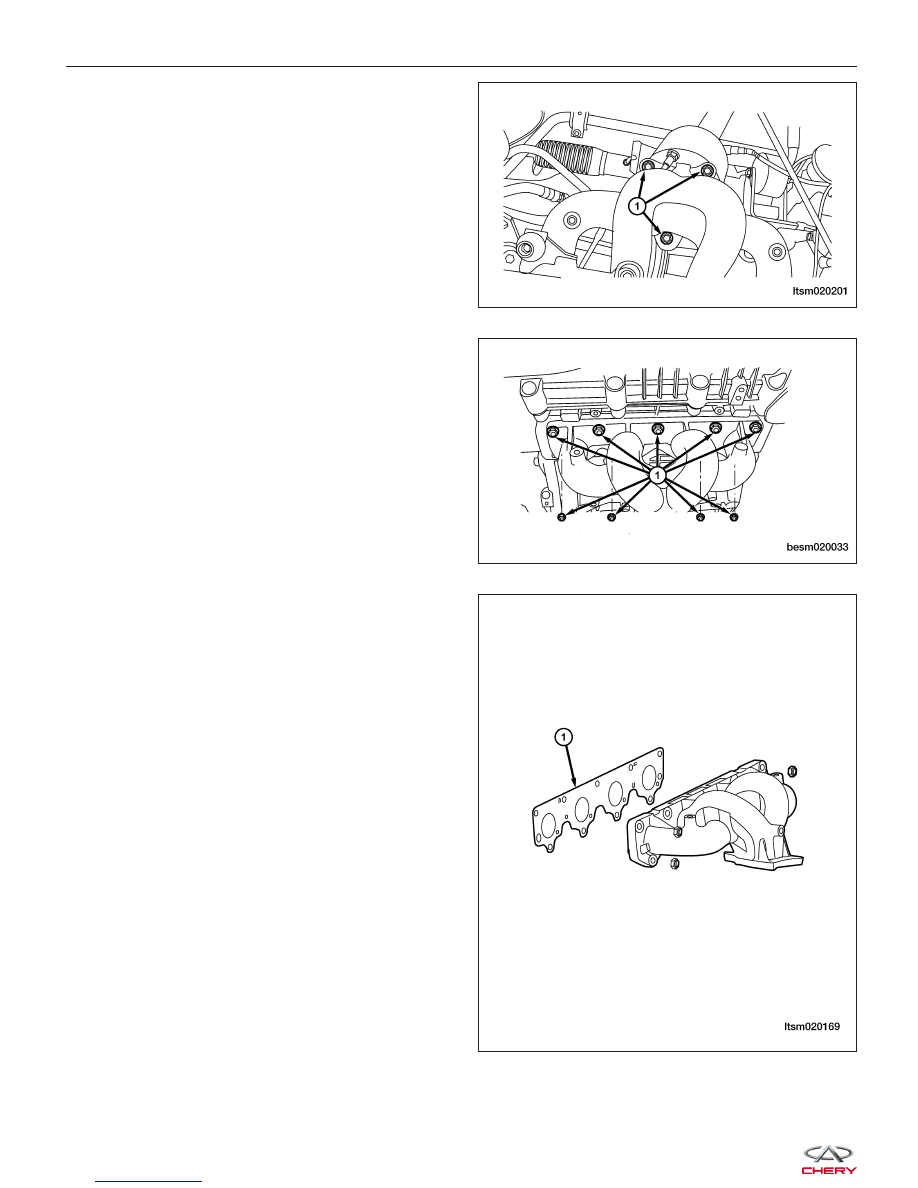

4. Remove the three bolts (1) securing the exhaust

manifold to the catalytic converter assembly.

5. Disconnect the catalytic converter assembly from

the manifold.

6. Remove the exhaust manifold nuts (1).

(Tighten: Exhaust manifold nuts to 25 N·m)

7. Remove and discard manifold gasket (1).

8. Installation is in the reverse order of removal.

ON-VEHICLE SERVICE

LTSM020201

BESM020033

LTSM020169



Installation Notes:
• Clean all surfaces of manifold and cylinder head.

• Install a new exhaust manifold gasket during installation.

Intake Manifold

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the engine cover.

3. Drain the cooling system (See Cooling System Draining and Filling in Section 06 Cooling).

WARNING!

Always allow the engine to cool before opening the cooling system. Do not loosen the coolant pressure relief
cap when the engine is operating or the cooling system is hot. The cooling system is under pressure; steam and
hot liquid can come out forcefully when the cap is loosened slightly. Failure to follow these instructions may
result in serious personal injury.

4. Remove the coolant fan & radiator assembly (See Coolant Fan & Radiator Assembly Removal & Installation in

Section 06 Cooling).

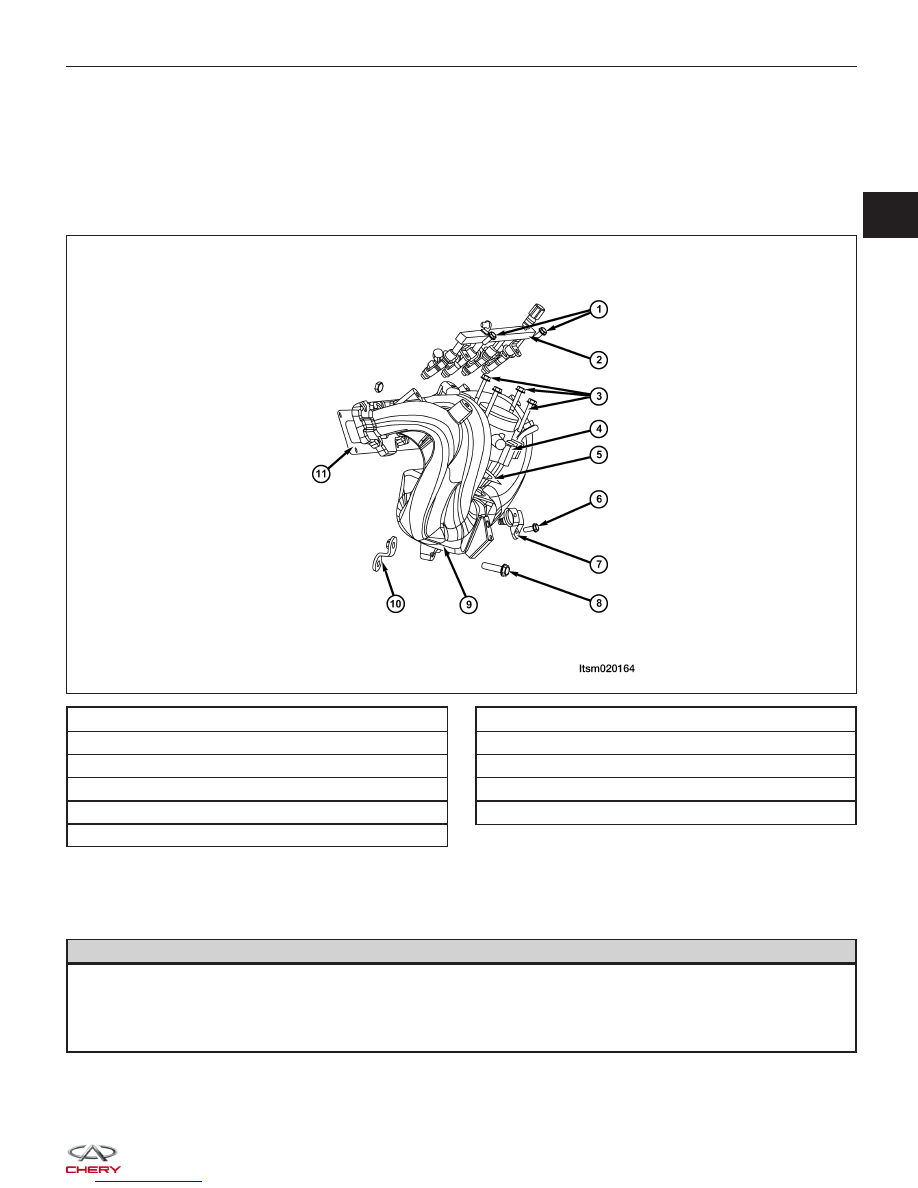

1 - Fuel Rail Bolt

2 - Fuel Rail

3 - Electronic Throttle Control Actuator Bolt

4 - Electronic Throttle Control Actuator

5 - Electronic Throttle Control Actuator Gasket

6 - Air Intake Pressure Temperature Sensor Bolt

7 - Air Intake Pressure Temperature Sensor

8 - Intake Manifold Bolt

9 - Intake Manifold

10 - Intake Manifold Bracket

11 - Intake Manifold Gasket
