Chery Tiggo. Manual - part 3

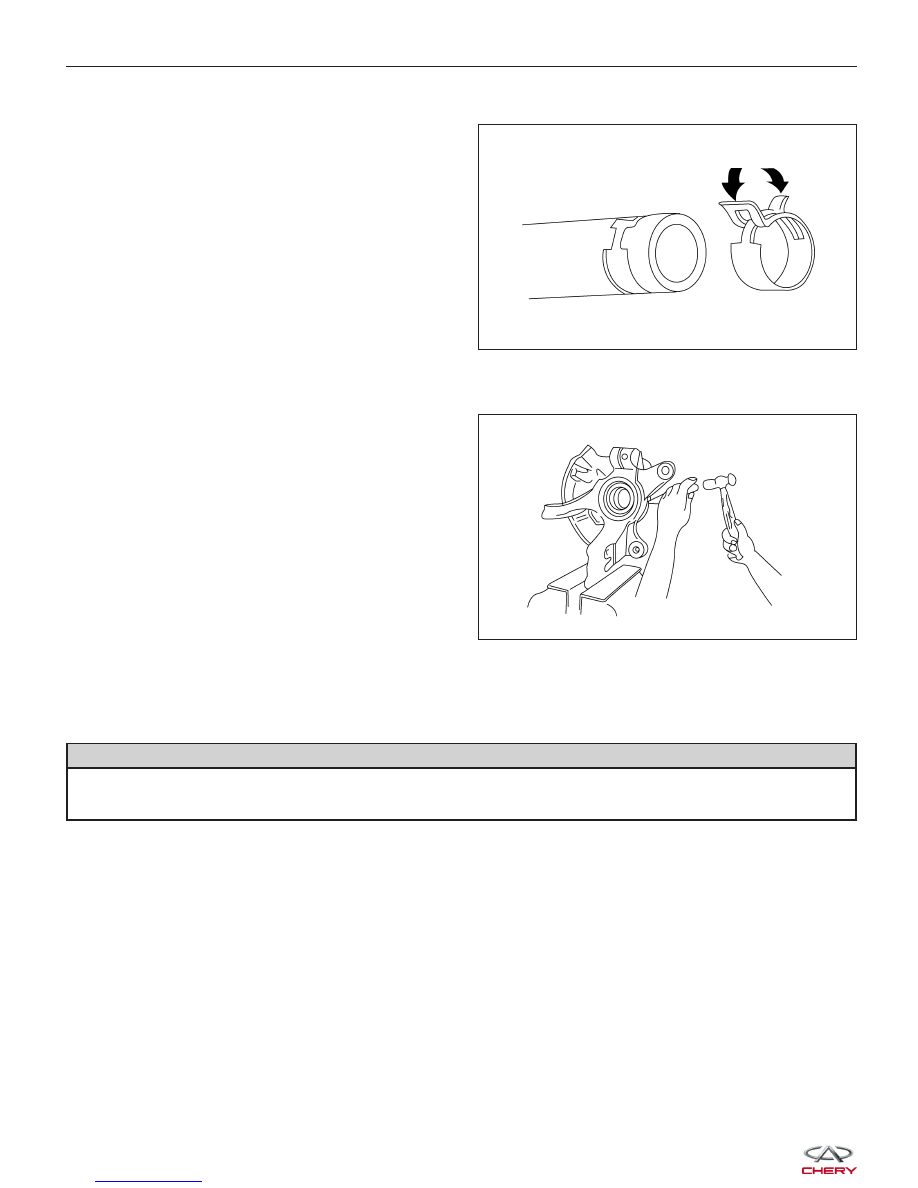

Hose Clamps

• When reinstalling, position the hose clamp in the

original location on the hose and squeeze the
clamp lightly with large pliers to ensure a good fit.

Vise

• When using a vise, put protective plates in the

jaws of the vise to prevent damage to parts.

Dynamometer

• When test-running a vehicle on a dynamometer:

− Place a fan, preferably a vehicle-speed proportional type, in front of the vehicle.
− Connect an exhaust gas ventilation unit.

WARNING!

Exhaust gases can injure or kill. They contain carbon monoxide (CO), which is colorless and odorless. Breathing
it can make you unconscious and can eventually poison you.

− Cool the exhaust pipes with a fan.
− Keep the area around the vehicle uncluttered.
− Monitor the engine coolant temperature gauge.

PROPER SERVICE PRACTICES

BESM010016

BESM010017



VEHICLE INFORMATION

VEHICLE IDENTIFICATION NUMBER

(VIN)

01-10

VIN Location

01-10

VIN Identification Codes

01-11

INTERNATIONAL SYMBOLS

01-13

International Symbols

01-13

FASTENER USAGE

01-14

Fastener Usage

01-14

01



VEHICLE IDENTIFICATION NUMBER (VIN)

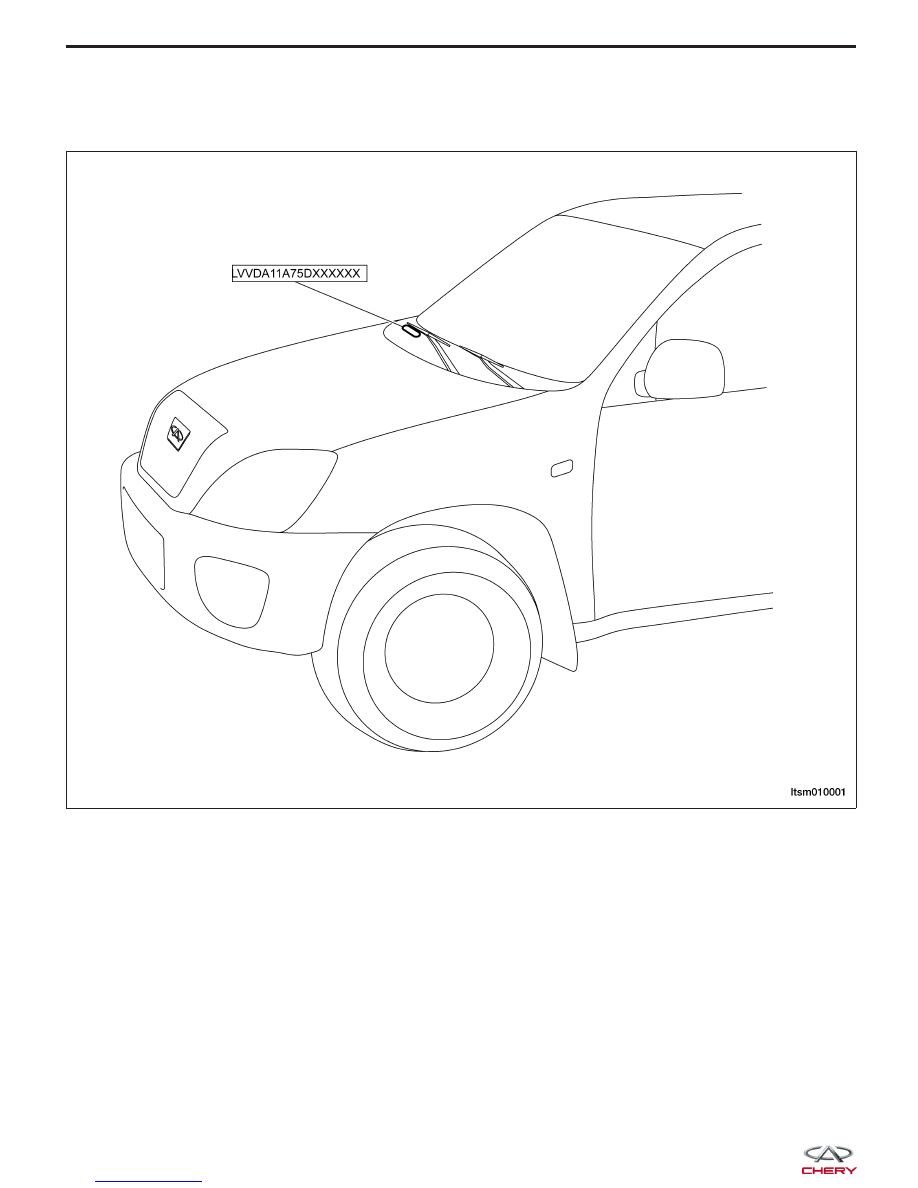

VIN Location

The VIN is printed on a plastic tag attached to the top right corner of the upper instrument panel. The VIN is also
found on the vehicle certification (VC) label.

Vehicle Identification Number (VIN) Tag Location

LTSM010001



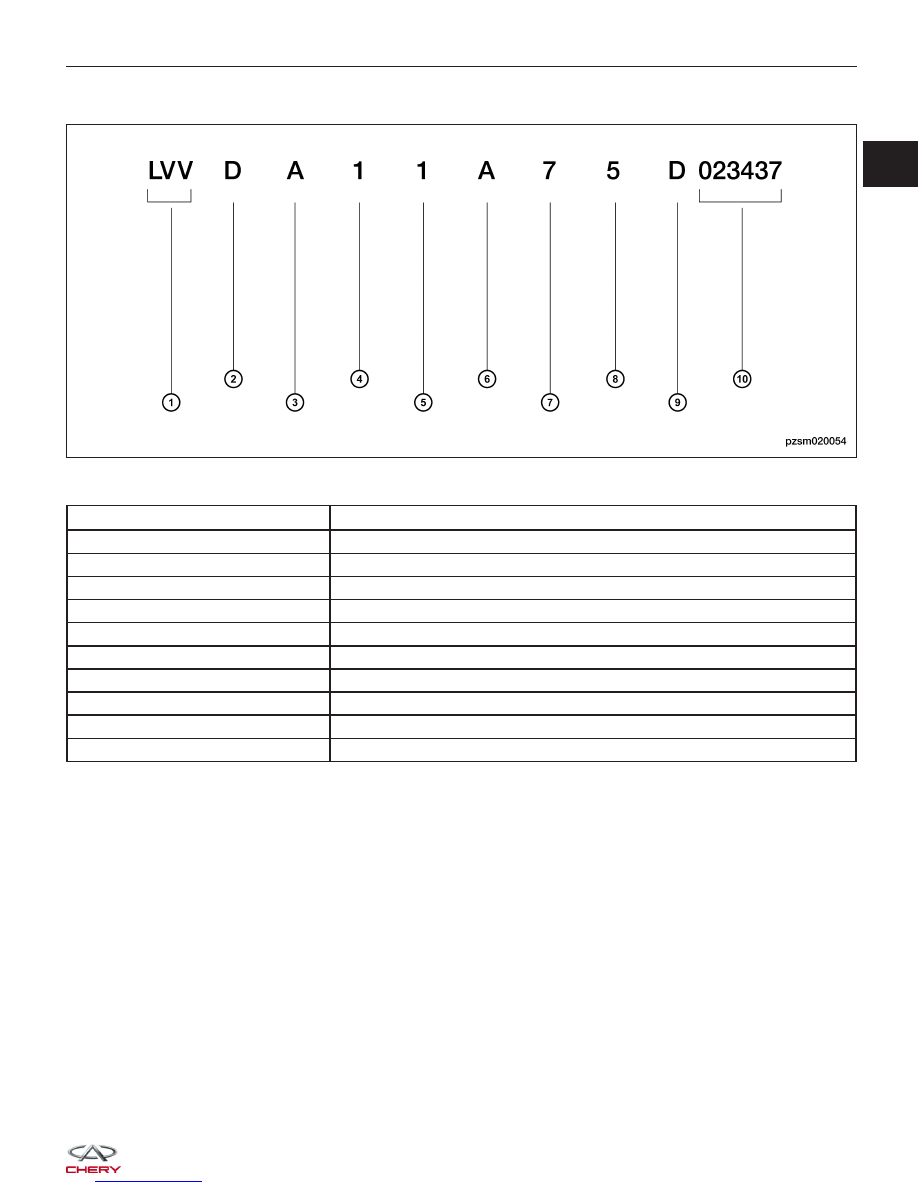

VIN Identification Codes

The vehicle identification number (VIN) is a 17-digit combination of letters and numbers.

VIN DIGIT DESIGNATION

DEFINITION

1

World Manufacture Identifier

2

Brand Of The Vehicle

3

Vehicle Chassis Type

4

Transmission Type

5

Engine Type

6

Restraint System

7

Check Digit

8

Model Year

9

Assembly Plant

10

Production Sequence Number

−

⬙A⬙ represents three compartments, five-door, and 4X2.

−

⬙B⬙ represents two compartments, five-door, and 4X2.

−

⬙C⬙ represents three compartments, four-door, two-lid, and 4X2.

−

⬙D⬙ represents two compartments, five-door, and 4X4.

• Digit #6 The sixth digit of the VIN code represents the type of transmission:

−

⬙1⬙ represents manual transmission.

−

⬙2⬙ represents automatic transmission.

• Digit #7 The seventh digit of the VIN code represents the type of engine:

−

⬙1⬙ represents electronically controlled gasoline engines 1.5L - 2.0L (excluding 2.0L) series.

−

⬙2⬙ represents engines smaller than 1.5L (excluding 1.5L).

−

⬙4⬙ represents 2.0L - 2.5L engines (excluding 2.5L).

VEHICLE IDENTIFICATION NUMBER (VIN)

PZSM020054

01
