CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

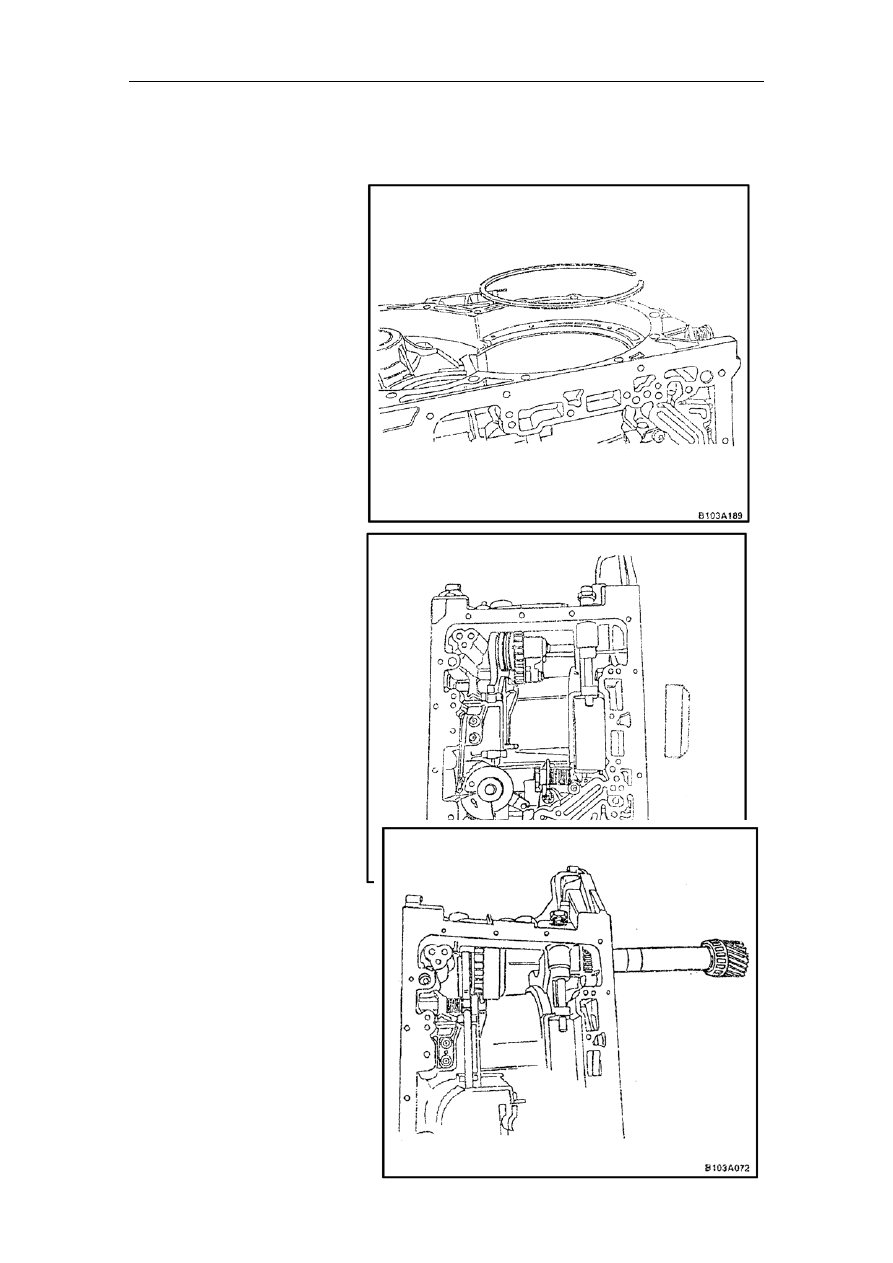

Install the positioning



13.

 snap

ring on brake D assembly;





15.






 16

















14. Turn over the transmission by

90 degree, as shown by the

figure:

Install the governor and its

protection shroud;



.  Install the driven shaft;












154

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

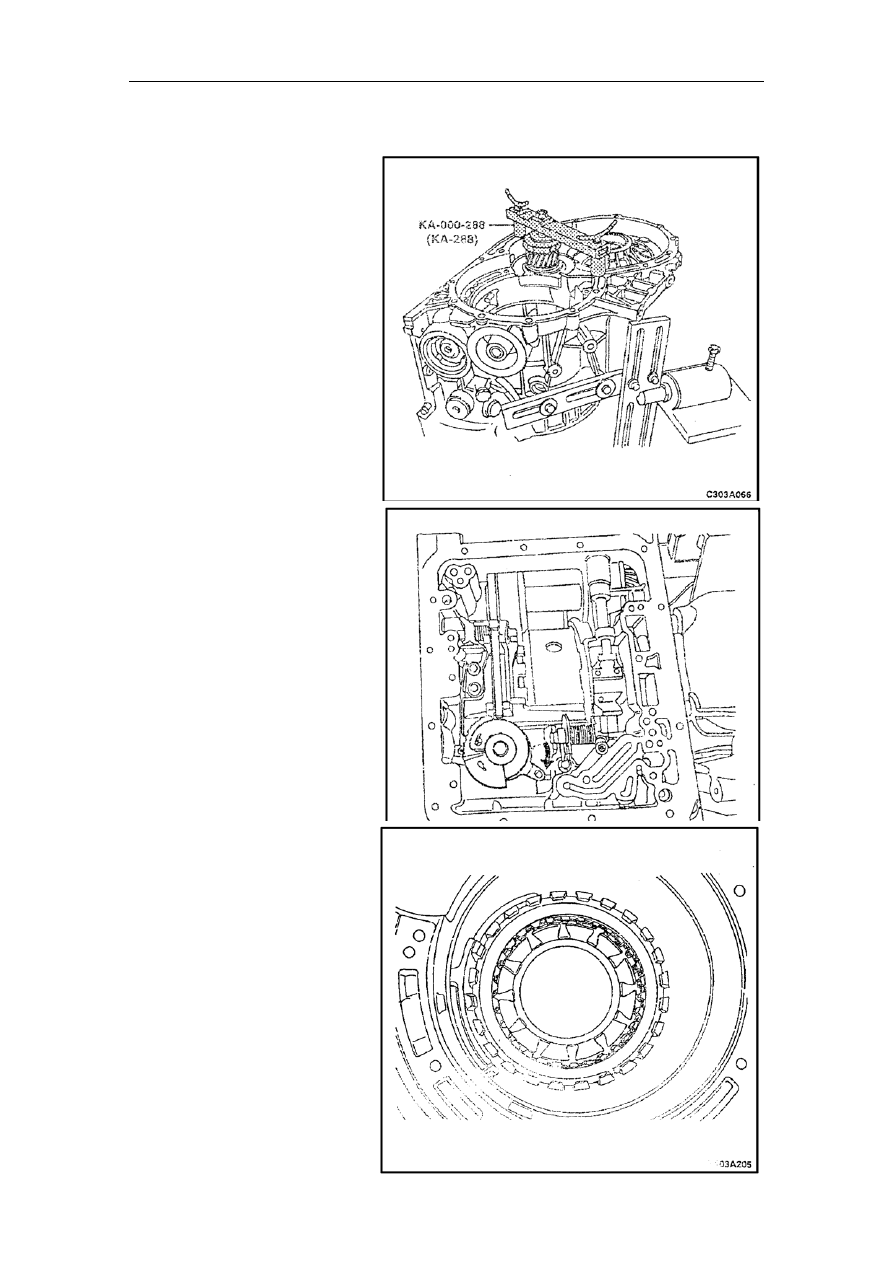

17. Fix the driven shaft with the

special tool of KA-000-288.





.  Pull the shift gear to the parking

position;



.    Adjust the position of brake D

assembly;

















18














19















155

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

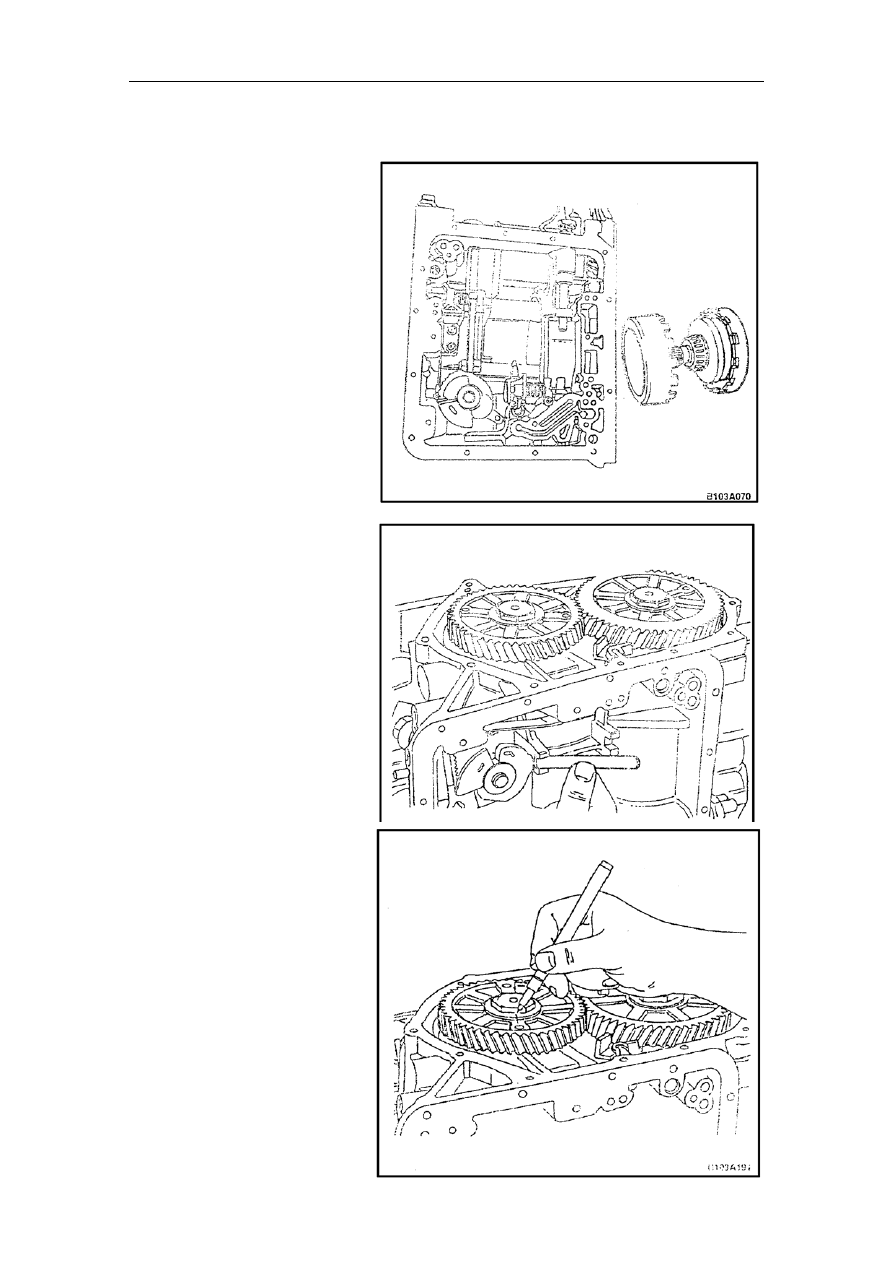

20. Install the clutch D’s drive drum

onto the clutch’s outer racer

and install the output shaft and

gear ring mechanism onto the

case;

. Install the auxiliary back output

gear and one 1.75mm thick

gasket. Then fix them with

bolts;

. Install the main back output

23.

k

output gear upwards. Tighten

the lock bolt of the main and

auxiliary output gear: Torque:

10Nm;

.  Take off the parking carrier rod

and turn the output gear by

several turns;

.   Install the parking carrier rod

and tighten again the main back

output gear with a torque of

20Nm;

.  Mark on the bolt and gear;









21

22

gear and fix it with bolts;

Turn over the transmission by

90 degree and face the bac

24

25

26









156

CHERY AUTOMOBILE CO., LTD                   Automatic Transmission Fault Diagnosis Manual

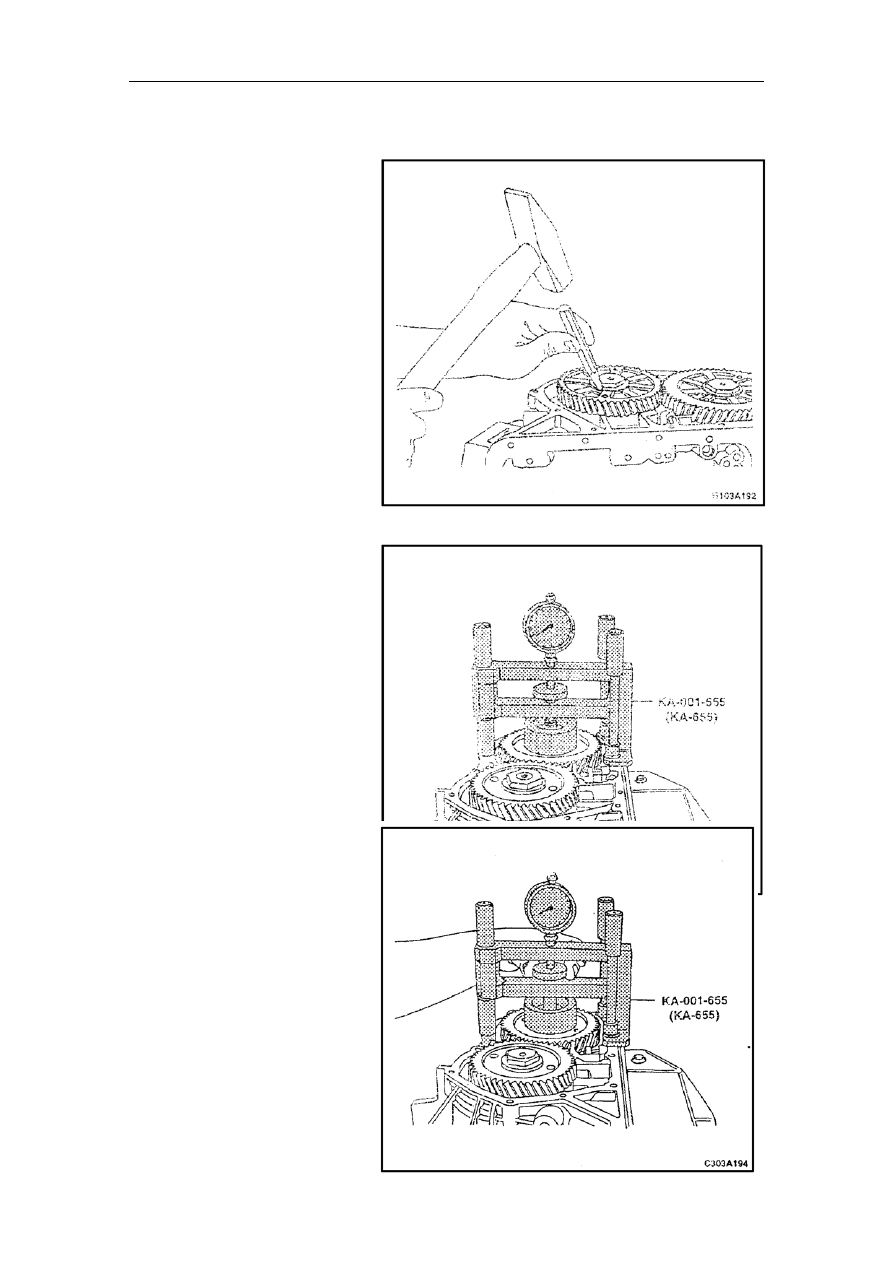

rn the bolt clockwise by

mm. Then knock the bolt’s

ange into deformed sha

157



27. Tu

12

fl

pes so

that it sinks into the sunk pit on

the gear;

Tighten the auxiliary back

output gear with a tightening

torque of 150Nm.

28.

. Install the output gear gap

detector KA-001-655;

. Screw the adjusting bolt

downwards until the gauge

index begins to move;
















 Take off the parking carrier

rod;

29






30
