CAC Gasoline Engine Maintenance And Servicing Manual

58

——The air filter is equipped with a intake air temperature controller. When the temperature is low, the hot air
intake valve controlled by the temperature controller will open and the hot air, flowing by the exhaust manifold,
will be directed into the air filter from the intake preheating hose to supply more hot air and facilitate the fuel
atomization during cold winter. As temperature is high , valve is shutted off and the hot air is not permitted to
enter the air filter.
——See “CAC480M Engine’s single port injection system” to know about the throttle valve.
The  exhaust  system  of  Engine  480M  includes  Exhaust  Manifold,  Heat  Insulation  Cover,  Exhaust  Hose,
Oxygen Sensor, Flexible Hose, Three-Way Catalyst Converter, Front Muffler, Rear Muffler.


Removal and assembly of the Intake Manifold Assembly and Front lifting Lug:

1.  The Intake Manifold Assembly of the Carburetor Engine.





2. Description for the Intake Manifold Assembly of Engine 480M:

The  Intake  Manifold  Assembly  includes:  Water  Hose,  Vacuum  Fitting,  Water  Temperature  Gauge  Sensor,
and Electric Heater. The water hose fitting is connected to the water hose of the throttle valve body. The left
vacuum  fitting  is  connected  to  the  PCV  valve,  and  the  right  vacuum  fitting  is  connected  to  the  absolute
pressure  sensor.  And  the  vacuum  fitting  from  the  intake  manifold’s  branch  is  applied  on  the  entire  brake
system, the water temperature sensor is connected to ECU .





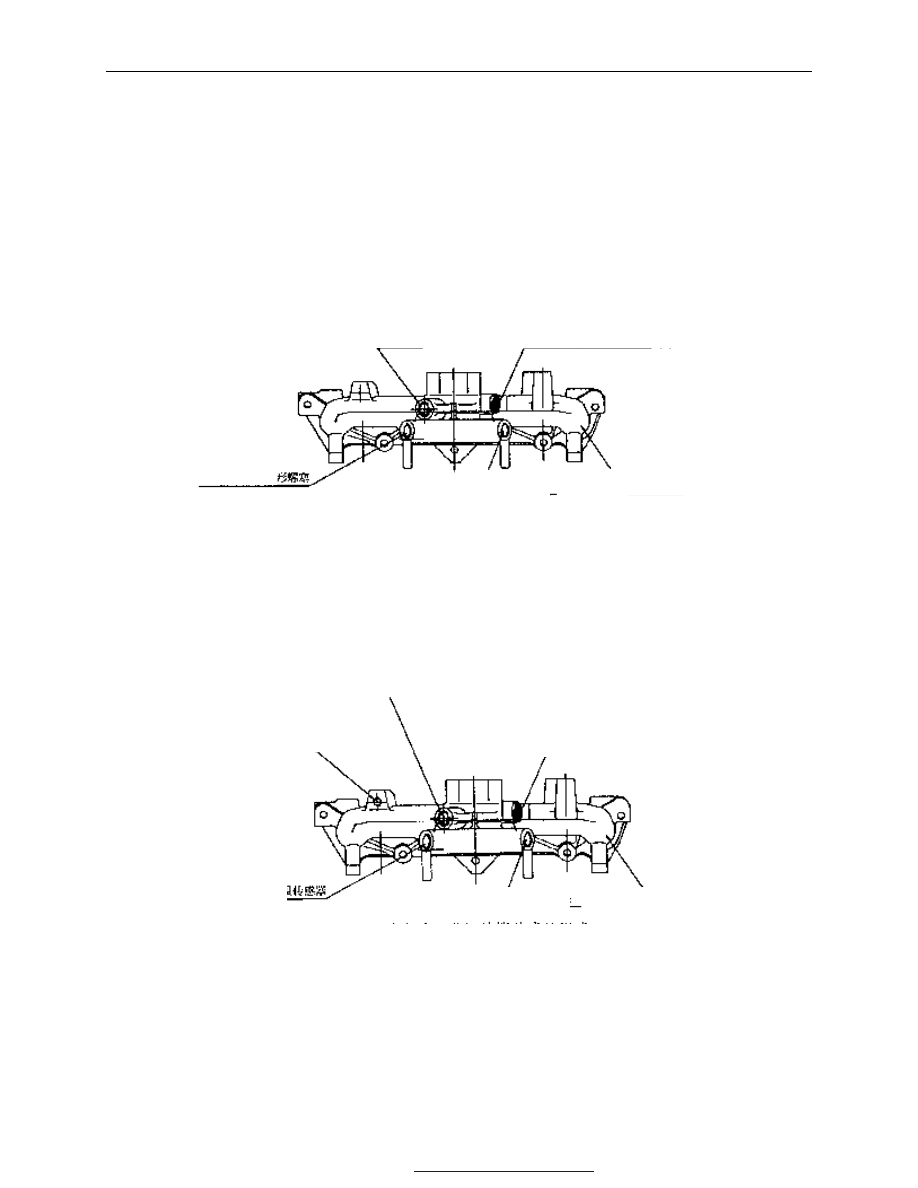

Fig 103 composing of intake manifold assembly of carburetor engine


Vacuum fitting (for brake boost)    absolute pressure sensor connecting

pipe connector (connect to 3 way hose)



3/8” hexagonal cone plug screw

drainage

connector

intake manifold

Fig.104    composing of intake manifold assemble of electric injection engine

Vacuum fitting (for brake boost)

Vacuum fitting (for PCV valve)

absolute pressure sensor connecting pipe connector


Install  water  temperature
sensor here

intake manifold

drainage  hose

connector

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

59

The intake manifold ‘s air may be preheated by the electrical heater as well as by coolant. As the coolant’s

temperature is lower than 60°, the electronic heater will be energized to facilitate the cold starting.


The electrical heater’s energizing or deenergizing is controlled by the intake preheating switch and relay.
The  intake  preheating  switch  is  installed  in  the  M22  bolt  hole  in  the  thermostat  seat(with  the  hole

plugged by plug screw for carburetor engine).

The intake preheating switch’s operation parameters:

Switching off temperature: 63±4°
Switching on temperature:  ≥52°
Operation voltage: 6—24V
Electrical heater parameters:…
Voltage: 15V
Initial current:  ≤75A
Cold resistance: 0.2—0.4Ω
temperature after 12-second energizing:  ＞60℃
temperature after 180-second energizing:  ＞135℃


3.3 Removal and assembly for the intake manifold assembly and front lifting lug:

Removal:

——Loose  and  remove  two  M8  lock  nuts  from  the  right  front
lifting lug.
——Remove the front    lifting lug.
——Loose and remove the remaining four M8 lock nuts.
——Remove the intake manifold.
——Remove the intake manifold sealing gasket.
——Remove six studs with equal length using two M8 nuts.

Assembly:
——Apply lotite sealant 201 on the cylinder head bolt threads and
screw six studs into the cylinder head.

——Assemble

the

new sealing gasket onto the studs.

——Install  the  intake

manifold assembly.
——Install the front lifting lug onto the right two studs.

——Finger screw in nuts and tighten to16-20Nm.

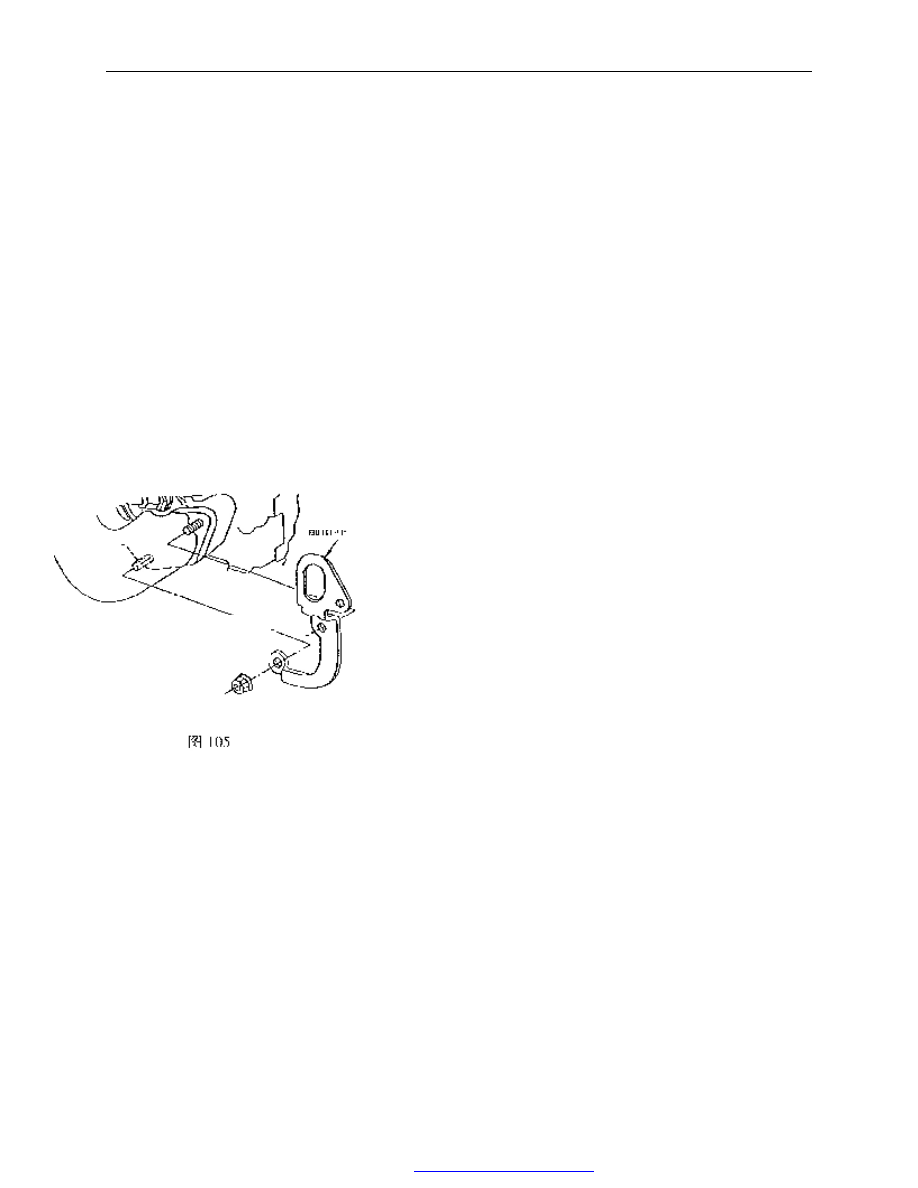

Fig. 105

Front lug

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

60

4. The removal and assembly for the exhaust manifold, heat insulation cover and rear lifting lug:



Removal:
－Loose and remove the M12×25 allen screw, and remove
the rear lug .
－Loose  and  remove  two  M8×12  screw  and  remove  the
heat insulation cover .
－Loose and remove 8 M8 lock nuts and washers.－remove
the exhaust manifold.
－Remove  the  exhaust  manifold  sealing  gasket.－Remove
eight M8 studs of same length.

Assembly:
－screw in 8 M8 studs of same length and tighten them with
two nuts.
－Assemble the new exhaust manifold sealing gasket.
－Install the exhaust manifold.
－Put the washers onto the studs and tighten lock nuts with
hands, tightening torque is 14-17Nm .
－Assemble the  heat insulation cover and tighten two bolts
with hands ,tightening torque      is 14-19Nm .
－install  the  rear  lug  and  tighten  allen  screw  with  hands  ,
tightening torque is 50-60Nm.

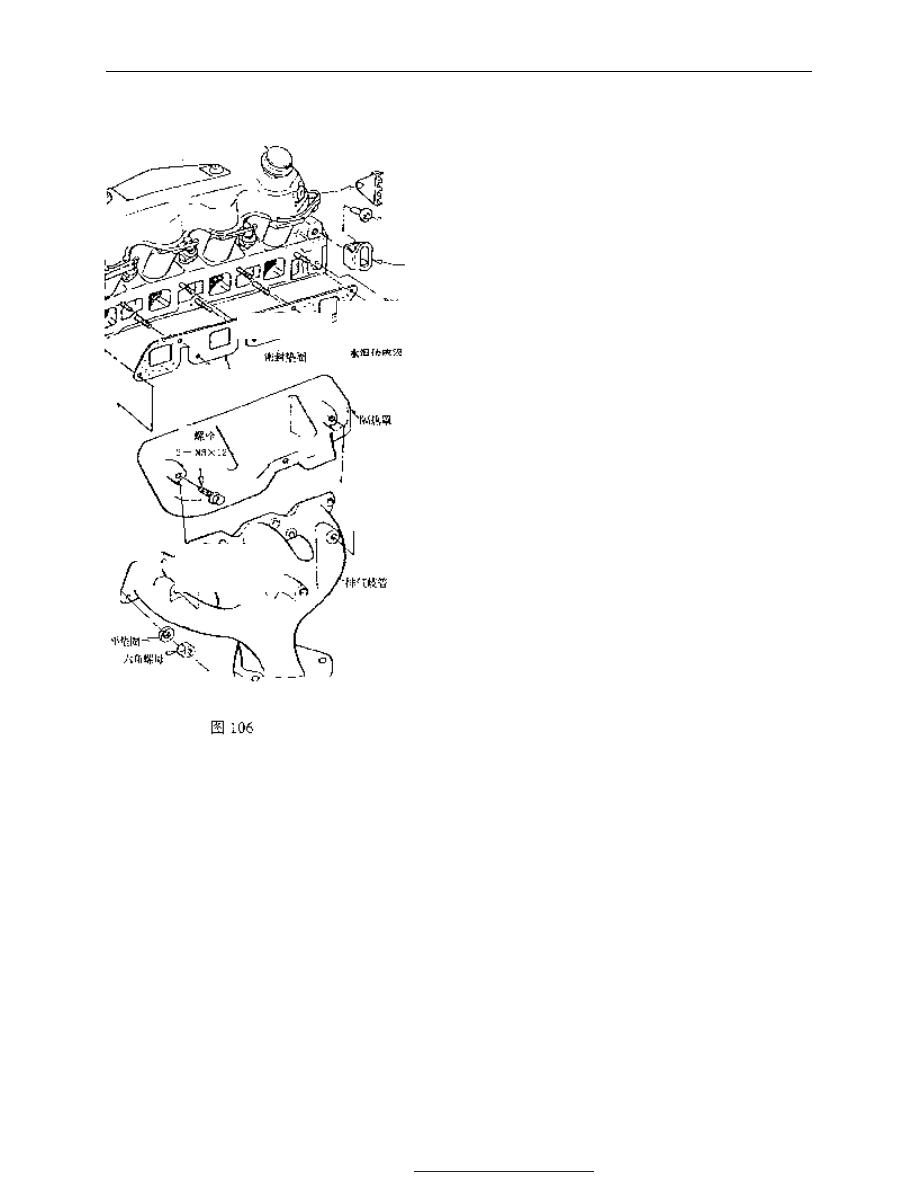

5.  for  oxygen  sensor  and  3  way  catalyst  Converter,  See
“CAC480M Engine’s single port injection system”

Bolt

insulating

cover

exhaust
manifold

Fig.106

Flat washer
hexagonal nut

Water  temp.
sensor

Sealing gasket

PDF 文件使用 "pdfFactory Pro" 试用版本创建



















www.fineprint.com.cn

CAC Gasoline Engine Maintenance And Servicing Manual

61

【16】  Positive Crankcase Ventilation（PCV）system of engine.

1.  Description for PCV system of the Carburetor engine:

PCV system is a closed system.

The  leaking  air  of  piston  from  the  Crankcase  goes  to  the

cylinder head cover through the PCV hose. The exhaust gas enters
the intake  manifold    passing the 3-way pipe after throttled by the
absolute  pressure  pipe  connector.  The  gas  in  the  crankcase  enter
the 3 -way pipe through the guide cover to ventilate the crankcase.

The  PCV  system  includes  oil  baffle  assembly,  PCV

pipe—cylinder  block,  absolute  pressure  transmission  hose
connector, 3-way connector, valve chamber cover, connecting hose,
ventilation  hose.  See  the  above  for  Removal  and  Assembly  of  oil
baffle assembly and valve chamber cover assembly.




2. Description for PCV system of 480M engine



2.1    Description  of
PCV system.

The

PCV

system  is  a  closed
system.

The  leaking  air

of piston goes to the
rear  cylinder  head
cover

from

the

Crankcase  through
the  PCV  hose.  PCV
valve  is  connected
to

the

intake

manifold. Meantime,
a  Ф15  hose  in  the
front  of  the  valve
chamber

cover

assembly

is

connected  to  the

guide  cover  and  PCV  valve  by  the  3-way  connector
through a hose.

The PCV system includes oil baffle

assembly, PCV pipe——cylinder block,
PCV hose, PCV valve, 3-way connector,
valve chamber cover, connecting hose,
and ventilation hose.

Connection
hose

3 way connector

Absolute  pressure  transmitting  hose  connector
in intake gas hose



PCV valve

3 way connector

C

o

n

n

e

c

t

to



g

u

id

e

 c

o

v

e

r

Connect  to  cylinder  cap
cover

C

o

n

n

e

c

t

to



in

ta

k

e

 g

a

s









C

o

n

n

e

c

t

to



g

u

id

e

c

o

v

e

r

Connection hose

C

h

a

m

b

er



c

o

v

e

r

c

a

p



Clip

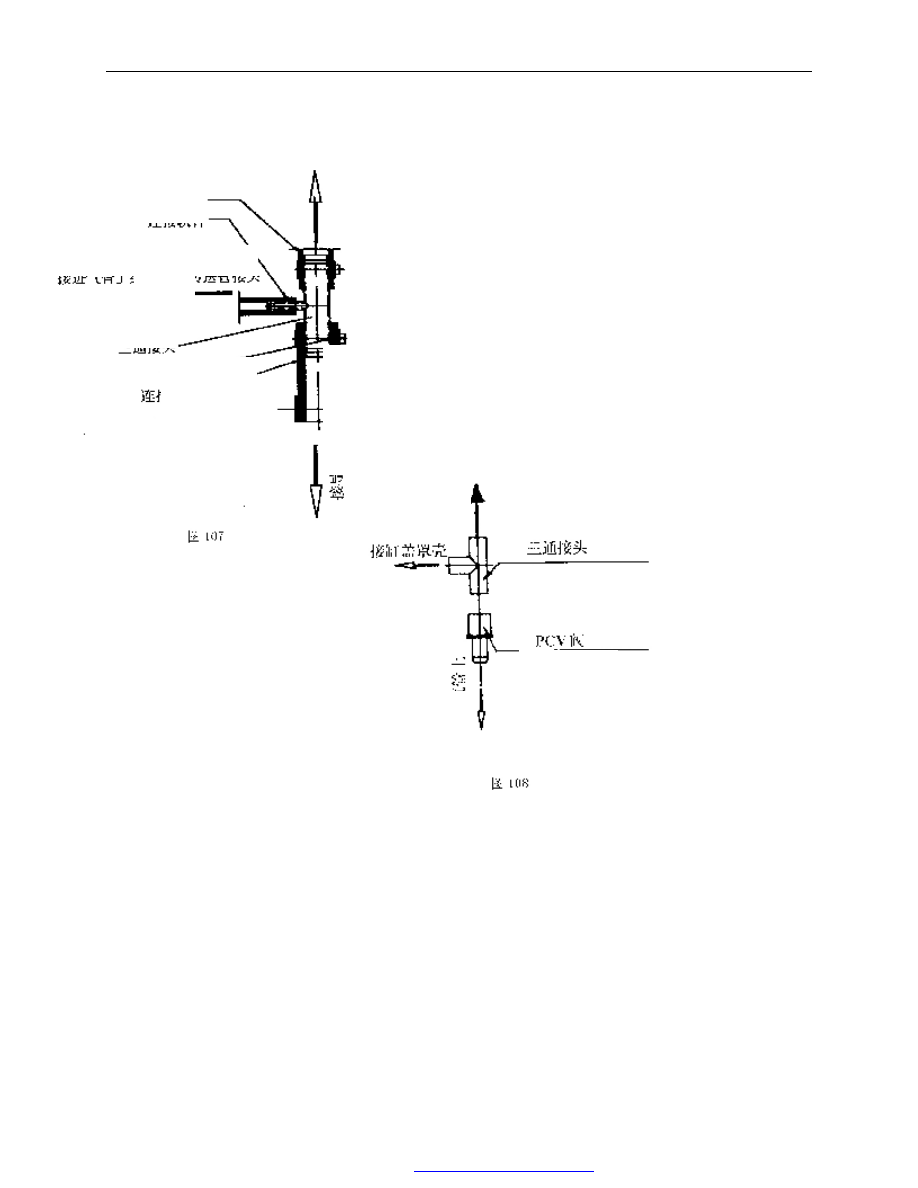

Fig. 107
