25

rotate freely. Set friction ball of gear, fender and clamp in from upside of input shaft, and then perform axial

orientation for the fourth gear driving gear. Set fifth gear needle bearing applied with the gear oil of the same

designation as that used inside the transmission assembly onto the input shaft from upside of the input shaft.

Set fifth gear driving gear assembly in from upside of input shaft with the end with synchronizer cone of the

gear assembly up, and then make sure that the gear assembly can rotate freely. Set a 3/4/5 gears synchronizer

ring in  from  upside  of input shaft  with conical surface  of the synchronizer ring  applied  with the  gear oil  of

the  same  designation  as  that  used  inside  the  transmission  assembly,  and  then  check  and  make  sure  that  the

synchronizer ring should envelop loosely  on synchronizer  cone  of the  fifth  gear  driving  gear assembly  and

can rotate relative to the synchronizer cone. Press fifth gear synchronizer assembly onto the input shaft with

the  end  surface  of  gear  hub  with  oil  groove  down,  turn  the  synchronizer  ring  to  make  its  guide  block

completely enter the groove corresponding to the gear hub, and then make sure that the synchronizer ring is

not locked. Fit rear snap ring of input shaft; when fitting, try to use the thicker snap ring, if really unsuitable,

select the snap ring of next thinner level, and then check if the snap ring has really enter the groove with the

clearance between the snap ring and the groove not exceeding 0.07mm. Simultaneously press front and rear

bearings  of  input  shaft  onto  the  input  shaft  with  the  side  of  front  bearing  of  input  shaft  having  word  down

and the side of rear bearing of input shaft having word up, and then check and make sure that the outer rings

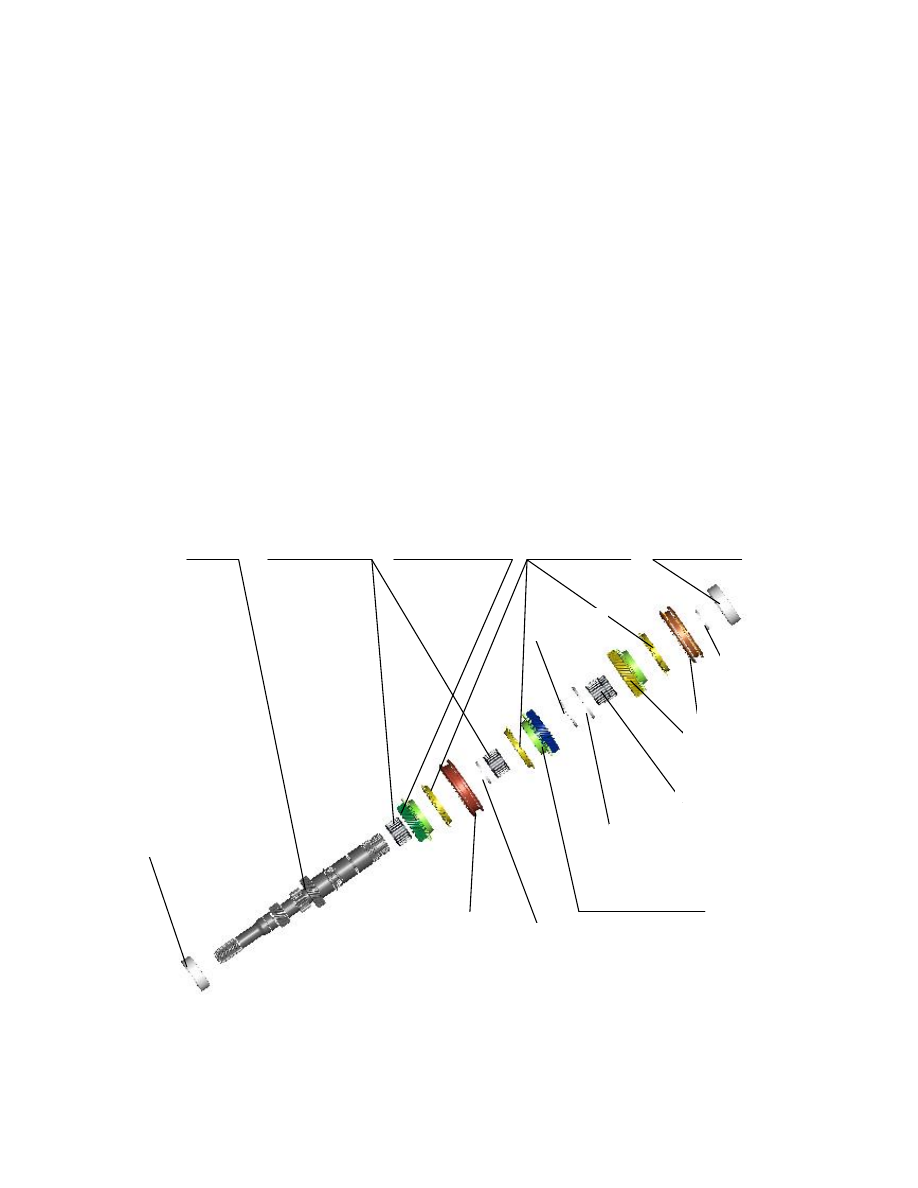

of the bearings can rotate freely. Refer to Figure 26.

Note: There are two friction balls between the bearing baffles (2 sheets). Be careful to install them in

full.

Input shaft            3/4 gears needle bearing    Third gear driving gear assembly    3/4/5 gears synchronizer ring    Rear bearing of input shaft



Front bearing of input shaft



Front clip spring



3/4 gears synchronizer assembly



5 gear synchronizer assembly



5 gear needle bearing



5 gear driving gear assembly





Gear baffle



Clip-gear baffle



Rear clip spring



4 gear driving gear assembly



26





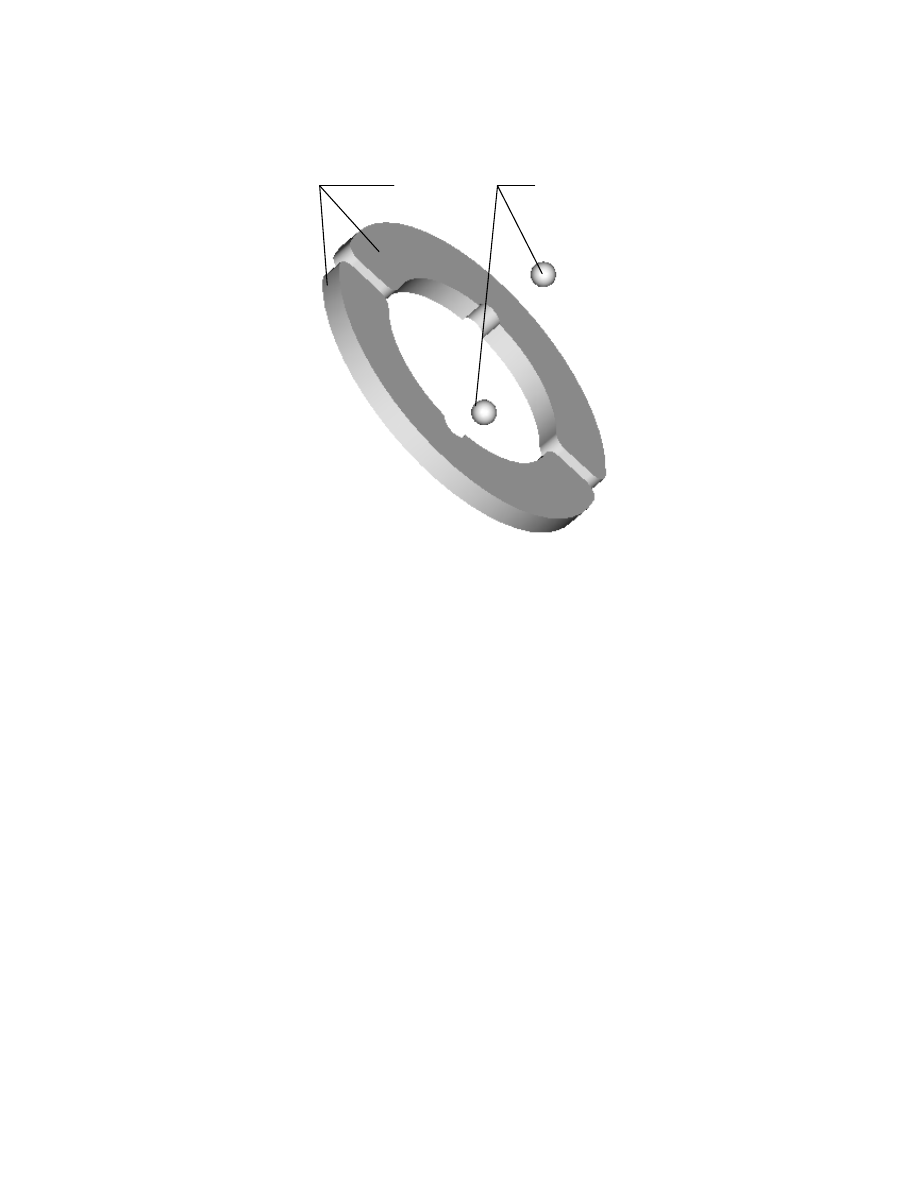

                                                    Gear fender                       Friction ball



Figure26

7. Regulation and assembly of output shaft assembly

With the end of output shaft with driving gear of main decelerator down, set first gear needle bearing in

onto output shaft from upside of the output shaft; before installation of the needle bearing, apply the gear oil

of  the  same  designation  as  that  used  inside  the  transmission  assembly  on  it.    Set  first  gear  driven  gear

assembly in  from  upside  of  output shaft  with the  end  with synchronizer  cone  of the  gear  assembly  up,  and

then check if the gear assembly can rotate freely. Set  a 1/2 gears synchronizer ring assembly in from upside

of output shaft and the three finger jaws of balking ring of the synchronizer ring should completely enter the

three  corresponding  grooves  on  the  first  gear  driven  gear  assembly;  before  installation  of  the  synchronizer

ring  assembly,  apply  the  gear  oil  of  the  same  designation  as  that  used  inside  the  transmission  assembly  on

three  conical  surfaces  of  the  synchronizer  ring;  check  and  make  sure  that  the  synchronizer  ring  assembly

envelops loosely on the synchronizer cone of the first gear driving and driven gears assembly and can turn a

certain  angle  relative  to  the  synchronizer  cone.  Press  1/2  gears  synchronizer  assembly  onto  the  input  shaft

with the end of external gear of 1/2 gears  hub sleeve with section down, turn the synchronizer ring to make

its  guide  block  completely  enter  the  groove  corresponding  to  the  gear  hub,  and  then  make  sure  that  the

synchronizer ring  is not  locked.  Fit  front snap ring  of  output shaft;  when  fitting, try  to  use the thicker  snap

ring, if really unsuitable, select the snap ring of next thinner level, and then check if the snap ring has really

enter the groove with the  clearance between the snap ring and the groove  not exceeding 0.05mm. Set a 1/2

gears synchronizer ring assembly in  from upside of output shaft; before installation of the synchronizer ring

assembly, apply the  gear  oil  of the same  designation  as  that  used inside the transmission assembly  on three

conical surfaces of the synchronizer ring. Set a second gear needle bearing onto output shaft from upside of

Front snap ring

3/4 gears synchronizer assembly

Clamp-gear fender

27

the  output shaft; before installation of the  needle bearing, apply the  gear oil of the same  designation  as  that

used inside the transmission assembly on it. Set second  gear driven gear assembly in from upside of output

shaft  with  the  end  with  synchronizer  cone  of  the  gear  assembly  down  (the  three  grooves  on  the  gear

assembly  should  completely  envelop  the  three  corresponding  finger  jaws  on  1/2  gears  synchronizer  cone),

and then check and make sure that the gear assembly can rotate freely. Set the third gear driven gear in from

upside of output shaft with the end with boss of the gear up, and then check and make sure that the 1/2 gears

synchronizer ring assembly is not locked. Set 3/4 gears driven gear bush and then fourth gear driven gear in

from  upside  of  output  shaft,  with  the  end  with  boss  of  the  gear  down.  Set  fifth  gear  driven  gear  in  from

upside of output shaft with the end with boss of the gear up. When fitting, try to use the thicker snap ring, if

really  unsuitable, select  the  snap ring of  next thinner level, and then check if the snap ring  has really  enter

the  groove with the clearance between the snap ring and the groove  not exceeding 0.05mm. Simultaneously

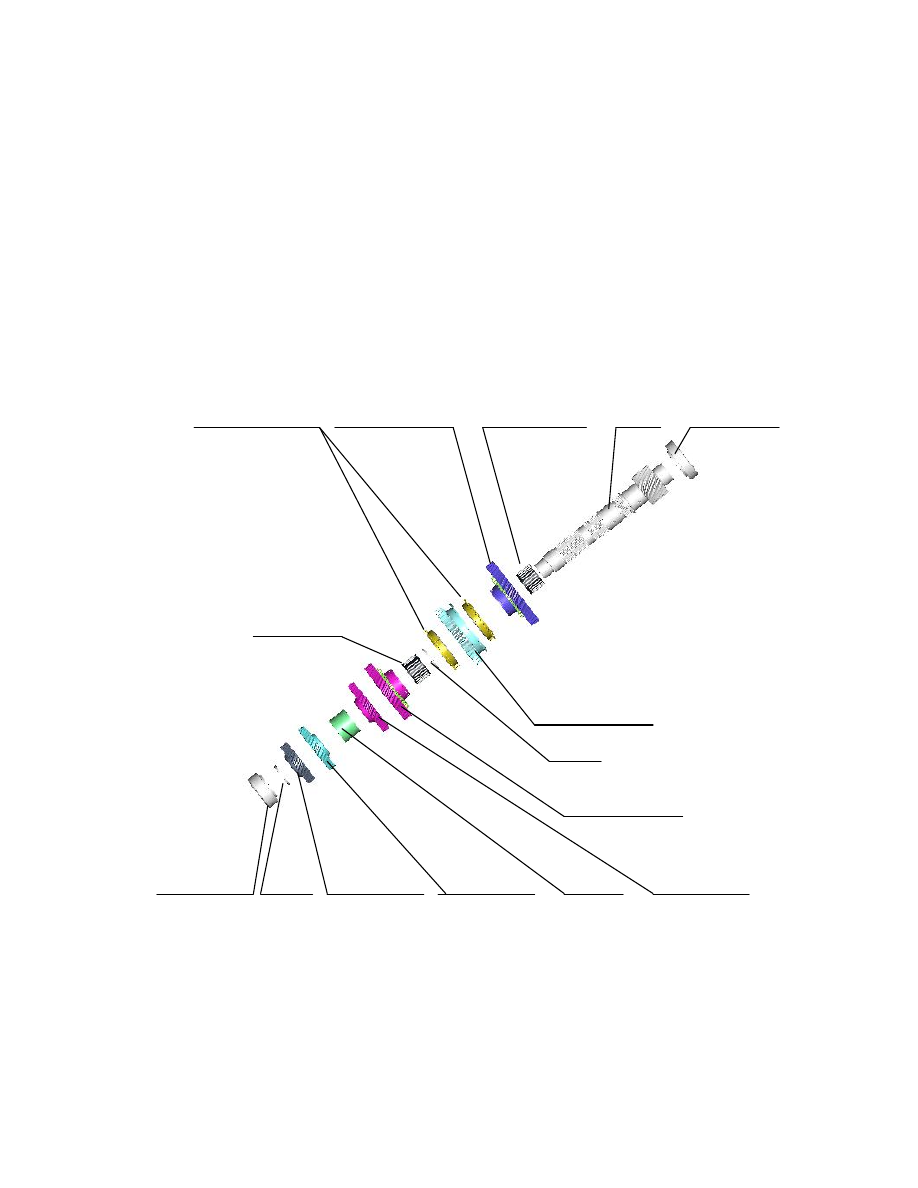

press inner rings of front and rear bearings of output onto the output shaft. See Figure 27.





    1/2 gears synchronizer ring assembly      First gear driven gear assembly        1/2 gears needle bearing          Output shaft        Front bearing of output shaft









Rear bearing of output shaft    rear snap ring    Fifth gear driven gear    Fourth gear driven gear          Gear spacer              Third gear driven gear





Figure 27

Front clip ring



2nd gear driven gear assembly



Needle bearing for 1/2 gears



1/2 gears synchronizer assembly



28



8. Assembly and regulation of transmission assembly

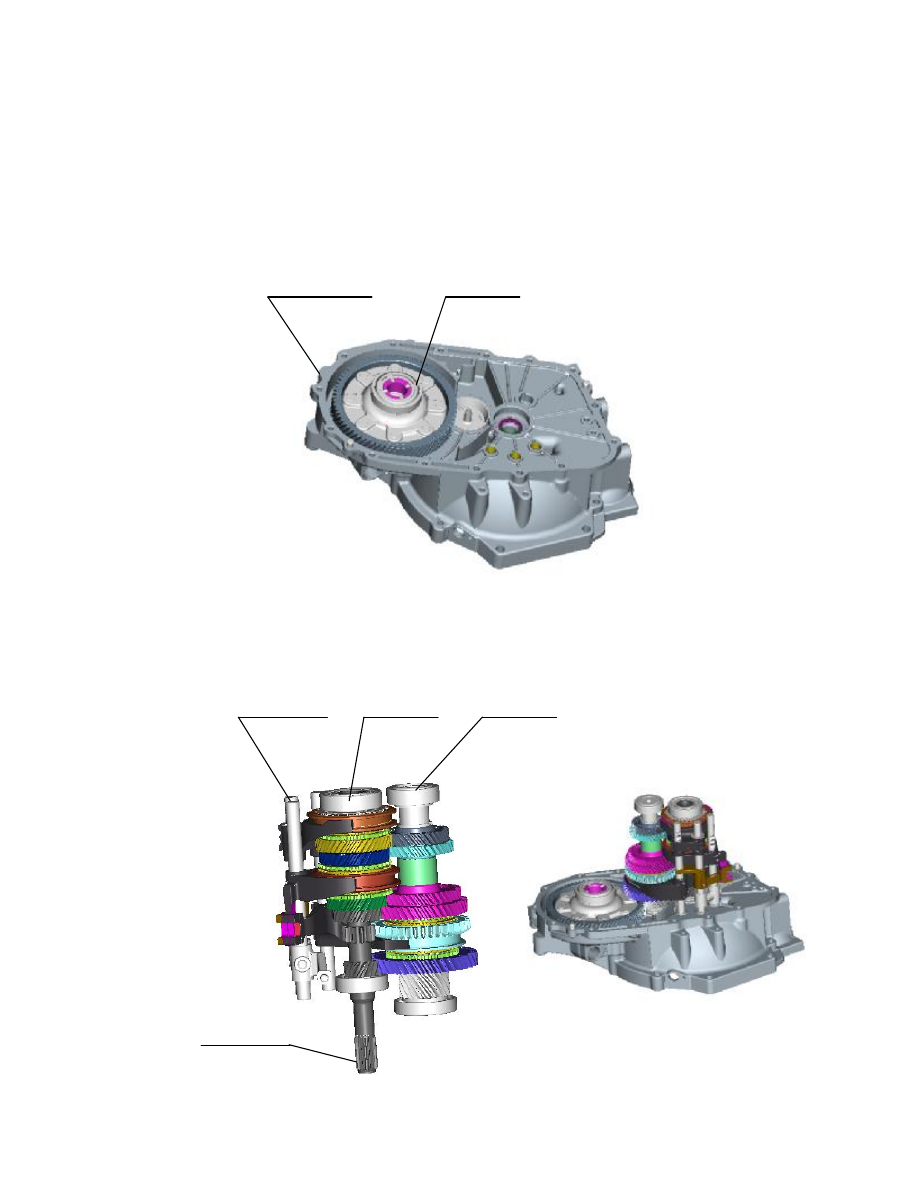

Place  the  clutch  as  shown  in  Figure  28  first,  and  then  assemble  the  differential  assembly  to  its

designated position.



                            Clutch housing assembly        Differential assembly





        Assemble gearshift fork assembly, input shaft assembly and output shaft assembly together as shown in

Figure  29,  and  then  install  them  together  onto  clutch  housing  assembly.  When  assembling,  wrap  front  end

spline of input shaft  with polyvinyl chloride adhesive tape to prevent  damage  to  oil seal.  After installation,

turn each gear to ensure favorable engagement.

                        Gearshift fork assembly    Input shaft assembly      Output shaft assembly































Figure 29



Figure 28

Use tape to wrap the spline
