13





                                                                                    Figure 8

9. Disassembly of gearshift mechanism

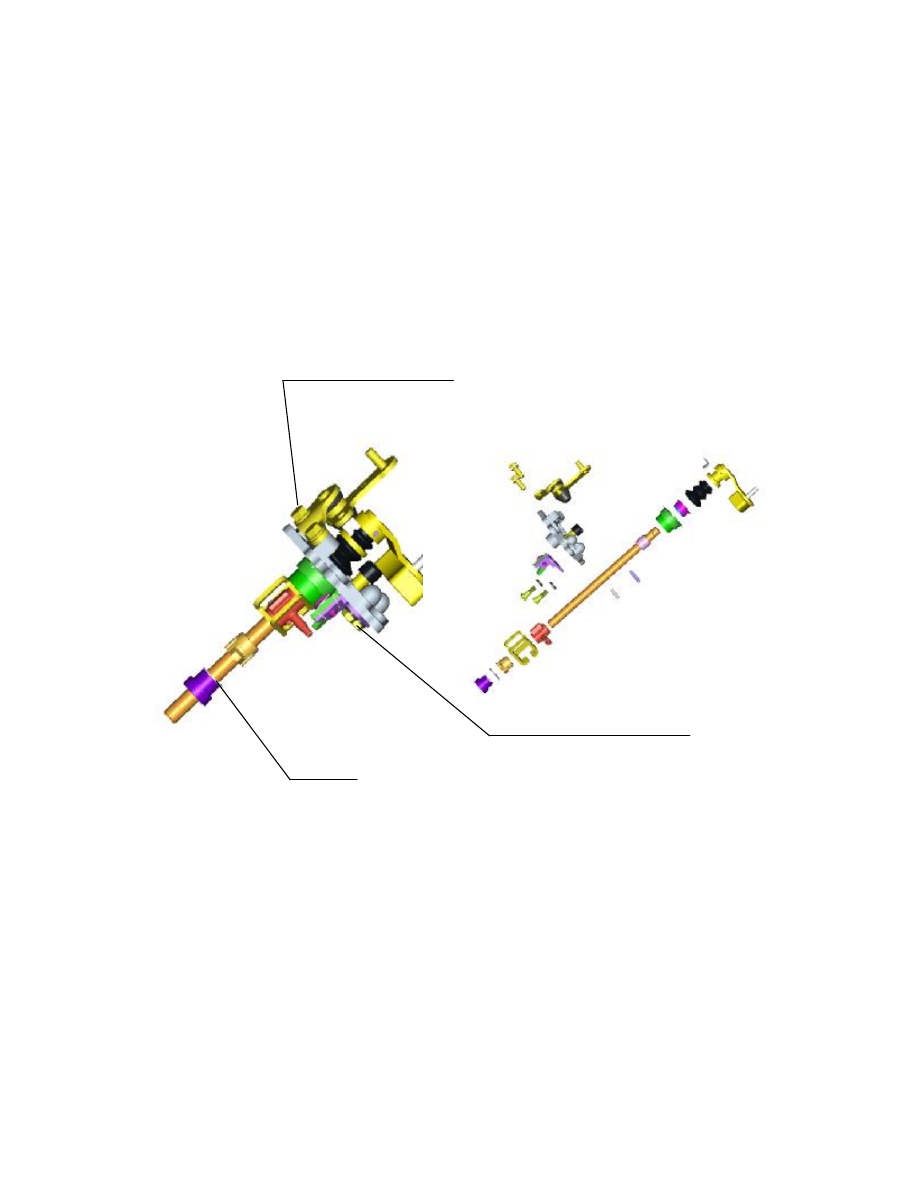

As shown in Figure 9, remove the gearshift arm bracket bolts and reverse gear lockup mechanism bolts

first,  use  a  hammer  and  a  special  tool  to  knock  off  all  spring  pins,  use  a  special  tool  to  remove  the  split

washer, and then disassemble each part of the gearshift mechanism.



                                        Gearshift arm bracket bolts (2 in total)































Reverse gear lockup mechanism bolts (2 in total)



Split washer



Figure 9



10. Disassembly of input shaft

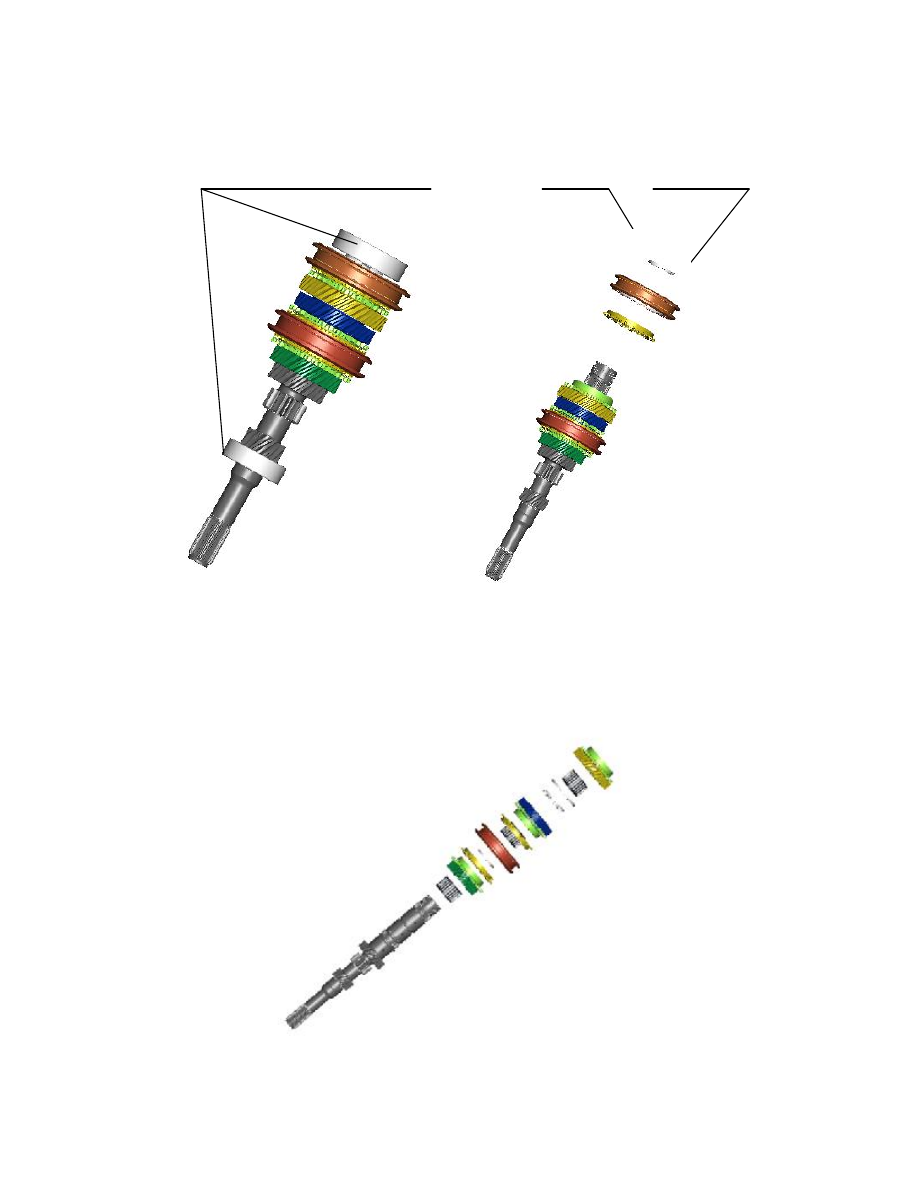

As shown in Figure 10, Use a special tool (such as bearing remover etc.) to remove the two bearings on

the  input  shaft  first,  use  a  special  tool  to  remove  the  rear  snap  ring,  and  then  take  off  the  fifth  gear

synchronizer assembly.











14





  Rear snap ring

Fifth  gear  synchronizer









































Figure 10

After the  fifth gear synchronizer assembly  is removed, remove  the  remaining parts such  as shift  gears,

needle  bearings  and  synchronizers  in  turn  as  shown  in  Figure  11;  when  disassembling,  be  sure  to  keep  the

synchronizer of each gear concurrent with its corresponding synchronizer ring.



































Figure 11

Bearing  (when  disassembling,  be

careful and use a special tool)

15

11. Disassembly of output shaft

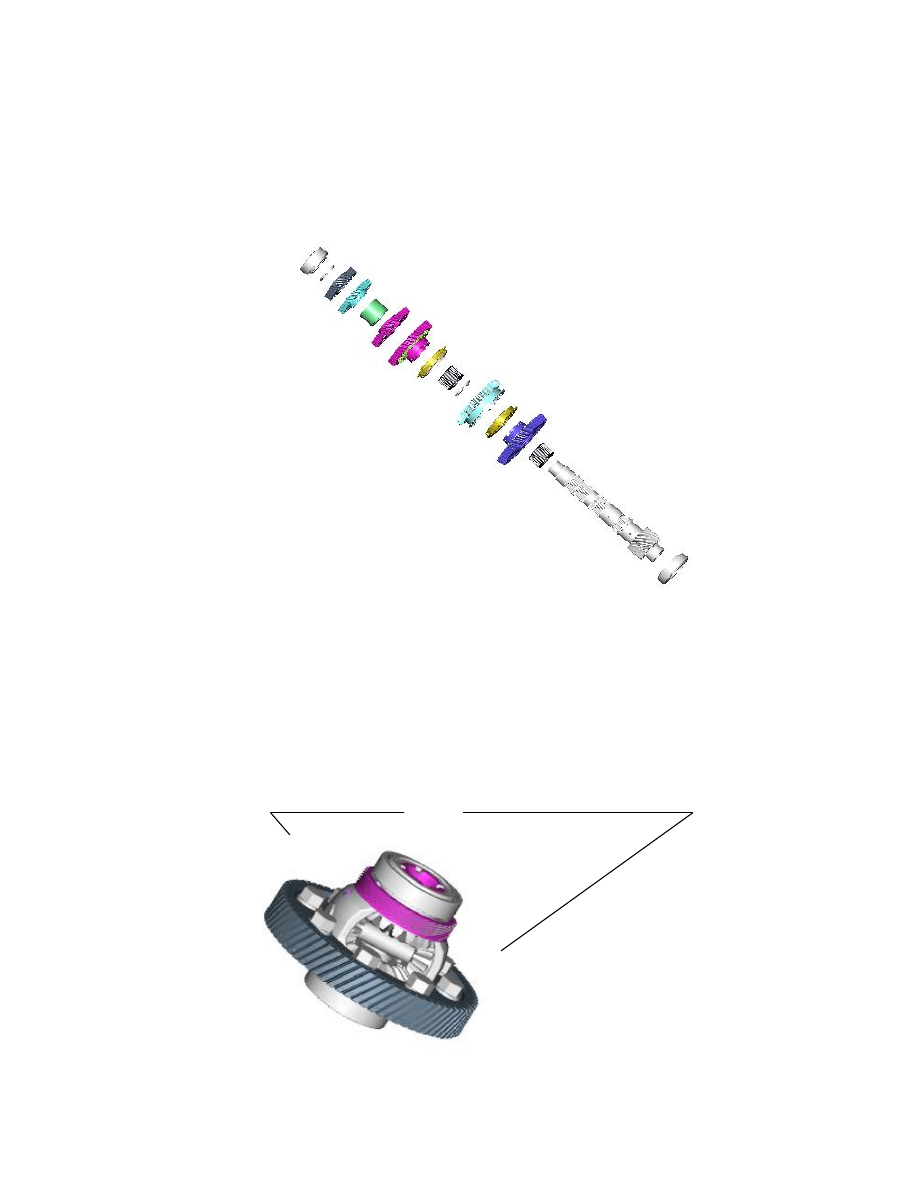

The  method  and  process  for  disassembly  of  output  shaft  are  basically  the  same  as  those  for  input

shaft and the output shaft can be disassembled to the status as shown in Figure 12.



Figure 12

12. Disassembly of differential

As shown in Figure 13, use a special tool to take off the two bearings first, remove the bolts for driven

gear and differential housing, remove the driven gear, knock off the fixing pin of the planetary gear, and then

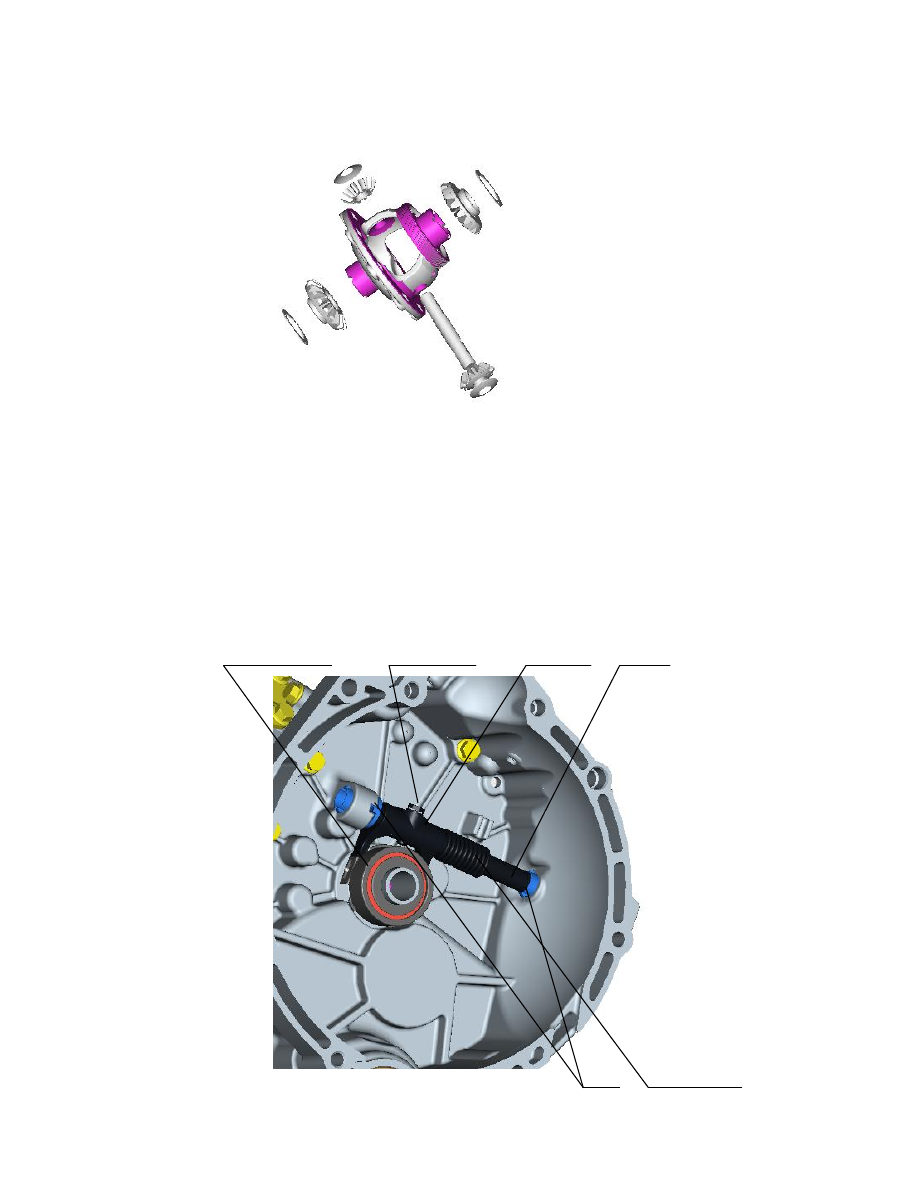

take out every part inside the differential (Figure 14).



Fixing pin of planetary gear

    Bolts for driven gear and differential housing (8 in total)























Figure 13

16



Figure 14

13. Disassembly of release mechanism of clutch

As shown in Figure 15, take off release bearing of the clutch first, remove the bolts for release fork, and

then  draw  the  release  shaft  assembly  off  the  clutch  housing  (during  the  drawing  off  process,  be  sure  to

prevent the release  return  spring  from  ejection); also, remove the bush and  dismount release  mechanism of

the clutch from the clutch housing.



          Release bearing of clutch

  Bolts for release fork

  Release fork        Release arm





































Bush          Release return spring
