Figure 14

13. Disassembly of release mechanism of clutch

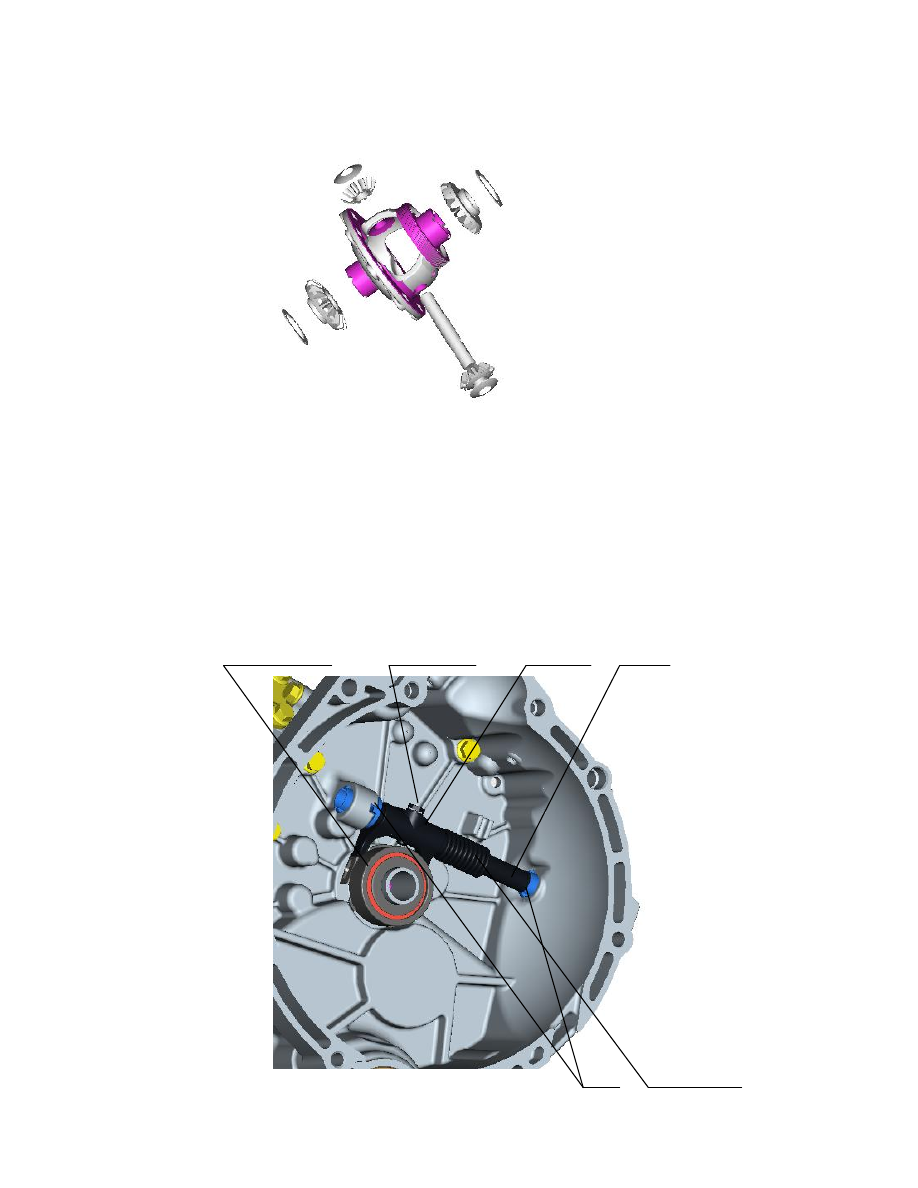

As shown in Figure 15, take off release bearing of the clutch first, remove the bolts for release fork, and

then  draw  the  release  shaft  assembly  off  the  clutch  housing  (during  the  drawing  off  process,  be  sure  to

prevent the release  return  spring  from  ejection); also, remove the bush and  dismount release  mechanism of

the clutch from the clutch housing.



          Release bearing of clutch

  Bolts for release fork

  Release fork        Release arm





































Bush          Release return spring

17

Figure 15

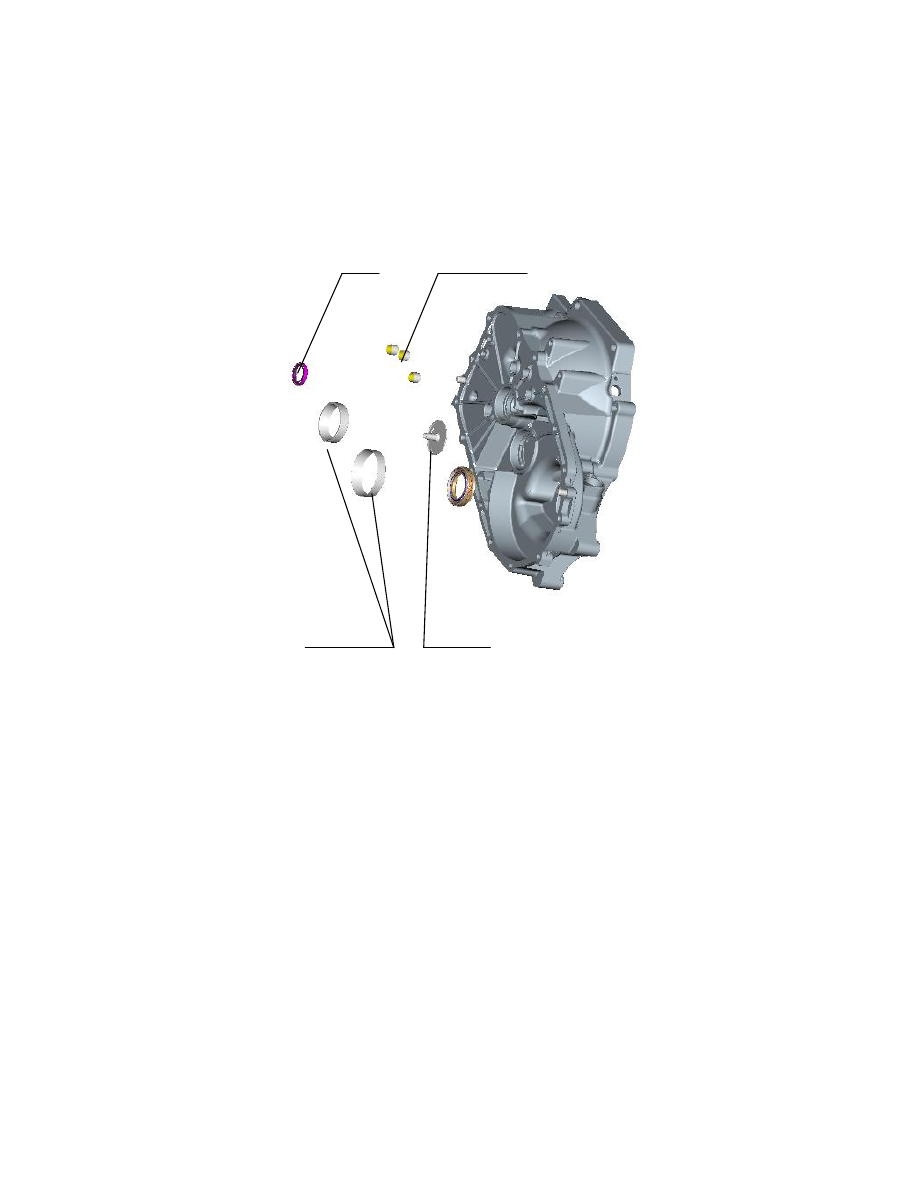

        Be  sure  to  use  special  tool  and  be  careful  to  remove  the  oil  seal  on  the  clutch  housing,  because

excessive deformation or damage of the oil seal may result in oil leak of the transmission. Use a special tool

to remove the two oil seals on the clutch housing, and then remove the remaining bushes, oil ducts and outer

rings  of bearings  as shown in  Figure  16. Replacing with  new oil  seals  after the  former ones are removed is

recommended.

                                                        Oil seal

Fork shaft bearing (3)



































Outer ring of bearing

          Oil duct

  Figure 16

14. Disassembly of transmission housing

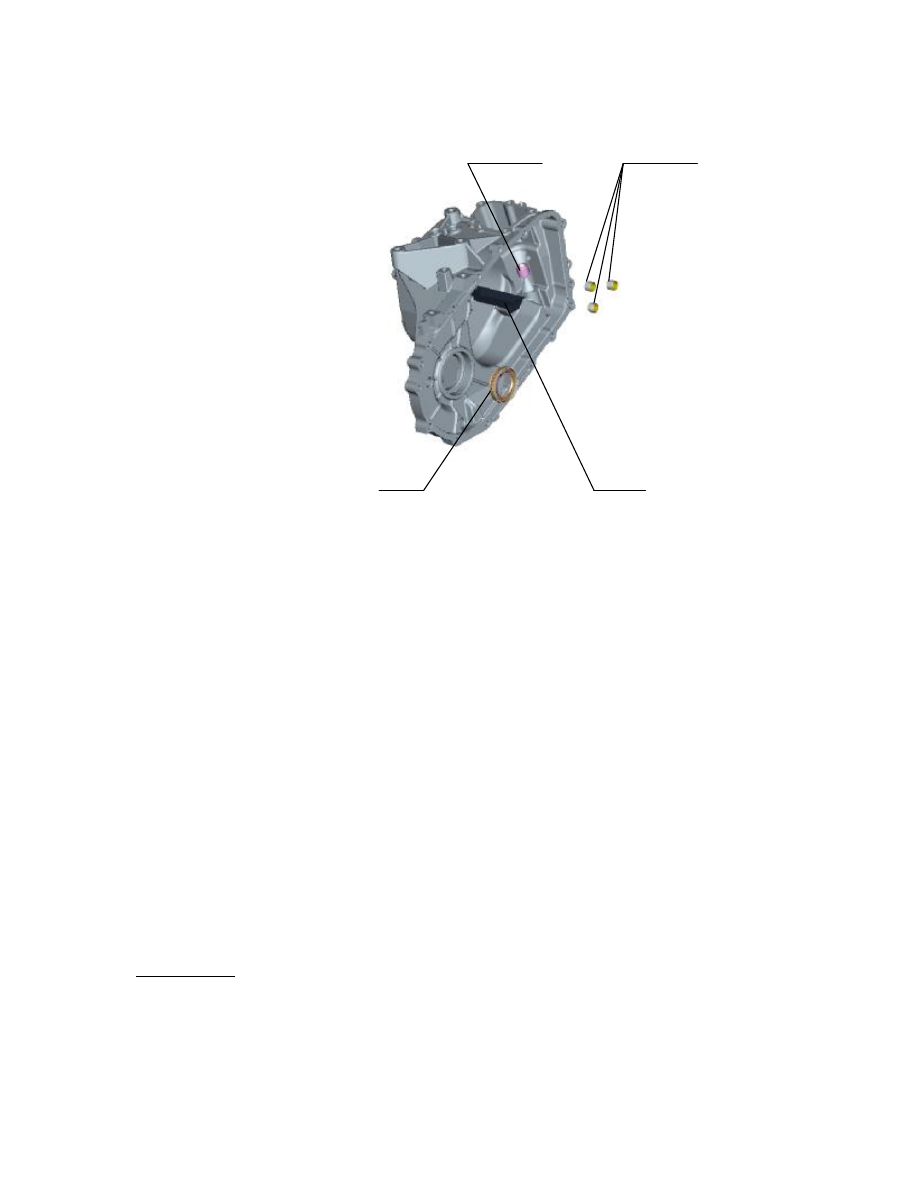

As  shown  in  Figure  17,  use  a  special  tool  to  remove  the  oil  seal  of  transmission  housing,  and  then

remove oil drain channel, fork shaft bush and linear bearing.

18



                                                                        Linear bearing





Fork shaft bush





                                  Oil seal                                                Oil drain channel

                                                                Figure 17

Chapter Three Assembly and Regulation of QR513 Transmission

I. Assembly of QR513 Transmission

After disassembly, visually inspect parts for any abnormal condition such as deformation etc, and make

records; Replace the damaged parts, clean and wash all parts, then reassemble.

1. Assembly of differential assembly

Fit adjustment gaskets respectively at backsides of the two half axle gears, and then install the two half

axle gears together with their gaskets into the differential. When fitting adjustment gaskets for the half axle

gears, select the gasket with thickness as 1.2mm first. Fit spherical washers for the planetary  gear, and then

simultaneously  engage  the  two  planetary  gears  with  the  two  half  axle  gears  (fit  them  to  correct  positions

while turning the gears). Insert the planetary gear shaft; note that the fixing pin hole on the shaft should align

correctly  with  that  on  the  differential  housing  both  in  the  position  and  along  the  direction.  Measure  the

clearance  between  the  half  axle  gear  and  the  planetary  gear,  and  the  normalized  value  should  be

0.025~0.150mm; if the clearance  does not  conform to the normalized value, replace the adjustment gaskets

for  the  half  axle  gear,  and  then  re-measure  the  clearance  until  it  conforms  to  the  standard  with  uniform

clearance at both sides. Drive down the fixing pin of planetary gear shaft from the fixing pin hole at the side

of differential housing with  flange with the pin  with end  surface of the pin hole. Install driven gear of main

decelerator  and  ensure  that  the  installation  end  surface  of  the  gear  fits  well  with  the  end  surface  of  the

differential housing, and then fix the driven gear of main decelerator with bolts (apply sealant to full thread

19

of the bolt before installation); screw the bolts home with the torque as 130±5Nm cornerwise and alternately;

respectively  press  in  an  inner  ring  of  front  and  rear  bearings  from  each  of  both  ends  of  the  differential

housing  and  check  if  it  has  been  pressed  to  the  designated  position.  Note  that  the  lubricant  applied  onto

adjustment  gaskets  for  half  axle  gears,  planetary  gear  gaskets,  junction  surface  of  planetary  gear  and

planetary  gear  shaft,  junction  surface  of  half  axle  gear  and  differential  housing  should  be  the  same  as  that

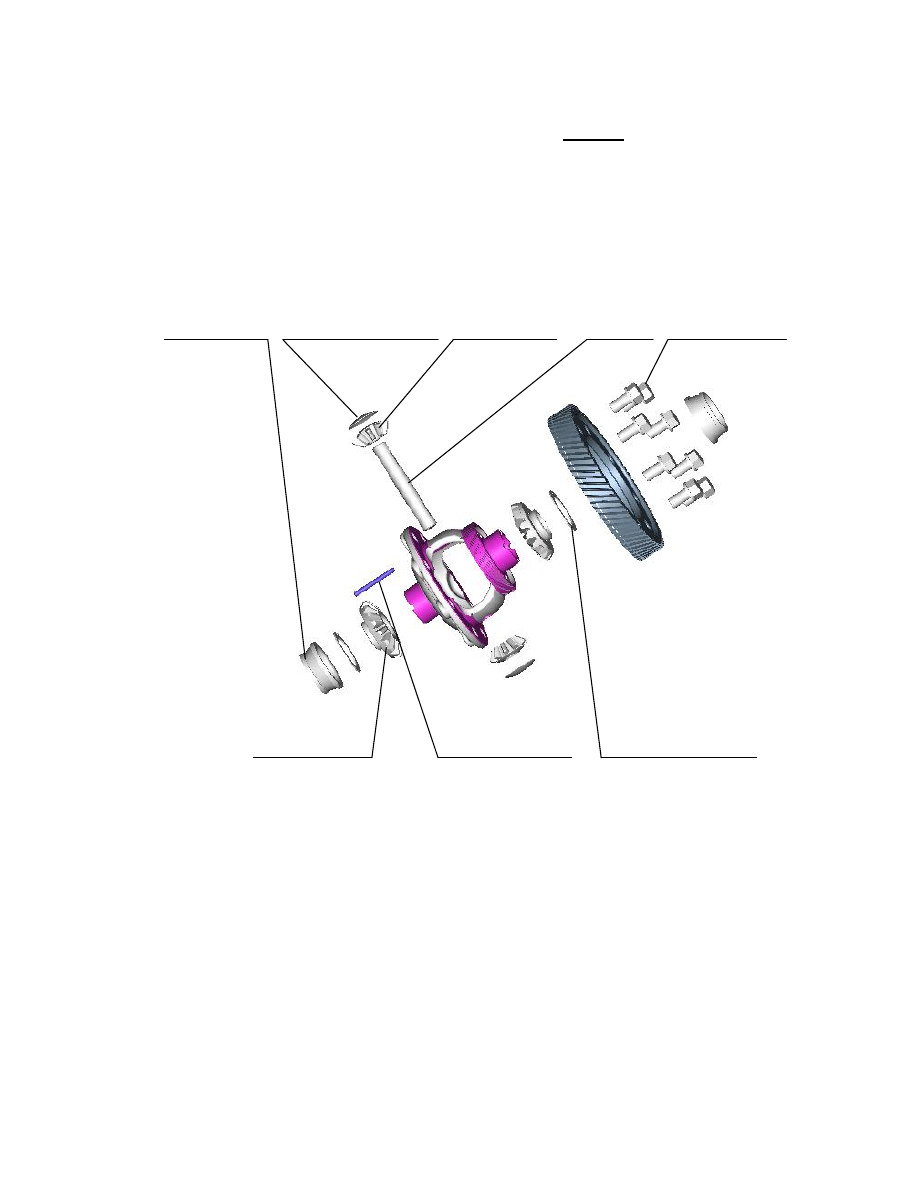

used inside the transmission. Refer to Figure 18.







Planetary gear (2)        Planetary gear shaft      Connecting bolt (8)



Half axle gear (2)





                                                                                      Figure 18

2. Assembly of clutch housing

Use  a  hammer  and  a  special  tool  to  fit  oil  seal  of  input  shaft  with  spring  side  of  the  oil  seal  up  and

grease  applied to lip  of the  oil seal. Use  a  special tool  and  a  hamper to  fit right side  oil seal  of  differential

with end surface of the oil seal flush with the housing surface, and then apply grease to lip of the oil seal. See

Figure 19.

Inner ring of

bearing (2)

Adjustment  gasket

for  planetary  gear

(2 sheets)

Fixing  pin  of  planetary

gear shaft

Adjustment  gasket  for  half

axle gear (2 sheets)
