4.3 Removal of Front Axle Assembly

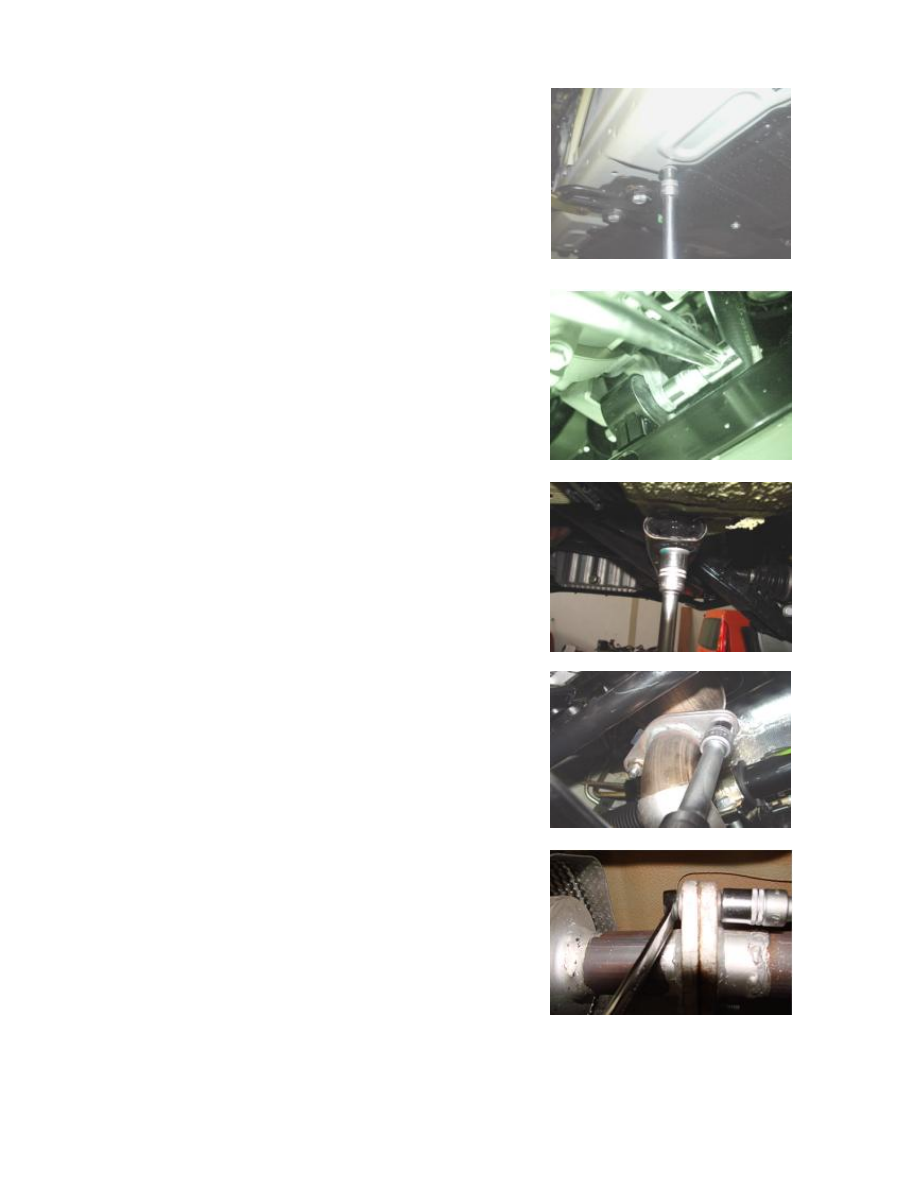

4.3.1 Remove the fixing bolts from the chassis mud guard to remove

the mud guard assembly.



Torque: 3±0.5 Nm







4.3.2  Remove  the  front  bracket  bolts  of  the  transmission  from  the

secondary vehicle frame with 19# socket.

Torque: 110±10 Nm













4.3.3  Remove  the  rear  bracket  bolts  of  the  transmission  from  the

secondary vehicle frame with 19# socket.

Torque: 110±10 Nm











4.3.4  Remove  the  two  connecting  bolts  of  front  exhaust  pipe  with

15# socket.

Torque: 50±5 Nm













4.3.54  Remove  the  two  connecting  bolts  of  front  exhaust  pipe  and

rear muffler with 15# socket.



Torque: 50±5 Nm

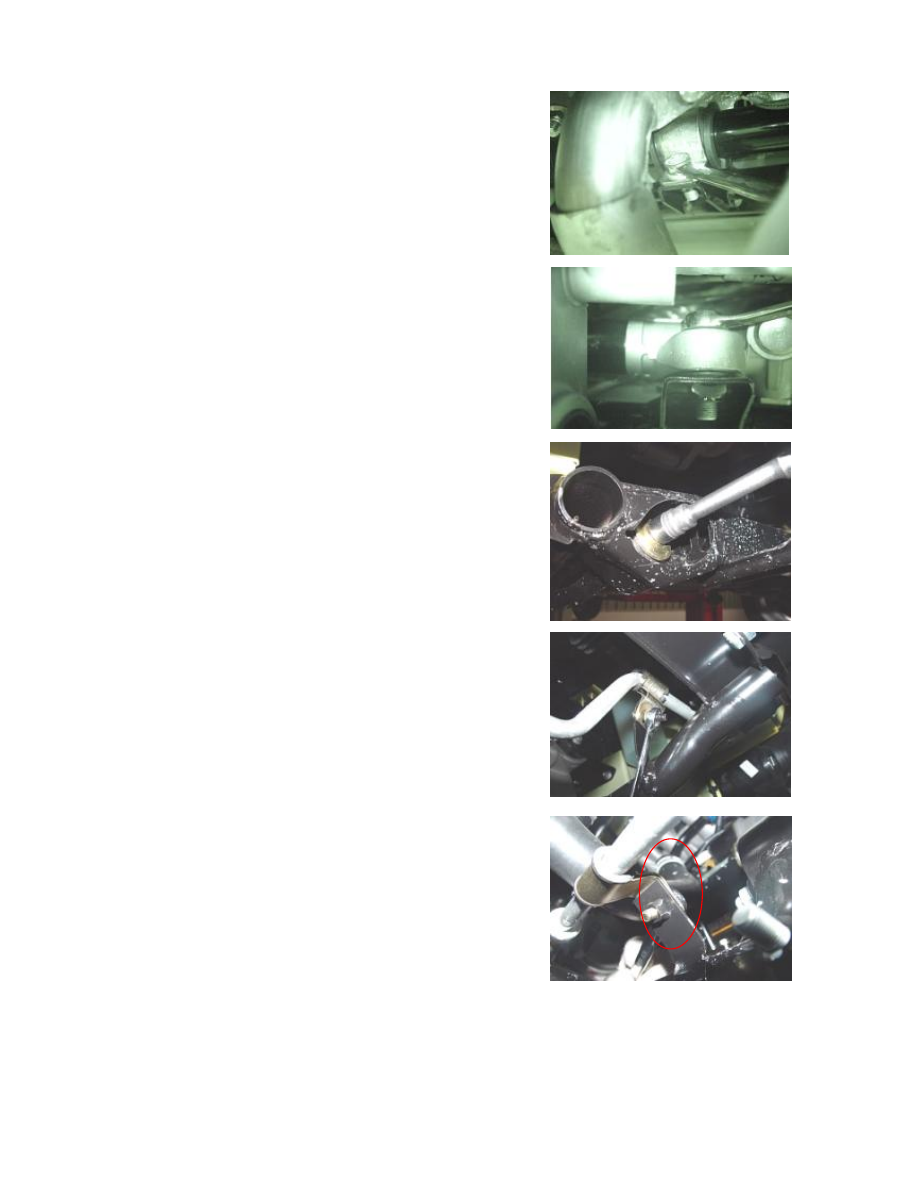

4.3.6 Remove the fixing bolts at the right side of the booster steering

gear with 13# wrench.

Torque: 75±5 Nm











4.3.7 Remove the fixing bolts at  the left side of the booster steering

gear with 15# wrench.

Torque: 75±5 Nm











4.3.8  Remove  the  fixing  bolts  of  propelling  rod  and  secondary

vehicle frame with 19# socket.

Torque: 105±10 Nm













4.3.9  Remove  the  fixing  bracket  of  the  A/C  pipeline  from  the

secondary vehicle frame with 10# wrench.

Torque: 25±2.5 Nm











4.3.10  Remove  the  fixing  bracket  of  the  condenser  from  the

secondary vehicle frame with 13# wrench.

Torque: 45±5 Nm

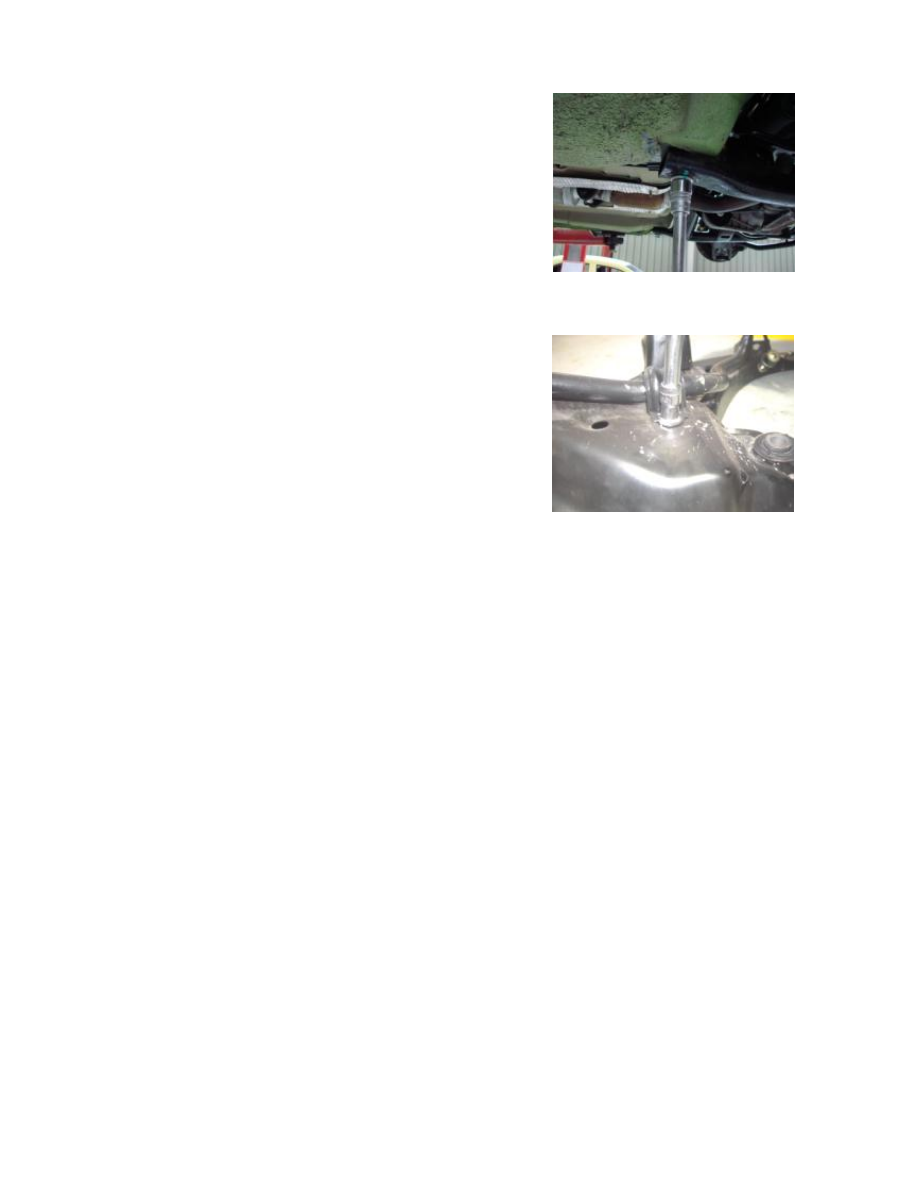

4.3.11 Remove the four connecting  nuts of secondary vehicle  frame

and vehicle body with 18# socket to remove the front axle assembly.



Torque: 150±10 Nm













4.3.12  Remove  the  fixing  bolts  and  nuts  from  the  rubber  sleeve  of

the stabilizer rod with 10# wrench.

Torque: 50±5 Nm















5. Installation Procedure

Refer to the removal procedures of front axle and front suspension.







II. Removal/Installation and Overhaul of Rear Axle and Suspension

1. System Structural Diagram

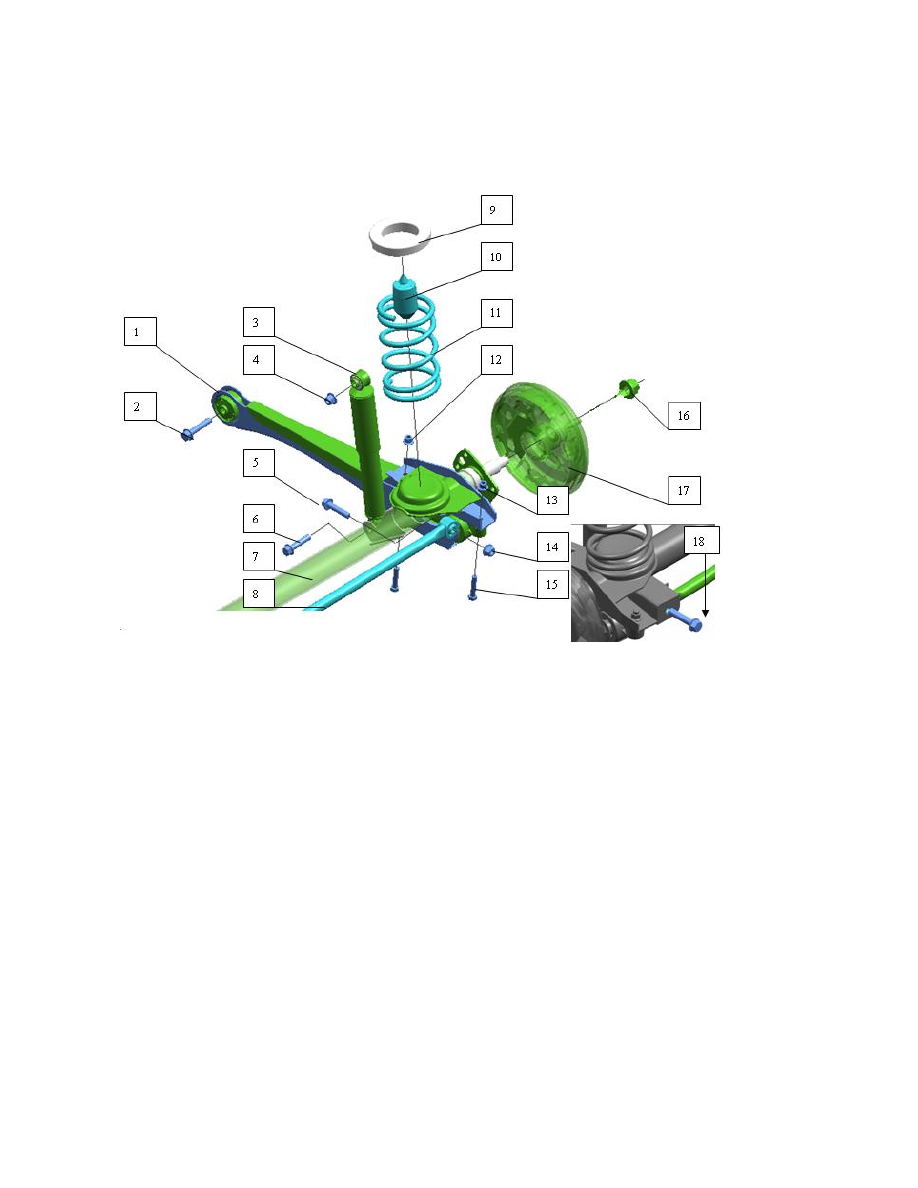

Structural diagram of Rear Axle and Suspension System

1



Rear trailing arm assembly

7



Rear shaft welding assembly



13



Nut



2



Bolt



8



Cross stay assembly

14



Nut



3



Rear shock absorber assembly



9



Rear spring cushion

15



Bolt



4



Nut



10



Rear bumper block

16



Lock nut



5



Bolt



11



Rear coil spring



17



Rear brake band drum assembly

6



Bolt



12



Nut



18



Bolt
