Chery QQ6 (S21) / S12LHD. Manual - part 64



TABLE OF CONTENTS

Chapter 1  Overview of Vehicle .........................................................................................................4

1. Overview of Engine .................................................................................................................4

2. Overview of Transmission .......................................................................................................4

3. Rubbing Numbers ....................................................................................................................4

3.1. Vehicle Identification Number (VIN) ...........................................................................4

3.1.1. VIN position.......................................................................................................4

3.1.2. Meaning of VIN code ........................................................................................5

3.2. Engine Number .............................................................................................................6

3.2.1. Engine number position .....................................................................................6

3.2.2. Meaning of Engine Number...............................................................................6

3.3. Transmission Number ...................................................................................................9

3.3.1. QR513 series transmission nubmer position......................................................9

3.3.2. Meaning of QR513 series transmission number ................................................9

Chapter 2  Technical Specifications................................................................................................. 11

1. Specification Table................................................................................................................. 11

1.1.    Engine specification table ........................................................................................ 11

1.2. Transmission specification table ................................................................................. 11

2. Oil/Fluid Capacity Table ........................................................................................................12

3. Oil/Fluid Specifications Table ...............................................................................................12

Chapter 3  Basic Operation and Adjustment ....................................................................................13

1. Vehicle Delivery Check .........................................................................................................13

1.1. Interior and exterior ....................................................................................................13

1.2. Engine compartment section .......................................................................................13

1.3. Manipulation and control section................................................................................13

1.4. Engine startup check ...................................................................................................13

1.5. Engine shutdown check ..............................................................................................14

1.6. Each light turnoff check ..............................................................................................14

1.7. All doors open check...................................................................................................14

1.8. Vehicle uplift check.....................................................................................................15

1.9. Vehicle jackdown c.Check ..........................................................................................15

1.10. Final check ................................................................................................................15

1.11. Final preparation .......................................................................................................15

2. Vehicle Jack Lift Points .........................................................................................................15

2.1. Position of front jack lift point ....................................................................................15

2.2. Position of rear jack lift point .....................................................................................16

3. Towing ...................................................................................................................................16

3.1. Towing position...........................................................................................................16

3.2. Towing method ...........................................................................................................17

4. Instrument Setting..................................................................................................................17

4.1. Clock setting ...............................................................................................................17

4.2. Mileage setting............................................................................................................18

4.3. Maintenance indicator light reset ................................................................................18

5. Battery Check ........................................................................................................................18

6. Airbag Check .........................................................................................................................18

7.    Engine Oil Check................................................................................................................19

7.1. Oil level check ............................................................................................................19

7.2. Method to replace the engine oil.................................................................................19

8. Transmission Oil Check.........................................................................................................20

8.1. Oil level check ............................................................................................................20

8.2. Method to replace the transmission oil .......................................................................20

9. Trouble Diagnosis of Electronic Control System...................................................................20

10. Lubrication and Maintenance of All Hinges and Door Locks .............................................21

11. Wiper System Check ............................................................................................................21

11.1. Wiper blade check and maintenance .........................................................................21

11.2. Nozzle check and adjustment....................................................................................21

12. Coolant Check......................................................................................................................22

13. Check and Maintenance of Windscreen Cleaning Fluid ......................................................23

14. Tire Check............................................................................................................................24

14.1. Pattern depth check ...................................................................................................24

14.2. Tire pressure check ...................................................................................................24

15. Timing Belt Check ...............................................................................................................24

16. Check and Maintenance of Engine Accessaries’ Belts.........................................................25

17. Check and Adjustment of Clutch .........................................................................................25

18. Check and Maintenance of Brake System ...........................................................................25

19. Check and Maintenance of Vehicle Bottom.........................................................................26

20. Check and Maintenance of Intake and Exhaust Systems.....................................................28

21. Check and Maintenance of Fuel System..............................................................................28

22. Check and Maintenance of Steering System........................................................................28

23. Check and Maintenance of A/C System ..............................................................................29

24. Check and Replacement of Three Filters .............................................................................30

25. Four-Wheel Alignment Check .............................................................................................31

26. Lamp Check .........................................................................................................................32

27. Exhaust Emission.................................................................................................................33

Chapter 4    Regular Maintenance Specifications ............................................................................33

1. Regular Maintenance Schedule..............................................................................................33

2. Regular Maintenance Process ................................................................................................35

2.1. Standard first maintenance (5,000 KM) work procedure............................................35

2.2. Standard 15,000 KM maintenance work procedure....................................................37

2.3. Standard 30,000 KM maintenance work procedure....................................................39



Chapter 1  Overview of Vehicle

1. Overview of Engine

The QQ6 car is equipped with a engine of 1.3L or 1.1L displacements which is developed and

produced by CHERY Automobile Co.. Ltd. The models of the eninge are: SQR473 F and SQR472 F

respectively. Two kinds of engines have the following characteristics:

SQR473 F series:

Vertical, four cylinders, water-cooled, 4 strokes, in-line, double overhead camshaft,

4 valves, multipoint electronic gasoline injection.

SQR472 F series:

Vertical, four cylinders, water-cooled, 4 strokes, in-line, double overhead camshaft,

4 valves, multipoint electronic gasoline injection.

2. Overview of Transmission

QQ6 car is equipped with two kinds of manual transmissions developed by CHERY

Automobile Co.. Ltd.: QR513MHA and QR512. These transmissions have the following

characteristics:

QR513MHA:

Integrated variable differential transmission, two shafts, five gears (five forward gears, one

reverse gear), five forward gears have a synchronizer.

QR512:

Integrated variable differential transmission, two shafts, five gears (five forward gears, one

reverse gear), five forward gears have a synchronizer.

3. Rubbing Numbers

3.1. Vehicle Identification Number (VIN)

3.1.1. VIN position

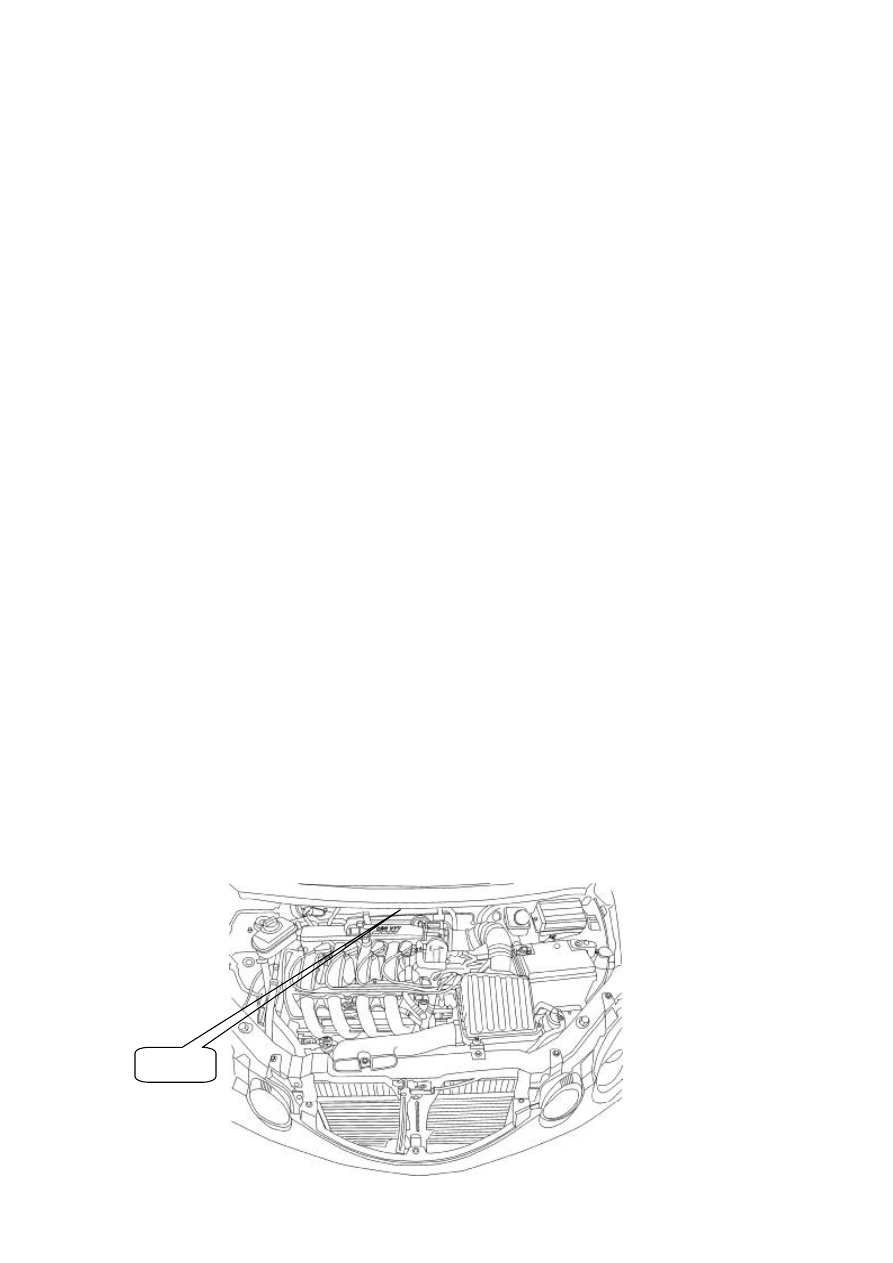

VIN code is engraved on the lower of gutter channel at front side of the vehicle, as shown in

the figure below:

























VIN Code

3.1.2. Meaning of VIN code

1) The VIN code is structured according to the requirements of GB16735.

□

□□        □□○○□○          □○ ○○○○○○









World Manufacturer

Identifier Code

















2)

The application for the World Manufacturer Identifier (WMI) Section is submitted by the
CHERY Company to the Bureau of Automotive Industry of the Ministry of Machinery
Industry. P.R China. Now, the CHERY Automobile Co., Ltd.’s WMI code is LVV.

3)

The Vehicle Descriptor Section (VDS) consists of manufacturer, body style and driving
type, transmission type, engine type, constraint system type and check digit.

i.

The first character of VDS section identifies the make of the vehicle, and the CHERY
brand vehicle is represented as the character D.

ii.

The second character of VDS section represents the body style and driving type: A
for the three-compartment fiver-door 4×2 type; B for the two-compartment five-door
4×2 type; C for the three-compartment four-door 4×2 type: D for the
two-compartment five-door 4×4 type; E for the two-compartment four-door 4×2 type,
F for the three-compartment two-door 4×2 type; and G for the two-compartment
three-door 4×2 type.

iii.

The third character of VDS section means the transmission type, where the digit 1
represents the manual transmission and 2 for automatic transmission.

iv.

The fourth character of VDS section represents the engine type, where the digit 1
represents the 1.5L - 2.0L (2.0L exclusive) series EFI gasoline engine; digit 2 for the
1.5L (1.5L exclusive) or below EFI gasoline engine; digit 4 for the 2.0L - 2.5L (2.5L
exclusive) series EFI gasoline engine.

v.

The fifth character of VDS section identifies the constraint system, where the
character A represents the seat belt, and the character B for the seat belt + air bag.

4)    The sixth character of VDS section is the check digit whose purpose is to provide a means

for verifying the accuracy of any VIN transcription. After the other 16 characters in VIN
have been determined, the check digit shall be calculated.

The Vehicle Indicator Section (VIS) consists of vehicle model year, plant of manufacture,

and sequential number.

① The first character of VIS section represents the vehicle model year. The year shall be

designated as indicated in Table 1 as follows:

Table 1

Year

Code

Year

Code

Year

Code

Year

Code

1999

X

2002

2

2005

5

2008

8

2000

Y

2003

3

2006

6

2009

9

2001

1

2004

4

2007

7

2010

A



M

a

nu

fa

c

tu

rer



B

ody

 S

ty

le

a

nd

 D

riv

ing

 T

y

pe



T

ra

n

smi

ss

ion

 T

y

pe



E

ng

in

e

 T

y

ep



C

ons

tr

a

in

t

S

y

st

em

 T

y

pe



C

h

ec

k

 D

ig

it



M

od

e

l

Y

e

ar



A

ss

e

m

b

ly

P

la

nt



Sequential

Number

VDS Section

VIS Section

WMI Section
