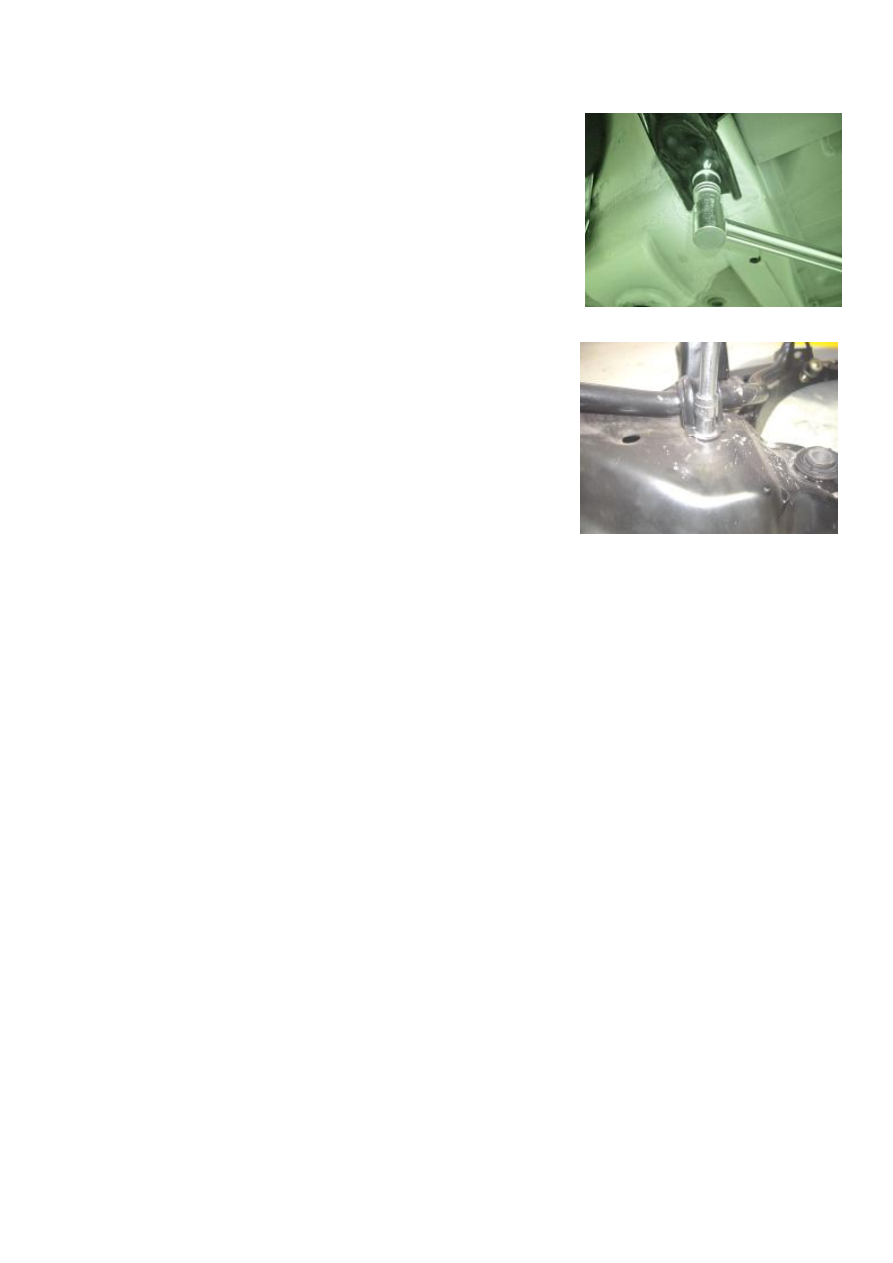

4.1.4 Remove three fixing bolts to the frame from the shock

absorber assy with a 15# sleeve.

Torque: 60±5N.m







4.1.5 Remove the shock absorber assy.







4.2. Removal of control arm assy

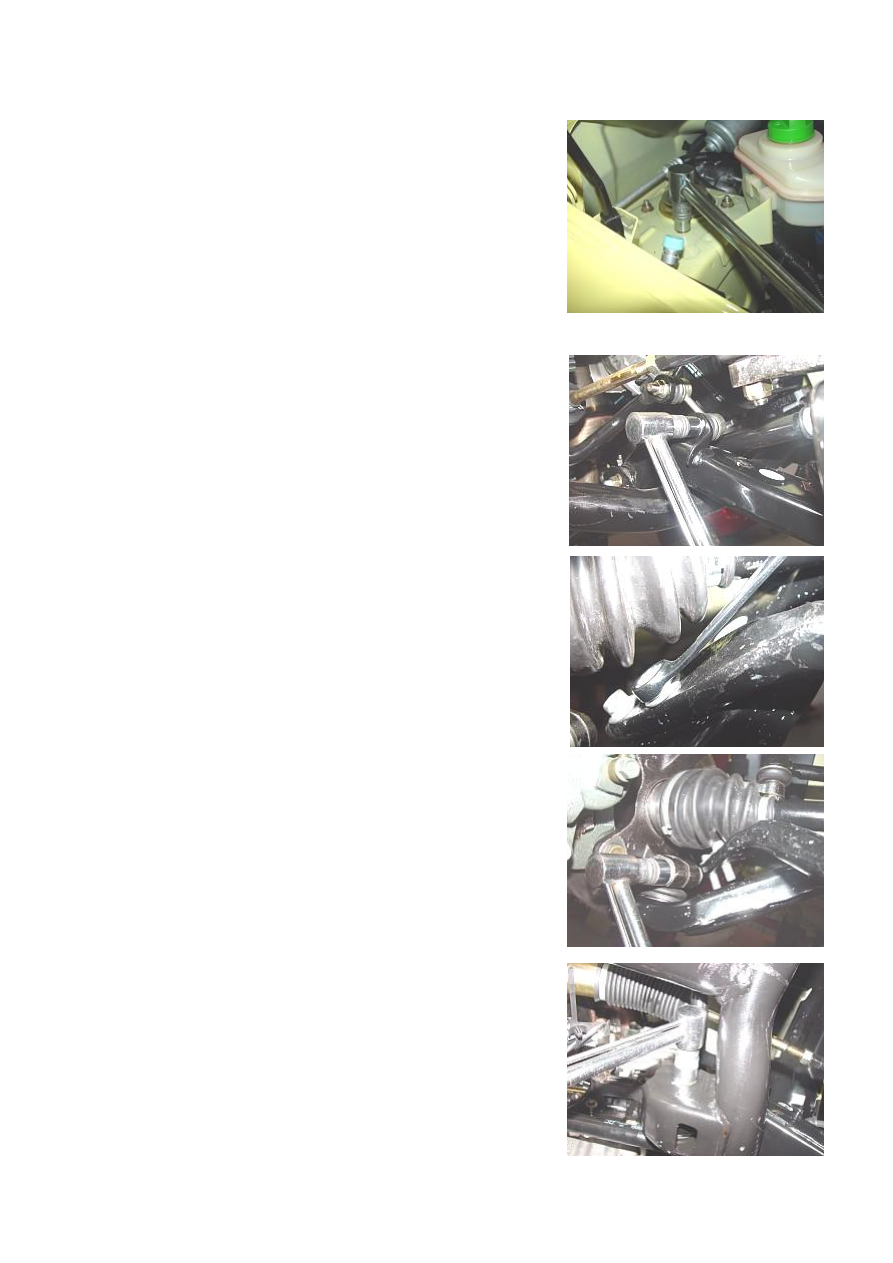

4.2.1 Remove the fixing bolts to the control arm from the front

connecting rod assy with a 15# sleeve.

Torque: 100±10 N.m





4.2.2 Remove the connecting bolts of front push bar and control

arm with a 15# wrench.

Torque: 75±5 N.m















4.2.3 Remove the ball bolts from the control arm and steering

universal joint assy with a 18# sleeve.

Torque: 100±10N.m













4.2.4 Remove the connecting bolts from the control arm and front

axle with a 18# sleeve, and then take off the control arm assy.

Torque: 150±10 N.m









23

4.3. Removal of front axle

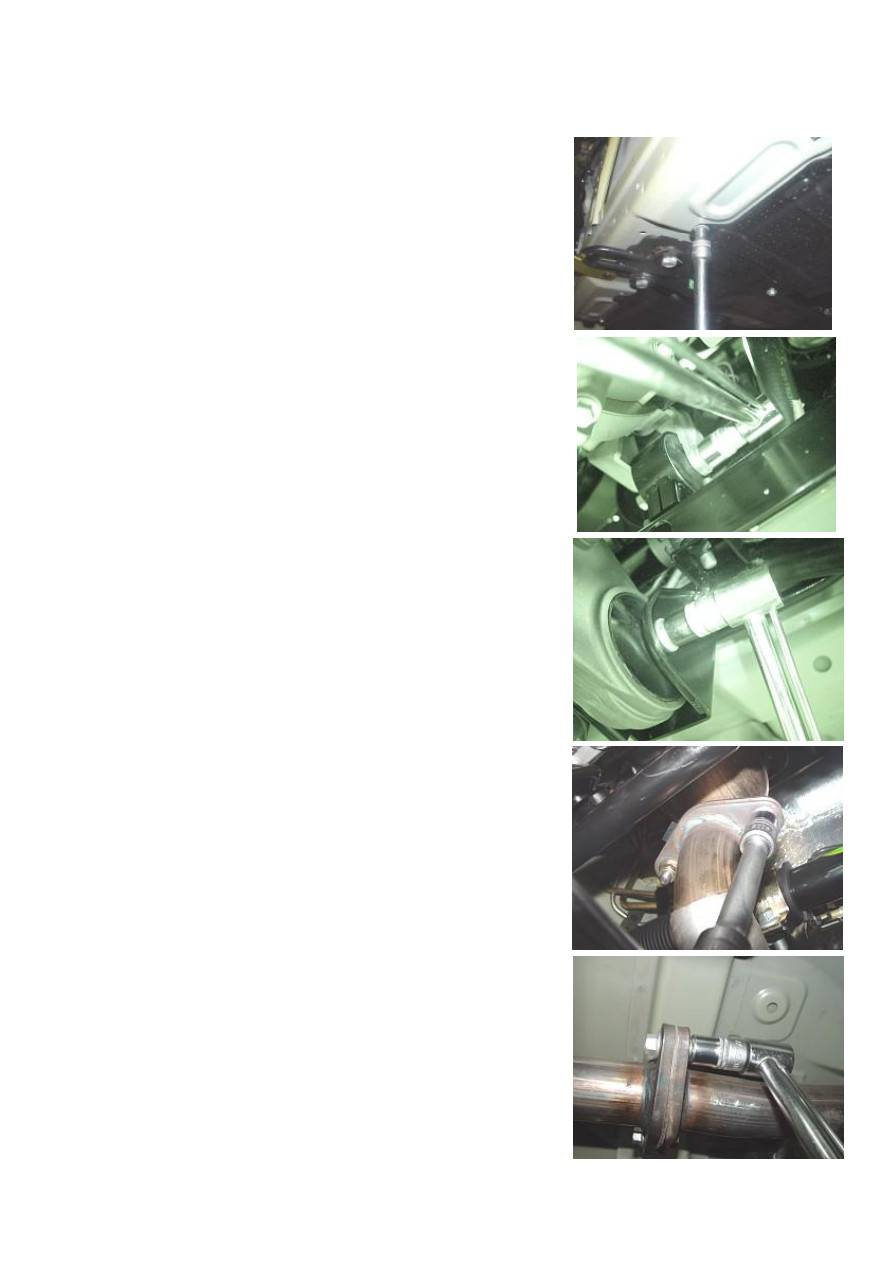

4.3.1 Remove the fixing bolts from the mud guard of chassis with

a 8# sleeve, and then take off the mud guard assy.

Torque: 3±0.5 N.m











4.3.2 Remove the front bracket bolts to the subframe from the

transmission with a 19# sleeve.

Torque: 110±10N.m













4.3.3 Remove the rear bracket bolts to the subframe from the

transmission with a 19# sleeve.

Torque: 110±10N.m













4.3.4 Remove two connecting bolts from the exhaust manifold

with a 15# sleeve.

Torque: 50±5Nm.













4.3.5 Remove two connecting bolts used to connect the exhaust

manifold and rear muffler with a 15# sleeve.

Torque: 50±5Nm.











24

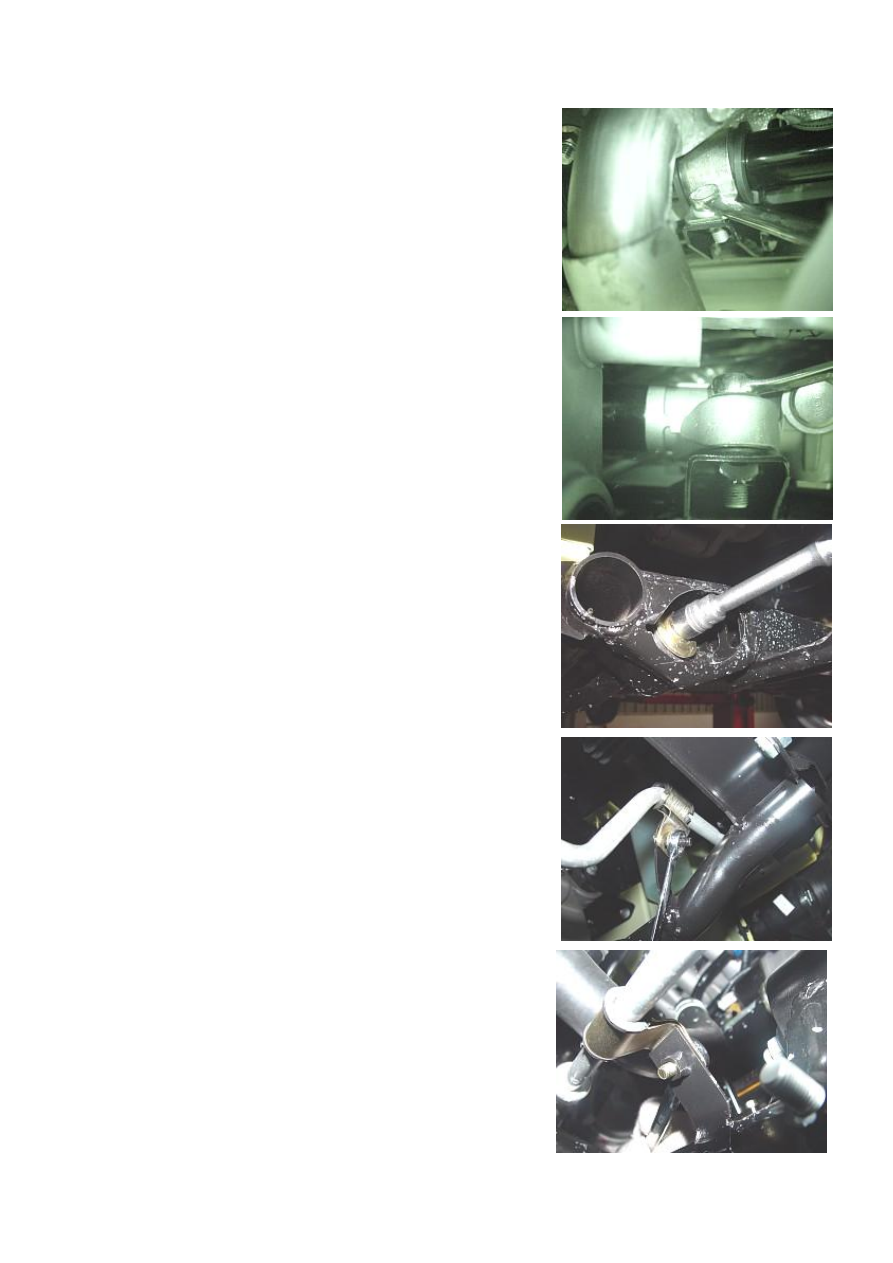

4.3.6 Remove the fixing bolts from the right side of power assist

steering wheel with a 15# wrench.

Torque: 75±5 N.m













4.3.7 Remove the fixing bolts from the left side of power assist

steering wheel with a 15# wrench.

Torque: 75±5 N.m













4.3.8 Remove the fixing bolts used to connect the push bar and

subframe with a 19# sleeve.

Torque: 105±10 N.m













4.3.9 Remove the fixed support from A/C pipeline on the subframe

with a 10# wrench.

Torque: 25±2.5 N.m













4.3.10 Remove the fixed support from the condenser and subframe

with a 13# wrench.

Torque: 45±5 N.m





.





25



4.3.11 Remove four nuts used to connect the subframe and body with

a 18# sleeve, and then take off the front axle assy.

Torque: 150±10 N.m













4.3.12 Remove the fixing bolts and nuts from gum cover of stabilizer

rod with a 13# sleeve.

Torque: 50±5Nm.

5. Installation Step

Refer to Removal Step of Front Axle and Front Suspension System.
