Section 9  Rear Door Harness

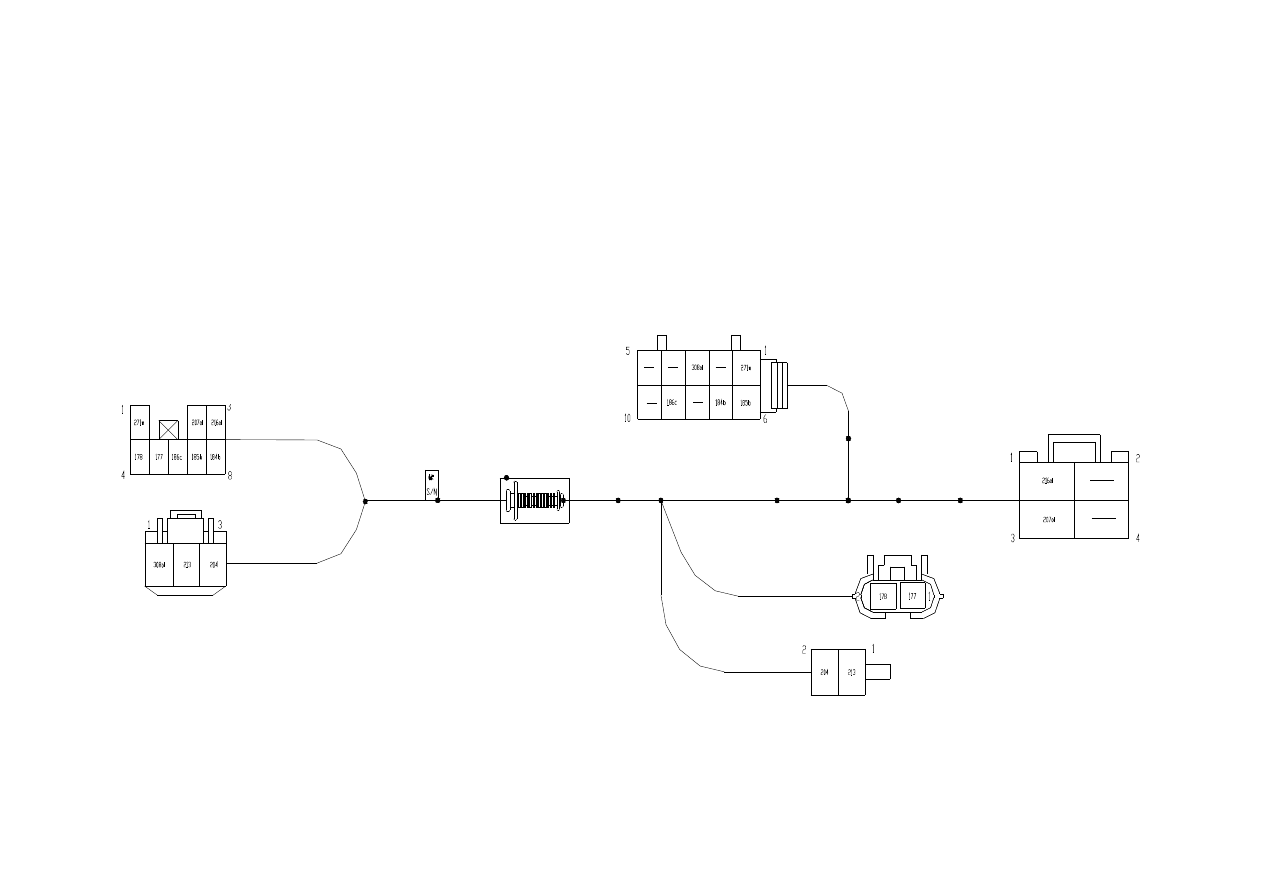

I. Schematic Diagram of Harness

接室内线
束插件B

接室内
线束A

右后窗开关

右后扬声器

右后门锁

Rear Right Door Lock

Rear Right Window Switch

Rear Window Motor

Rear Right Speaker


To Interior Harness
Connector B

To Interior Harness
Connector A

162

II. Main Connectors Description










No

Connector Description

Number of Pin  Connection

Remark

1

Connect  to  interior    harness

connector B

8

Interior harness B



2

Right  rear  window  switch

connector

10

Right  Rear  Window

Switch



3

Rear right door lock connector

4

Rear right door lock



4

Connect  to  interior  harness

connector A

3

Interior harness A



5

Right rear speaker connector

2

Right rear speaker



6

Rear window motor connector

2

Rear window motor



163



III.  Disassembly/Reassembly  of  Rear  Left
Door Inner Harness

Part Number: S21-3724180

(I). Preparation

Tools:

socket wrench, cross screwdriver, flat head screwdriver

(II). Precautions

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

(III). Removal Procedure

1. Removal.

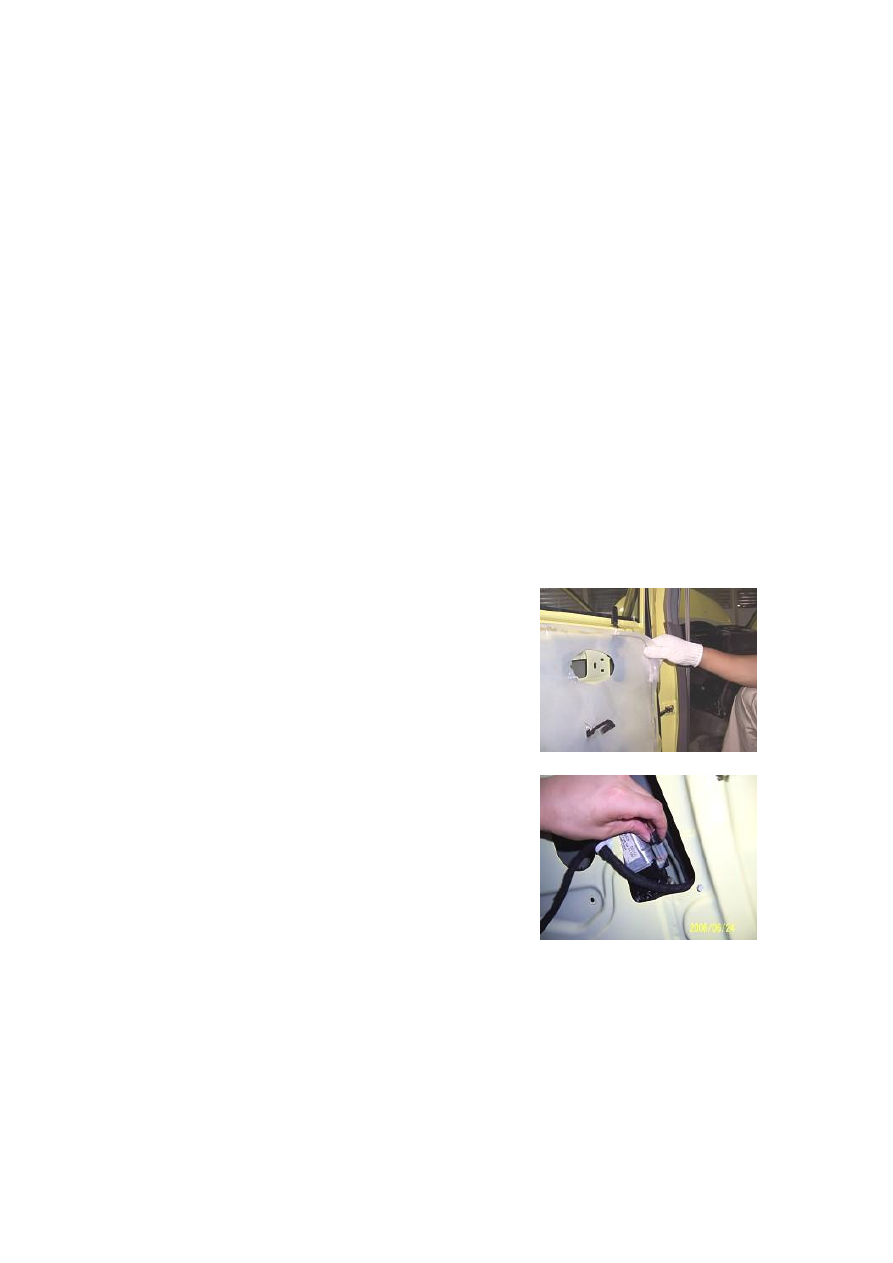

1.1. Remove the rear left door inner guard plate . (See

Disassembly/Reassembly of Door Inner Guard Plate)

1.2. Take off the rear left door inner protective film.

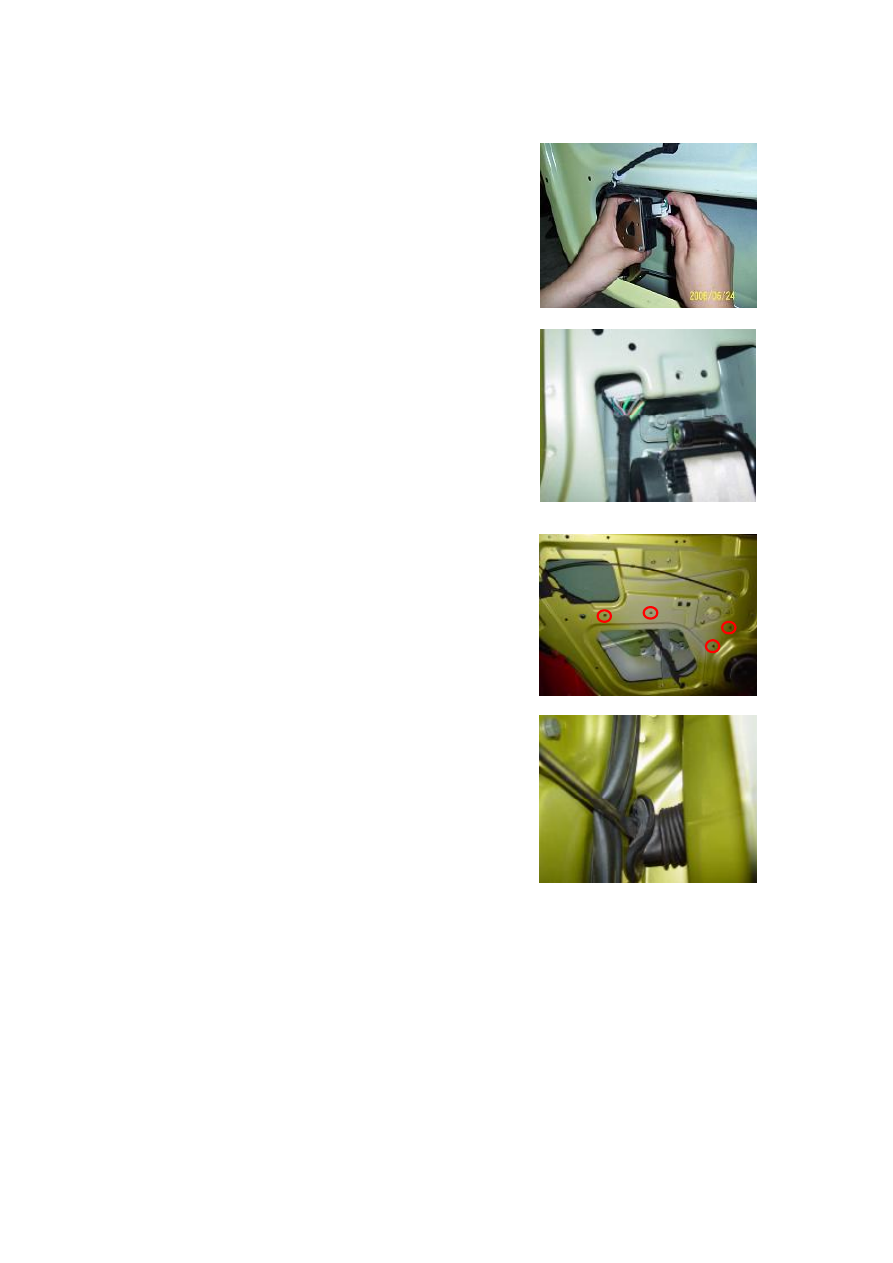

1.3. Pull out the lift motor connector.



















164



1.4. Pull out the door lock harness connector.















1.5.  Pull  out  the  Door  Inner  harness  and  vehicle

interior harness connectors.















1.6. Unclench the harness fixing clips.













1.8. Unclench the Door Inner harness rubber jacket.

1.9.  Take  off  the  harness  assy.  from  the  internal  of

door.











2. Installation.

Install it in the reverse order of removal.





IV.  Disassembly/Reassembly  of  Rear  Right
Door Inner Harness

1. Removal.

Refer to Removal of Rear Left Door Inner Harness.

2. Installation.

Install it in the reverse order of removal.
