Chery QQ6 (S21) / S12LHD. Manual - part 36

141



2.1.8.

Remove

the

C

pillar

trim.

(See

Disassembly/Reassembly of Ceiling)

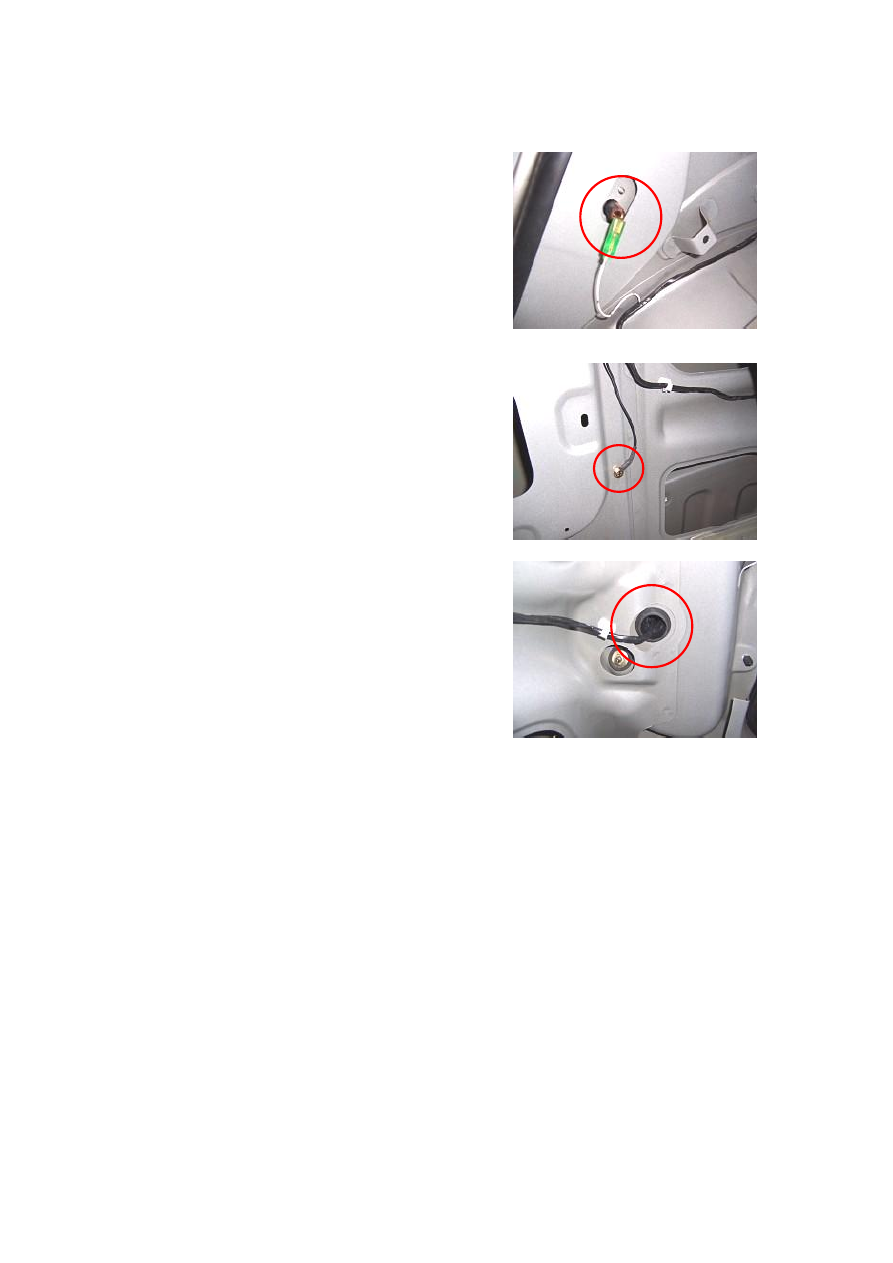

2.1.9. Pull out the rear right door contact switch.















2.1.10. Remove the grounding point.

















2.1.11.  Take  off  the  upper  protecting  cover  of  oil

pump.















2.1.12. Pull out the connector of right tail lamp.





















2.2. Installation.

Install it in the reverse order of removal.







142

Section 5    Instrument Harness Assy

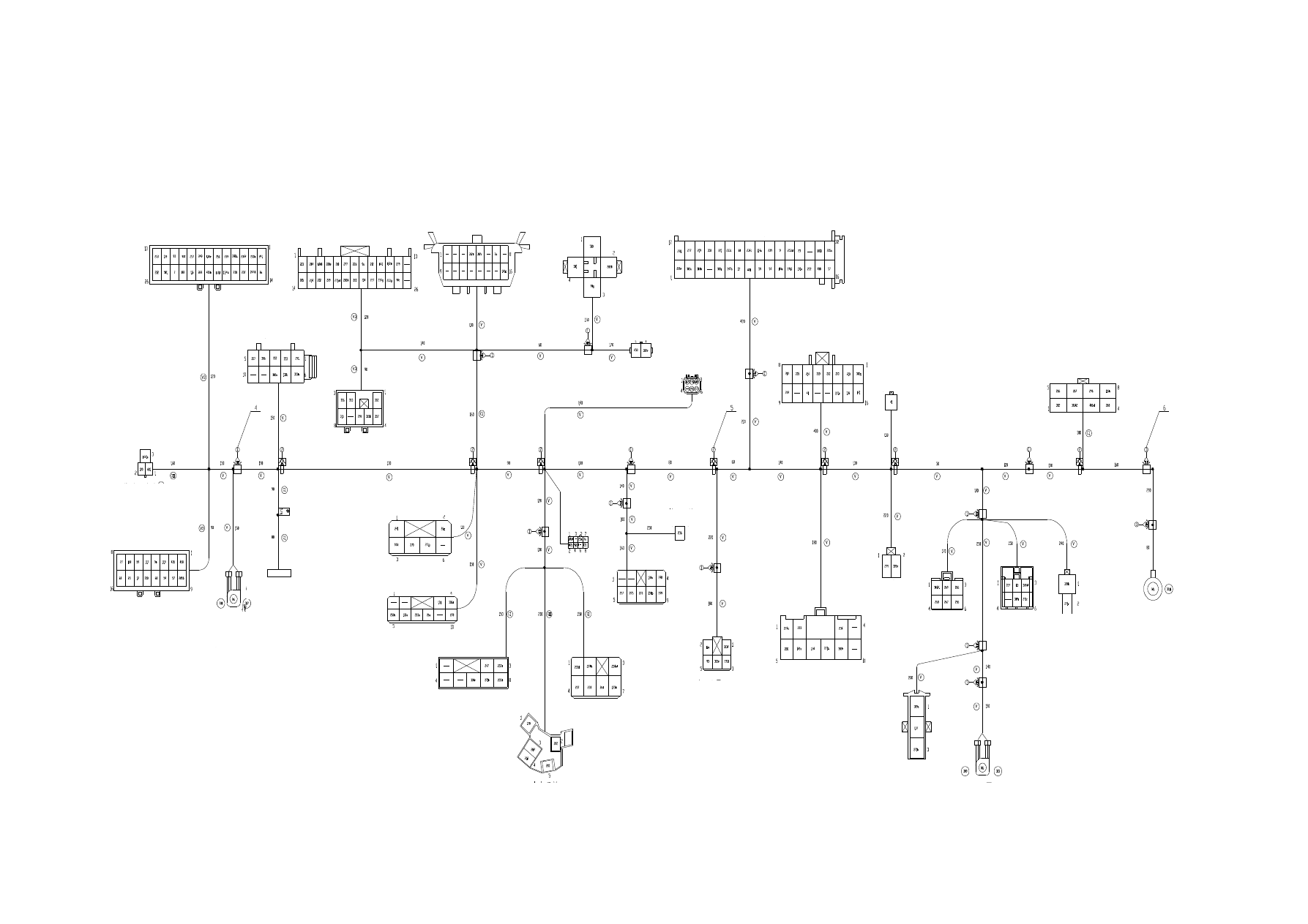

I. Schematic Diagram of Harness

To Engine Compartment Harness A

To  Engine  Compartment
Harness B

To  Engine  Compartment
Harness C

To Interior Harness Connector A    Black

Self-Diagnostic

Stop Switch

Electric  Rear-View
Mirror Switch

Combination Instrument

To Antenna

To A/C Harness

Ground A

Panel Indicator

Anti-theft Indicator

Ground B

Defroster
Switch

Cigarette
Lighter

Fan Switch

Alarm Switch

A/C Switch

Horn Switch

Radio

Air Bag Connector

Clutch Switch

Wiper Switch

(Combination Switch)

Fog Lamp Switch

(Combination Switch)

Turn Signal Dimmer Switch
(Combination Switch)



Anti-theft
Indicator

Nightlight Switch

Headlamp Switch

Ignition Switch

To Interior Harness Connector B

Instrument Electrical Box

Ground C

143

II. Definition of Main Connectors

Connector

Pin

Connect to

1

Nightlight Switch

2

233(JOINT: Ground or power positive, the same below)

3

234(JOINT)

4

248(JOINT)

5

Combined Instruments

6

Wiper Intermittern Relay

7

138(JOINT)

8

Wiper Switch(combination switch)

9

Wiper Switch(combination switch)

10

90(JOINT)

11

A/C Switch

12

Connect to the instrument electrical box

13

253(JOINT)

14

253(JOINT)

15

247(JOINT)

16

Turn signal dimmer switch (combination switch)

17

Turn signal dimmer switch (combination switch)

18

Combined Instruments

19

Combined Instruments

20

Connect to A/C harness

21

Fan Switch

22

116(JOINT)

23

Connect to A/C harness

24

Punch the card at the location near the diagnostic connector

25

Brake lamp Switch

Connect to

engine

compartme

nt harness A

26

Combined Instruments

1

Instrument Electric Device Box

2

Ignition Switch

Connect to

engine

compartme

nt harness C

3

Instrument Electrical Box f18

1

Clutch switch

2

Punch the card at the location near the diagnostic connector

3

Instrument Electrical Box f13

4

9(JOINT)

5

Instrument Electrical Box f12

6

Combined Instruments

7

To Instrument Electrical Box

8

Instrument Electrical Box f14

Connect to

engine

compartme

nt harness B

9

Instrument Electrical Box f16

144

10

Combined Instruments

11

Combined Instruments

12

Combined Instruments

13

Combined Instruments

14

Combined Instruments

15

Combined Instruments

16

Instrument Electric Device Box

1

271(JOINT)

2

Connect to interior harness B

3

Connect to interior harness B

4

Connect to interior harness B

5

Connect to interior harness B

6

Connect to interior harness B

7

138(JOINT)

8

302(JOINT)

9

——

Electric

Rearview

Mirror

Switch

10

——

1

Audio device

2

Audio device

3

140(JOINT)

4

Combined Instruments

5

Combined Instruments

6

Combined Instruments

7

Combined Instruments

8

9(JOINT)

9

Instrument Electric Device Box

10

Instrument Electrical Box f18

11

142(JOINT)

12

Anti-theft indicator

13

——

14

Audio device

15

Audio device

16

Audio device

17

Audio device

18

271(JOINT)

19

Instrument Electrical Box f17

20

Audio device

21

Audio device

22

Defroster Switch;

23

234(JOINT)

24

233(JOINT)

25

90(JOINT)

Connect to

the interior

harness

connectorA

(black)

26

——
