Chapter 3    Removal and Maintenance of Door

I. Disassembly/Reassembly and Maitenance of Front Door

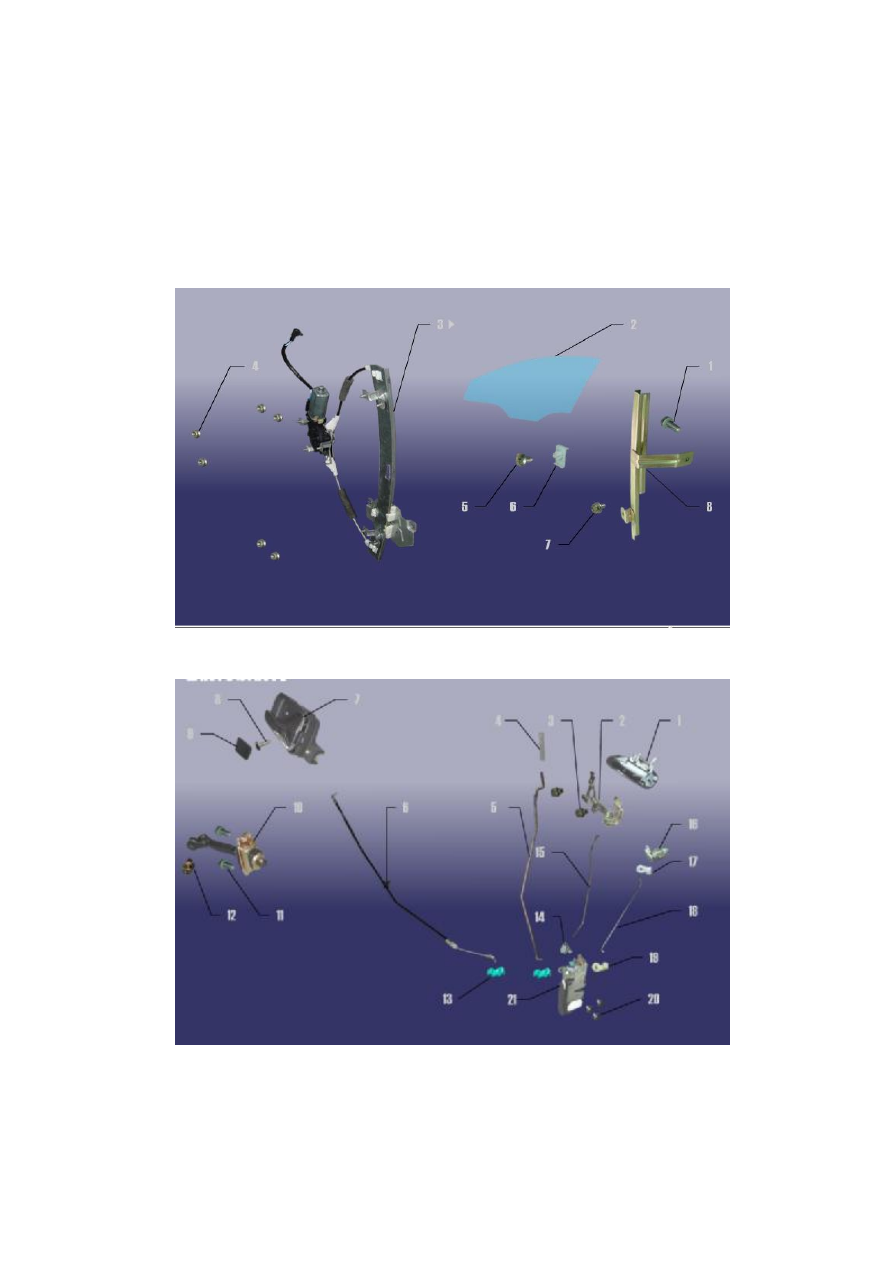

1. System Composition Diagram





































































26

2. Preparation

Tools:

right-angled

screwdriver,

cross

screwdriver, 7#, 10# and 13# sleeves, plier.

3. Precautions

3.1  Please  wear  necessary  labor  protection

supplies to avoid accidents.

3.2 Power off accumulator to avoid damage the

electrical units.

3.3  Use  the  correct  method  to  disassemble  and

assemble the glass to avoid damage.

4. Disassembly/Reassembly Step

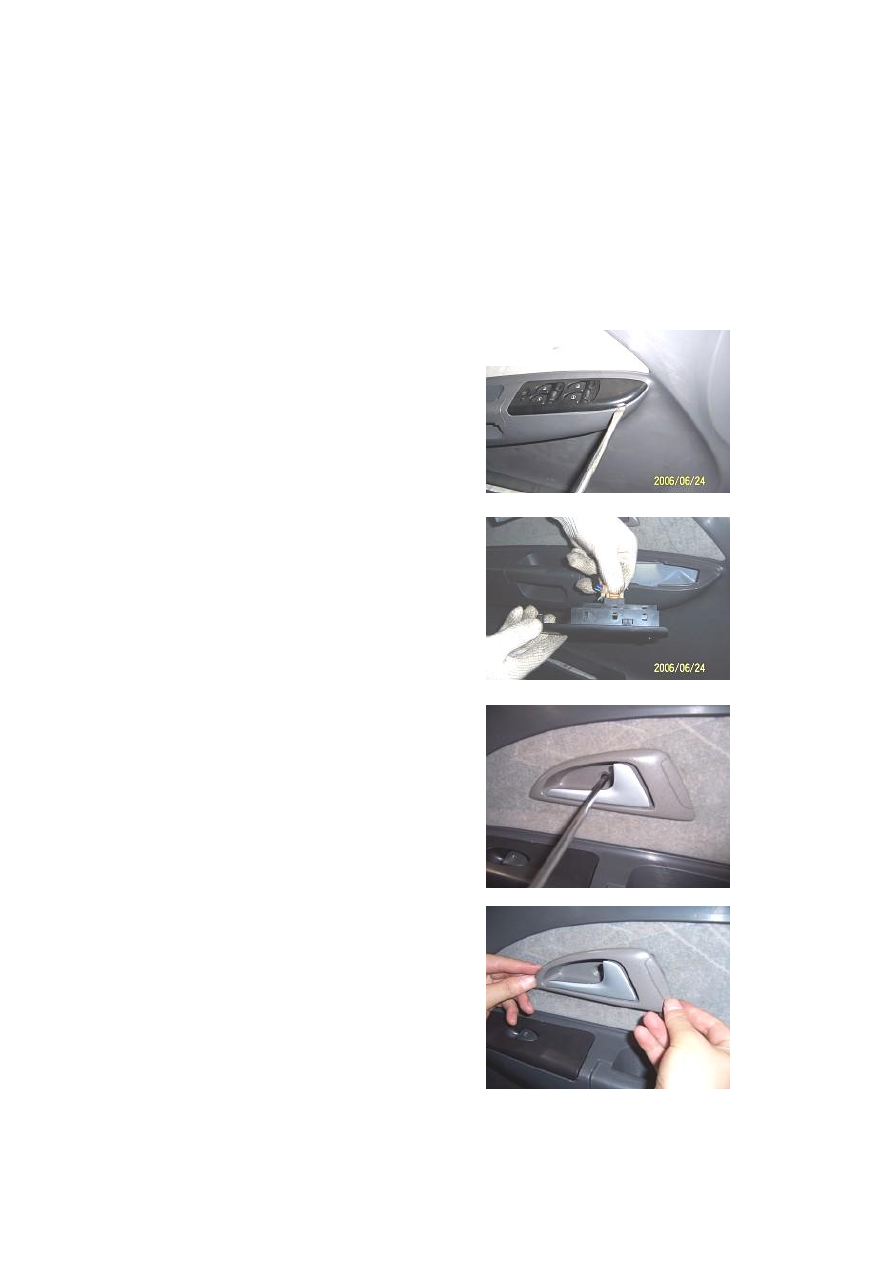

4.1.  Unclench  the  protecting  cover  of  glass

drive switch on the  door inner guard plate with

a right-angled screwdriver.





4.2. Pull out the connector from the glass drive

switch by hand..





4.3. Unscrew the fix screws of front  door inner

handle with a cross screwdriver.















4.4.  Take  off  the  inner  handle  frame  by  both

hands.















27



4.5.  Separate  the  inner  bar  from  the  inner

handle with a right-angled screwdriver.













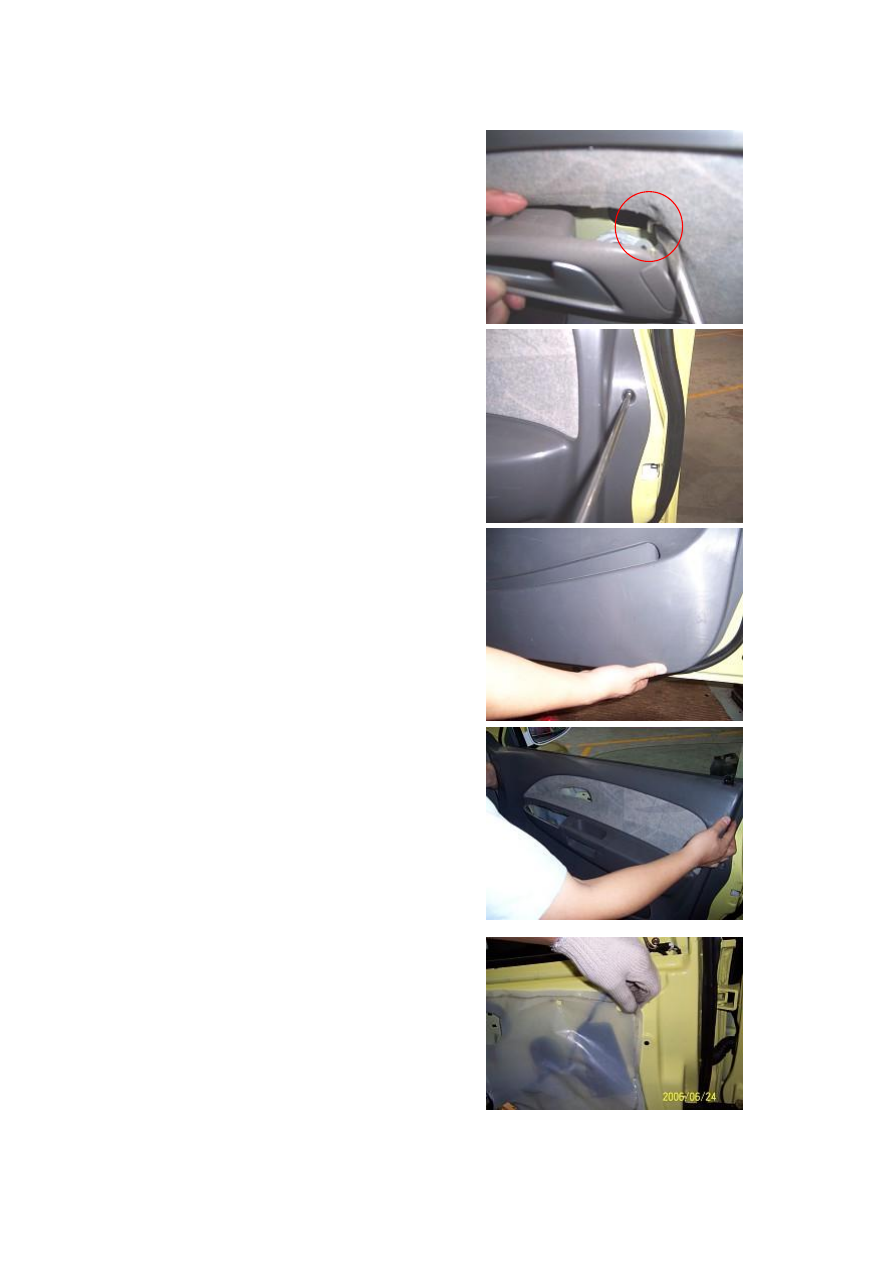

4.6. Remove the fix screws from the front door

inner guard plate with a cross screwdriver.















4.7. Lift up the door inner guard plate from the

lower to upper by both hands.















4.8. Directly take out the door inner guard plate

by both hands.













4.9.  Tear  down  front  door  water-proof  plastic

clothing.















28

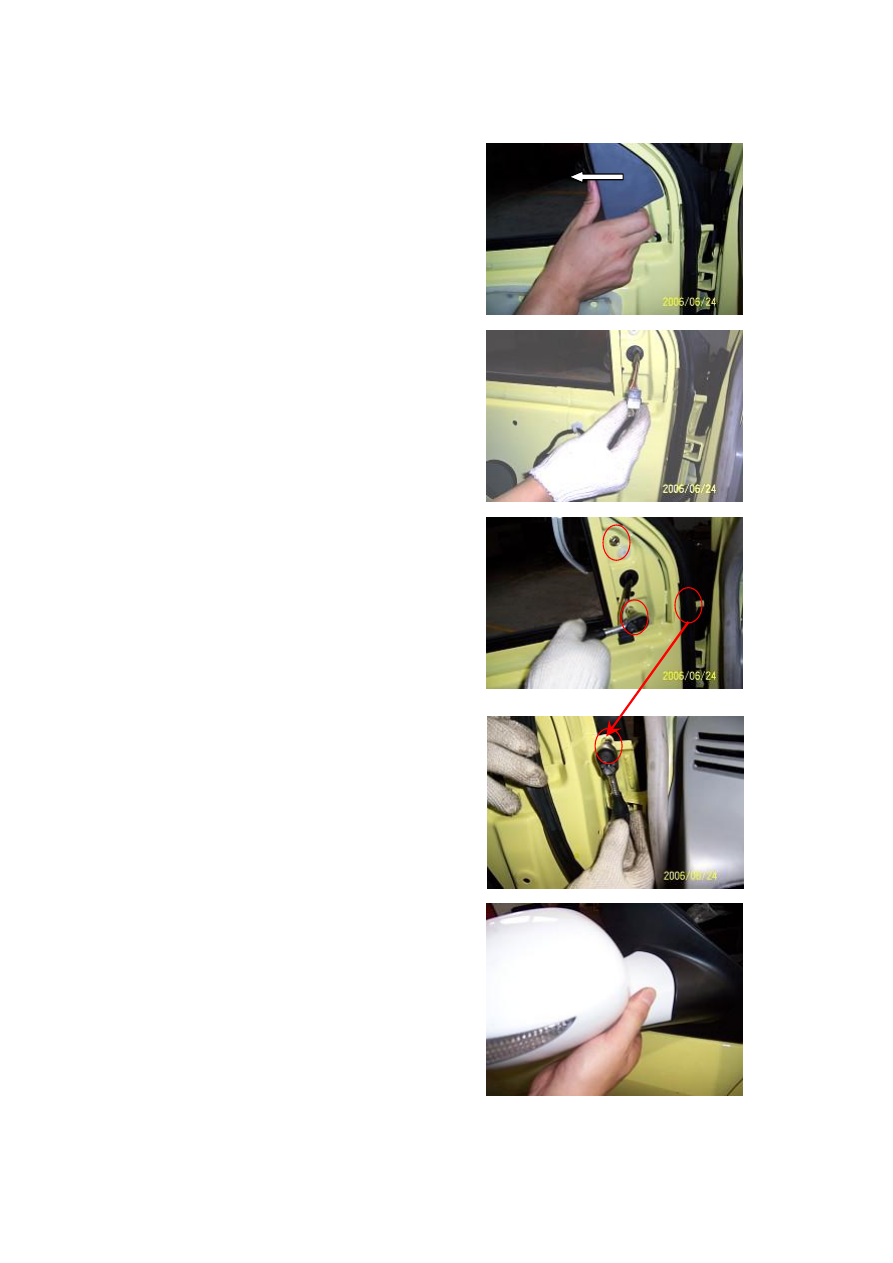

4.10.  Take  off  the  interior  set  square  of  the

exterior rear-view mirror by hand.













4.11.  Pull  out  the  connector  of  the  exterior

rear-view mirror by hand.













4.12. Remove three fix screws from the exterior

rear-view mirror with a sleeve.













4.13 Remove three fix screws from the exterior

rear-view mirror with a sleeve.

















4.14 Take off the exterior rear-view mirror assy

by hand.
