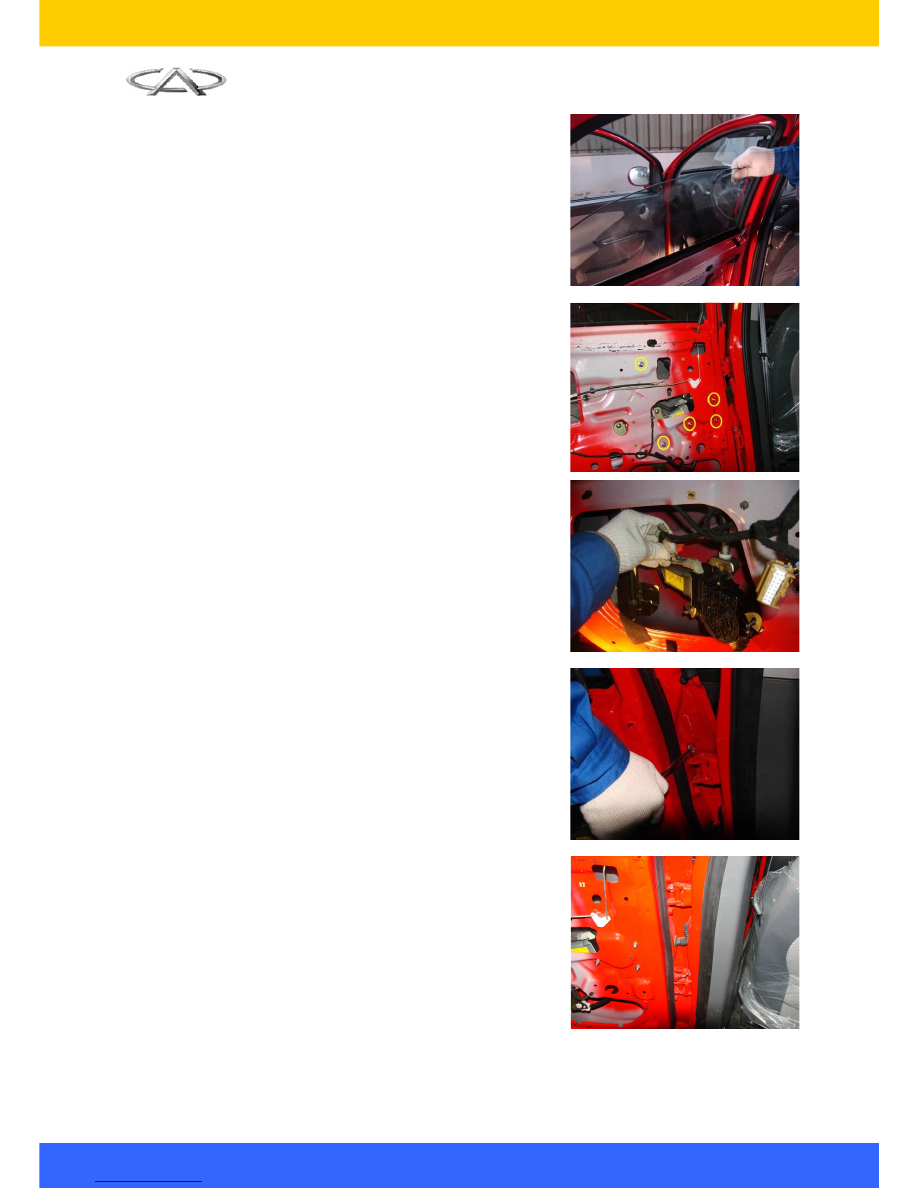

3.12.

Remove   the   five   screws   that   fix   the
window   regulator   with   10#   socket
wrench, remove the window regulator.

3.13.

Remove the fixing bolts of rear door and
hinge   with   10#   socket   wrench,   remove
the rear door assembly.

Torque: 32±3 N.m

4. Installation Procedure

The installation procedures are  reverse to those
for removal.

Note:   The   removal   procedures   for   the   right-rear
door can refer to those for the left-rear door.

25



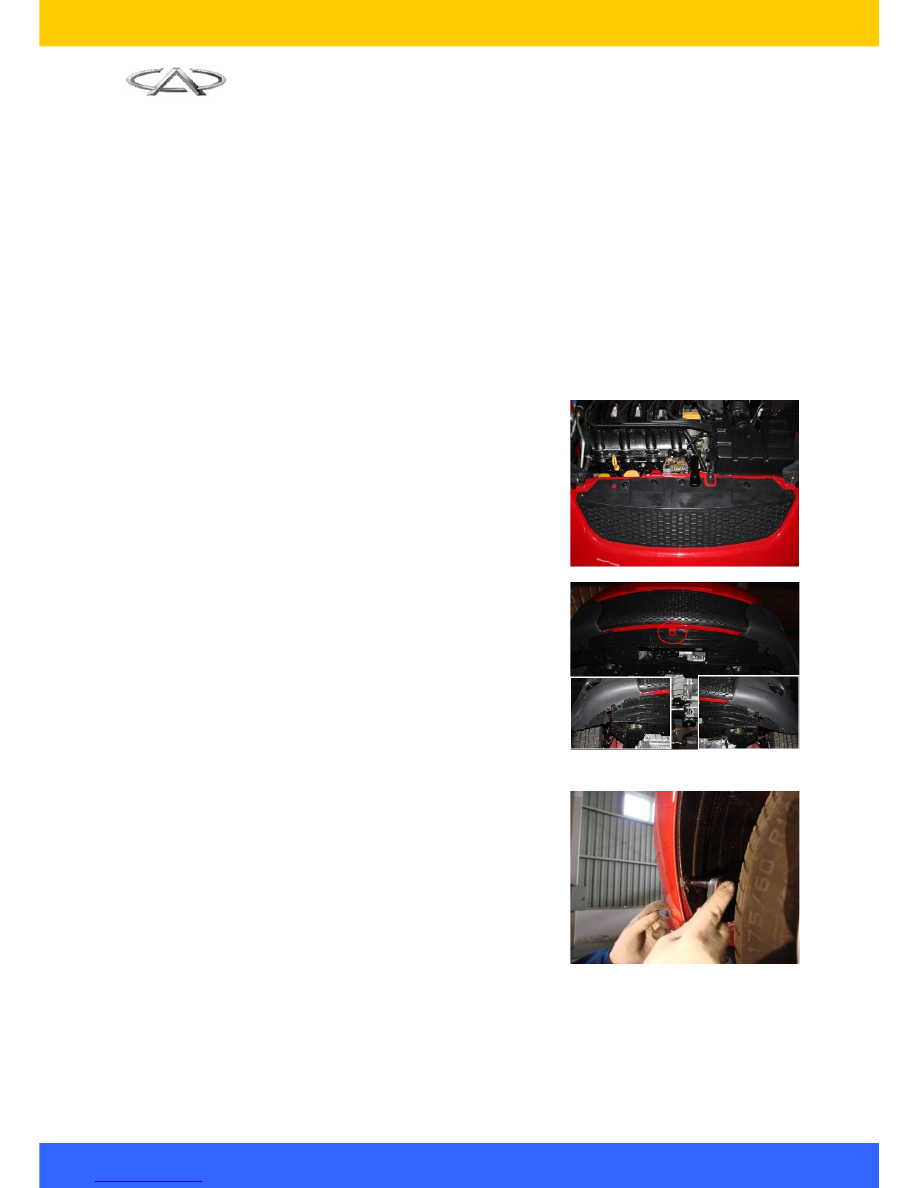

Chapter IV Removal, Installation & Maintenance of Front/Rear

Bumper

I. Removal, Installation & Maintenance of Front Bumper

1. Preparations

Socket wrench, cross screwdriver, slotted screwdriver, plastic screwdriver.

Parts: expansion bolt.

2. Precautions

2.1. Wear necessary appliance for labor protection to prevent from accidents.

2.2. Try to avoid scratching the paint of the bumper during the removal operation.

3. Removal Procedure

3.1. Open the Engine hood.

3.2. Remove the fixing screws on upper of front

bumper with cross screwdriver.

3.3. Remove the bumper lower fixing screw with

cross screwdriver and 7# socket wrench.

3.4. Remove   the   fixing   screw   that   connects   the

front   bumper   and   fender   with   7#   socket
wrench.

26



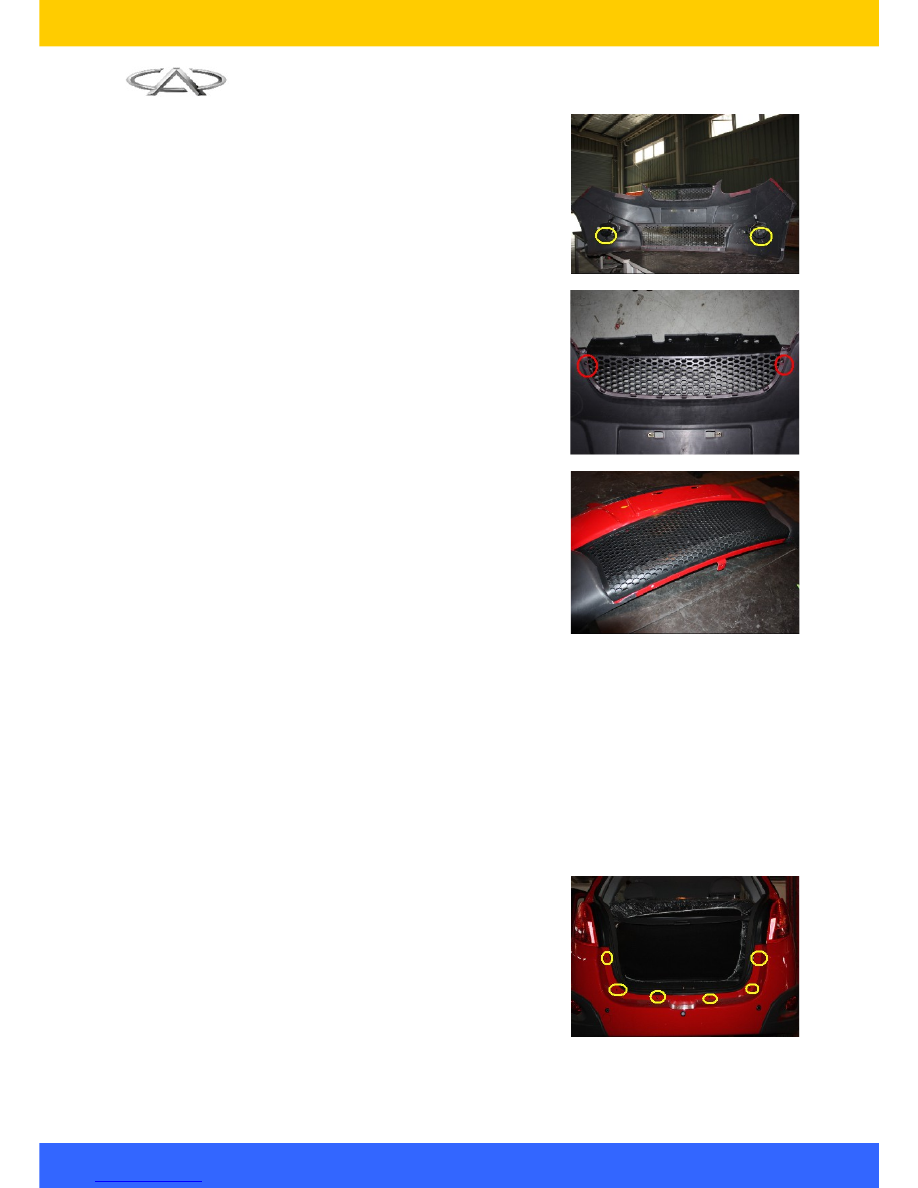

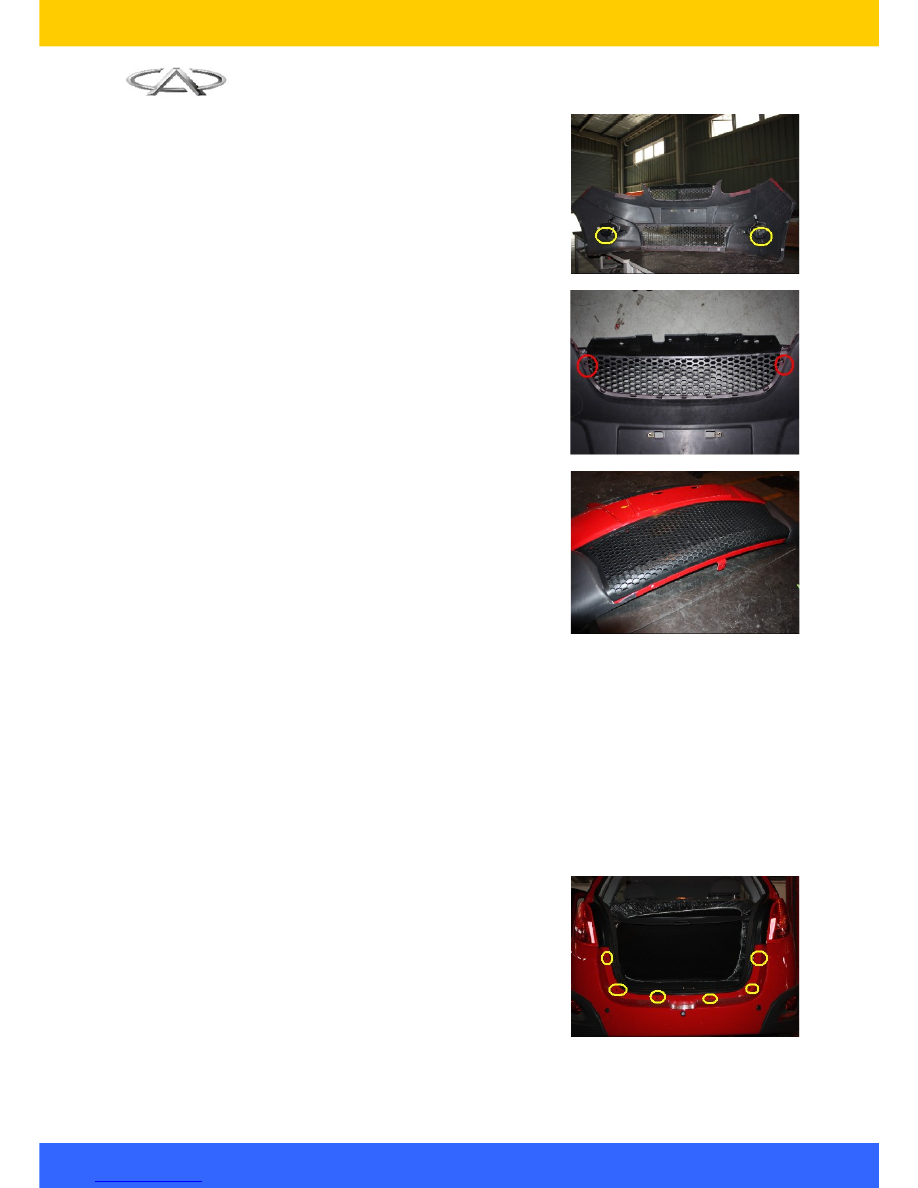

3.5. Remove   the   left   and   right   fog   lamp   wiring

harness connectors, remove the front bumper
(the front bumper is connected and fixed with
the fender by clip; do not break the clip during
removal of bumper).

3.6. Remove   the   two   fixing   bolts   of   upper   air

intake grille with cross screwdriver to remove
the air intake grille.

3.7. Use plastic screwdriver to pry out the edges

of lower air intake grille to remove it.

Note: the air intake grille can be replace directly
without removing the lower bumper.

4. Installation Procedure

The installation procedures are  reverse to those
for removal.

II. Removal, Installation & Maintenance of Rear Bumper

1. Preparations

Tools: cross screwdriver, slotted screwdriver, socket wrench and etc.

Parts: expansion bolt

2. Precautions

2.1. Wear necessary appliance for labor protection to prevent from accidents.

2.2. Try to avoid scratching the painted surface of the bumper when removing it.

3. Removal Procedure

3.1. Open the  luggage boot lid and use a cross

screwdriver   to   loosen   off   the   four   fixing
screws on the rear bumper.

27



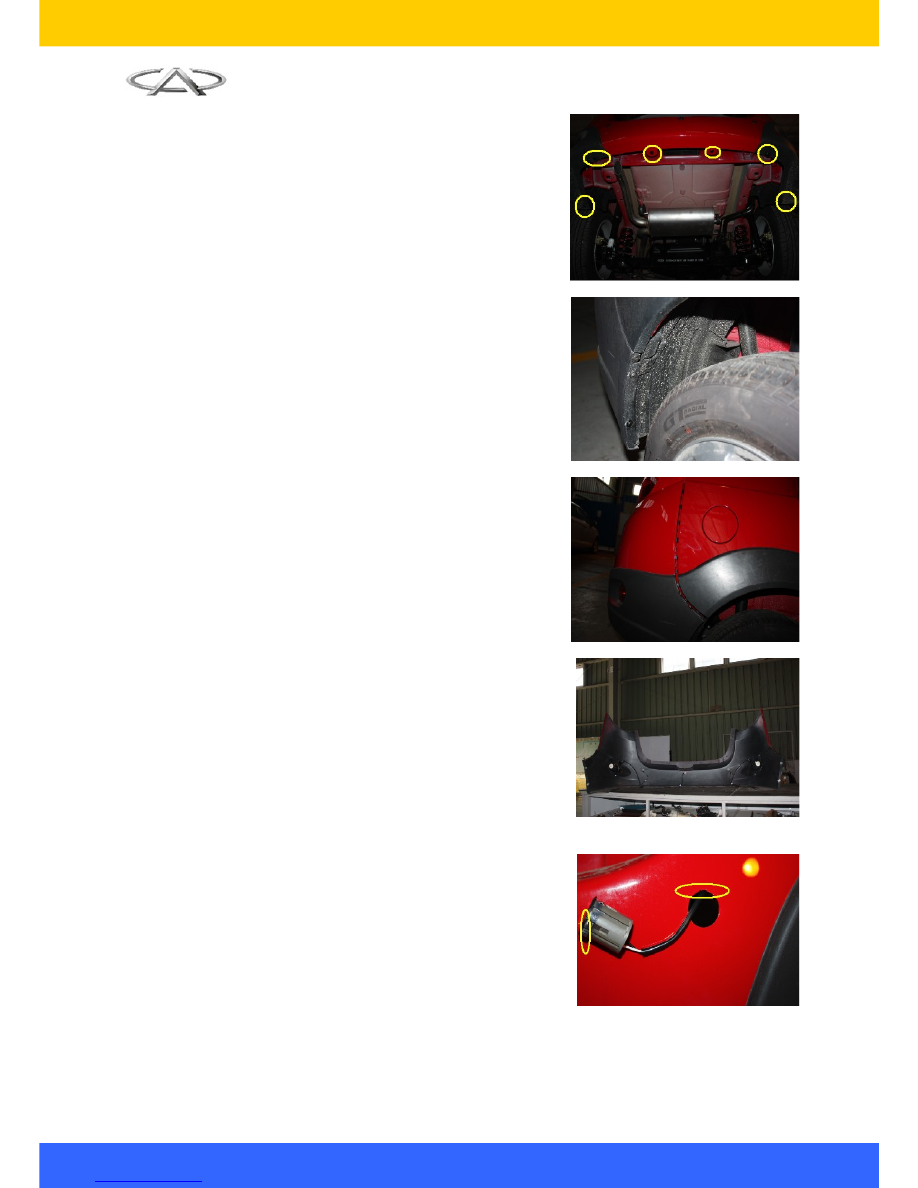

3.2. Use   a   cross   screwdriver   to   loosen   off   the

screws fixing the rear bumper bottom and the
vehicle body.

3.3. Use a 7# socket wrench to loosen the screws

connecting the fender and the bumper.

3.4. Apply the force vertical to fender surface to

outwards to separate the bumper and fender
clips and remove the bumper.

Note: notice the force applied to avoid the damage
of clips during removal.

3.5. Remove the connectors of reverser radar and

left & right rear fog lamp.

Note: notice to avoid the wiring harness being
pulled by bumper when removing the wiring
harness connector.

3.6. Remove the rear bumper rod.

(the rear bumper rod is fixed with wheelhouse by
clips, notice to avoid the damage of clips during
removal of rear bumper rod)

3.7. Push the reverse radar from inside of bumper

towards outside to remove the reverse radar.

Note:   during   the   installtion  of   reverse  radar,   the
locating pin of reverse radar shall be aligned with
the bumper locating hole (as right figure).

4. Installation Procedure

The installation procedures are reverse to those for removal.
