Chery IndiS (S18D) . Manual - part 1

Chapter I Engine Hood & Luggage Boot

I. Removal and Installation of Engine Hood

1. Preparations

Tools: slotted screwdriver, cross screwdriver, socket wrench, and etc.

2. Precautions

2.1. During removal  and  installation,   be  particularly  careful  to  apply  proper  force  and  no abrupt  or

violent operation is allowed.

2.2. During removal and installation of the interior trimming, be particularly careful to avoid surface

scratch.

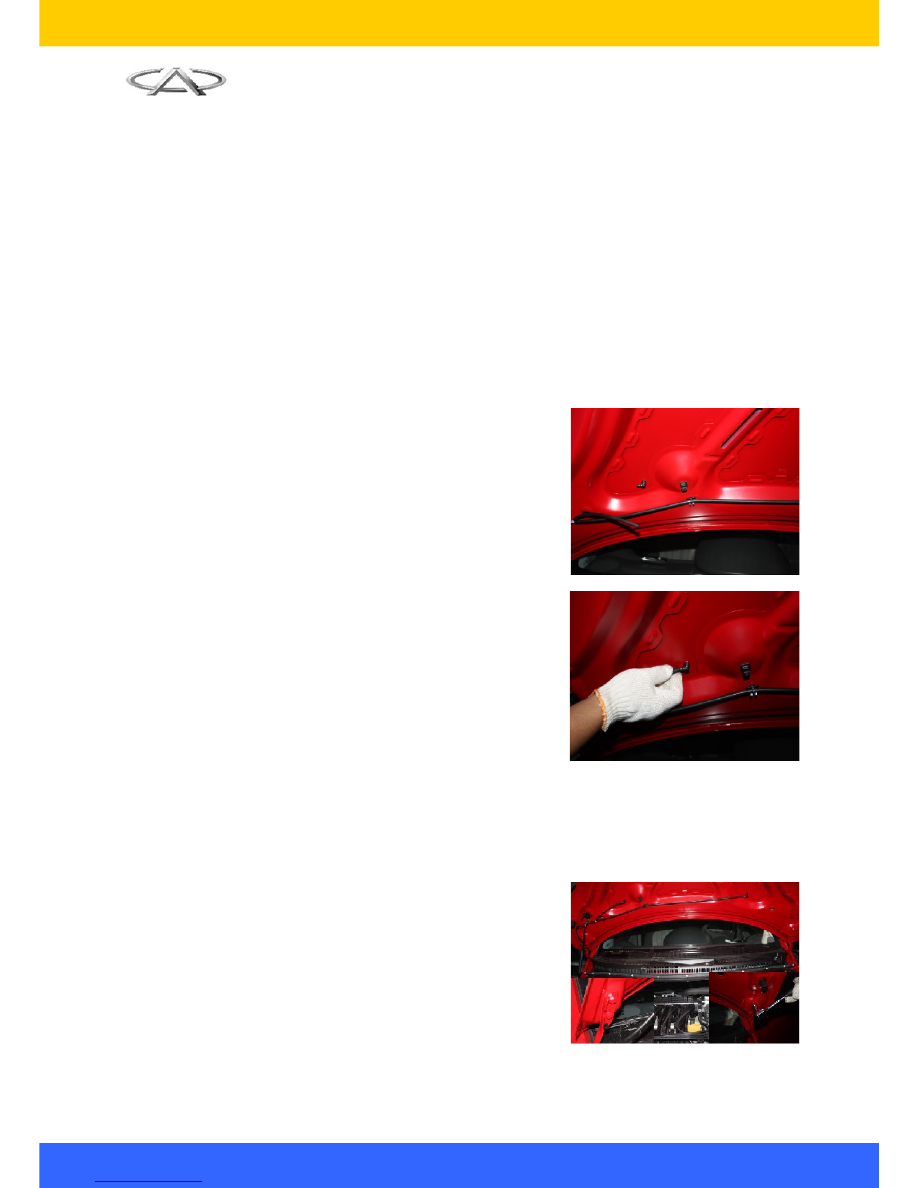

3. Removal and Installation of Engine Hood Accessories

3.1. Removal Procedure

3.1.1.

Pull off the washer fluid hose.

3.1.2.

Press down the water nozzle clip under
the   engine   hood,   and   then   push   it   up
while removing the noozle outward.

3.2. Installation Procedure

The installation procedures are reverse to those for removal. If the nozzle shall be replaced, please
adjust the nozzle water injection to suitable height and width.

4. Removal & Adjustment of Engine Hood Assembly

4.1. Screw   off   the   four   adjusting   bolts   of   the

engine hood, and then the engine hood can
be taken down. And the positing of the engine
hood can be adjusted in left-right & front-rear
directions   by   loosening   the   four   adjusting
bolts.

Installation torque: 25±2N.m

4.2. Installation of Engine hood Assembly:

The installation procedures are reverse to those for removal.

1



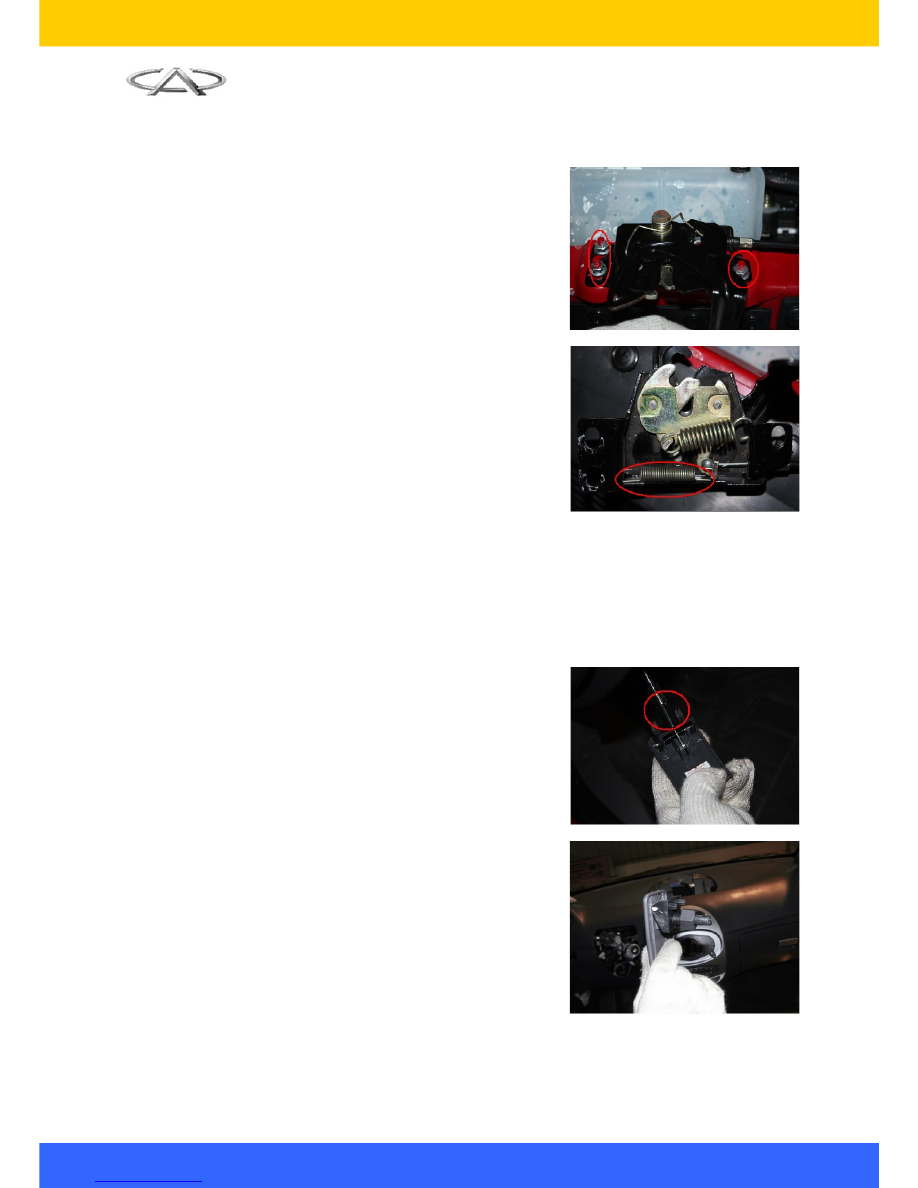

5. Removal of Engine Hood Lock

5.1. Removal Procedure

5.1.1.

Remove three bolts on engine hood lock
body with 10# socket wrench to remove
the engine hood lock.

Installation torque: 7±1N.m

5.1.2.

Remove   the   engine   hood   lock   cable
return spring from the engine hood lock
assembly and remove the cable.

5.2. Installation Procedure

The installation procedures are  reverse to those
for removal.

6. Removal & Adjustment of Hood Cable

6.1. Removal & Adjustment Procedures

6.1.1.

Remove   the   plastic   nut   behind   the   pull
cover in driver’s cab.

6.1.2.

Pull out of the engine hood cable handle
and  remove  the engine  hood  cable  from
the slot of pull rod.

6.2. Installation Procedure

The installation procedures are reverse to those for removal.

2



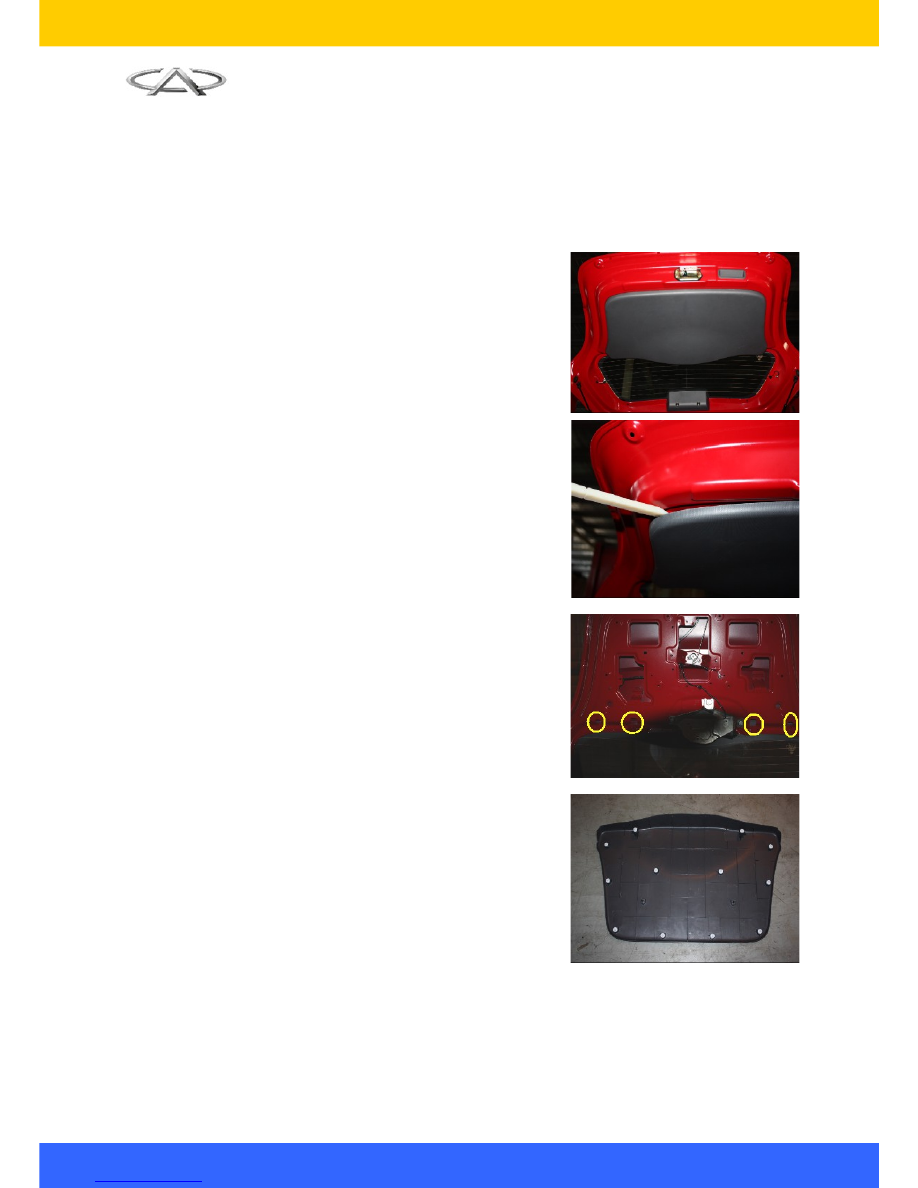

II. Removal and Installation of Trunk lid

1. Preparations

Tools: plastic screwdriver, socket wrench, cross ratchet wrench and etc.

Material: plastic clip

2. Removal of Trunk lid Trim Board

2.1. Pry up the trim board clearance with a plastic

screwdriver,   then   remove   the   clips   in
sequence   and   remove   the   trunk   lid   interior
trim board.

2.2.Remove the fixing bolts of license plate lamp

trim   board   with   10#   socket   wrench;   remove
the license plate lamp trim board.

2.3. Installaiton of trunk lid trim board

Replace the damaged clips and align the clip with
the installation hole; tap them for installation.

Remark:   the   trim   board   tapping   force   shall   be
suitable;   clean  the  surface  of   interior   trim  board
after installation..

3. Removal and Installation of Luggage boot Lock

3.1. Removal Procedure

3



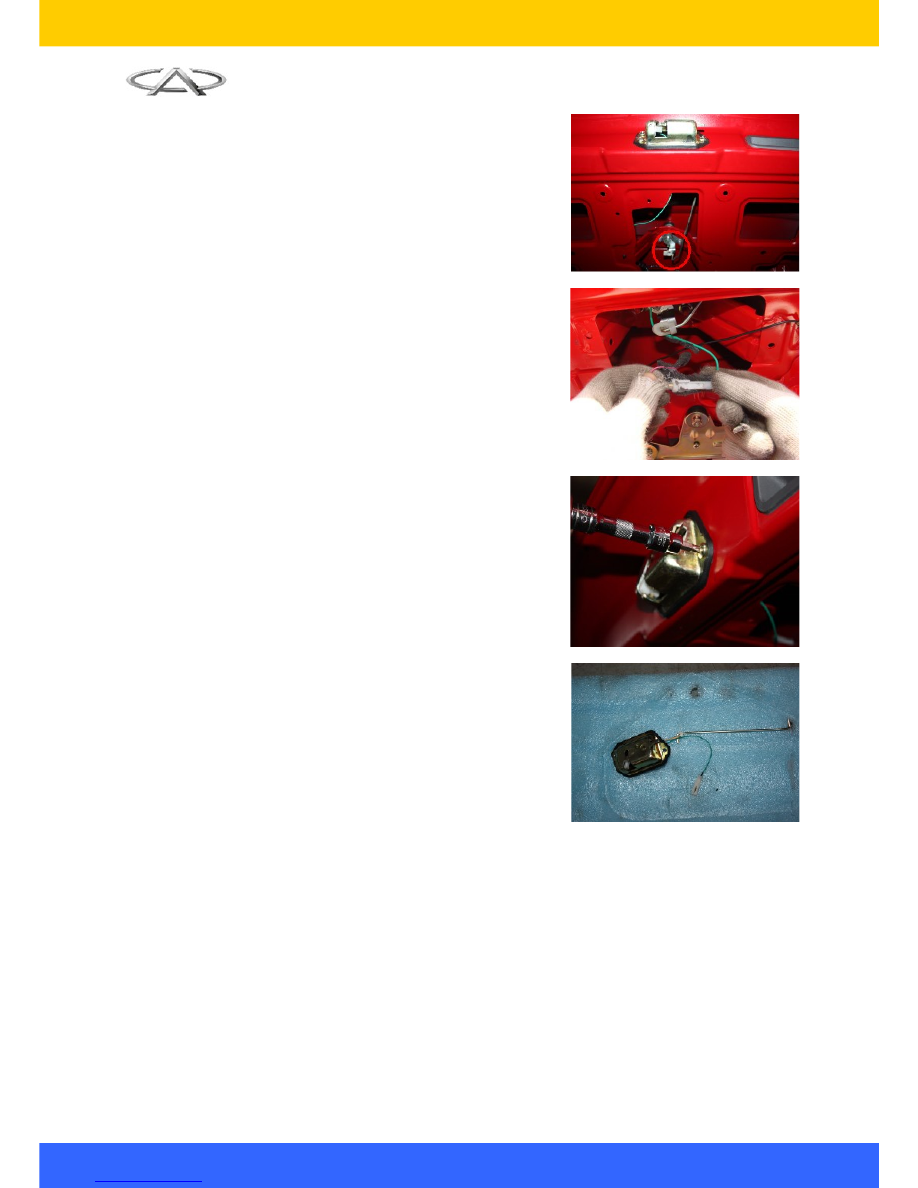

3.1.1.

Remove the pull rod from the upper lock
body.

3.1.2.

Disconnect the connector on upper lock
body.

3.1.3.

Remove   the   screws   on   the   upper   lock
with cross ratchet wrench.

Installation torque: 12±1N.m

3.1.4.

Remove the luggage boot lock.

3.2. Installation Procedure

The installation procedures are  reverse to those
for removal.

Installation precautions: check if the lock cylinder
has deformation, if the riveted joint is in position, if
the   luggage   boot   lock   body   sleeve   is   in   good
condition,   if   the  lock   tongue  can  open  and  shut
freely.

4. Removal of Luggage Boot Lock Cylinder

4.1. Removal Procedure

4
