Chery Eastar Service Manual                    Body Dimension and Accessories

82



The clearance between the rear fender and the rear bumper is 0 mm at M-M.



The  clearance  between  the  tail  lamp  and  the  rear  bumper  is  3±2  mm  at  N-N.  and  its  assembly

tolerance is 0±2 mm.



Tail lamp

Rear lamp

Rear bumper

Rear fender

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

83



The clearance between the rear door and the rear fender is 4±l mm at P-P. and its assembly tolerance is

3

.

0

7

.

0

0

+

−





Rear door

Rear fender

PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

84

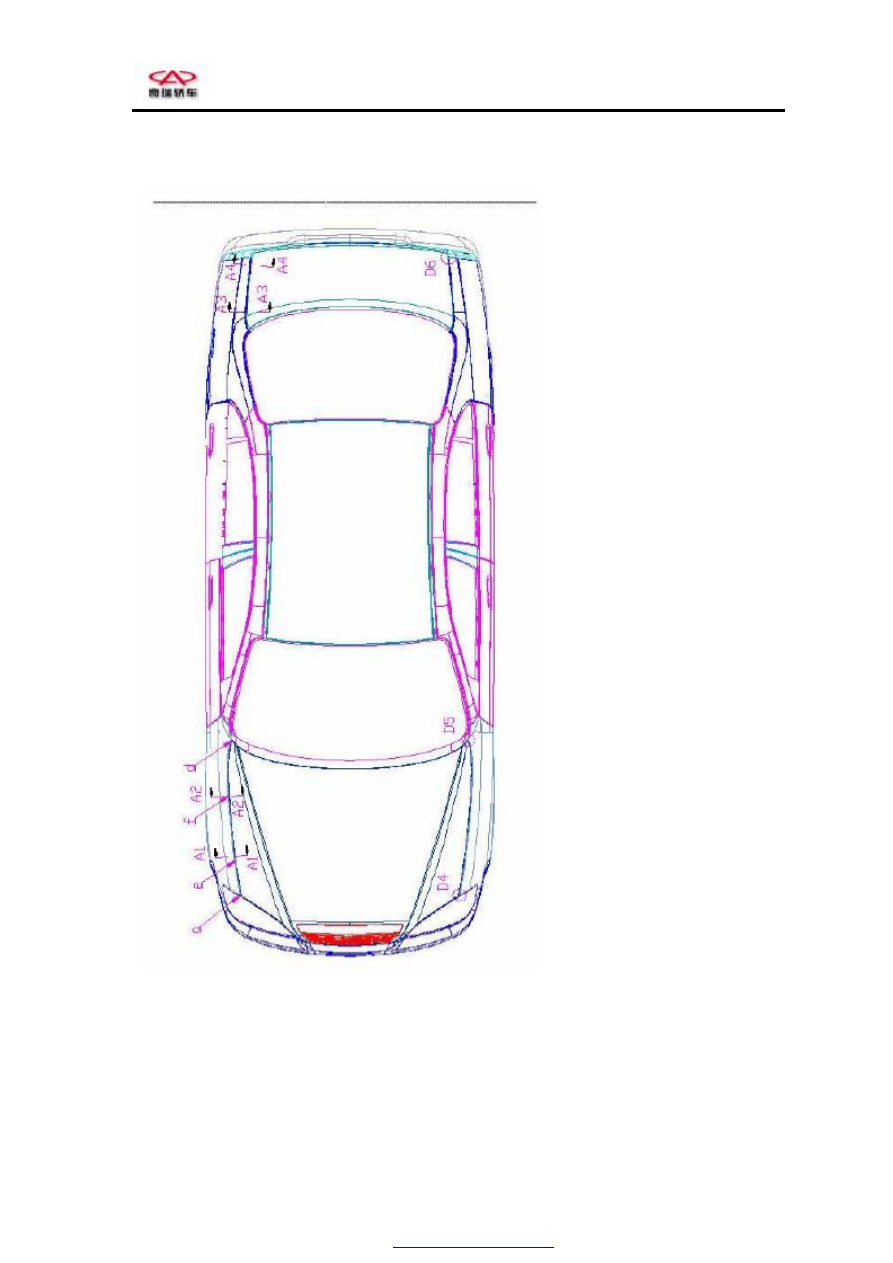

Top View



PDF created with pdfFactory Pro trial version

www.pdffactory.com

Chery Eastar Service Manual                    Body Dimension and Accessories

85



The  clearance  between  the  front  fender  and  the  engine  hood  is  4±l  mm  at  A1-A1.  and  its  assembly

tolerance is: 1 mm reducing gradually to 0±1.5 mm from point e to point a.



The  clearance  between  the  front  fender  and  the  engine  hood  is  4±l  mm  at  A2-A2.  and  its  assembly

tolerance is: 1 mm reducing gradually to 0 mm from point f to point d.



Front fender

1  mm  reducing  gradually  to  0±1.5  mm

from point e to point a

Engine hood

Engine hood

Front fender

1

 m

m
re

d

u

ci

ng
 g

ra

du
al

ly

 to

 0

+

1

.5

mm

 f

ro

m

 p

o

in

t f

 to

 p

o

in

t d.
