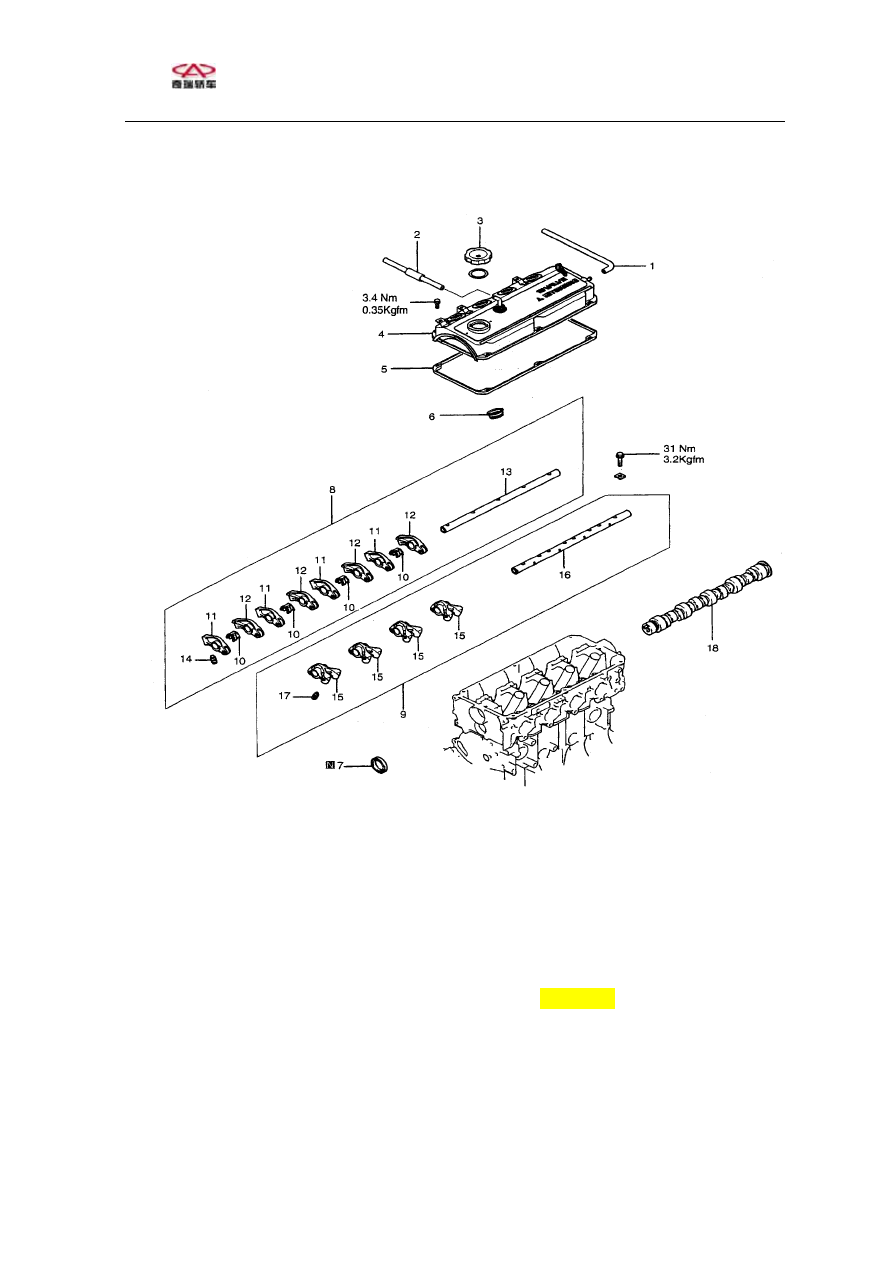

II. Rocker arm and camshaft






























Disassembling steps

1.  air flow tube
2.  P.C.V. tube
3.  fuel filler cap
4.  rocker arm cap
5.  pad of rocker arm cap
6.  oil seal
7.  oil seal
8.  rocker arm and rocker shaft
9.  rocker arm and rocker shaft
10.  rocker shaft spring








































Disassembli

ng

11.rocker arm A

12.rocker arm B

13.rocker shaft(intake side)

14.hydraulic erect post

15.rocker arm C

16.rocker shaft(exhaust side)

17.hydraulic erect post

18.camshaft






Maintenance Manual for Chery·Oriental Son

Engine Section


















32








































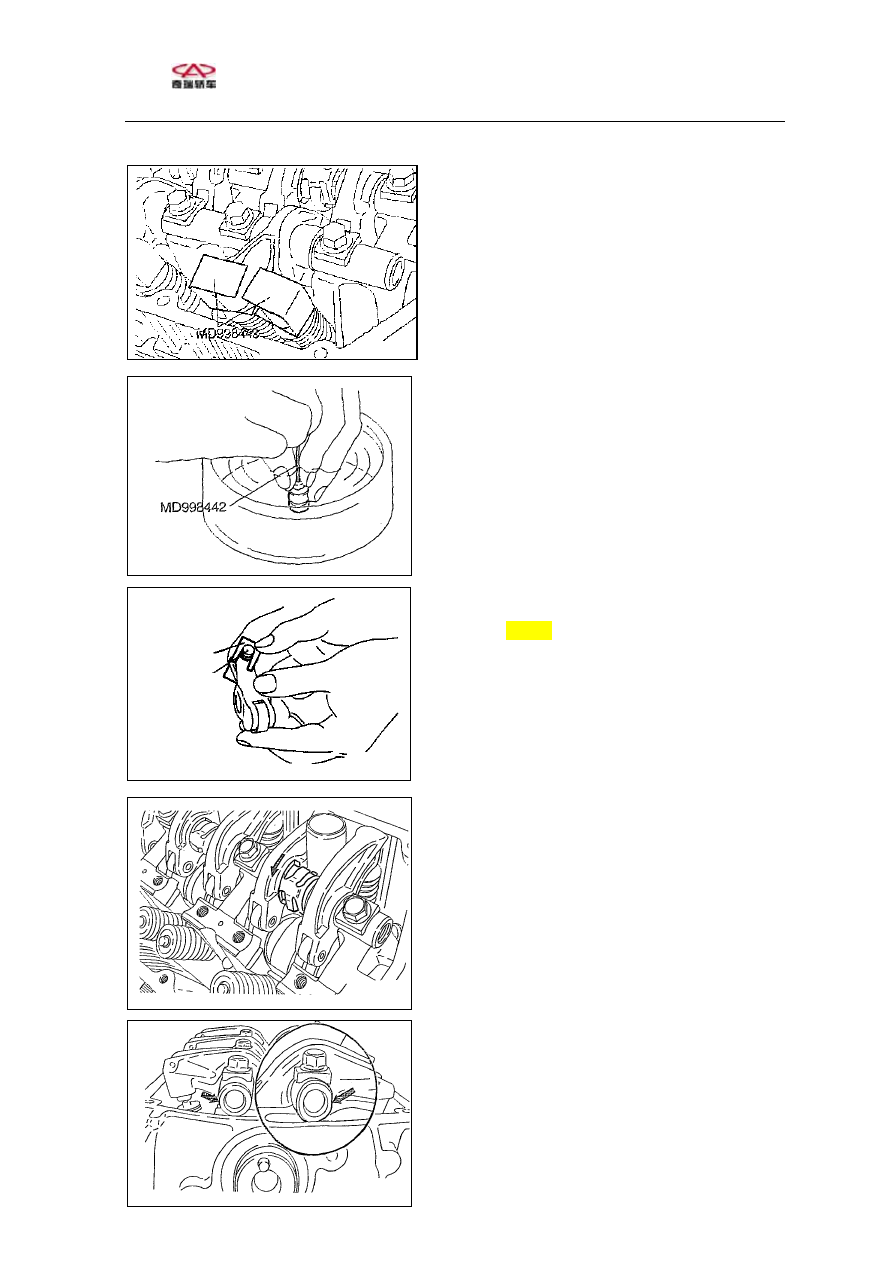

1．Disassembling Notice





Disassembling of rocker arm and rocker shaft

(1) Before  disassembling  the  rocker  arm  and

rocker  arm  shaft  assembly,  install  the
special tools as shown in the illustration
to prevent dropping of hydraulic erect post.







2．Installation Notice

  installation of hydraulic erect post

(1) Soak  the  hydraulic  erect  post  in  clean

diesel oil.

(2) With the special tool  “exhaust steel wire”,

while slightly pressing the steel ball of
check valve, move the plunger up and down for
four to five times to exhaust the air.

Caution:As the rigid ball spring is especially
soft, do not push the steel ball too violently
with exhaust steel wire in case any damage to
the hydraulic erect post.

It is easy to exhaust air from the hydraulic
erect post installed by rocker arm with a
keeper(special tool).





MD998443

(3) Insert the hydraulic erect post into the

rocker arm, being careful to avoid diesel
oil overflow.  Then apply  special  tool to
prevent the dropping of hydraulic erect post
during the installation.

hydraulic

erect post







  Installation  of  rocker  shaft  spring,

rocker arm and rocker shaft

(1) Fasten the intake rocker shaft with a bolt

temporarily until no rocker arm push and
press the valve.

(2) Assemble the rocker shaft spring from the

upper until it is vertical with the duct
of spark plug.

Caution:The rocker shaft spring should be

installed first and then tighten the
bolt of exhaust rocker arm.





(3) Disassemble the special tool for keep the

hydraulic erect post.



(4) Make  sure that the  position of cutting

opening in the rocker shaft is in that
shown in the illustration.

Caution:The  oil  hole  in  the  rocker  shaft
should be aligned with the cylinder block to
ensure a correct installation position.





Maintenance Manual for Chery·Oriental Son

Engine Section







33



















































Installation of camshaft oil seal





 Install  the  oil  seal  of  camshaft  with

special tool

MD998713




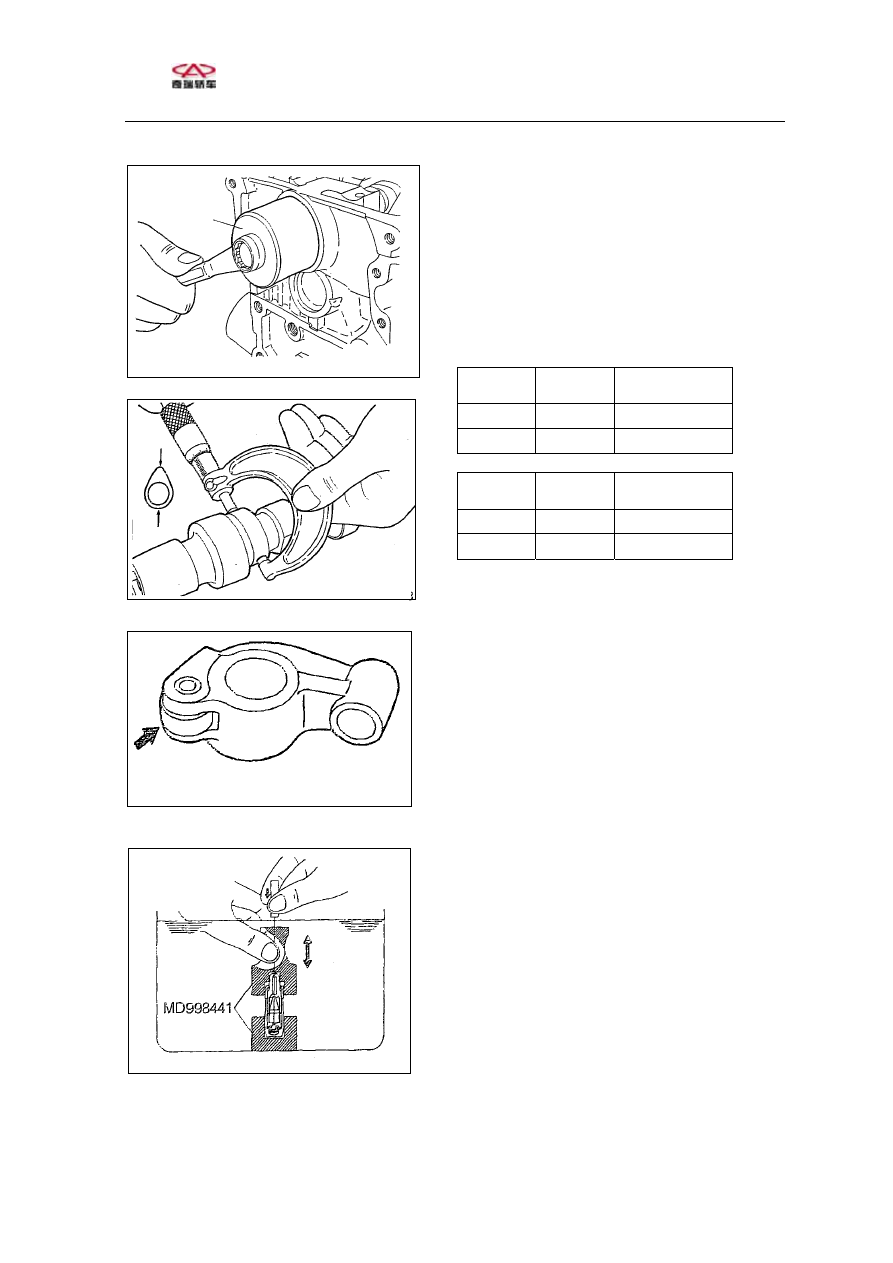

3．Check



camshaft



(1)Measure the height of cam



The  standard  value  and  usage  limit
value are as follows.
4G64：





standard

value

usage limit

value

intake

37.39

36.89

exhaust

37.14

36.64

 4G63：



standard

value

usage limit

value

intake

37.50

37

exhaust

37.14

36.49



  Rocker arm

(1) Check the surface of the roller. If

there is any trace, there must be some
damage  or  check  and  the  rocker  arm
should be replaced.

(2) Check whether the roller could revolve

smoothly and evasively. If it could not
revolve smoothly and evasively or is a
bit loose, the rocker arm should be
replaced.

(3) Check the internal diameter. If there

is some damage or lock is checked, the
rocker arm should be replaced.

  Test  on  the  return  leakage  of

hydraulic erect post

Caution:

·The hydraulic erect post is a precision
spare part. There should not be any dust
or foreign matter on its surface
·It is not allowed to disassemble the
hydraulic erect post.
·It is required to use clean diesel oil
to clean the hydraulic erect post.

(1) Soak the hydraulic erect post in clean

diesel oil.

With  the  special  tool  (MD998442),
while pressing the steel ball in the
inner side, exhaust the air by moving
the plunger up and down for four to
five times. It is easy to exhaust air
from  the  hydraulic  erect  post
installed by rocker arm.

roller

end





MD998442

diese
l oil



Maintenance Manual for Chery·Oriental Son

Engine Section







34

































































































（ 3 ） Disassemble  the  special  tool

(MD998442)  and  check  whether  the

plunger could be pressed. If it is

not easy to press the plunger, the

hydraulic erect post is normal. If

it is easy to press the plunger to

the end, the hydraulic erect post

should be exhausted again and then

be checked again. If the plunger is

still  loose,  the  hydraulic  erect

post should be replaced.

Caution:

· After  the  exhaust  of  air,  the

hydraulic erect post should be kept

erect  to  avoid  outflow  of  the

internal diesel oil.

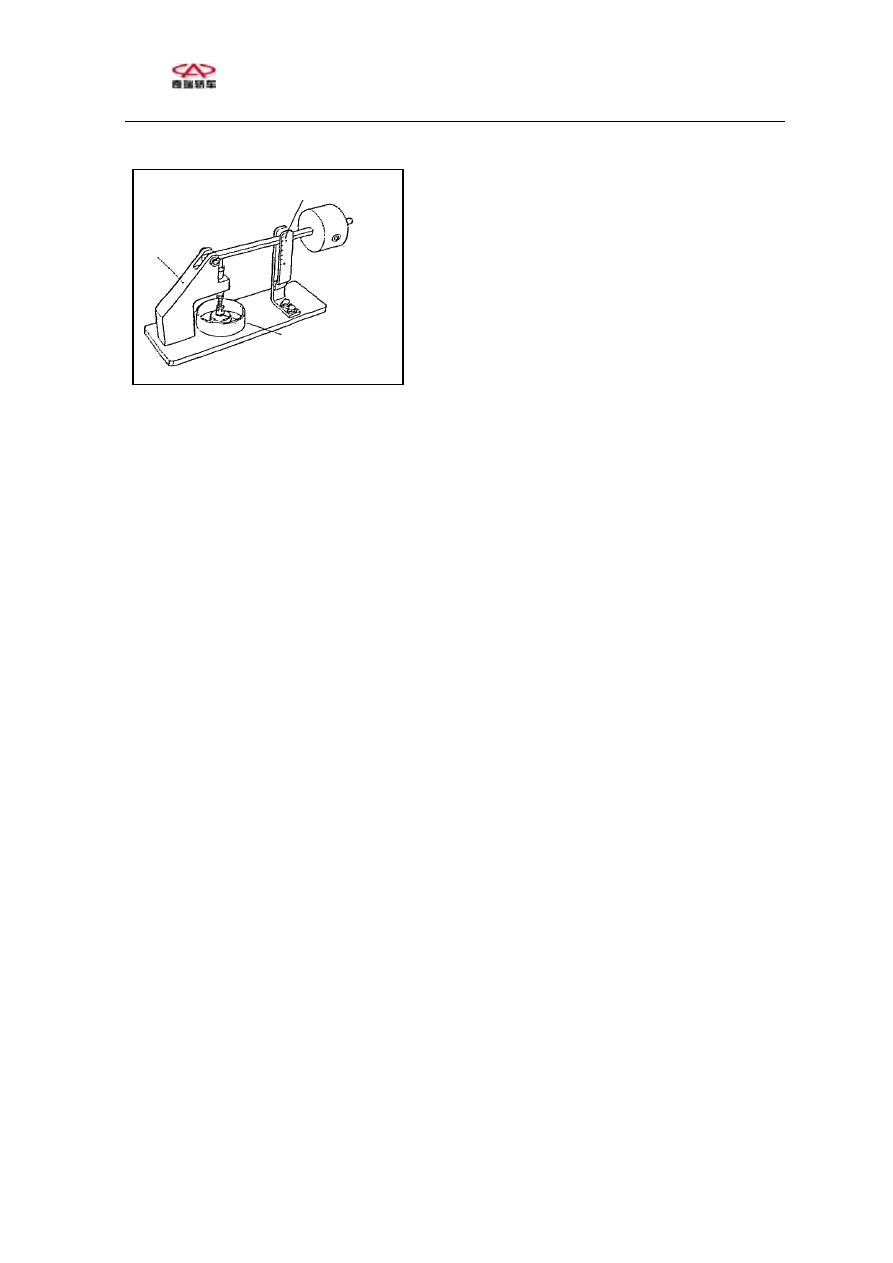

（4）After the exhaust, the hydraulic erect

post should be installed in special

tool (return leakage tester).

（5）When the plunger sinks a little(0.2～

0.5mm), measure the time it needs to

sink a second 1mm. If the measurement

value is not conformed to the standard

value,  replace  the  hydraulic  erect

post.

 Standard  value:  4 ～ 20seconds/1mm

(applying diesel oil of 15～20℃)







hydraulic

erect post



graduation
=1mm

MD998440
