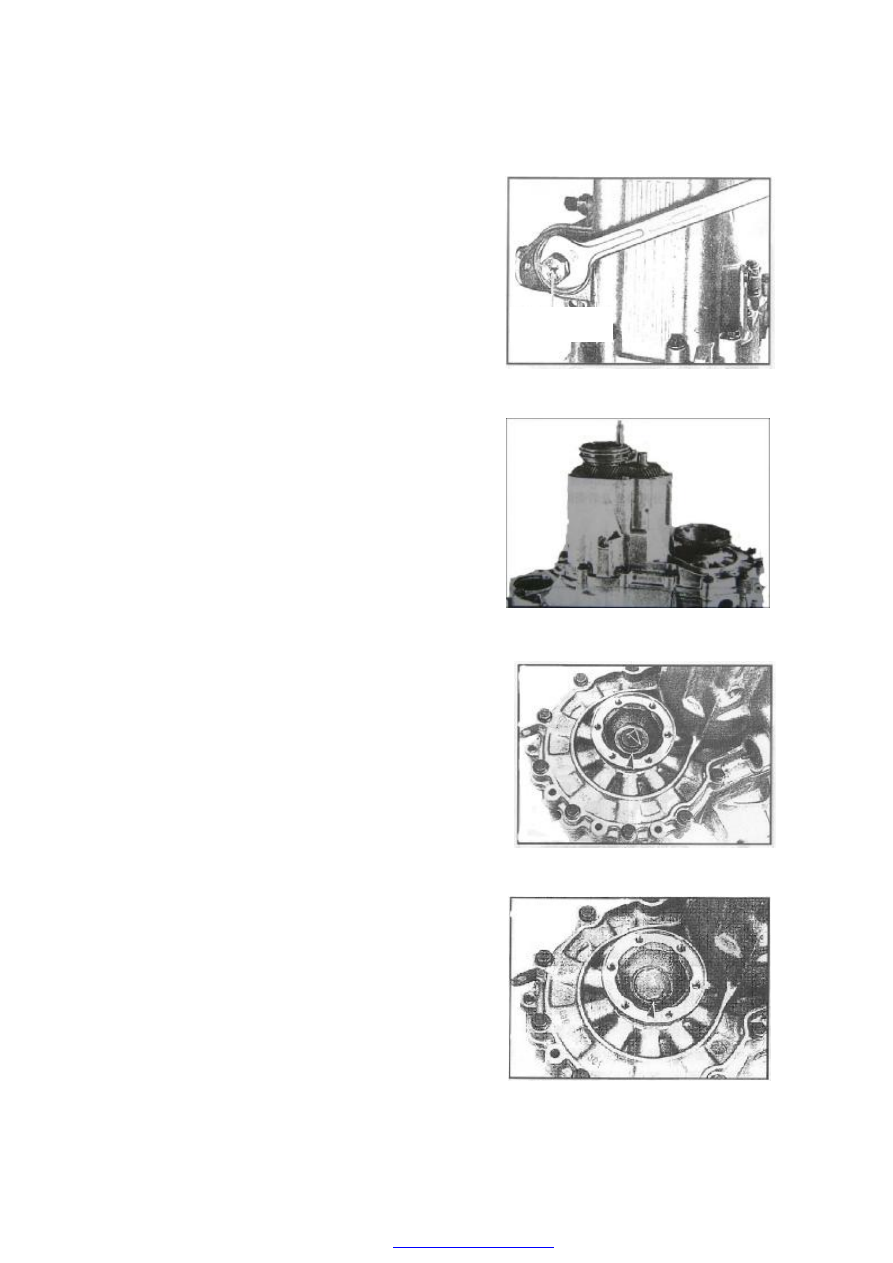

——Disassemble the gearshift shaft bolt by special

tools  and  take  off  compression  spring  and
gearshift shaft assembly.





——Disassemble  the  reverse  gear  lockup  screw

(see as the arrowhead pointed).









— — Disassemble  left  and  right  output  flange

cover.





——Take out the  internal  snap ring and dish ring,

and disassemble the output flange.







Special Tool





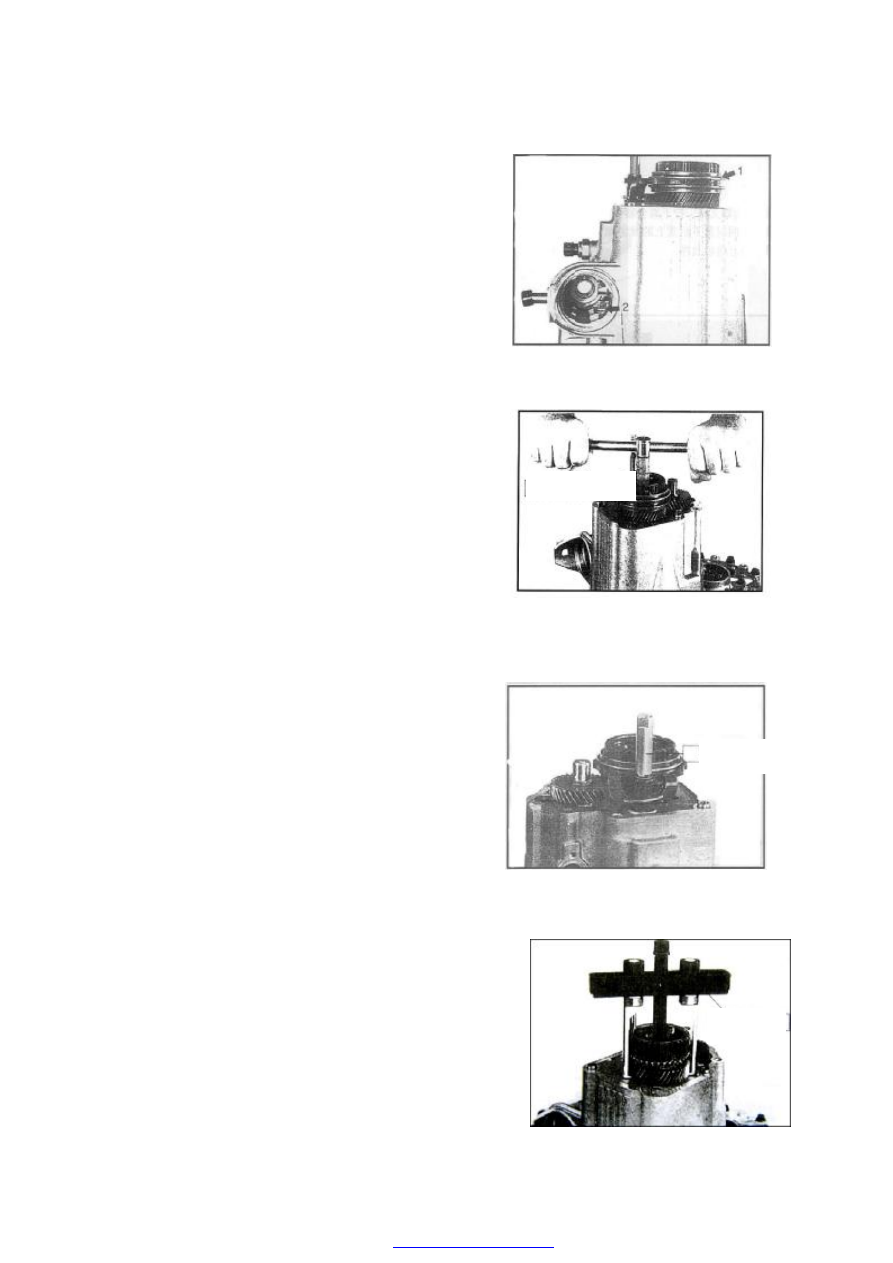

——Shift to 5th    and reverse gear.

——Glide  the  synchronizer  downward  according

to arrowhead 1 direction and shift to 5th.

——Move  the  first  fork  downward  according  to

the arrowhead 2 direction and shift to reverse
gear.







——Take  off  fixing  bolt  and  washer  of  the  5th

synchronizer by a special tool.







——Prize up the 5th fork pad and turn left the 5th

fork bushing, take off the 5th fork assembly.















— — Disassemble  5th  driving  gear  and  its

synchronizer assembly.（by special tools）



Special Tool



Special Tool


Special Tool




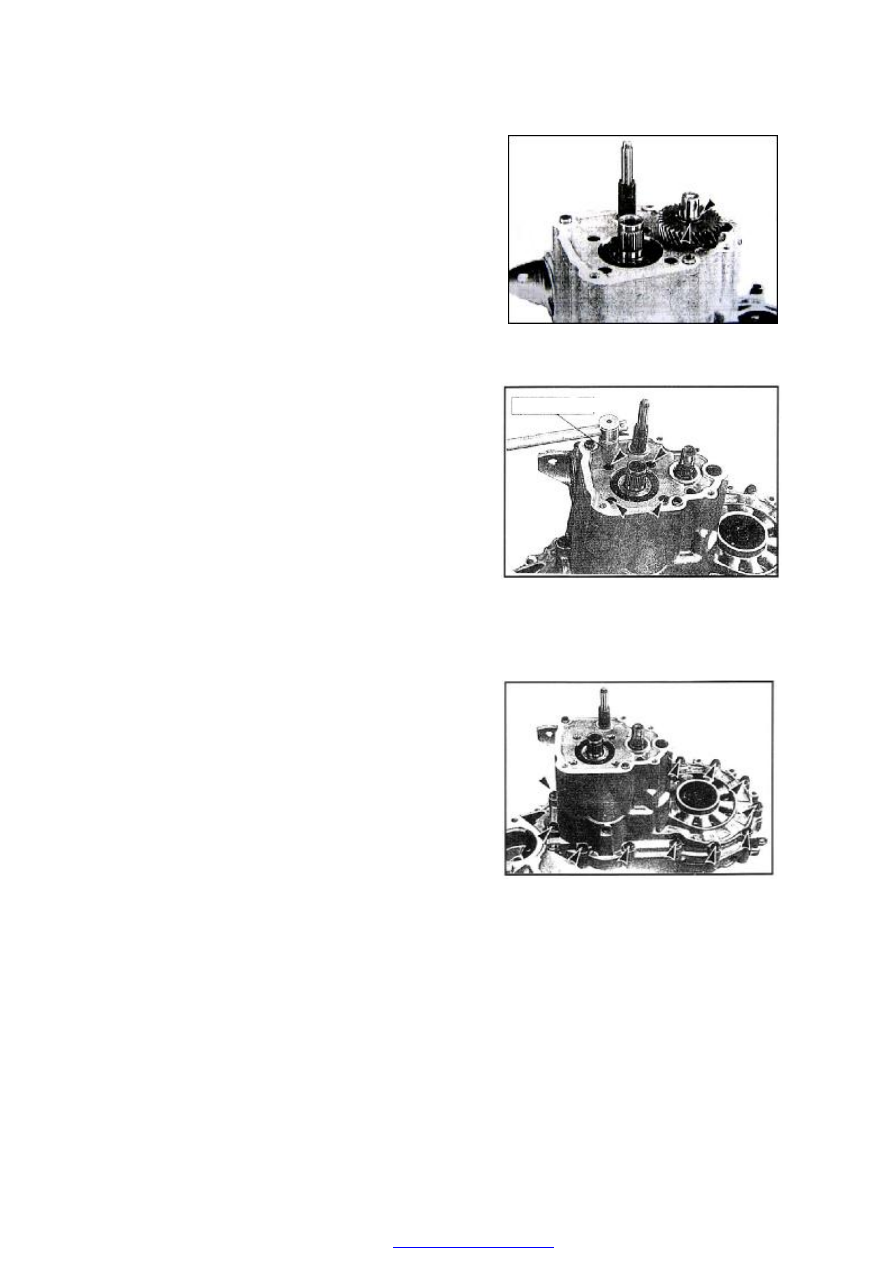

——Take  off  5th  driven  gear  snap  ring  and  5th

driven gear.







——Take off  the  bearing  shift  slice  clamping  bolt

behind of input shaft by a special tool.






——Disassemble  the  fixing  bolt  of  transmission

front  and  rear  housing,  take  off  the
transmission  housing  and  front/rear  housing
gasket.








Special Tool

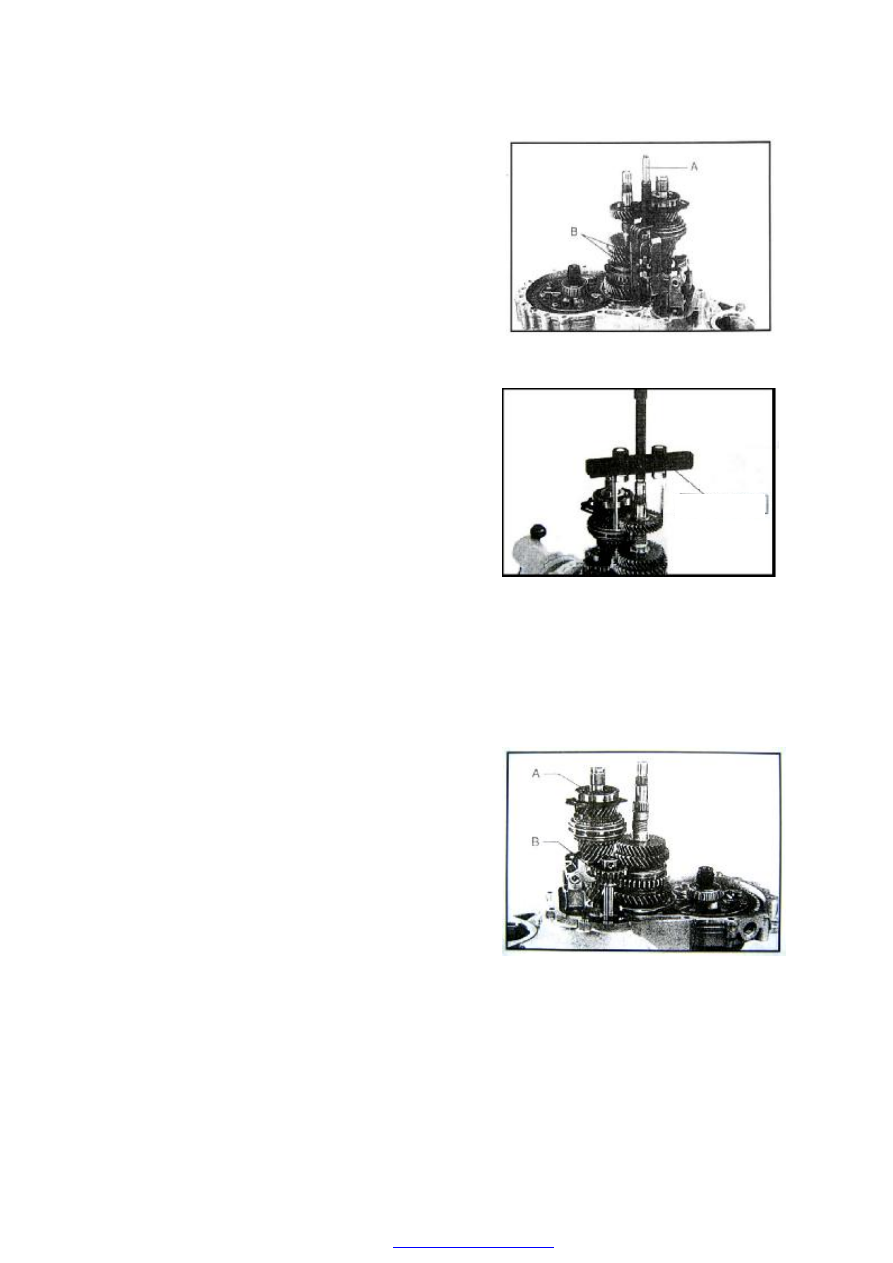

——Take off the fork shaft and its upper and lower

spring,  take  off  5th  fork  guide  assembly,
reverse gear fork guide, 3rd-4th shift fork and
1st-2nd fork.









——Take  off  4th  driven  gear  snap  ring  and  4th

driven gear (by a special tool).























——Take off input shaft A assembly, pay attention

that the reverse gear B are not the shift.




Special Tool
