127

III. Disassembly & assembly of the right front compartment wiring harness

Part No.：A18-3724290

(I).Preparation

Tools：

Ring wrench 10#, Phillips screwdriver, slotted screwdriver



(II).Attentions

Firstly  cutting  the  power  is  a  must  before  disassemble

electric components & wiring harness

The ignition switch must be in a close state.

  (III).

Disassembly steps



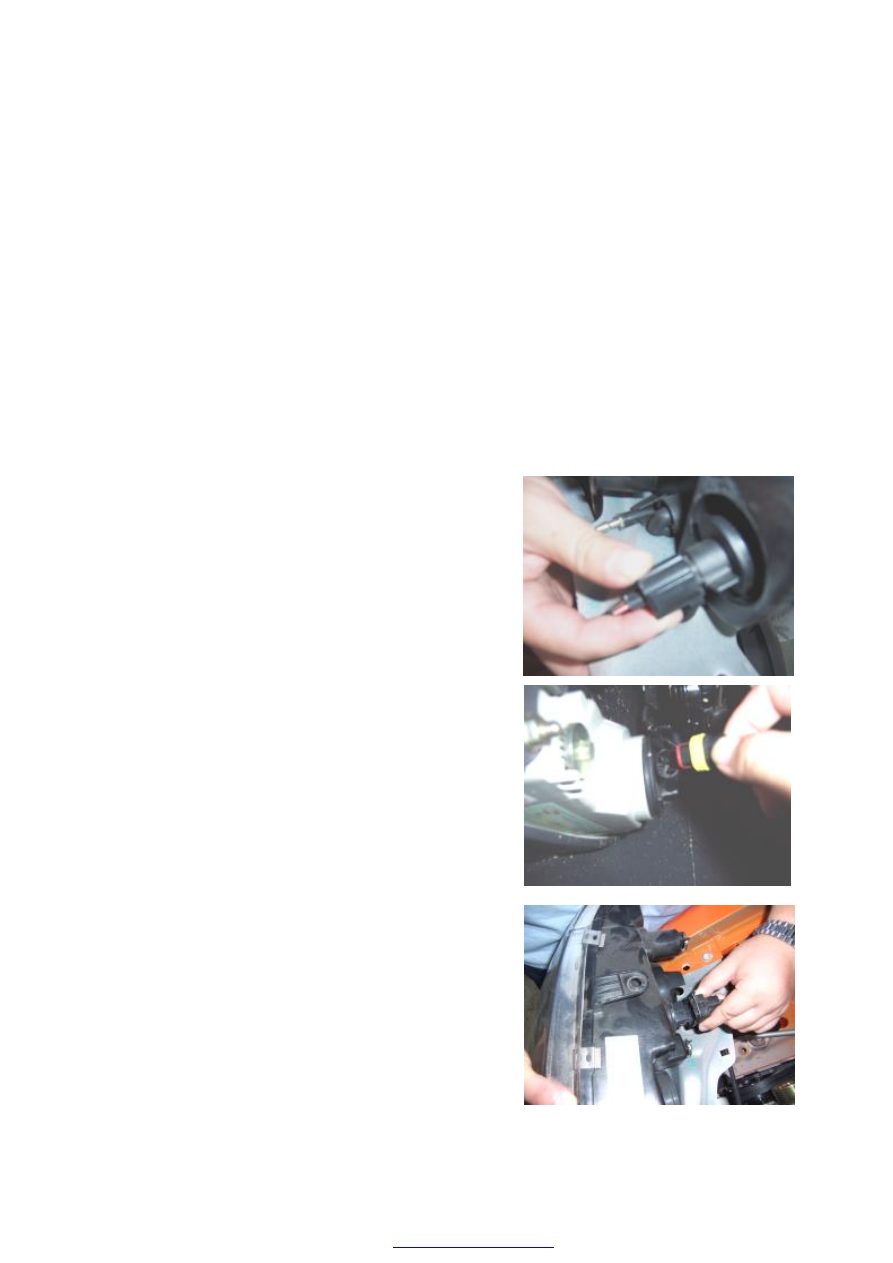

1. Please take out the plug-in unit of the right turning lamp















2. Please use the lifter to lift the car

3.  Please  take  out  the  plug-in  unit  of  the  right  front  fog

lamp from the underside of the front bumper















4. Please take out the plug-in unit of the right headlamp





128

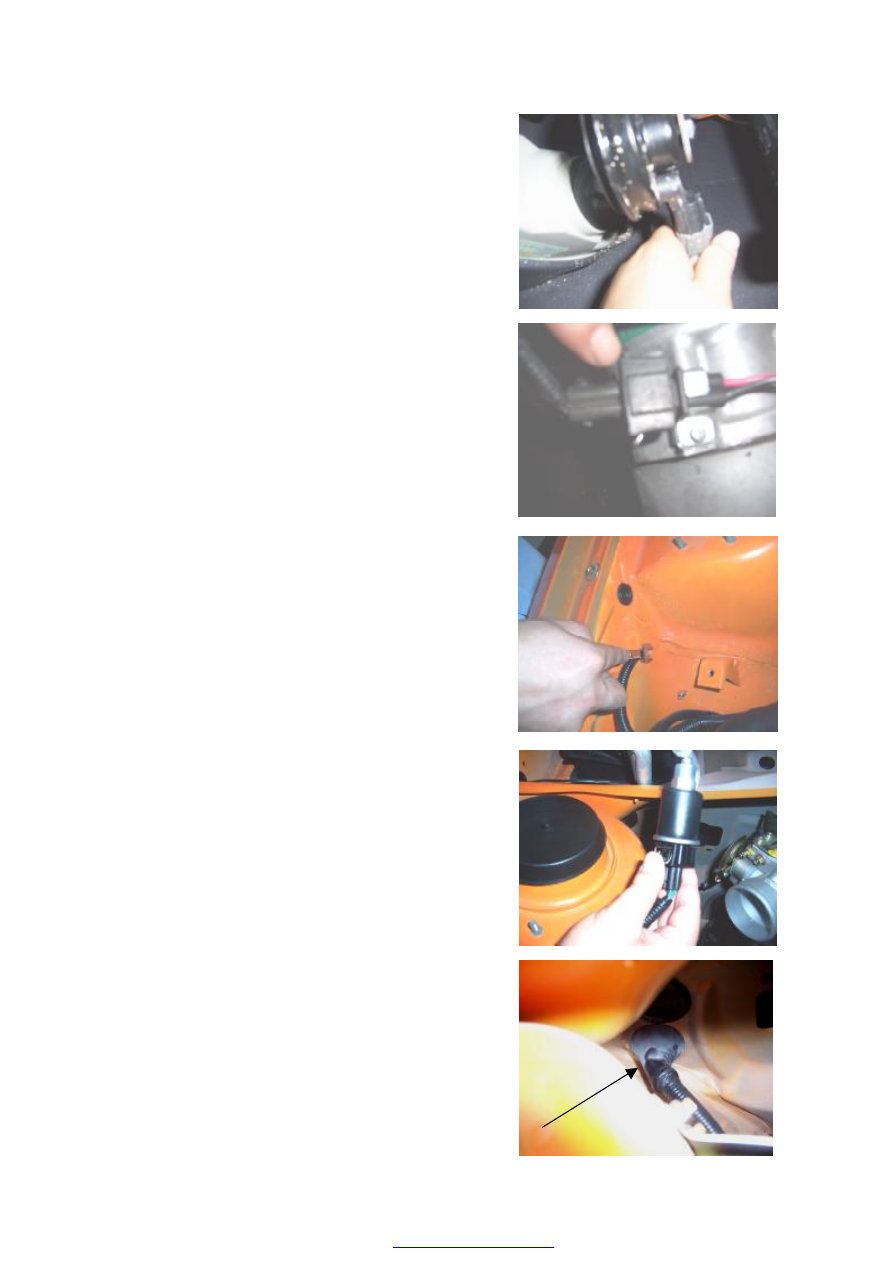

5.  Please  take  out  the  plug-in  unit  with  the  horn  from  the

under side of the front bumper















6.  Please  take  out  the  plug-in  unit  of  the  air  conditioner

clutch















7.  Please  disassemble  the  negative  electrode  earthed  wire

at the right side with the wrench 10#















8.  Please  take  out  the  plug-in  unit  of  the  air  conditioner

high pressure & low pressure switch















9. Please take out the rubber protective cover

















129

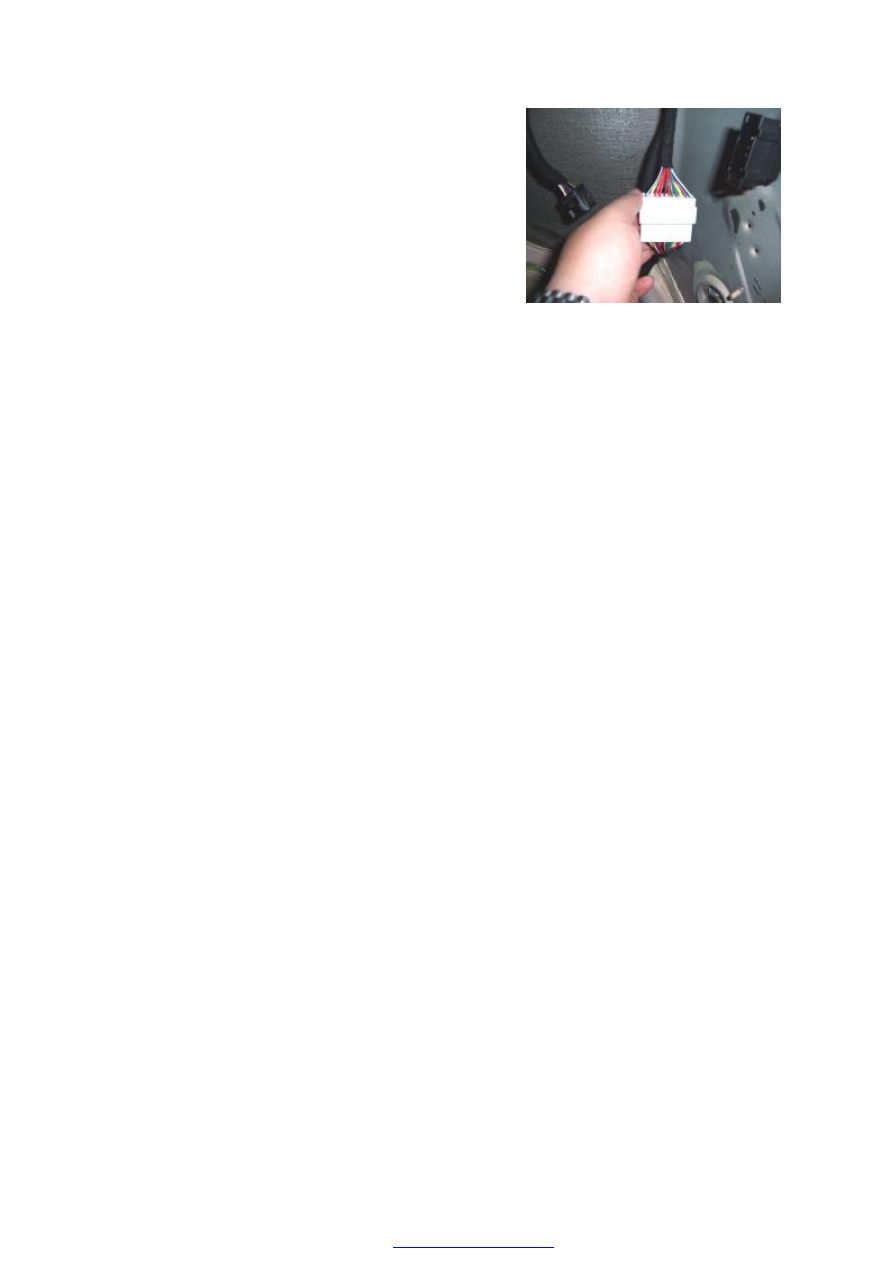

10. Please take out the plug-in unit with the wiring harness

of  the  inside  floor  and  take  out  the  wiring  harness

assembly of the right front compartment









(IV).

Assembly steps



Assemble  according  to  the  inverted  sequence  of  the

disassembly



















130

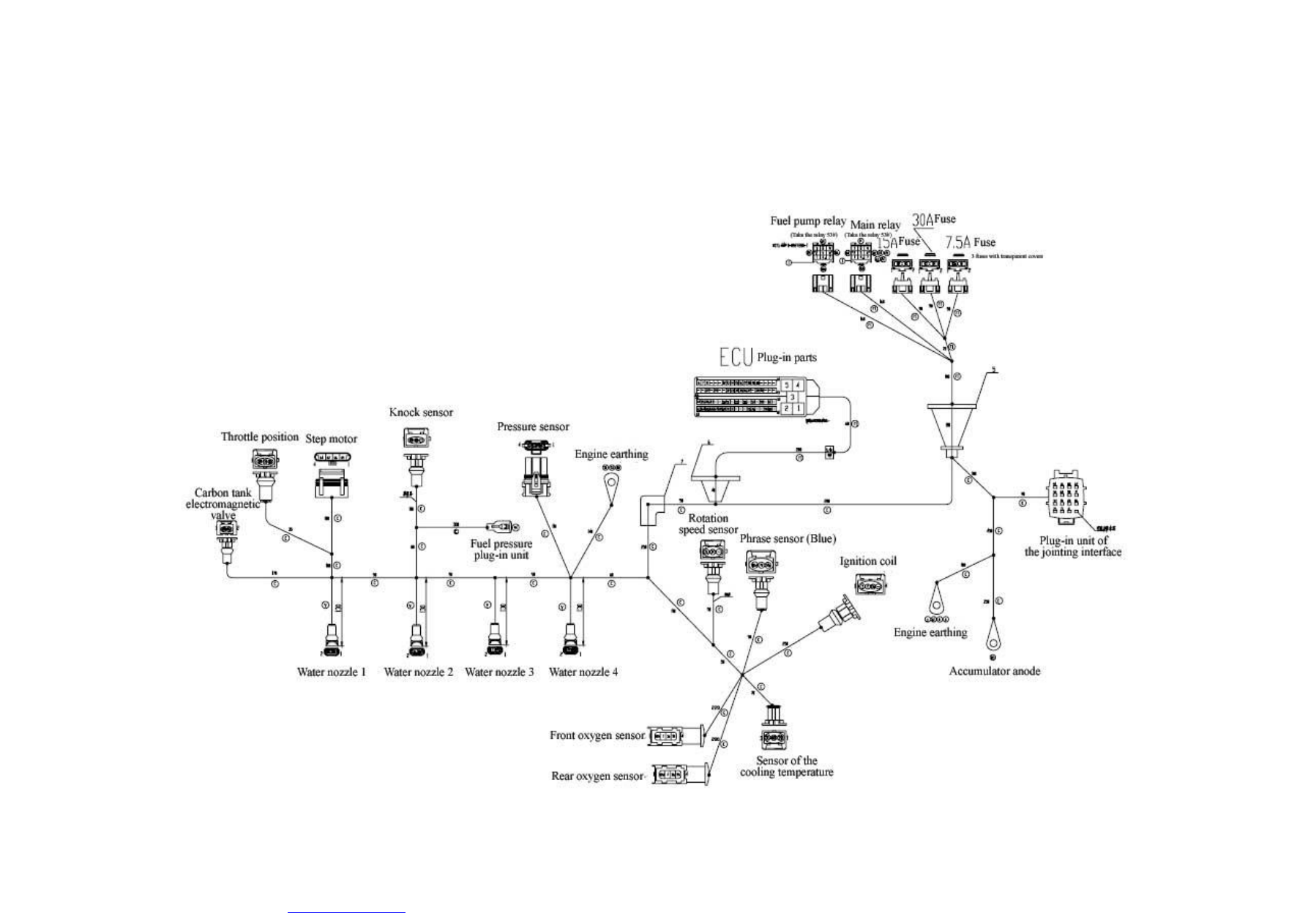

Section III Electrical Spray Wiring Harness of the Engine
