Chery A18. Manual - part 63

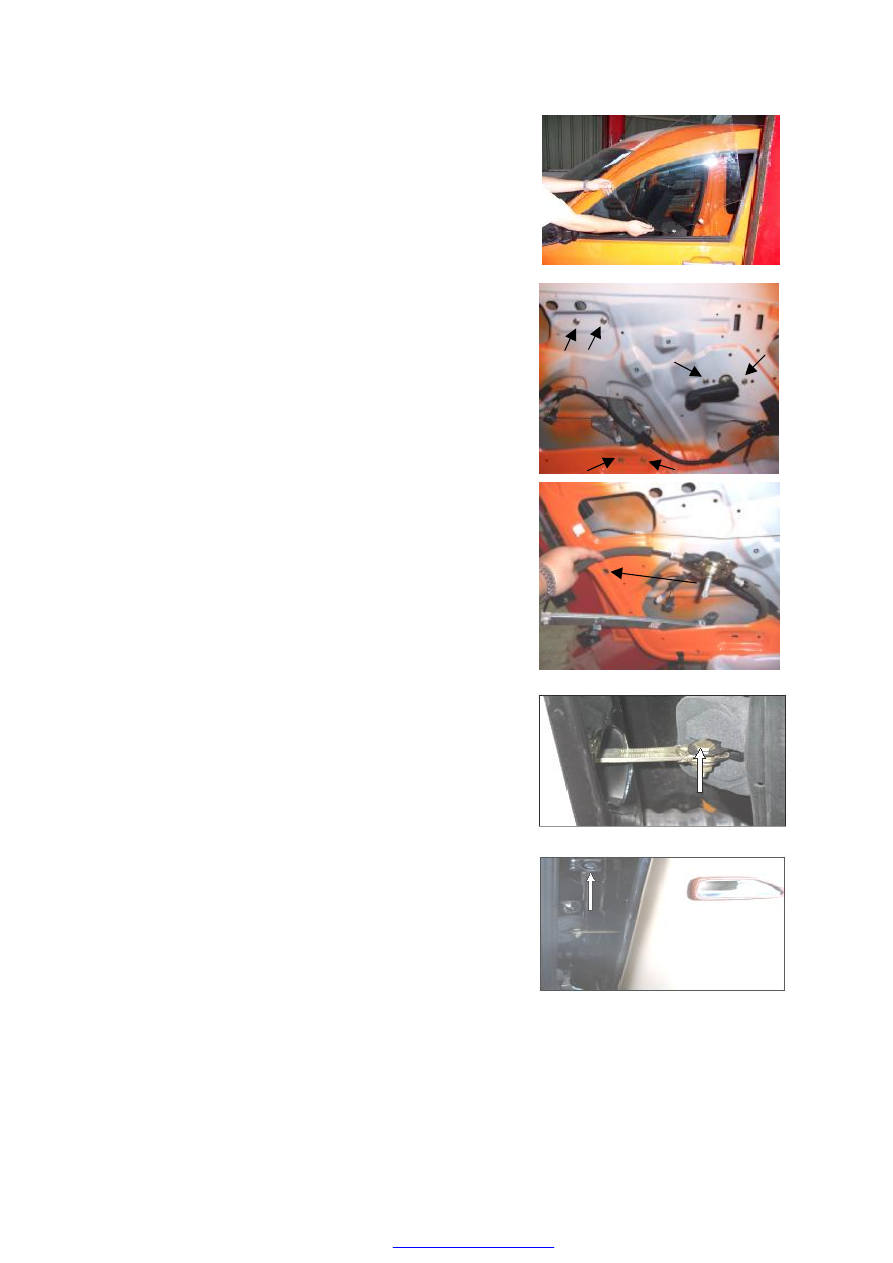

4.14.  After  unscrewing  bolts  take  out  the  glass  assembly.

When  taking  out  the  glass  assembly,  stick  up  the  glass

assembly for taking out easily.

Moment: 4.5±0.5N.m









4.15.  Unscrew  6  fixing  bolts  of  the  glass  lifter  with  the

socket wrench 10# and take out the glass lifter assembly













4.16. When disassembling the front door, take out the trim

according  to  the  inner  liner,  trim  statement  in  order  to

disassemble the electric connecting wire













4.17.  Disassemble  the  lining  washer;  loosen  the  fixing

bolts clamping the washer & carbody bolt pins











4.18.  Disassemble  the  wire  joint,  take  out  the  fixing  bolts

between  the  door  &  front  pillar  hinge,  and  of  the  door

limiter, and the other operator disassemble the door.







4.19. When putting the front door onto a plane, add a layer

of  the  protective  material  between  the  door  and  the

touching position of the plane.

5. Assembly & adjustment steps

5.1.

  Assemble  according  to the  inverted sequence

of the disassembly

5.2. Adjustment of the car door

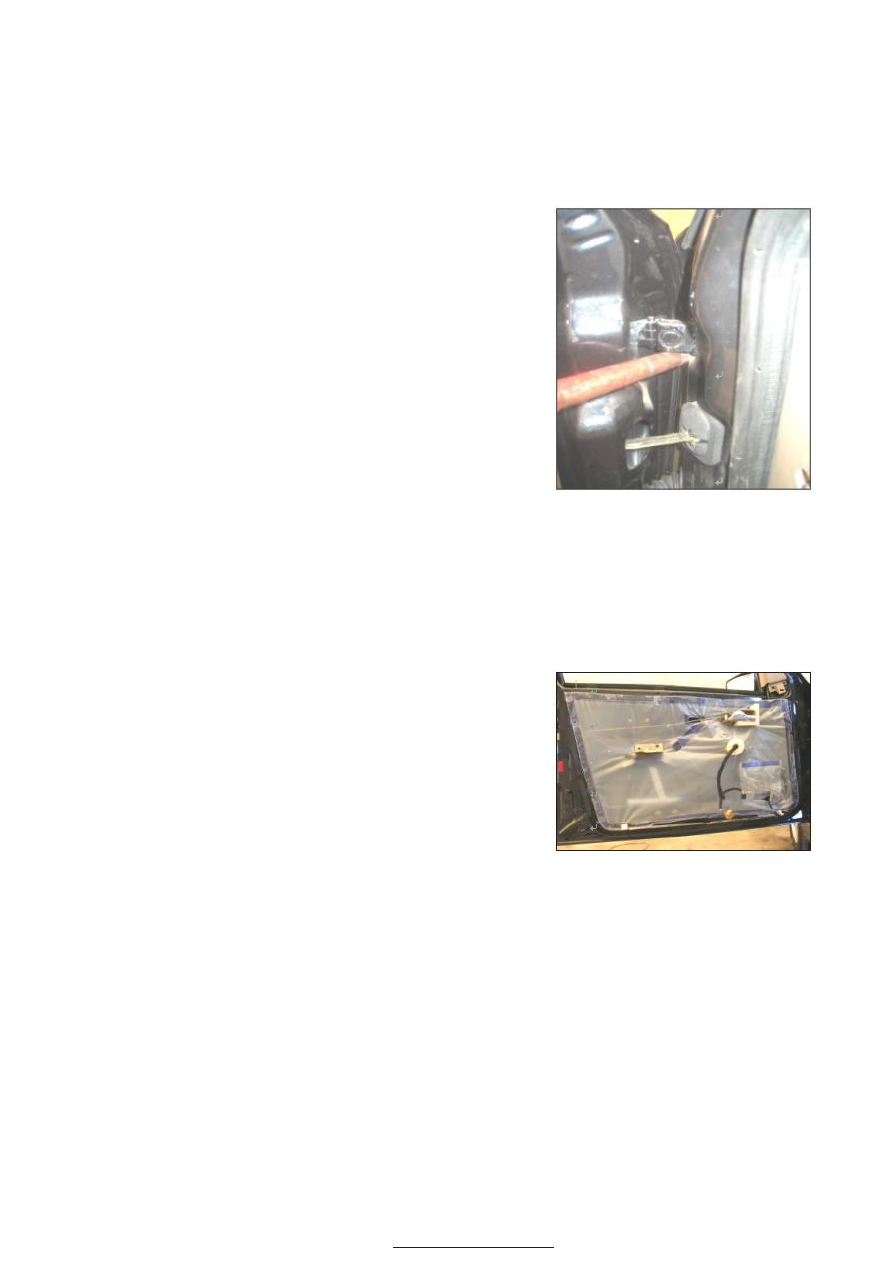

5.2.1.  When  assembling  the  front  door,  remember  to

screw fixing bolts firmly and the moment is 56N.m.

5.2.2.If  the  door  need  to  be  adjusted  lengthwise  or

breadth  wise,  need  to  loosen  bolts  of  the  hinge  at  the

rated  pressure  with  inner  hinge  adjusting  tool  and  the

direction  is  paralleled  with  the  level  and  loosen  them

slowly or it will lead the  material tired and  do not  move

the  tool  lengthwise.  and  this  kind  of  spoiling  need  to  be

corrected  by  re-welding  the  hinge.  In  order  to  avoid

having  the  crack  on  the  just  painting  coating  for  the  car

the  coating  sealing  wax  need  to  be  used.  After  well

adjusting the door screw bolts firmly. (Moment: 56N.m)



Attention: When the door is closed, seal the door through

the sealing strip fixing  onto the  door way. If there is  not

the  empty  hole  for  the  air  entering  or  when  closing  the

door the pressure applied is too big; the door may not be

closed because of the abnormal pressure



5.3.  When  assembling  the  water-proof  film,  pay

particular attention  to  the  right  way  of  the  film  sticking,

and  the  roof,  side,  down  part  should  be  stuck  with  the

film.  and  that  will  make  the  water  flow  out  correctly,

avoiding  the  water  leaking  into  the  car  or  spoiling  the

door panel



II. Disassembly, Assembly & Maintenance of the Side Door

1. Preparation

Tools: Flat-end screwdriver, Phillips screwdriver, socket driver

2. Attentions

3.1.  Please  put  on  necessary  appliances  for  labor

protection in order to avoid the accident

3.2.  Pay  attention  to  the  right  steps  when

disassembling  &  assembling  in  order  to  avoid

spoiling parts.

3. Disassembly & assembly steps

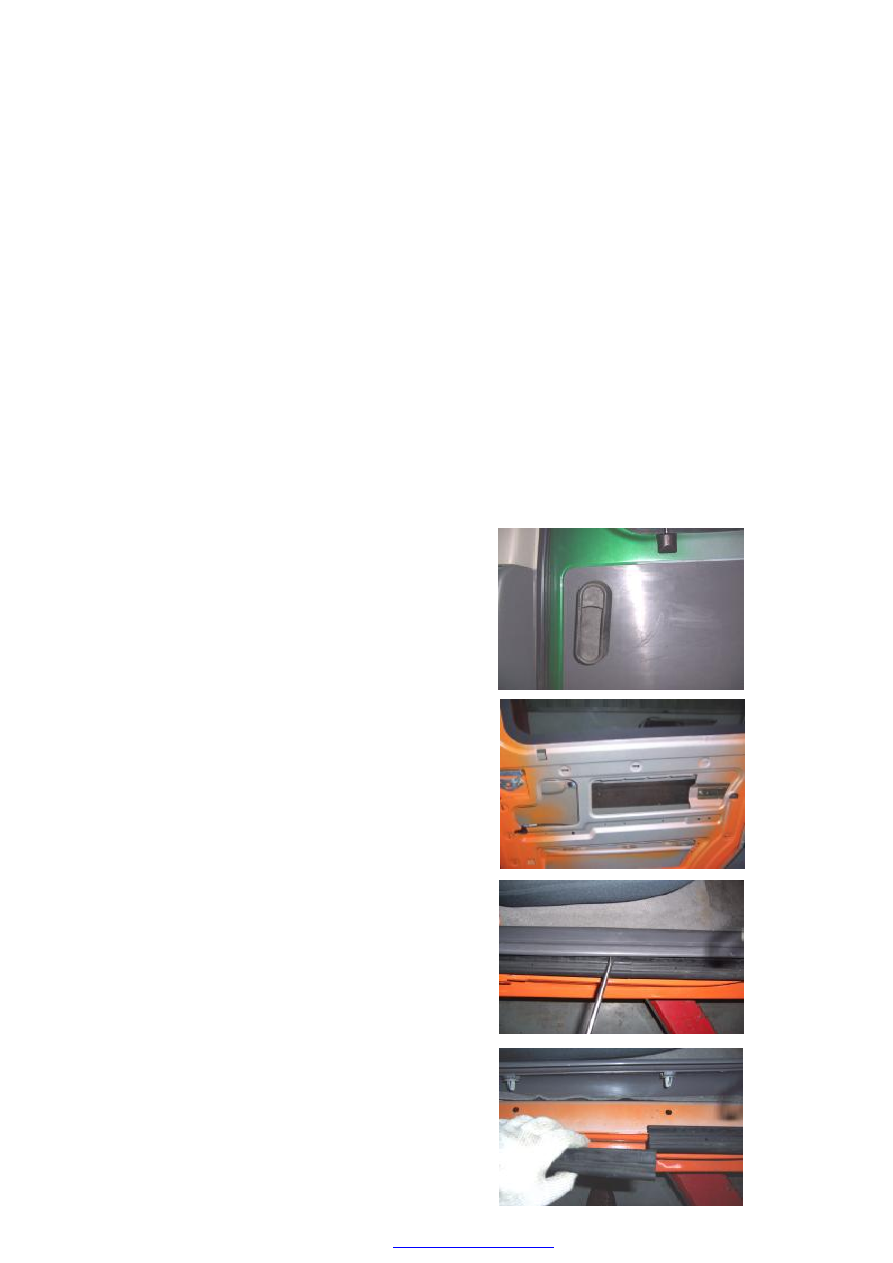

3.1. The  inner  handle  of  the  door  can  be  fixed  onto

the  inside  shield  of  the  door  through  its  own

structure  &  bolts  and  can  be  unscrewed  by  the

Phillips screwdriver.

3.2.  The  inside  panel  of  the  side  door,  water-proof

film  &  door  lock  can  be  disassembled  according  to

the disassembly of the front door

















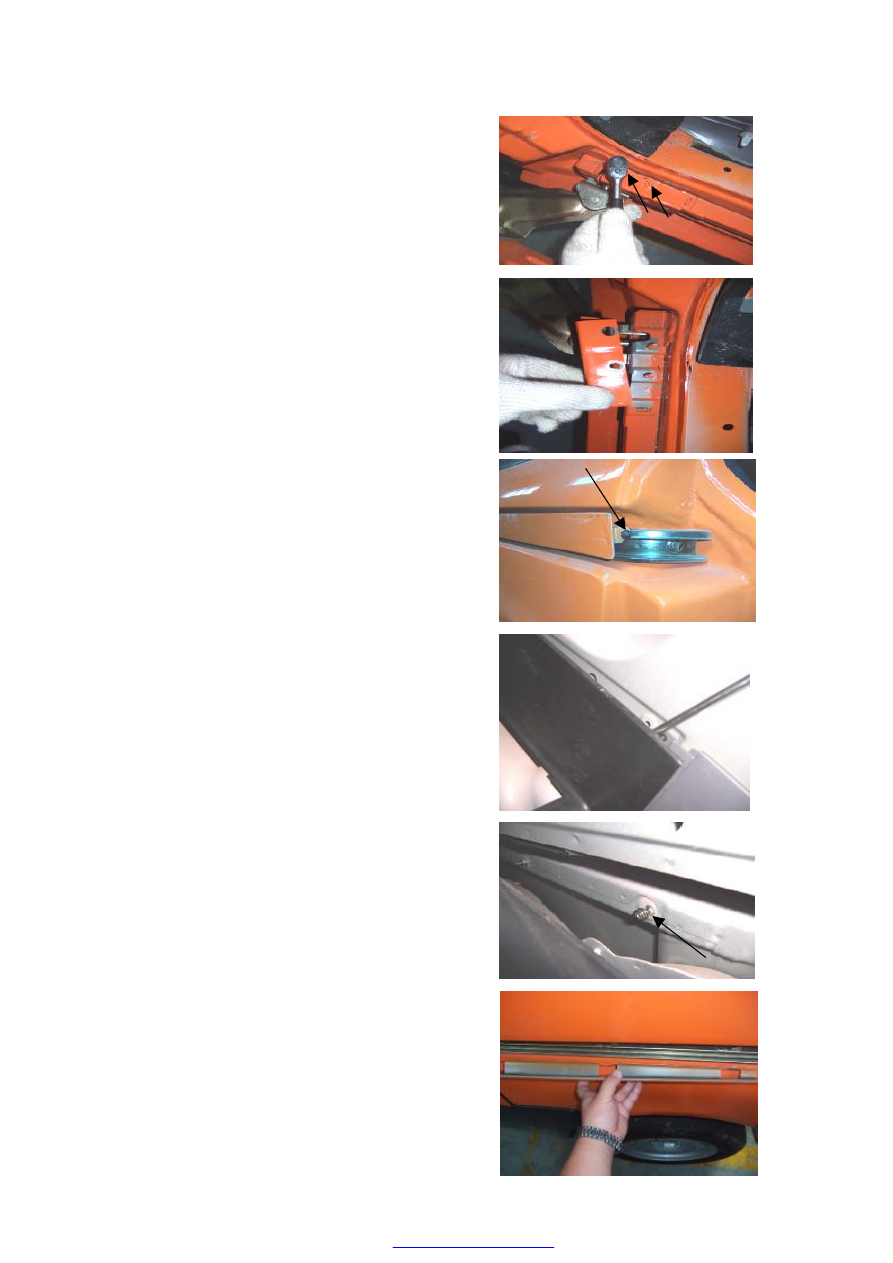

3.3.  Prize  up  the  pedal  of  the  side  door  with  the

Phillips screwdriver













3.4. Take out the sealing strip of the side door





3.5.  Unscrew  2  bolts  fixing  down  rail  limiter  of  the

side  door  with  the  socket  wrench  10#  and  take  out

the limiter

























3.6.  Unscrew  bolts  fixing  rear  rail  cover  panel  with

the Phillips screwdriver











3.7. Prize up the right inside shield of the of the rear

compartment with the slotted screwdriver















3.8.  Unscrew  the  other  bolt  fixing  rear  rail  cover

panel  with  the  socket  wrench  8#  and  take  out  the

rear rail cover panel
