CIRCUIT

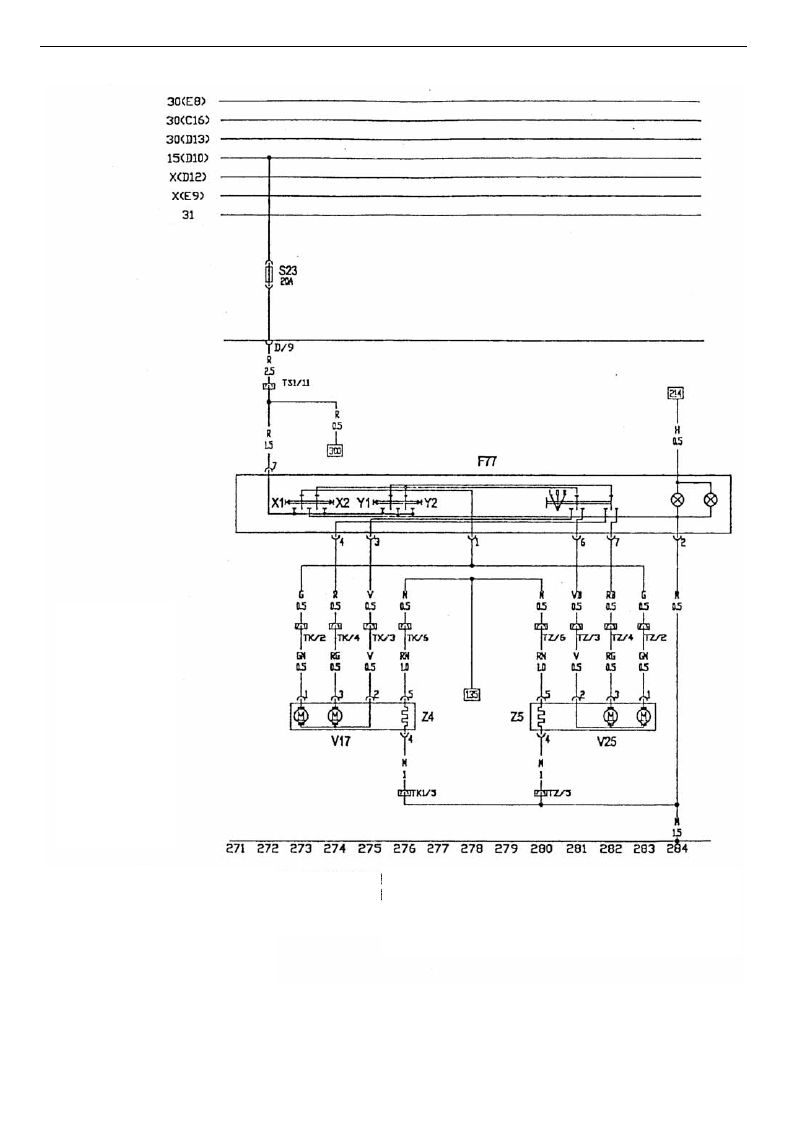

POWER MIRROR



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREN

Z=PURPLE

G=YELLOW

F77 Mirror Switch

X1 Left Adjust

X2 Right Adjust

Y1 Up Adjust

Y2 Down Adjust

V17 Left Mirror Control Motor

V25 Right Mirror Control Motor

Z4 Left Mirror Defogger

Z5 Right Mirror Defogger

TK1 12 Holes Connector (left A pillar side )

TK2 12 Holes Connector (right A pillar side)

TZ 2 Holes Connector (beside central electrical box)



19

CIRCUIT

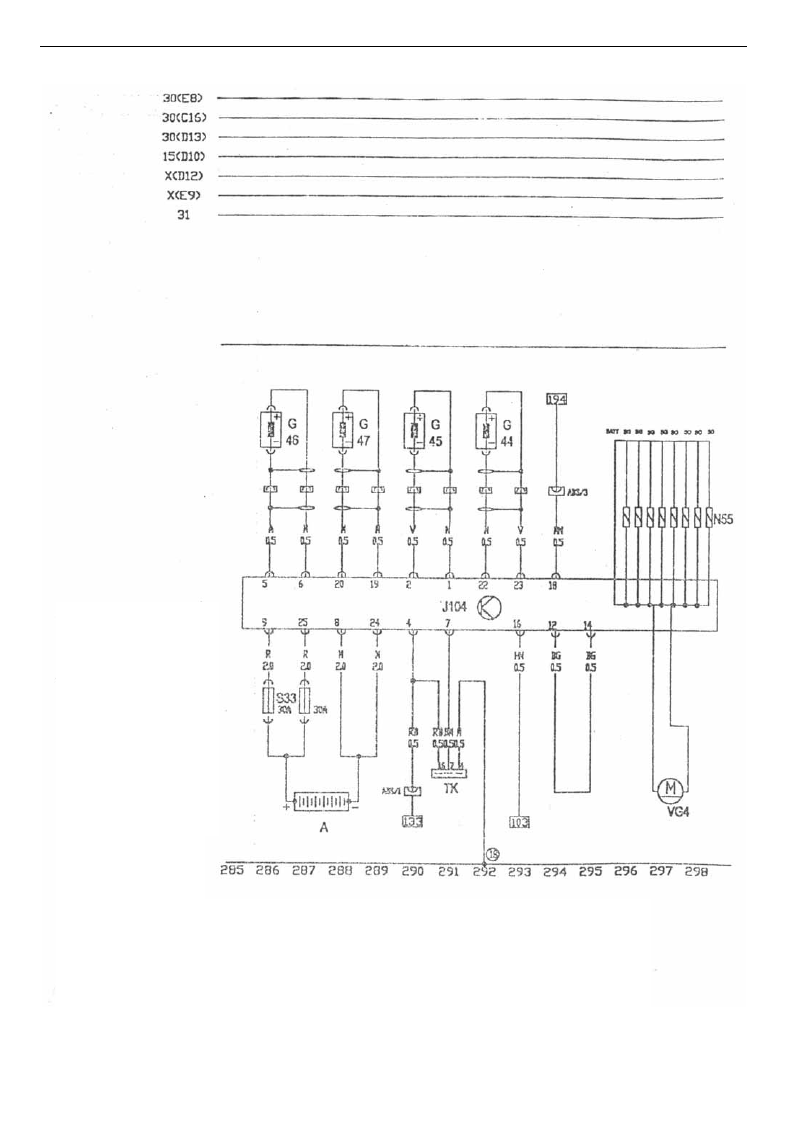

ABS



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

J104



ABS

Controller



A        Battery















N55  ABS Solenoid







○

18   Ground point, at ground carrier on central electrical box

VG4



ABS

Hydraulic

Pump

G44    Right Rear Wheel RPM Sensor
G45    Left Front Wheel RPM Sensor
G46    Left Rear Wheel RPM Sensor
G47    Right Front Wheel RPM Sensor
S33    ABS Solenoid Valve Power Fuse
S34    ABS Hydraulic Pump Power Fuse
TK    Diagnosis Connector



20

CIRCUIT

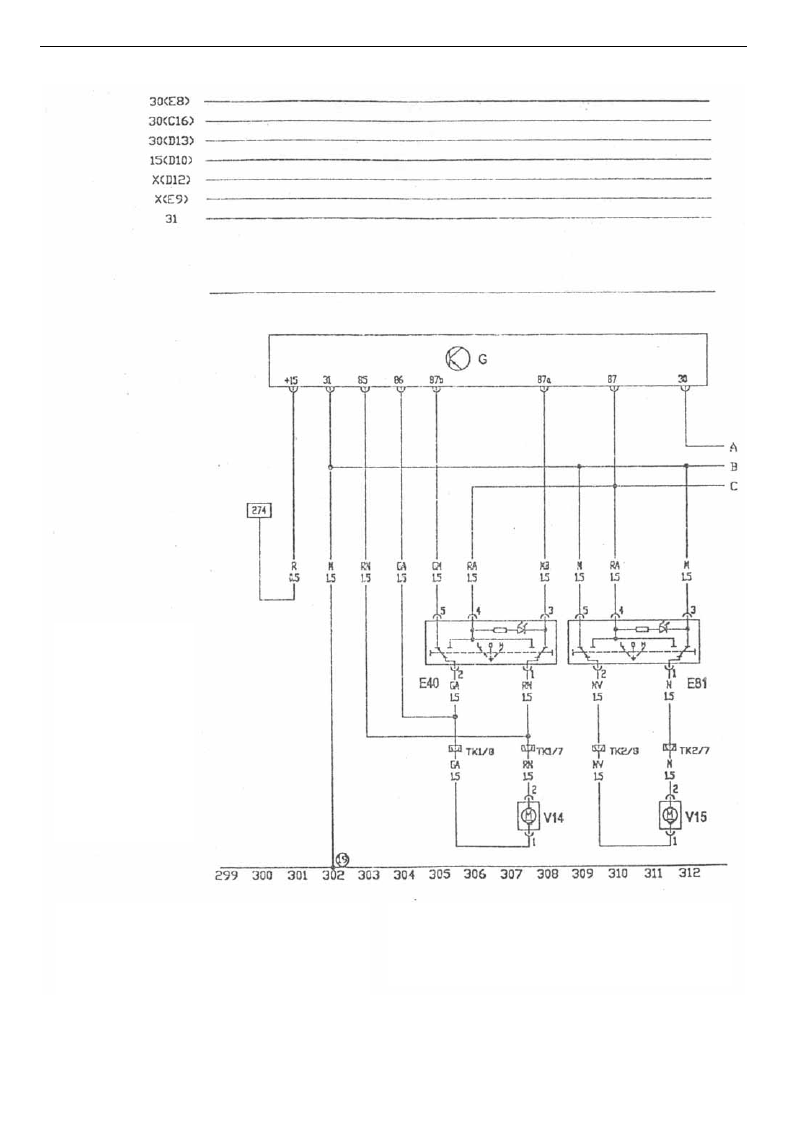

POWER GLASS LIFTER CONTROL UNIT



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

G      Window Glass Lifter Module

E40    Left Front Window Lifter Switch

E81    Right Front Window Lifter Switch

V14    Left Front Window Lifter Motor

V15

Right Front Window Lifter Motor

○

19      Beside Central Electrical Box

TK1        12 Holes Connector (Left B Pillar Side)

TK2        12 Holes Connector (Right B Pillar Side)



21

CIRCUIT

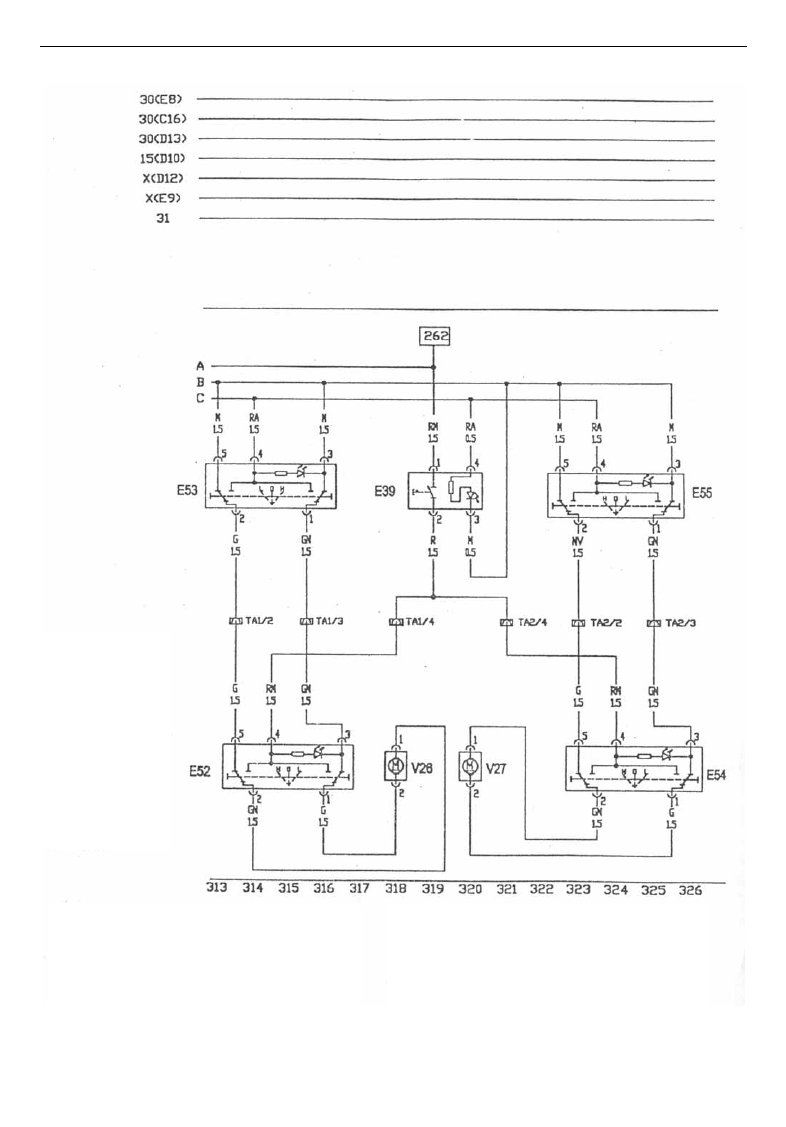

POWER GLASS LIFTER CONTROL SWITCH



V26      Left Rear Window Glass Lifter Motor

V27      Right Rear Window Glass Lifter Motor

TA1      4 Holes Connector Glass (Left B Pillar Side)

TA2      4 Holes Connector Glass (Right B Pillar Side)



E39      Rear Window Glass Lifter Lock –Out Switch

E52      Left Rear Dorr Upper Window Lifter Switch

E54      Right Rear Dorr Upper Window Lifter Switch

E53      Left Rear Window Glass Lifter Switch

E55      Right Rear Window Glass Lifter Switch



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW
