274

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Замена ламп

Расположение ламп передних световых приборов



1

2

3

6

5

4

OMA19-8210

  Боковой повторитель указателя по-

ворота

  Передний габаритный фонарь

 Противотуманная фара

  Фара дальнего света

  Фара дальнего света

  Передний указатель поворота

275

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

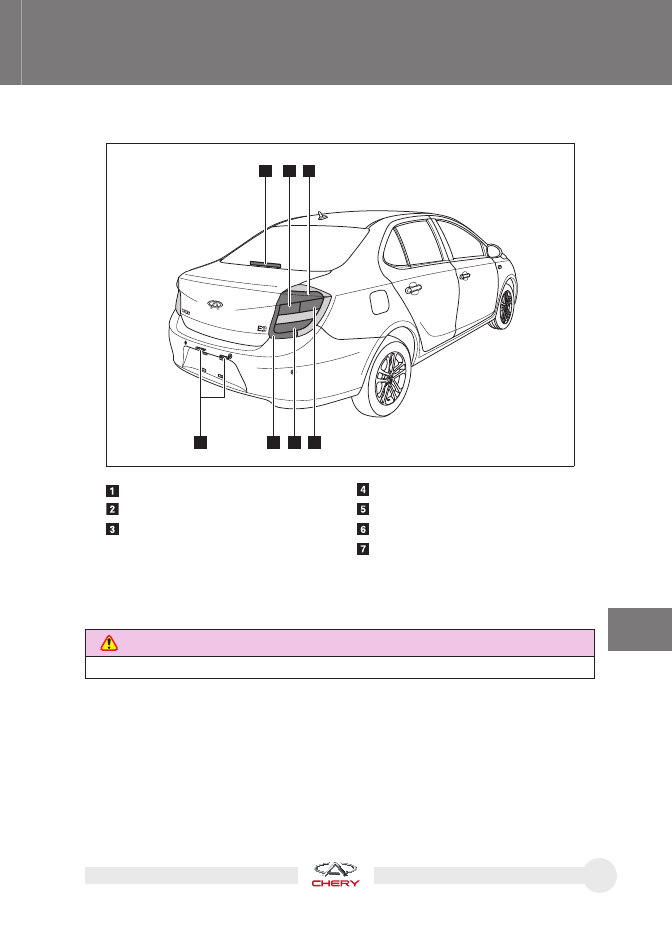

Расположение ламп задних световых приборов



2

1

3

6

7

5

4

OMA19-8220

  Фонарь заднего хода

  Задний противотуманный фонарь

  Задний габаритный фонарь

 Фонарь освещения регистрацион-

ного знака

  Верхний стоп-сигнал

  Задний указатель поворота

  Задний габаритный фонарь

 Стоп-сигнал

Перед заменой ламп нужно перевести замок зажигания в положение OFF и вы-
ключить все осветительные приборы.





ОПАСНОСТЬ

Во избежание ожога не меняйте не остывшие лампочки.

276

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



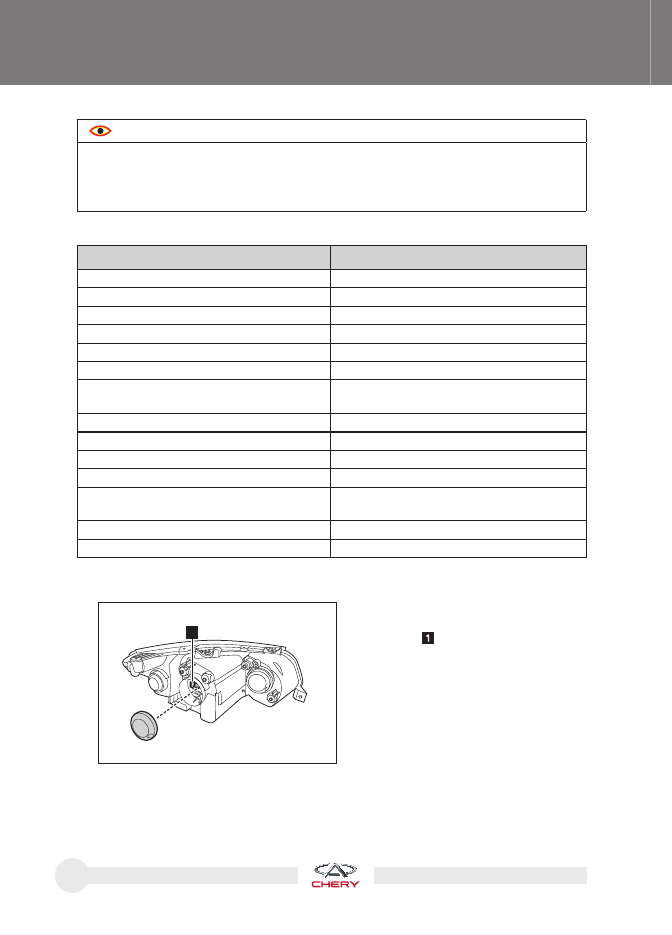

  ОСТОРОЖНО

Используйте только лампы, рекомендованные компанией Chery.



При замене лампочки не прикасайтесь к ее стеклянной колбе руками без перчаток.



Это приведет к загрязнению поверхности колбы и значительному сокращению сро-
ка службы.

Тип ламп



Замена лампы фары ближнего света



1

OMA19-8300

1.

Снимите крышку корпуса фары
ближнего света и отсоедините разъ-
ем фары

.

Назначение лампы

Тип и мощность лампы (модель/тип)

Фара

H1

Передний габаритный фонарь

Светодиодный

Передний указатель поворота

HY21W

Стоп-сигнал

Светодиодный

Противотуманная фара

H7

Задний противотуманный фонарь

P21W

Фонарь освещения регистрационного

знака

C5W

Верхний стоп-сигнал

Светодиодный

Задний габаритный фонарь

Светодиодный

Задний указатель поворота

PY21W

Фонарь заднего хода

W16W

Боковой повторитель указателя пово-

рота

WY5W

Передний плафон освещения салона

C10W

Плафон освещения багажника

10W

277

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

1

OMA19-8310

1

OMA19-8280

1

OMA19-8290

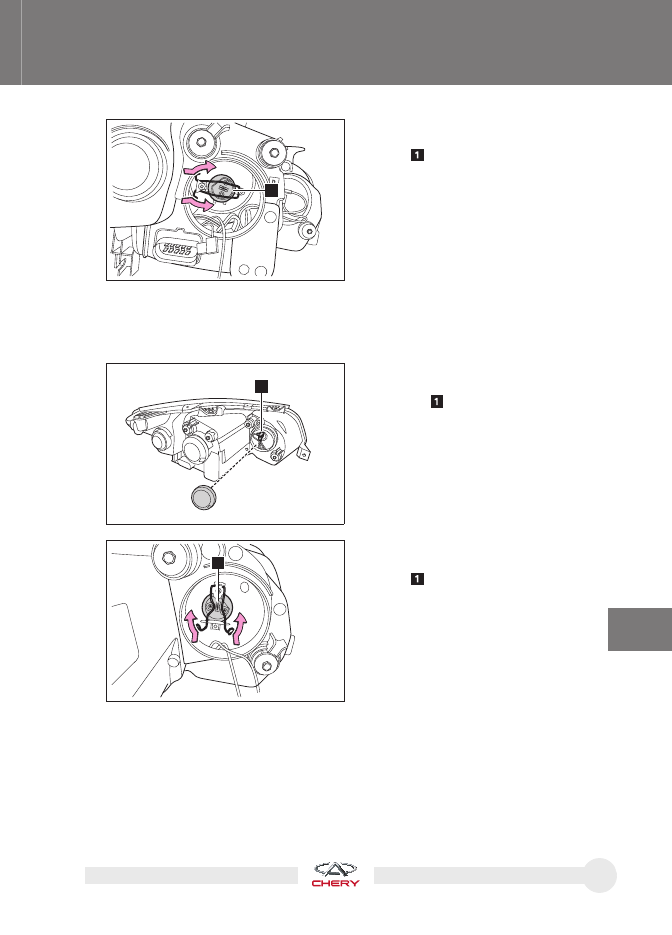

2. Отсоедините фиксирующий зажим

и извлеките лампу фары ближнего
света  .

3.  Установите новую лампу фары ближнего света в последовательности, обрат-

ной снятию.

Замена лампы фары дальнего света



1.

Снимите крышку корпуса фары
дальнего света и отсоедините разъ-
ем фары  .

2. Отсоедините фиксирующий зажим

и извлеките лампу фары дальнего
света  .

3.  Установите новую лампу фары дальнего света в последовательности, обрат-

ной снятию.
