Chery Arrizo 7. Руководство - часть 8





49

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

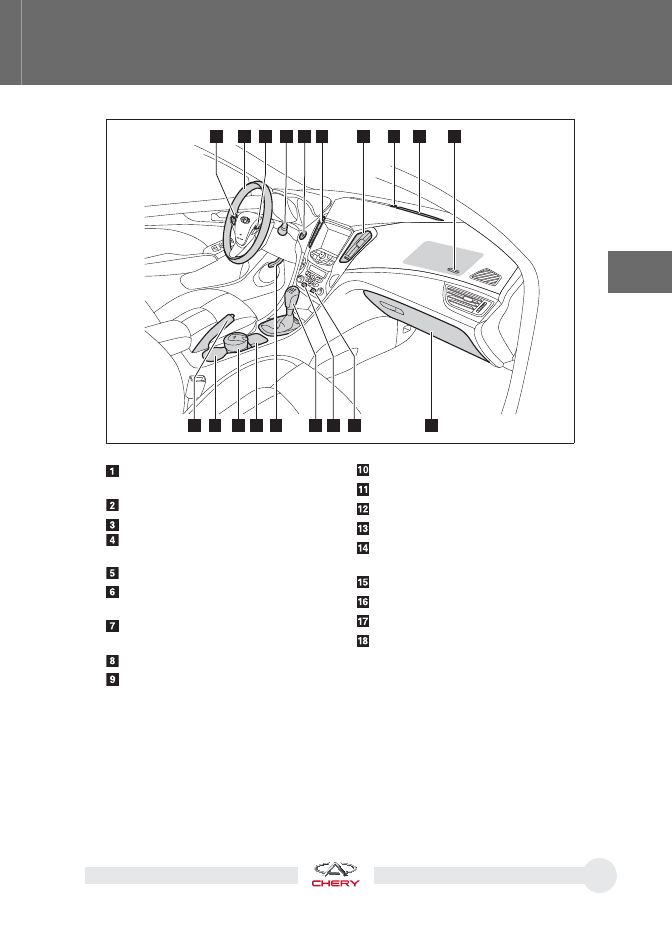

 Перчаточный ящик

  Кнопка ESP OFF

  Выключатель TPMS SET

  Рычаг переключения передач

  Рычаг регулировки положения

рулевого колеса

  Отсек для мелких вещей

 Пепельница (передняя)

 Передний подстаканник

  Рычаг стояночного тормоза

  Кнопки управления аудиосистемой

на рулевом колесе

 Рулевое колесо

  Кнопка настройки
  Переключатель очистителя и

омывателя ветрового стекла

  Выключатель (замок) зажигания

 Центральное вентиляционное

отверстие

  Датчик интенсивности солнечного

излучения

  Сопло обдува ветрового стекла

  Подушка безопасности переднего

пассажира

MENU

10

18

11

13 12

15 14

16

17

2

6

6

8

7

9

1

3

5

4

OMM16-2030

50

C

E

X1000

rpm

H

EPC

km/h

F

-

+

OFF

P

08:30

123

km

1

2

2

3

3

4

7

5

6

OMM16-2040

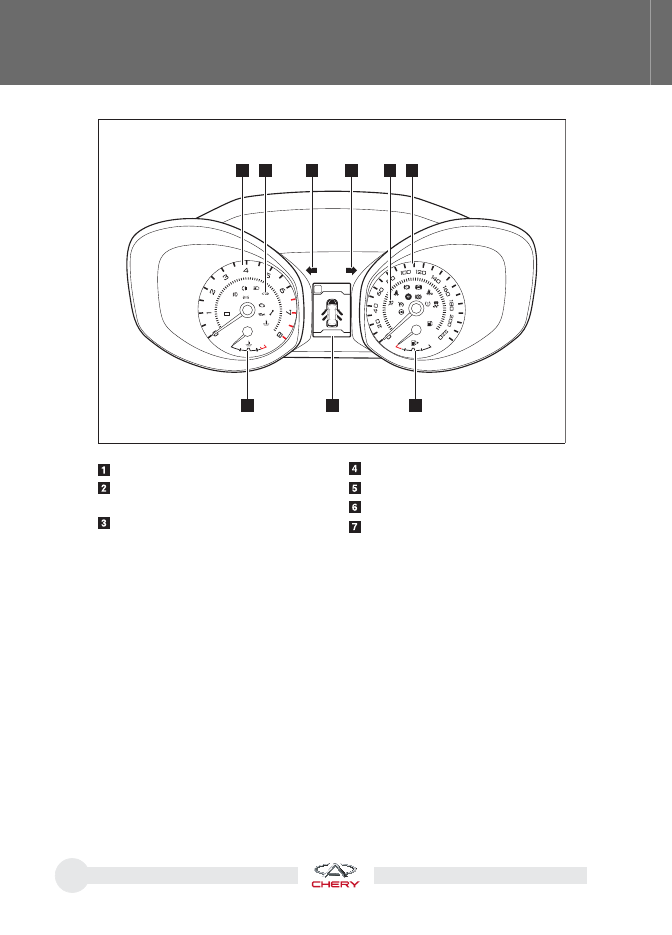

 Спидометр

  Указатель уровня топлива

 Многофункциональный дисплей

 Указатель температуры

охлаждающей жидкости двигателя

 Тахометр

  Световые сигнализаторы и

индикаторы

  Индикатор указателя поворота

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

2-2. Панель приборов

51

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



2

ПРИБОРНАЯ ПАНЕЛЬ И ОРГ

АНЫ УПР

АВЛЕНИЯ

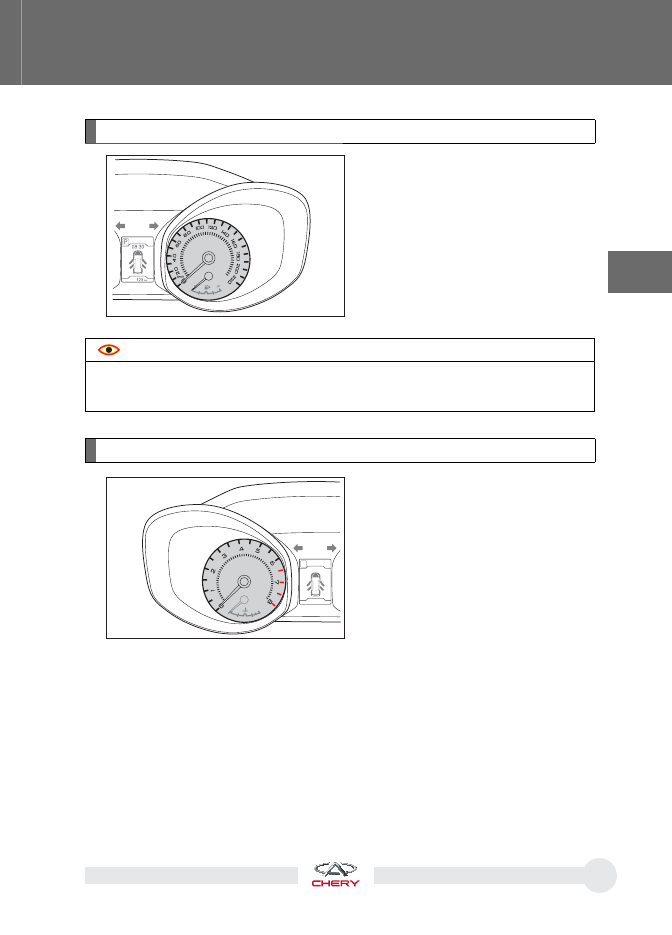

Спидометр

OMM16-2050

OMM16-2060

C

X1000

rpm

H

P

08:30

123

km



  ОСТОРОЖНО

На показания спидометра влияет размер шин, установленных на ваш автомобиль. Ис-
пользуйте оригинальные шины Chery правильной размерности, в противном случае
спидометр не будет показывать точное значение скорости движения.

Тахометр

Спидометр указывает текущую ско-
рость автомобиля. Скорость движе-
ния автомобиля отображается в км/ч
(km/h).

Тахометр показывает текущую частоту
вращения коленчатого вала двигате-
ля (показание прибора умножается на
1000). Частота вращения отображает-
ся в оборотах в минуту (rpm).

Красный сектор в правой части шка-
лы тахометра указывает максимально
допустимую частоту вращения ко-
ленчатого вала двигателя, которую
кратковременно можно развить при
нормальной рабочей температуре
прошедшего обкатку двигателя.

52

Глава 2. ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ



  ОСТОРОЖНО

Не допускайте работу двигателя при длительном нахождении стрелки тахометра в



красной зоне прибора, что может привести к серьезному повреждению двигателя.

В период обкатки запрещается двигаться со скоростью более 100 км/ч.



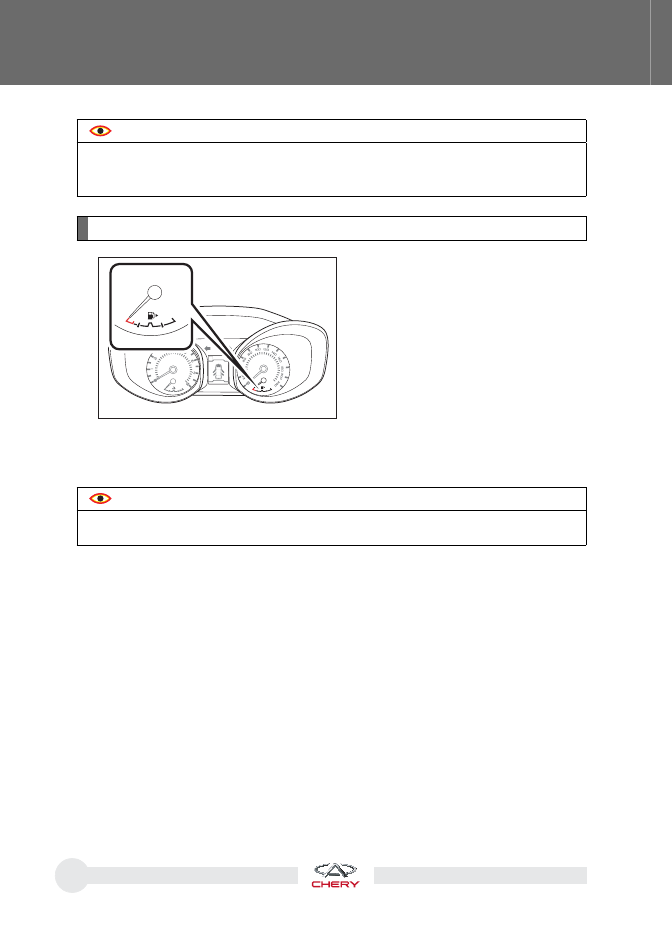

Указатель уровня топлива в баке

C

E

X1000

rpm

H

km/h

F

P

08:30

123

km

E

F

OMM16-2070

Указатель уровня топлива сообщает о
текущем количестве топлива, остаю-
щемся в баке. Для получения точных
показаний указателя уровня топлива
остановите автомобиль на горизон-
тальной площадке и переведите вы-
ключатель (замок) зажигания в поло-
жение ON.

Вместимость топливного бака: 50 л.

Положение стрелки указателя на метке Е (Пустой бак) или рядом с ней, либо
включение сигнализатора минимального уровня топлива соответствует недо-
статочному запасу топлива в баке. Как можно скорее залейте топливо в бак.



  ОСТОРОЖНО

При ускорении, резком торможении, резком повороте или движении автомобиля на
уклоне указатель уровня топлива может давать неверные показания.
