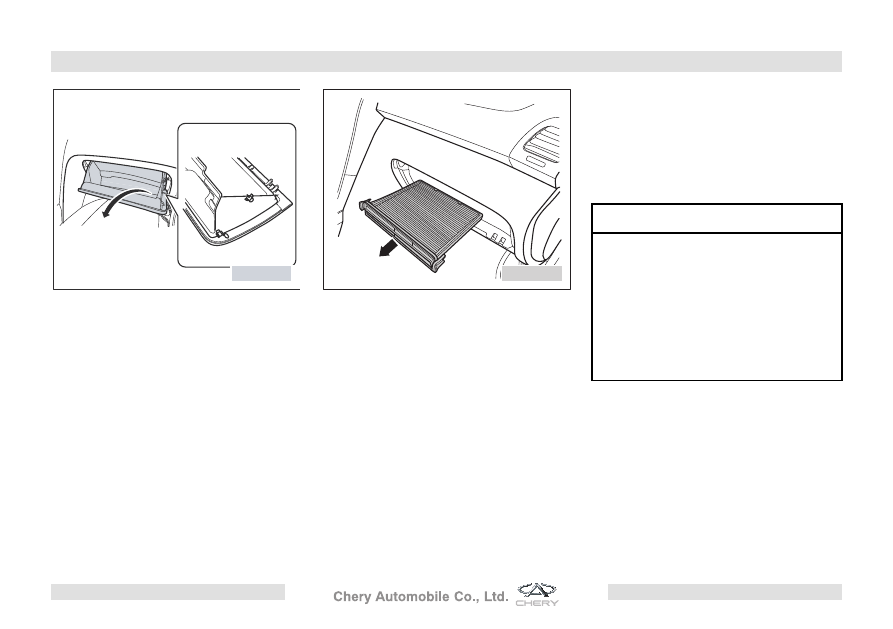

180   Техническое обслуживание

Операции, выполняемые самостоятельно

3.  Проверьте состояние фильтра и удали-

те загрязнения с него с помощью пнев-
матического пистолета. Если фильтр
слишком загрязнен, замените его.

4.  Правильно установите фильтр в гнездо,

после чего верните перчаточный ящик
на место.

ВНИМАНИЕ!

Фильтр вентиляции салона дол-
жен быть правильно установлен на
свое место. Использование систе-
мы вентиляции и кондиционирова-
ния воздуха без фильтра приведет к
ухудшению эффективности ее рабо-
ты и попаданию пыли в салон.

Запрещено промывать фильтр во-
дой.



OMT11-2884

2.  Извлеките фильтр из гнезда.

OMT11-2882

1. Откройте перчаточный ящик, сожмите

его боковины и освободите упоры, после
чего перчаточный ящик можно снять.



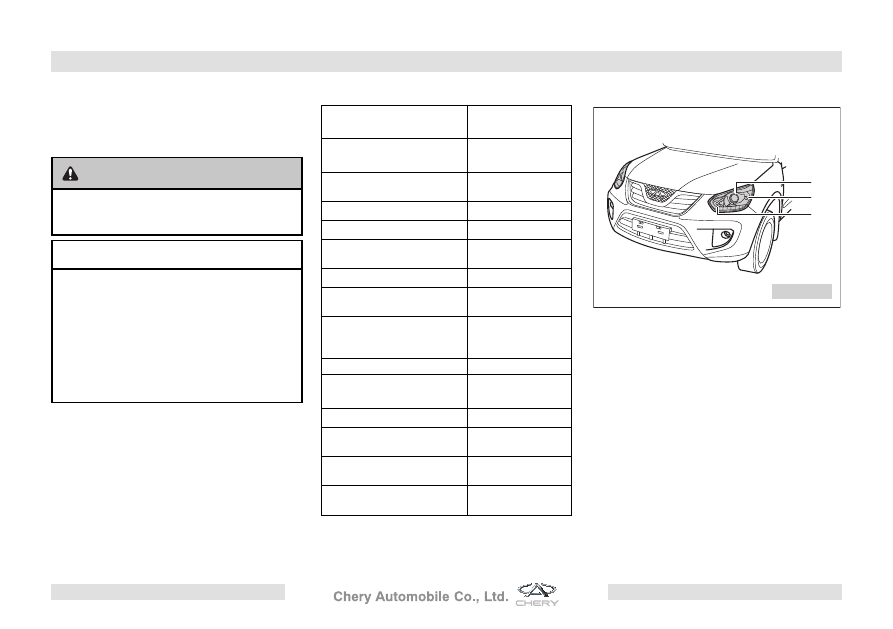

Техническое обслуживание   181

Операции, выполняемые самостоятельно

Замена ламп блок-фары

2
3

1

OMT11-2890

1. Фара

2. Габаритный фонарь

3. Указатель поворота



Модель лампочки

Назначение лампочки

Тип и мощность

лампочки

Фара (дальний/ближний

свет)

H7 (55Вт)

Передний габаритный

фонарь

W5W

Дневные ходовые огни

Светодиодные

Противотуманная фара

H7

Задний габаритный

фонарь

R5W

Стоп-сигнал

Светодиодный

Задний противотуманный

фонарь

P21W

Фонарь освещения реги-

страционного знака

W5W

Верхний стоп-сигнал

Светодиодный

Передний/задний указа-

тель поворота

PY21W

Фонарь заднего хода

P21W

Боковой повторитель

указателя поворота

W5W

Передний плафон освеще-

ния салона

C10W

Задний плафон освещения

салона

C5W

Замена лампочек

Перед заменой лампочек нужно выключить
зажигание и установить переключатель на-
ружного освещение в положение OFF.





ОПАСНОСТЬ!

Во избежание ожога не меняйте не
остывшие лампочки.

ВНИМАНИЕ!

Оригинальные запасные лампочки
имеются только на сервисной стан-
ции официального дилера Chery.

При замене лампочки не прикасай-
тесь к ее стеклянной колбе. Это при-
ведет к загрязнению поверхности
колбы и значительному сокращению
срока службы.

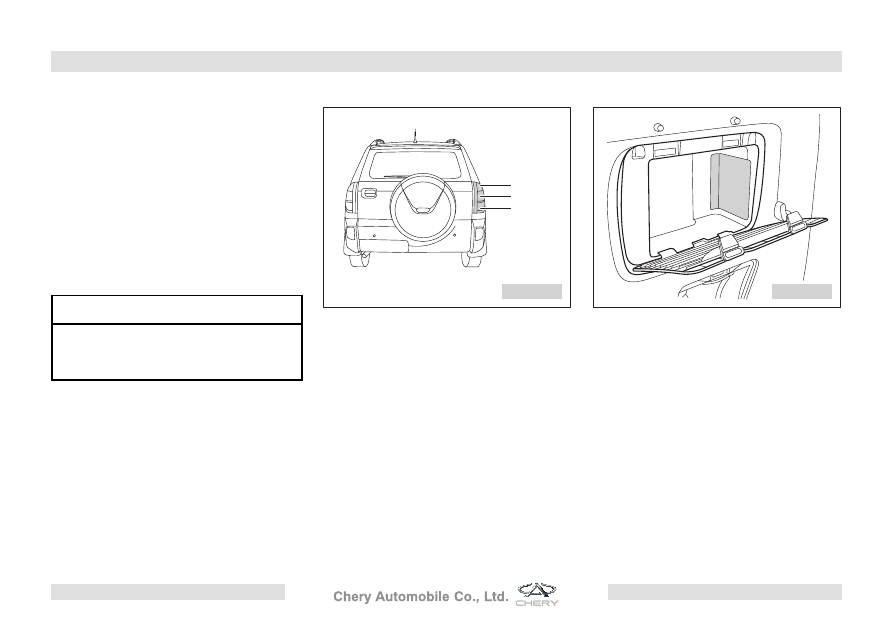

182   Техническое обслуживание

Операции, выполняемые самостоятельно

Замена ламп заднего фонаря:

OMT11-2930

1. Откройте отсек для мелких предметов

на боковине багажного отделения и с
помощью отвертки откройте защитную
крышку.

2. Снимите патрон перегоревшей лампы

из корпуса заднего фонаря и извлеките
лампу.

3. Установка новой лампы выполняется в

порядке, обратном снятию.



Замена ламп заднего фонаря

1

2

3

OMT11-2910

1.  Задний габаритный фонарь

2. Указатель поворота

3.  Фонарь заднего хода

Для замены лампы фары:

1.  Откройте капот и снимите заднюю крыш-

ку фары.

2. Отсоедините разъем фары, снимите

фиксатор лампы и извлеките лампу.

3.  Установите лампу в порядке, обратном

снятию.

При замене ламп габаритного фонаря и
указателя поворота поверните патрон лам-
пы и извлеките его. После замены лампы
установите патрон на место и поверните
его до фиксации.

ВНИМАНИЕ!

При замене ламп правой блок-фары
нужно снять расширительный бачок
системы охлаждения.



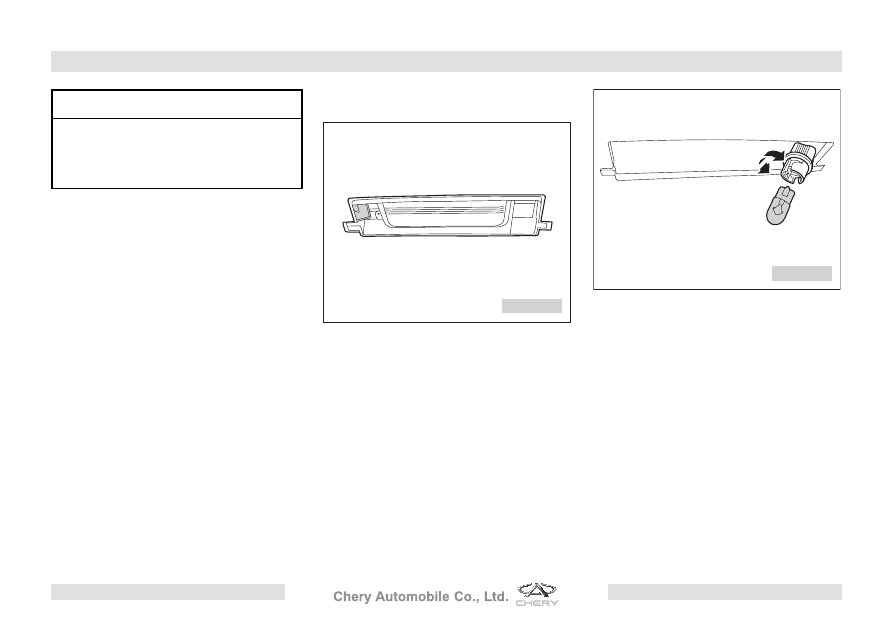

Техническое обслуживание   183

Операции, выполняемые самостоятельно

OMT11-2960

2.  Поверните патрон и извлеките лампу.

3. Установите фонарь освещения реги-

страционного знака в порядке, обрат-
ном снятию.



Замена лампы фонаря освещения реги-
страционного знака

OMT11-2950

1. Во избежание повреждения корпуса

фонаря освещения регистрационного
знака при его снятии пользуйтесь от-
верткой, обернутой защитной лентой.

ВНИМАНИЕ!

При извлечении патрона или лампы
действуйте в соответствии с указа-
телями на патроне, чтобы не повре-
дить задний фонарь.
