168 Техническое обслуживание

Операции, выполняемые самостоятельно

Назначение предохранителей и реле (блок предохранителей в салоне автомобиля)

20A

F19

F20

F21

F22

F23

F24

F25

F26

F27

F10

F11

F12

F13

F14

F15

F16

F17

F18

AM2

F28

AM1

F29

20A

15A

25A

10A

7.5A

15A

10A

15A

10A

15A

10A

15A

10A

15A

F30

15A

10A

OMT11-2771

Пинцет

Реле

компрессора

Пусто

Реле звукового

сигнала

Реле

габаритных

фонарей

Запасное

реле

Компрессор

Обмотка реле

Обогрев
сидений

Аудиосистема

Панель

приборов

Питание ISU

Звуковой

сигнал

Подушки

безопасности

Управление

аудиосистемой

Блок управления

двигателем

Система

диагностики

автомобиля

Прикуриватель

Панель

приборов

Система ABS

Выключатель

кондиционера

Датчик наличия

ключа в замке

зажигания

Плафоны в дверях,

внутреннего

освещения и т.д.

Переключатель

вентиляционного

люка

Напоминание

противоугонной

системы, реле

кондиционера

Подача наружного

воздуха и

рециркуляция

Обогрев наружных

зеркал заднего

вида

Регулятор

наружных зеркал

заднего вида

Вентиля-

ционный люк

Очиститель

ветрового стекла

Подсветка, пробег,

генератор

Запасное

реле

Запасное

реле

Реле 4-й

скорости

вентилятора

Очиститель

заднего стекла

Регулировка

ночного режима

40 А (медленно
перегорающий)

Запасной

Запасной Запасной Запасной

Запасной Запасной

Запасной

Блок плавких предохранителей
в салоне автомобиля

OMT11-2770

Блок плавких предохрани-
телей в салоне автомобиля

Техническое обслуживание 169

Операции, выполняемые самостоятельно

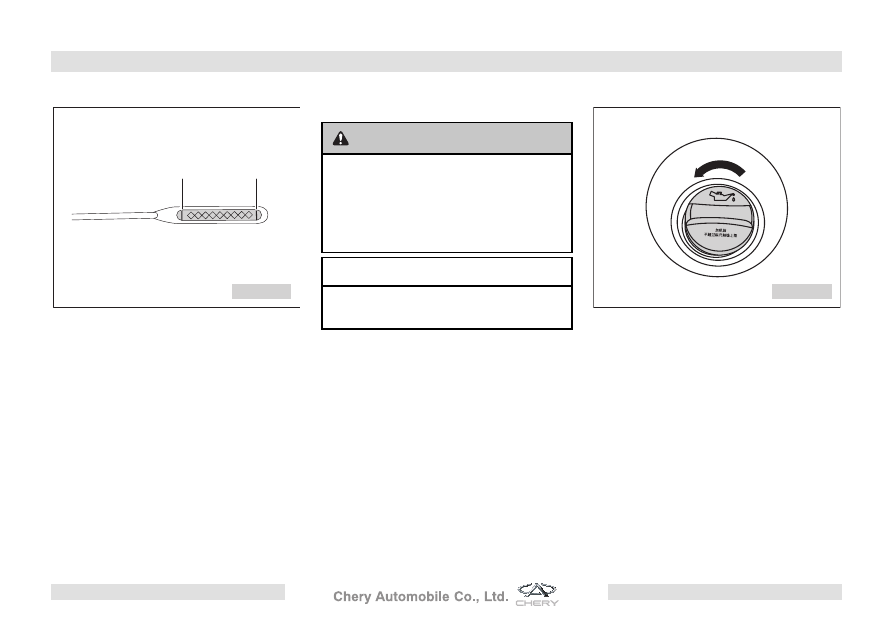

Добавление моторного масла

Don’t Overfill

OMT11-2790

1. Поверните пробку заливной горловины

для моторного масла против часовой
стрелки и откройте ее.

2. Снимите пробку заливной горловины

и залейте моторное масло небольши-
ми частями, после чего проверьте его
уровень с помощью щупа. Рекоменду-
ется использовать воронку для заливки
моторного масла. Используйте только
моторное масло, соответствующее тре-
бованиям компании Chery. Информа-
ция о типе и количестве заливаемого
моторного масла приведена в разделе
«Заправочные емкости» главы 9 «Харак-
теристики автомобиля».

4. Затем извлеките щуп и проверьте уро-

вень моторного масла.

ОПАСНОСТЬ!

Будьте осторожны, чтобы не коснуть-
ся горячего выпускного коллектора.
Не проверяйте уровень масла сразу
же после прогрева двигателя, подо-
ждите пока масло стечет в поддон
картера.

ВНИМАНИЕ!

Будьте осторожны, чтобы масло не
попало на компоненты автомобиля.

Доливайте масло, если его уровень ниже
или немного выше минимальной отметки
на щупе.

Проверка уровня моторного масла

OMT11-2780

Проверяйте уровень моторного масла с по-
мощью щупа на полностью прогретом дви-
гателе.

1. Остановите автомобиль на горизонталь-

ной площадке с твердым основанием.
Подождите 5 минут после остановки
двигателя.

2. Извлеките масляный щуп и протрите его

чистой тканью.

3. Снова вставьте щуп на место до упора.

Отметка максималь-
ного уровня масла

Отметка
минимального
уровня масла

170 Техническое обслуживание

Операции, выполняемые самостоятельно

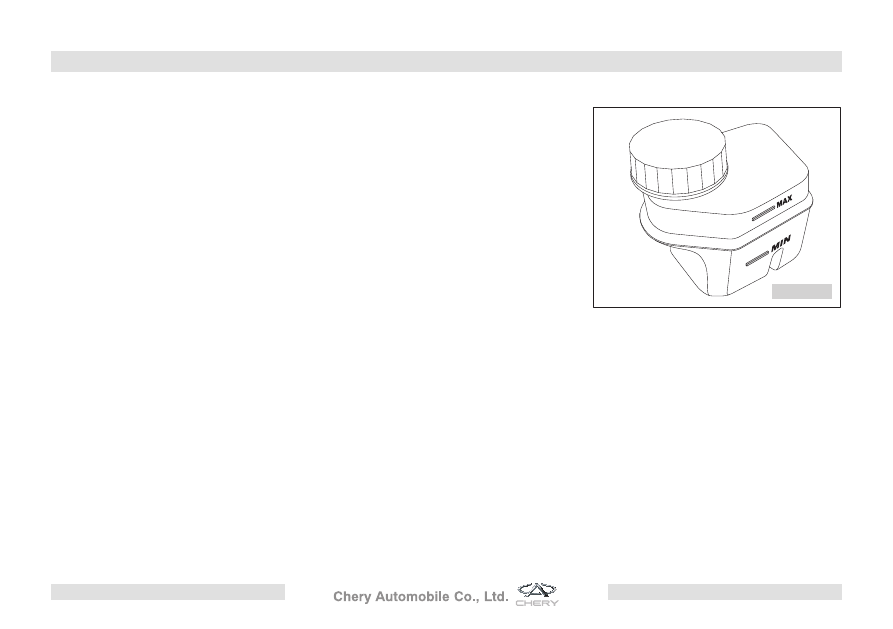

Проверка уровня тормозной жидкости

OMT11-1170

Для тормозной жидкости и жидкости при-
вода выключения сцепления используется
один и тот же бачок.

Регулярно проверяйте уровень тормозной
жидкости. Уровень тормозной жидкости
должен находиться между отметками MAX
(максимум) и MIN (минимум) на корпусе
бачка. Добавляйте тормозную жидкость
по мере необходимости. Если включился
сигнализатор неисправности тормозной
системы, немедленно проверьте уровень
тормозной жидкости.

Масляный фильтр

Масляный фильтр меняется одновременно
с заменой моторного масла.

Утилизация отработанного моторного мас-
ла и масляного фильтра

Утилизация отработанного моторного мас-
ла и масляного фильтра должна проводить-
ся безопасным и разрешенным способом.
Запрещается использовать систему сбора
бытового мусора, канализацию или землю
для утилизации отработанного моторного
масла и масляного фильтра. В этом слу-
чае происходит загрязнение окружающей
среды. За консультацией о способе утили-
зации обращайтесь на сервисную станцию
официального дилера Chery.

3. Если уровень моторного масла находит-

ся в допустимых пределах, поверните
пробку заливной горловины в направле-
нии часовой стрелки и затяните ее.

Техническое обслуживание 171

Операции, выполняемые самостоятельно

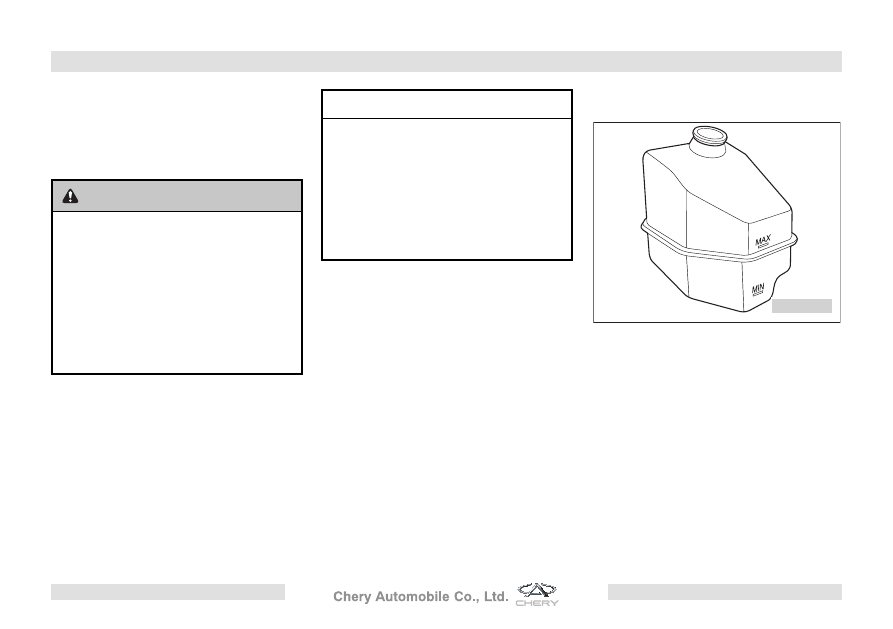

Проверка уровня охлаждающей
жидкости

OMT11-2800

На непрогретом двигателе уровень охлаж-
дающей жидкости должен находиться
между отметками MAX (максимум) и MIN
(минимум) на корпусе расширительно-
го бачка. Если уровень ниже отметки MIN,
следует долить охлаждающую жидкость.

ВНИМАНИЕ!

Не допускайте превышения макси-
мального уровня тормозной жид-
кости, что приводит к утечке ее из
системы. Если тормозная жидкость
попала на окрашенные поверхности
кузова, следует немедленно удалить
ее с помощью влажной губки или
промыть поверхность большим ко-
личеством воды.

Используйте только тормозную жидкость,
соответствующую требованиям компании
Chery. Информация о типе и количестве за-
ливаемой тормозной жидкости приведена
в разделе «Заправочные емкости» главы 9
«Характеристики автомобиля».

ОПАСНОСТЬ!

Избегайте попадания тормозной
жидкости на кожу и в глаза. При по-
падании тормозной жидкости на от-
крытые участки тела или в глаза их
следует сразу же промыть большим
количеством чистой воды.

Если появилась утечка тормозной
жидкости, обратитесь на сервисную
станцию официального дилера Chery
для проверки и ремонта автомобиля.
