Уход за автомобилем

10-61



Повреждение заднего колеса: При

повреждении заднего колеса автомобиля вам

понадобится рукоятка (В) домкрата и оба

удлинителя (С) рукоятки домкрата.

Присоедините колесный ключ (D) к

удлинителям (С) рукоятки домкрата.

Присоедините рукоятку (В) домкрата к

домкрату (А). Установите домкрат под раму в

зоне за поврежденным колесом в месте

перекрытия лонжеронов рамы. Чтобы

приподнять колесо, поворачивайте колесный

ключ (D) по часовой стрелке. Поднимите

поврежденное колесо настолько высоко,

чтобы хватило места при установке запасного

колеса.



{

Внимание



Находиться под автомобилем, когда он

приподнят домкратом, опасно. Если

автомобиль соскользнет с домкрата, это

может привести к получению серьезных

травм и даже к смерти. Не допускается

находиться под автомобилем, когда он

установлен на домкрат.



{

Внимание



Неправильная установка и использование

домкрата может привести к повреждению

автомобиля. Чтобы избежать

травмирования людей и повреждения

автомобиля, перед началом

использования домкрата убедитесь в том,

что верхняя опора домкрата надежно

установлена в специально

предназначенное для этого место.







5.

Снимите все колесные гайки.



6.

Снимите поврежденное колесо.





7.

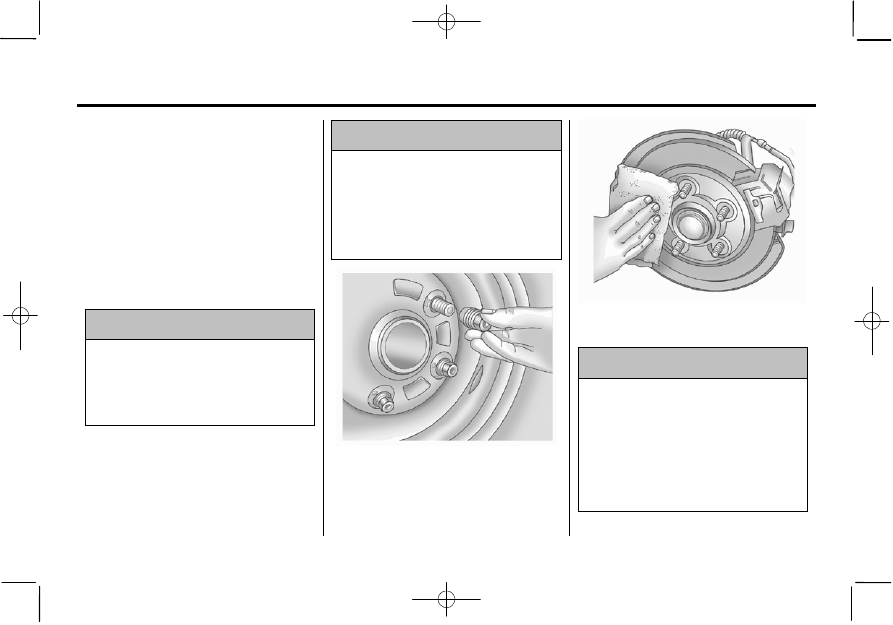

Удалите грязь и ржавчину со шпилек,

привалочной плоскости колеса и

запасного колеса.



{

Внимание



Наличие следов грязи или ржавчины на

колесном диске или на деталях, к которым

оно крепится, может привести к

ослаблению затяжки колесных гаек.

Колесо может отделиться от автомобиля,

что может привести к различного рода

авариям. При замене колеса необходимо

удалить грязь и ржавчину со всех

поверхностей, к которым оно крепится. В

крайнем случае, можно использовать

(см. продолжение)















Black plate (62,1)





10-62

Уход за автомобилем



{

Внимание



ткань или бумажное полотенце; но для

того, чтобы удалить ржавчину или грязь

эффективно, используйте скребок или

проволочную щетку.



8.

После установки запасного колеса

установите колесные гайки конусной

частью к колесу.



{

Внимание



Не наносите смазку на шпильки или

колесные гайки, поскольку это может

привести к ослаблению затяжки гаек.

Колесо автомобиля может отделиться от

автомобиля на ходу, что приведет к

аварии.



9.

Затяните каждую гайку от руки. Затем

затягивайте гайки с помощью колесного

ключа до тех пор, пока колесо не будет

соприкасаться со ступицей.



10.

Поворачивайте колесный ключ против

часовой стрелки, чтобы опустить

автомобиль. Полностью опустите

автомобиль.





11.

Надежно затяните гайки в

последовательности, которая указана на

рисунке, поворачивая колесный ключ по

часовой стрелке.



{

Внимание



Использование неподходящих колесных

гаек или их неправильная затяжка могут

привести к ослаблению крепления колеса

и даже к отделению колеса от автомобиля

во время движения. Колесные гайки

следует затягивать с помощью

динамометрического ключа моментом,

указанным в спецификации. При

использовании «секретных» колесных

гаек, следуйте указаниям производителя

гаек, в которых указан рекомендованный

момент затяжки. Информация о моменте

затяжки колесных гаек приведена в

подразделе «Заправочные емкости и

спецификации», стр. 12-2.















Black plate (63,1)





Уход за автомобилем

10-63



{

Осторожно

Неправильно затянутые колесные гайки

могут стать причиной пульсации при

торможении и привести к повреждению

тормозного диска. Чтобы избежать

дорогостоящего ремонта тормозных

механизмов, затягивайте колесные гайки в

правильной последовательности

моментом, указанным в спецификации.

Для получения информации о моменте

затяжки колесных гаек см. раздел

«Заправочные емкости и спецификации»,

стр. 12-2.



При установке полноразмерного колеса

необходимо также установить декоративную

крышку центрального отверстия, в

зависимости от комплектации данного

автомобиля. Декоративную крышку можно

установить только определенным образом.

Установите крышку на колесо и нажимайте на

нее до тех пор, пока она не защелкнется на

месте.


Хранение поврежденного или

запасного колеса и инструментов



{

Внимание



Хранение в салоне автомобиля домкрата,

запасного колеса или прочего

оборудования может привести к травмам.

При экстренном торможении или

столкновении незакрепленное

оборудование может привести к травмам.

Поэтому храните все оборудование в

специально предназначенных местах.



{

Осторожно

Хранение колеса с диском из

алюминиевого сплава с поврежденной

шиной под днищем автомобиля в течение

длительного времени, или его хранение

при расположении вентилем вверх может

привести к повреждению колеса. Всегда

храните колесо вентилем вниз и как можно

быстрее ремонтируйте неисправное

колесо.



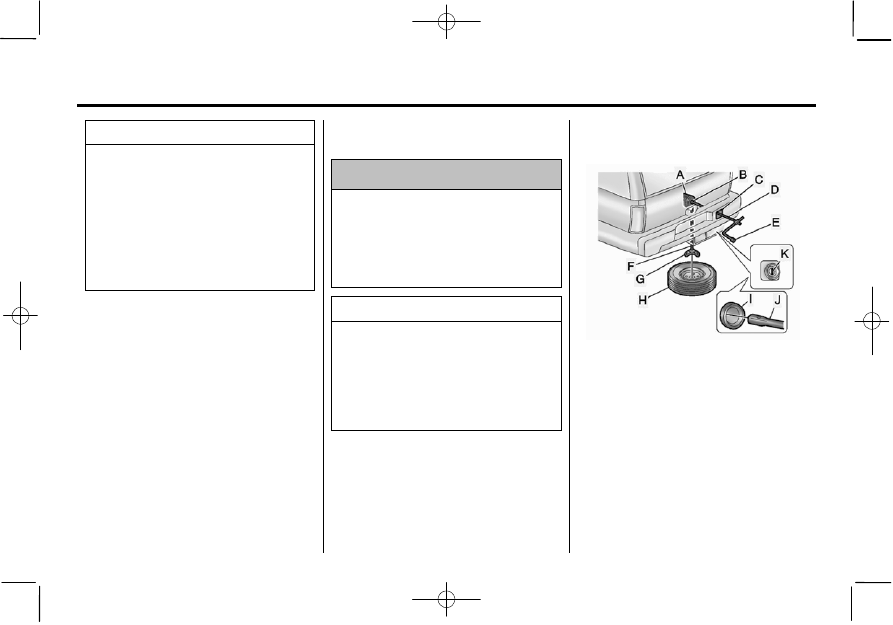

Храните поврежденное колесо под днищем

автомобиля в держателе запасного колеса.

Следуйте инструкциям ниже.






A.

Подъемное устройство





B.

Вал подъемного устройства



C.

Крышка/отверстие доступа к валу

подъемного устройства



D.

Удлинители рукоятки домкрата





E.

Колесный ключ



F.

Трос подъемного устройства



G.

Держатель запасного колеса















Black plate (64,1)





10-64

Уход за автомобилем


H.

Запасное/поврежденное колесо (вентиль

направлен вниз)



I.

Отверстие доступа к валу подъемного

устройства



J.

Конец удлинителя вала подъемного

устройства



K.

Замок запасного колеса


1.

Положите колесо (H) на землю под

днищем задней части автомобиля,

вентилем вниз.



2.

Наклоните колесо по направлению к

автомобилю. Отсоедините держатель
(G

) запасного колеса от прижимной

планки. Проденьте штифт через центр

колеса.





3.

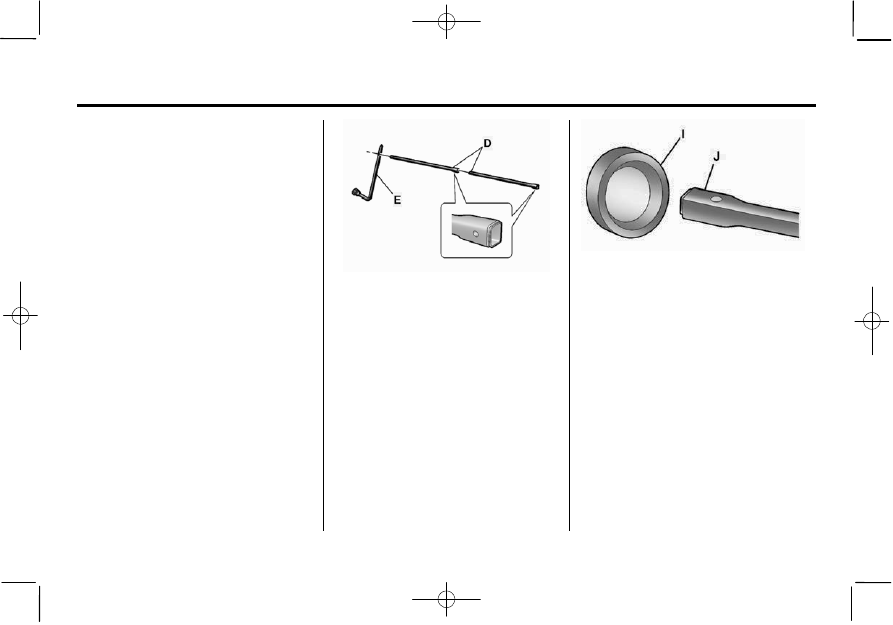

Соедините два удлинителя (D) рукоятки

домкрата с колесным ключом (E), как это

показано на рисунке.







4.

Вставьте конец удлинителя (J) в

отверстие заднего бампера (I).



5.

Поднимите часть колеса вверх.

Убедитесь в том, что держатель колеса

находится в отверстии колеса.



6.

Поднимите колесо полностью,

поворачивая колесный ключ по часовой

стрелке до тех пор, пока вы не услышите

или не почувствуете два щелчка.

Перетянуть страховочный трос

невозможно.
