Black plate (29,1)







Уход за автомобилем

10-29






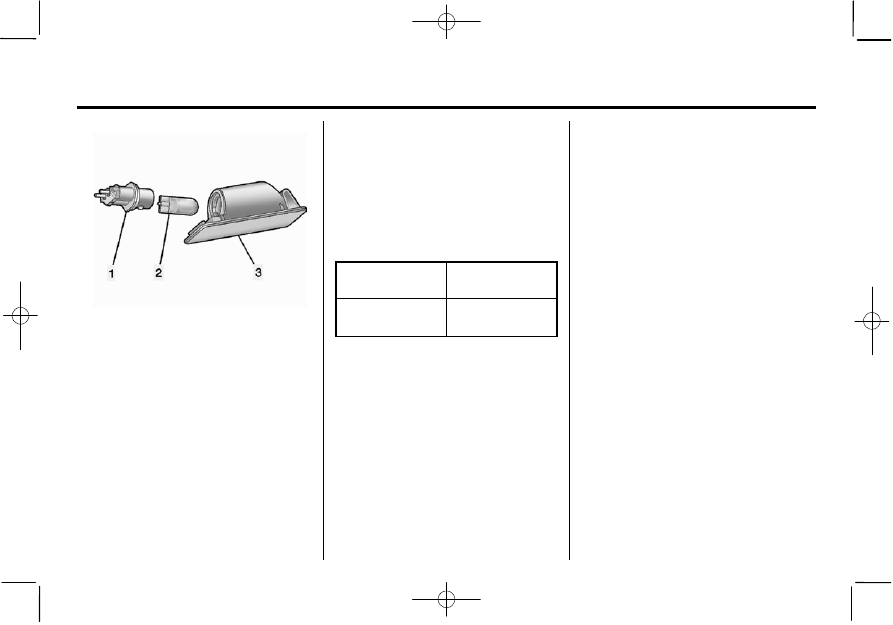

Лампа в сборе


1.

Патрон лампы накаливания.



2.

Лампа накаливания.



3.

Фонарь в сборе.



Для замены одной из ламп выполните

следующее:



1.

Потяните фонарь в сборе (3) по

направлению к центральной части

автомобиля.



2.

Потяните фонарь (3) вниз и снимите его.



3.

Поверните патрон (1) против часовой

стрелки для снятия с фонаря в сборе
(3).





4.

Вытяните неисправную лампу (2) прямо

из патрона (1).



5.

Вставьте в патрон новую лампу и

поверните патрон по часовой стрелке

для установки в фонарь.



6.

Установите на место фонарь в сборе (3)

так, чтобы зафиксировались защелки.



Замена ламп



Наружные

световые приборы

Обозначение

лампы

Фонари освещения

регистрационного

знака

W5W LL



Для замены ламп, не включенных в данный

перечень, обратитесь в авторизованный

сервисный центр.


Электрическая система



Перегрузка электрической системы



На автомобиле установлены предохранители

и автоматические выключатели для защиты

электрической системы от перегрузок.



Предохранители и автоматические

выключатели защищают электрические

приборы автомобиля.



Замените перегоревший предохранитель

новым аналогичного размера с теми же

номинальными параметрами.



Если в дороге возникла неисправность и

необходимо заменить предохранитель,

используйте запасной предохранитель и

щипцы, хранящиеся в блоке предохранителей

приборной панели. При необходимости

предохранитель с той же номинальной

величиной тока можно временно взять из

другого гнезда. Выберите устройство, без

которого можно продолжать движение, и

используйте соответствующий

предохранитель, впоследствии

незамедлительно верните предохранитель на

место.











Black plate (30,1)





10-30

Уход за автомобилем



Жгуты проводов фар



Перегрузка электрической цепи может

привести к самопроизвольному включению и

выключению фар, а в некоторых случаях они

не будут включаться вообще. Если фары

самопроизвольно включаются и выключаются

или не включаются вообще, то при первой

возможности необходимо проверить

исправность соответствующих электрических

цепей.



Очистители стекол



Если электродвигатель очистителя ветрового

стекла перегревается из-за наличия большого

количества снега или льда, он прекращает

работать до тех пор, пока не охладится, а

затем начинает работать снова. Очиститель

возобновит свою работу сразу же после

переведения в положение «выкл.» и обратно

в положение «вкл.»



Для защиты электродвигателя очистителя от

перегревания очистители могут остановиться

если ветровое стекло остается сухим на

протяжении большого количества времени.

Если период работы в режиме сухого или

незначительно влажного стекла превышает

десять минут, очистители могут

переключиться в режим переменной работы и

остаться в нем. Если на стекле будет снова

обнаружена влага, режим работы очистителя

стекол переключиться обратно на выбранную

ранее скорость.

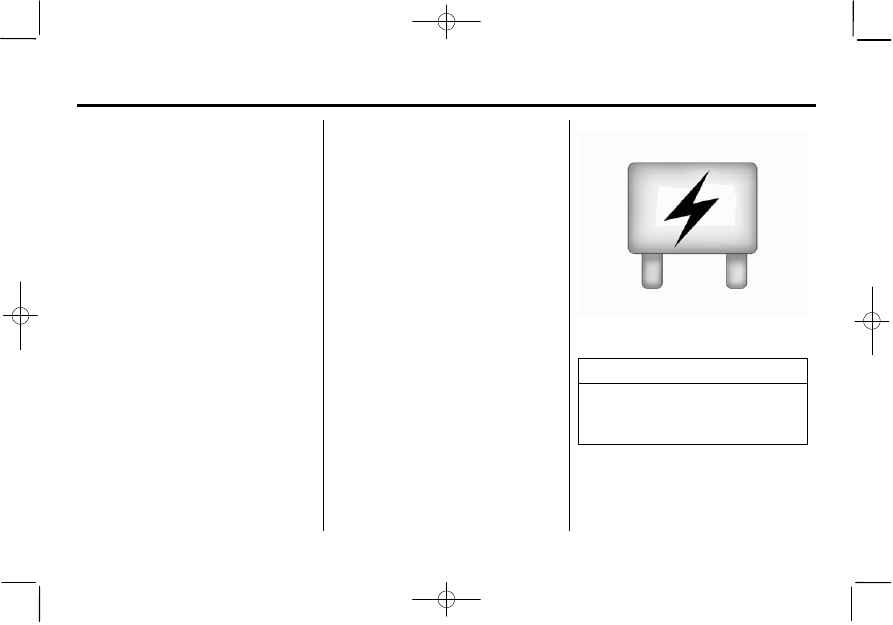

Предохранители



Электрические цепи данного автомобиля

защищены от короткого замыкания с

помощью комбинации предохранителей и

автоматических выключателей. Это

позволяет значительно снизить вероятность

возникновения пожара, вызванного

неисправностями электрооборудования.



Внимательно осмотрите серебристый

ленточный проводник внутри предохранителя.

Если он оборван или расплавлен,

предохранитель необходимо заменить.

Убедитесь в том, что новый предохранитель

имеет те же размеры и рассчитан на ту же

величину номинального тока, что и

неисправный.



При необходимости предохранитель с той же

номинальной величиной тока можно временно

взять из другого гнезда. При первой

возможности верните данный предохранитель

на место.

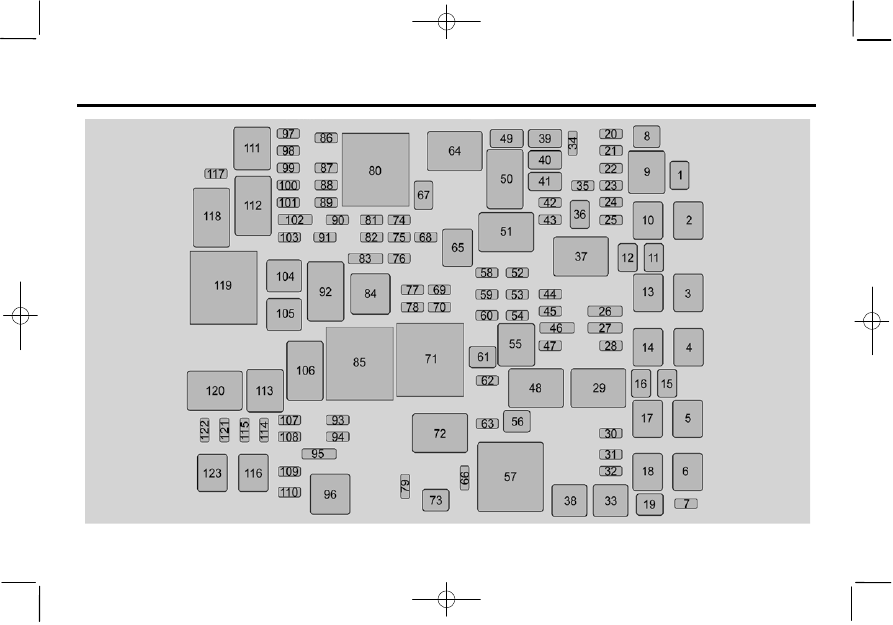

Блок предохранителей в моторном

отсеке



Данный блок предохранителей находится в

моторном отсеке со стороны водителя.








Поднимите крышку, чтобы получить доступ к

блоку.



{

Осторожно

Попадание жидкостей на компоненты

электрической системы автомобиля может

привести к их повреждению. Всегда

закрывайте крышками компоненты

электрической системы автомобиля.



Зажим для извлечения предохранителей

находится в блоке предохранителей,

расположенном в левой части приборной

панели.















Black plate (31,1)





Уход за автомобилем

10-31













Black plate (32,1)





10-32

Уход за автомобилем



Номер

Применение

1

Выдвижные подножки

2

Насос антиблокировочной

системы тормозов

3

Блок предохранителей I/P -

Левый

4

Электро преднатяжитель

ремня пассажира

5

Компрессор системы

выравнивания положения

кузова

6

Управление системой

полного привода 4WD

10

Электрический стояночный

тормоз

13

Блок предохранителей I/P -

Левый

14

Блок предохранителей

салона - Задний

17

Электро преднатяжитель

ремня водителя

21

Соленоид стравливания –

система выравнивания

положения кормы кузова.

23

Блок управления

подвеской/Блок управления

топливным модулем



Номер

Применение

24

Система демпфирования
(Magnetic Real Time
Dampening)

25

Питание – блок управления

топливным насосом

26

Запасной

предохранитель/Регулируемое

напряжение BCM

28

Предохранитель

доп.оборудования 2

29

Реле доп.оборудования 2

30

Стеклоочиститель

34

Лампы заднего хода

35

Клапан системы ABS

36

Тормозная система прицепа

37

Реле доп.оборудования 3

39

Прицеп - Лампа

стоп/указатель поворота –

Правый борт

40

Прицеп - Лампа

стоп/указатель поворота –

Левый борт

41

Лампы габаритов прицепа



Номер

Применение

42

Габаритные огни прицепа –

Правый борт

43

Габаритные огни прицепа –

Левый борт

44

Предохранитель

доп.оборудования 3

45

Система выравнивания

положения кормы кузова –

линия зажигания

47

Предохранитель

доп.оборудования 4

48

Реле доп.оборудования 4

49

Лампы заднего хода - прицеп

51

Реле габаритных огней

60

Муфта компрессора

кондиционера

63

Предохранитель

доп.оборудования 1

67

Питание 12 вольт - прицеп

69

ДУ доп.оборудования 3 и 4

70

Опорное напряжение реле

доп.оборудования 3 и 4

72

Реле доп.оборудования 1
