Уход за автомобилем

10-29





Для  установки  торцевой  крышки  приборной

панели

обратно

вставьте

ушки,

расположенные  на  крышки  в  пазы

приборной  панели  в  точках,  указанных  на

рисунке выше. Выровняйте места крепления

в соответствии с пазами приборной панели и

нажатием установите крышку.



Автомобиль может быть не оснащен всеми

указанными предохранителями и реле.












Black plate (30,1)



Black plate (30,1)



Cadillac CTS Owner Manual (GMNA-Localizing-Europe-6963839) - 2014

CRC - 10/30/13

10-30  Уход за автомобилем



Минипредох

ранители

Применение

2

Механизированный

подстаканник

3

Привод блокировки рулевой

колонки

4

Диагностический разъем

5

Управление отоплением,

вентиляцией и

кондиционером

6

Наклон и вылет рулевой

колонки

8

Запасной

9

Замок перчаточного ящика

10

Перемычка

11

Блок управления кузовным

оборудованием – 1

12

Блок управления кузовным

оборудованием - 5

13

Запасной

14

Запасной

15

Запасной



Минипредох

ранители

Применение

16

Запасной

17

Запасной

18

Запасной

19

Запасной

20

Запасной

21

Запасной

22

Диагностический

модуль/автоматическое

определение присутствия

23

Радио/DVD/отопление,

вентиляция и кондиционер

24

Дисплей

25

Рулевое колесо с

функцией обогрева

26

Беспроводное зарядное

устройство

27

Переключатели на

рулевом колесе

28

Запасной

29

Запасной



Минипредохр

анители

Применение

30

Запасной



Предохраните

ли

(блок J)

Применение

31

Запасной

32

Запасной

33

Отопитель передний,

вентиляция и вентилятор

климатич. установки



Автоматы

защиты цепи

Применение

СВ1

Режим задержки

отключения питания

дополнительного

оборудования/

дополнительная

электрическая розетка

СВ7

Запасной



Реле

Применение

К10

Режим задержки

отключения питания

дополнительного

оборудования

К605

Логистический












Black plate (31,1)



Black plate (31,1)



Cadillac CTS Owner Manual (GMNA-Localizing-Europe-6963839) - 2014

CRC - 10/30/13

Уход за автомобилем

10-31



Реле

Применение

К644

Замок перчаточного

ящика



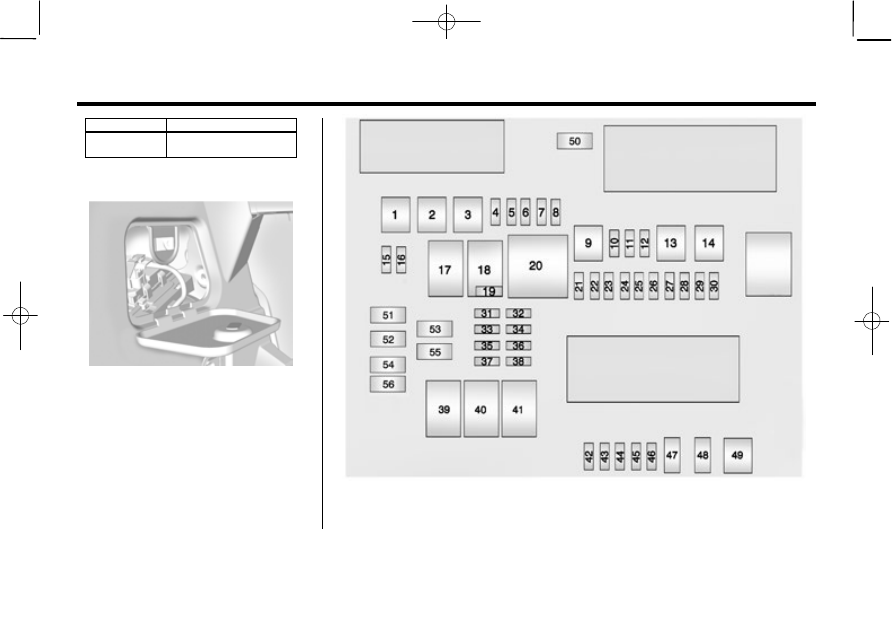

Блок предохранителей в багажном

отделении







Блок предохранителей в багажном отделении

расположен под крышкой на боковой стороне

багажного отделения со стороны водителя.



Данный автомобиль может быть не

оборудован всеми указанными ниже

предохранителями, реле и

электроприборами.












Black plate (32,1)



Black plate (32,1)



Cadillac CTS Owner Manual (GMNA-Localizing-Europe-6963839) - 2014

CRC - 10/30/13

10-32  Уход за автомобилем



Номер

Применение

*1

Функция заднего моста с

дифференциалом

повышенного трения/

трансформатор постоянного

тока

2

Левый стеклоподъемник

3

Блок управления кузовным

оборудованием - 8

*4

Инвертор

5

Пассивный доступ

Пассивный запуск

Аккумуляторная батарея – 1

6

Блок управления кузовным

оборудованием - 4

7

Наружные зеркала заднего

вида с электрообогревом

8

Усилитель

9

Обогрев заднего стекла

10

Выключатель

стеклоподъемника

*11

Электроразъем прицепа

12

Функция OnStar (при

соответствующей

комплектации)

13

Стекло правой двери



Номер

Применение

14

Стояночный тормоз с

электроприводом

15

Не используется

16

Замок капота

*17

Реле пуска

*18

Реле логистический

*19

Предохранитель

логистический

20

Реле обогрева заднего

стекла

21

Блок управления наружными

зеркалами/

стеклоподъемниками

22

Система защиты пешеходов

23

Клапан продувки адсорбера

24

Система защиты пешеходов

*25

Камера заднего обзора

*26

Вентиляция передних

сидений

*27

Система контроля слепых

зон (SBZA)/ Система

предупреждения о смене

полосы движения (LDW)/

EOCM



Номер

Применение

*28

Прицеп/ солнцезащитная шторка

*29

Задние сидения с

электрообогревом

*30

Полуактивная система

демпфирования

*31

Блок управления раздаточной

коробкой/ задний мост с

дифференциалом повышенного

трения

32

Блок упр. охранной системой/

универсальная система

открывания ворот/ датчик дождя

*33

UPA

*34

Радио/ DVD

35

Не используется

*36

Прицеп

37

Топливный насос/ блок

управления топливной системой

38

Не используется

39

Не используется
