Cadillac CTS. Руководство - часть 44

Cadillac CTS Owner Manual (GMNA-Localizing-Europe-6963839) - 2014

CRC - 10/30/13

Black plate (7,1)

Система климат-контроля 8-7

(Вкл./Выкл.)

5. Переключатель выбора значений

температуры

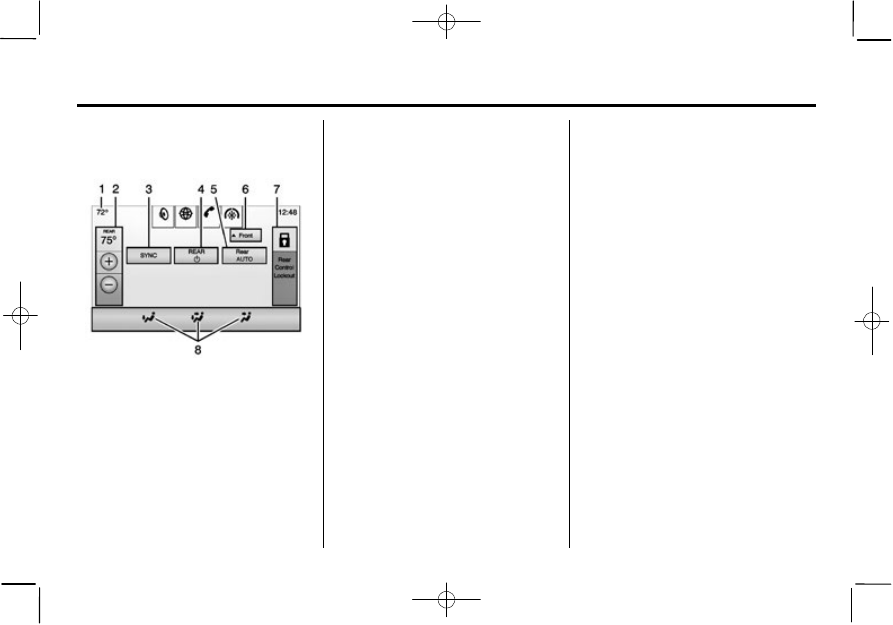

Кнопки управления системой климат-

контроля для пассажиров второго ряда

сидений на сенсорном экране

1. Указатель температуры наружного

воздуха

2. Переключатель выбора значений

температуры (для пассажиров второго

ряда сидений)

3. SYNC-синхронизация режимов
4. «REAR»

(Вкл./Выкл.)

5. «Rear AUTO» (Автоматический режим

работы)

6. «Front» (Передний сенсорный экран

управления системой климат-контроля)

7. Блокировка задней панели управления

системой климат-контроля

8. Переключатель режимов подачи воздуха

Выключатель «Rear»: Нажмите данную

кнопку на сенсорном экране системы климат-

контроля для открытия экрана управления

системой для задних пассажиров. После этого

настройки системы климат-контроля могут

регулироваться с экрана зоны водителя и

переднего пассажира.

(Вкл./Выкл.): Нажмите кнопку

или

переключатель REAR

на сенсорном

экране для включения или выключения

системы климат-контроля для пассажиров

второго ряда сидений.

Если

система климат-контроля для

пассажиров второго ряда сидений отключена
с помощью переключателя REAR

на

сенсорном экране, кнопка

на панели

управления системой климат-контроля для

пассажиров второго ряда сидений должна

быть нажата два раза для включения

системы.

SYNC: Нажмите кнопку «SYNC» на сенсорном

экране для установки одинаковых параметров

микроклимата для всех зон автомобиля,

выбранных водителем.

При этом кнопка «SYNC» будет

подсвечиваться. Нажмите кнопку «TEMP»,

«MODE» или «AUTO» для отключения

синхронизации температурных режимов с

зоной водителя. При этом кнопка «SYNC»

погаснет.

Rear Control Lockout (Блокировка задней

панели управления системой климат-

контроля): Нажмите данную кнопку для

включения или отключения блокировки

задней панели управления системы климат-

контроля для пассажиров второго ряда

сидений. При включенной блокировке работа

системы климат-контроля для пассажиров

второго ряда сидений может регулироваться

только с передней панели управления.

Автоматический режим

Rear AUTO: Нажмите данную кнопку для

включения или отключения автоматического

режима. При этом индикатор «AUTO» будет

отображаться на экране. При регулировке

каких-либо настроек системы климат-

контроля вручную автоматический режим

будет отключен.

Режим ручного управления

(Управление скоростным режимом

вентилятора): Для увеличения или

уменьшения скорости вращения вентилятора

в зоне задних сидений нажмите или нажмите

и удерживайте кнопки управления системой

контроля или переключатель на сенсорном

экране.

S A T

Cadillac CTS Owner Manual (GMNA-Localizing-Europe-6963839) - 2014

CRC - 10/30/13

Black plate (8,1)

8-8

Система климат-контроля

+/- (Регулятор температуры): Нажмите или

удерживайте кнопки управления

температурой зоны задних сидений или

кнопку на сенсорном экране для регулировки

температуры зоны задних сидений. Нажмите

«+» для увеличения температуры или «-» -

для уменьшения.

(Управление режимами подачи

воздуха): Нажмите на кнопку

соответствующую необходимому режиму

на

сенсорном экране или кнопку «MODE» на

панели управления задних сидений для

изменения направления подачи воздуха в

зоне задних сидений.

или

(Обогрев задних сидений, при

соответствующей комплектации): Нажмите

или

для включения обогрева подушки

и спинки правого или левого заднего сиденья.

См. «Задние сиденья с функцией обогрева»,

стр. 3-12.

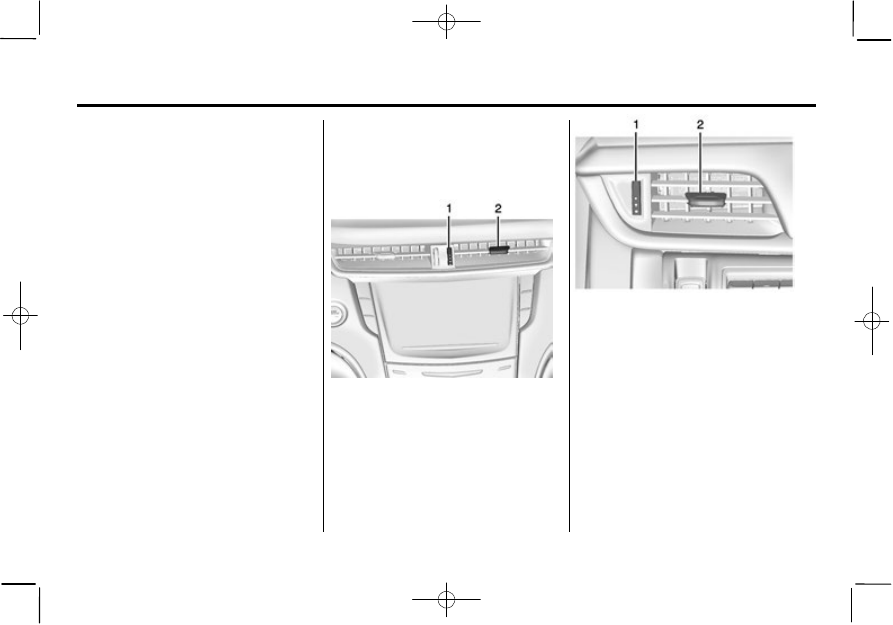

Вентиляционные решетки

Вентиляционные решетки с возможностью

регулировки направления потока воздуха

расположены в центре и сбоку приборной

панели.

1. Дисковый переключатель

2. Регулировочный ползун

Используйте дисковый переключатель (1)

возле вентиляционные решетки для открытия

или закрытия решетки.

Передвигайте регулировочный ползун (2) для

изменения направления потока воздуха.

Дополнительные вентиляционные решетки

расположены под ветровым стеклом, а также

окнами дверей водителя и пассажира

переднего сиденья. Они имеют

фиксированное положение и не регулируются.

Cadillac CTS Owner Manual (GMNA-Localizing-Europe-6963839) - 2014

CRC - 10/30/13

Black plate (9,1)

Система климат-контроля 8-9

Рекомендации по использованию

системы климат-контроля



Очистите воздуховоды у основания

ветрового стекла ото льда, снега или

листьев, которые могут блокировать

поток воздуха в салон автомобиля.



Не храните никакие предметы под

передними сиденьями для обеспечения

более эффективной циркуляции

воздуха по салону автомобиля.



Использование дефлекторов, не

одобренных компанией GM,

устанавливаемых на капот, может

существенно ухудшать работу системы

климат-контроля. Проконсультируйтесь

со специалистом авторизованного

сервисного центра до установки

дополнительного наружного

оборудования.



Не крепите никакие устройства к

пластинкам вентиляционные решетки.

Они могут создавать препятствия для

прохождения потоков воздуха или

повредить решетки.

Техническое обслуживание

Фильтр системы вентиляции салона

Фильтрующий элемент системы вентиляции

задерживает основное количество пыли,

пыльцы и других переносимых по воздуху

раздражителей, которые попадают в салон

автомобиля из наружного воздуха. Фильтр

необходимо заменять в рамках планового

технического обслуживания. См. «Плановое

техническое обслуживание», стр. 11-2.

Обратитесь в авторизованный сервисный

центр для замены фильтра.

Ремонт

Для данного автомобиля может

использоваться новый не оказывающий

отрицательного воздействия на окружающую

среду хладагент R1234yf. Данный хладагент

значительно меньше влияет на экологию по

сравнению с традиционным хладагентом R-

134a. Во всех автомобилях под капотом есть

табличка, на которой указан тип хладагента,

используемого в автомобиле.

Система хладагента должна обслуживаться

исключительно квалифицированным

персоналом. Испаритель системы

кондиционирования необходимо заменять

исключительно новым испарителем для

обеспечения надлежащей и безопасной

работы.

Во время ремонта все хладагенты

необходимо утилизировать с помощью

соответствующего оборудования. Выброс

хладагентов непосредственно в атмосферу

наносит значительный вред окружающей

среде и может привести к нежелательным

последствиям в результате вдыхания,

сгорания и других условий.

Cadillac CTS Owner Manual (GMNA-Localizing-Europe-6963839) - 2014

CRC - 10/30/13

Black plate (10,1)

8-10 Система климат-контроля

ДЛЯ ЗАМЕТОК
