S150 Bobcat Loader

81

Operation & Maintenance Manual

LUBRICATING THE BOBCAT LOADER

Lubrication Locations

Lubricate the loader as specified for the best
performance of the loader (See SERVICE SCHEDULE
on Page 53).

Record the operating hours each time you lubricate the
Bobcat loader.

Always use a good quality lithium based multi-purpose
grease when you lubricate the loader. Apply the lubricant
until extra grease shows.

Lubricate the following:

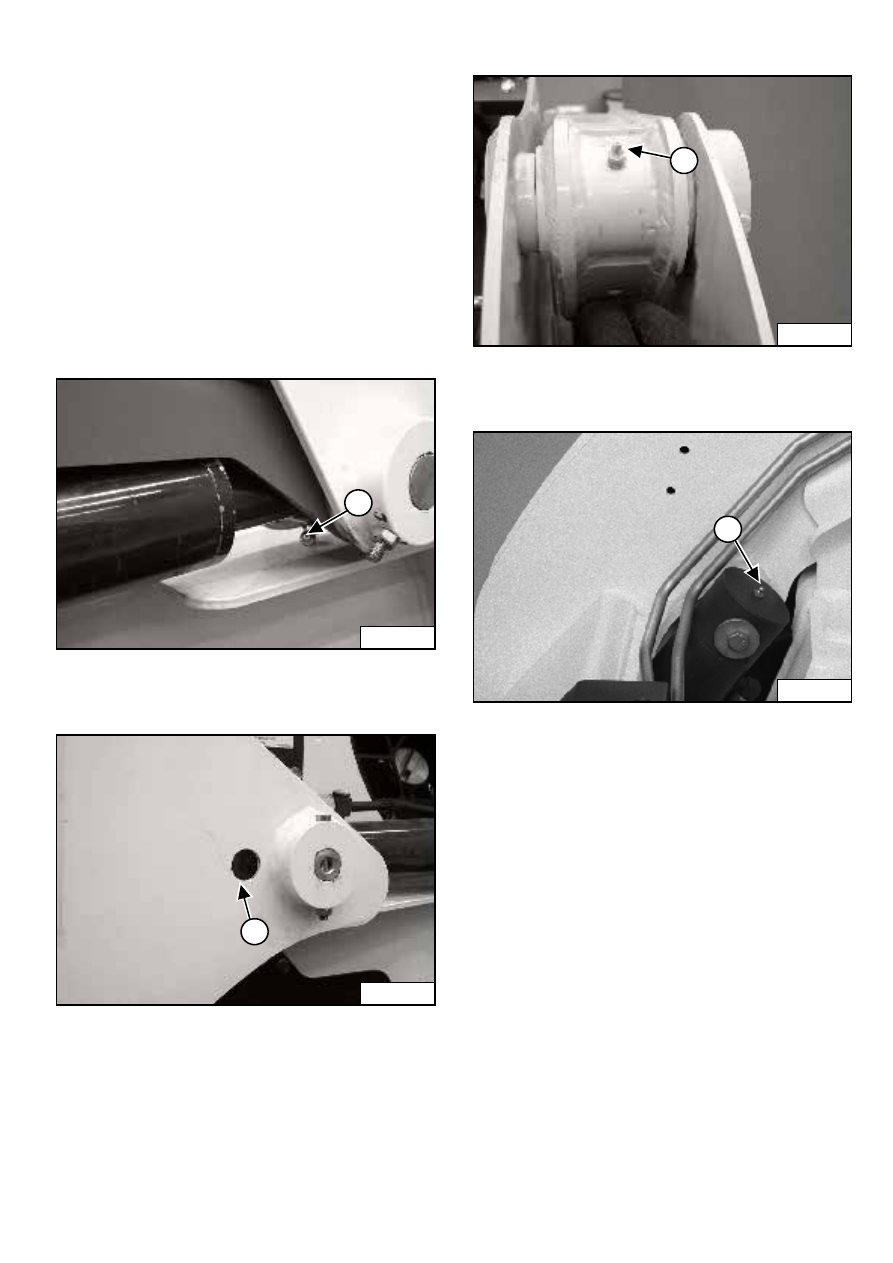

Figure 161

1.

Rod End Lift Cylinder (Both Sides) [Figure 161].

Figure 162

2.

Base End Lift Cylinder (Both Sides) [Figure 162].

Figure 163

3.

Lift Arm Pivot Pin (Both Sides) [Figure 163].

Figure 164

4.

Base End Tilt Cylinder (Both Sides) [Figure 164].

P-43782

1

P-43783

2

P-43784

3

N-18510

4

S150 Bobcat Loader
Operation & Maintenance Manual

82

LUBRICATING THE BOBCAT LOADER (CONT’D)

Lubrication Locations (Cont’d)

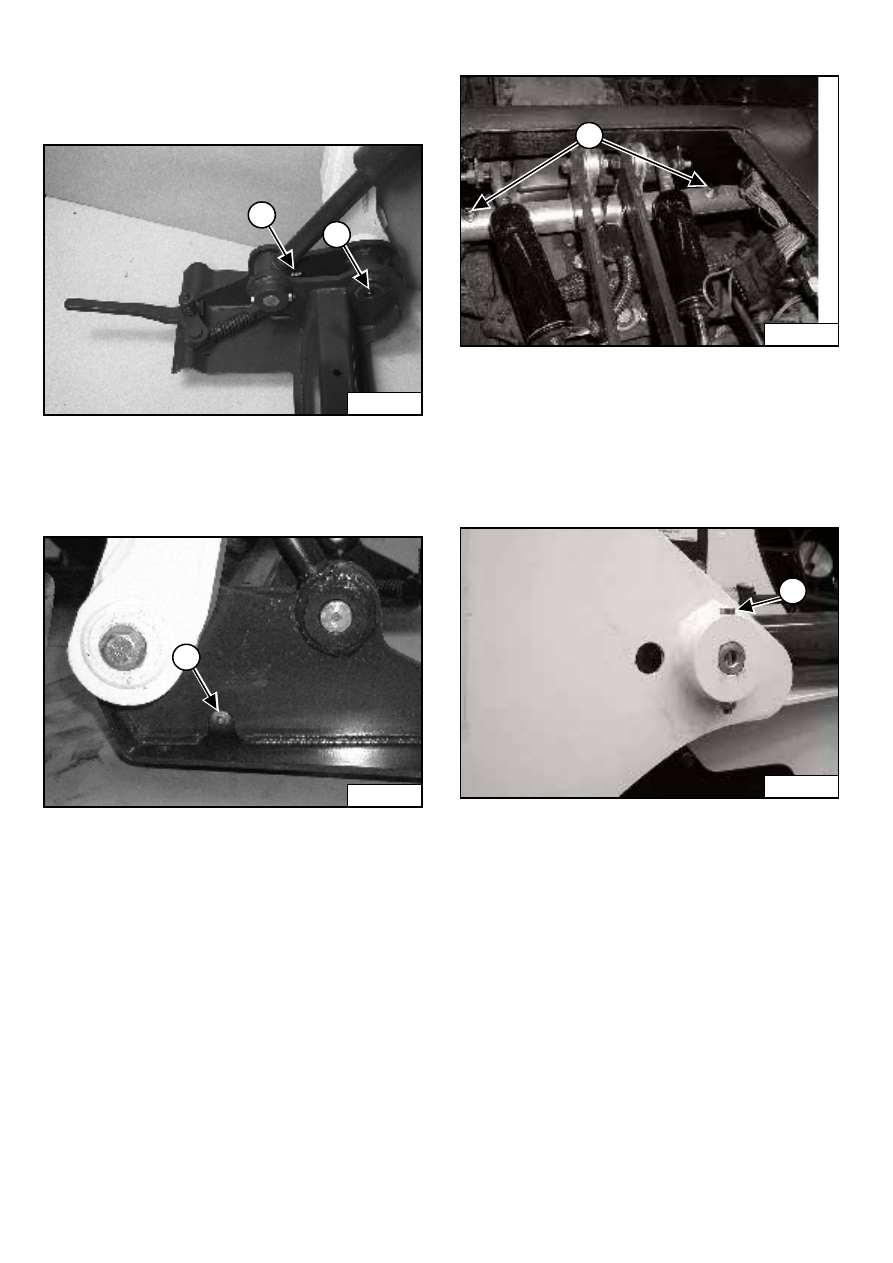

Figure 165

5.

Rod End Tilt Cylinder (Both Sides) [Figure 165].

6.

Bob-Tach Pivot Pin (Both Sides) [Figure 165].

Figure 166

7.

Bob-Tach Wedge (Both Sides) [Figure 166].

Figure 167

8.

250 Hours: Steering Lever Shaft (2) [Figure 167].

PIVOT PINS

Inspection And Maintenance

Figure 168

All lift arm and cylinder pivots have a large pin held in
position with a retainer bolt and lock nut (1) [Figure 168].

Check that the lock nuts are tightened to 34-38 Nm
torque.

N-18509

6

5

7

P-24699

P-45497

8

P-43783

1

S150 Bobcat Loader

83

Operation & Maintenance Manual

BOB-TACH (HAND LEVER)

Inspection And Maintenance

Figure 169

Move the Bob-Tach levers down to engage the wedges
[Figure 169].

The levers and wedges must move freely.

WARNING

Bob-Tach wedges must extend through the holes in
attachment. Levers must be fully down and locked.
Failure to secure wedges can allow attachment to
come off and cause injury or death.

W-2102-0588

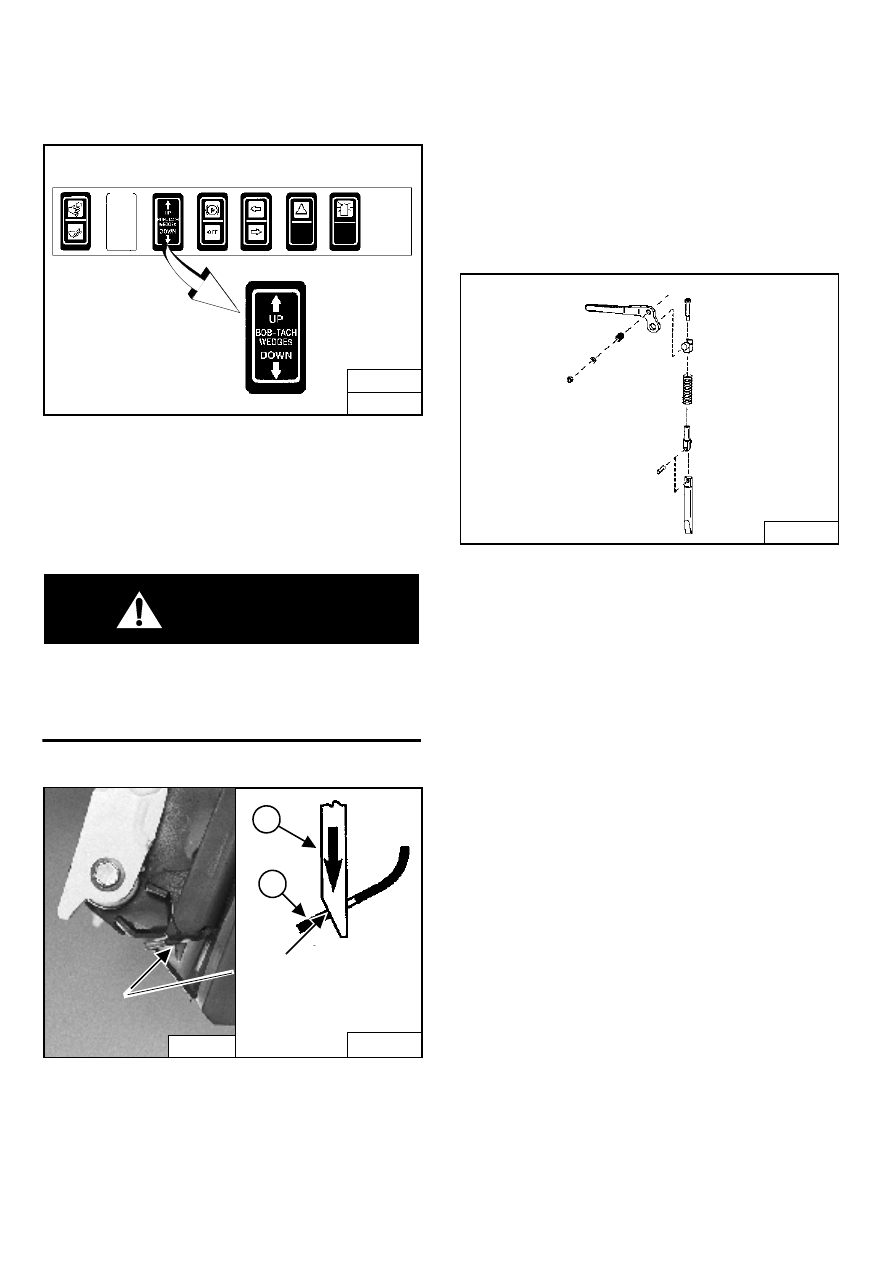

Figure 170

The wedges (1) [Figure 170] must extend through the
holes in the attachment mounting frame.

The spring loaded wedge (1) [Figure 170] must contact
the lower edge of the hole in the attachment (2)
[Figure 170].

If the wedge does not contact the lower edge of the hole
[Figure 170], the attachment will be loose and can come
off the Bob-Tach.

Figure 171

Inspect the mounting frame on the attachment and
Bob-Tach, linkages and wedges for excessive wear or
damage  [Figure 171]. Replace any parts that are
damaged, bent or missing. Keep all fasteners tight.

Look for cracked welds. Contact your Bobcat dealer for
repair or replacement parts.

Lubricate the wedges (See SERVICE SCHEDULE on
Page 53) and (See LUBRICATING THE BOBCAT
LOADER on Page 81).

N-17027

N-17022

B-15177

2

1

Wedge must contact
lower edge of hole in the
attachment.

B-17460

S150 Bobcat Loader
Operation & Maintenance Manual

84

BOB-TACH (POWER) (OPTIONAL)

Inspection And Maintenance

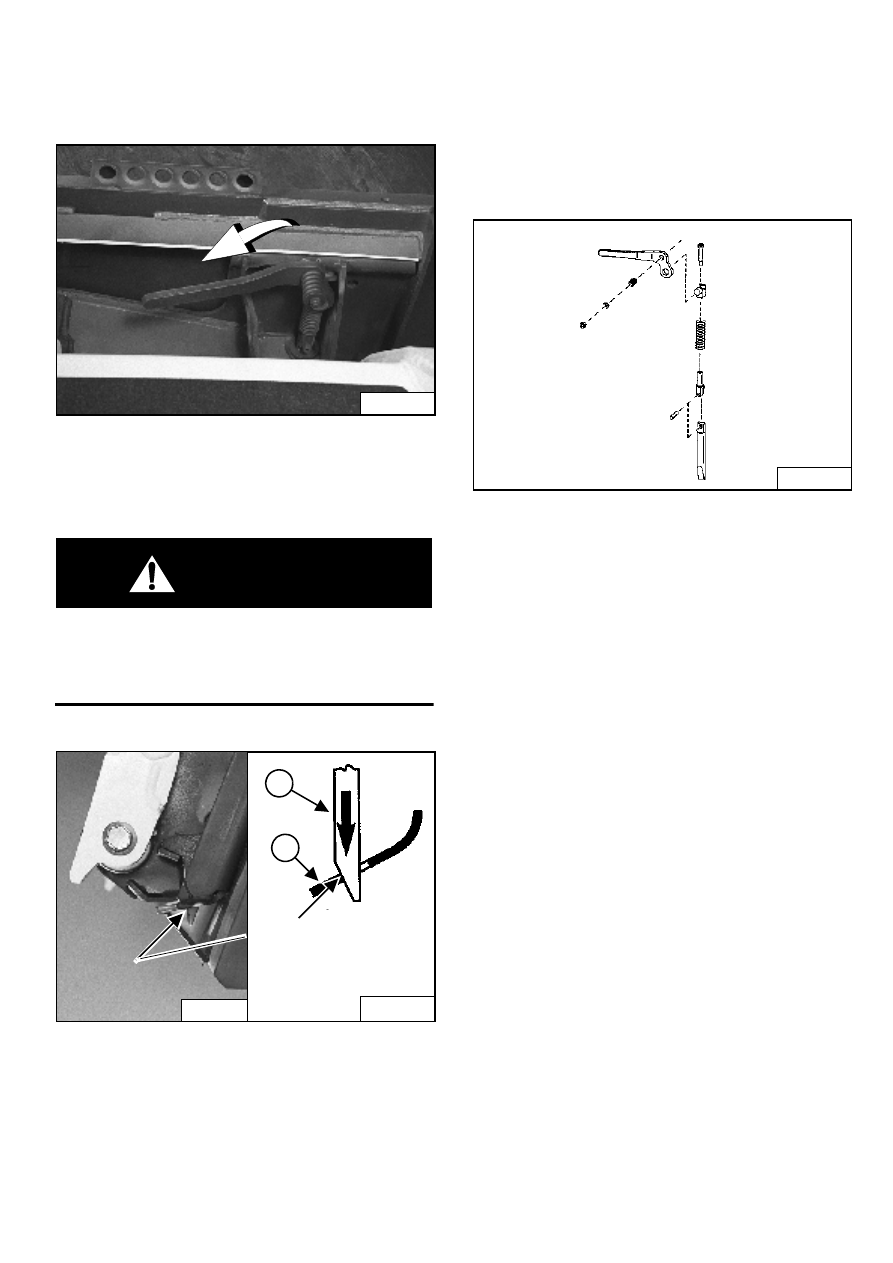

Figure 172

Push and hold the BOB-TACH “WEDGES UP” switch
[Figure 172] until wedges are fully raised. Push and hold
the BOB-TACH “WEDGES DOWN” switch [Figure 172]
until the wedges are fully down.

The levers and wedges must move freely.

WARNING

Bob-Tach wedges must extend through the holes in
attachment. Levers must be fully down and locked.
Failure to secure wedges can allow attachment to
come off and cause injury or death.

W-2102-0588

Figure 173

The wedges must extend through the holes in the
attachment mounting frame (1) [Figure 173].

The spring loaded wedge (1) [Figure 173] must contact
the lower edge of the hole in the attachment (2)
[Figure 173].

If the wedge does not contact the lower edge of the hole
[Figure 173], the attachment will be loose and can come
off the Bob-Tach.

Figure 174

Inspect the mounting frame on the attachment and the
Bob-Tach, linkages and wedges for excessive wear or
damage  [Figure 174]. Replace any parts that are
damaged, bent, or missing. Keep all fasteners tight.

Look for cracked welds. Contact your Bobcat dealer for
repair or replacement parts.

Lubricate the wedges (See SERVICE SCHEDULE on
Page 53) and (See LUBRICATING THE BOBCAT
LOADER on Page 81).

B-22965

B-15891

N-17022

B-15177

2

1

Wedge must contact
lower edge of hole in the
attachment.

B-17460
