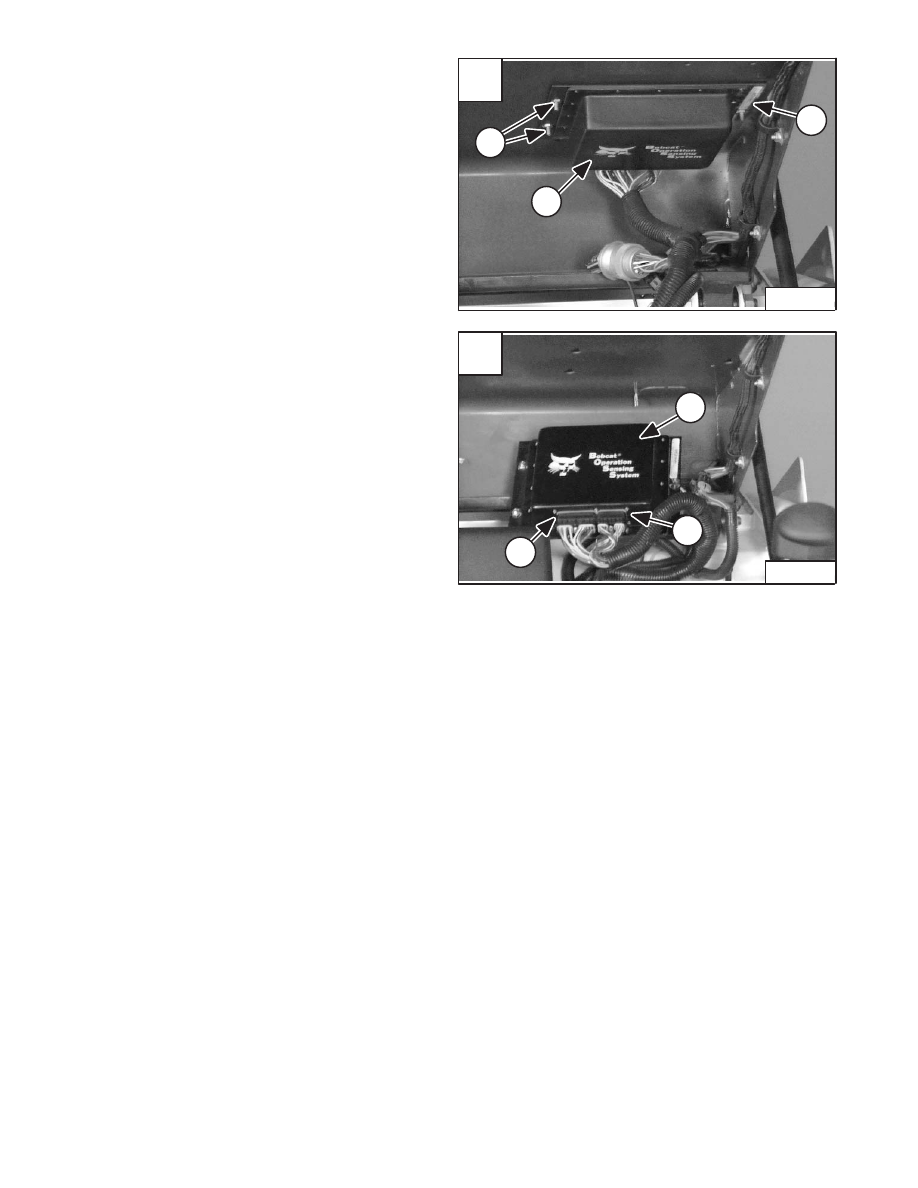

OPERATION SENSING SYSTEM UNIT

Removal And Installation

Raise the loader operator cab. (See Page 1–1.)

Loosen the three nuts (Item 1) [A] from the sensing
system unit (Item 2) [A].

Slide the unit forward in the mounting slots and remove
it from the operator cab.

Use a screw driver and remove the two connectors (Item
1) [B] from the sensing system unit (Item 2) [B].

Installation: Put the heads of the mounting bolts into the
slots of the operator cab and slide the unit back into place.
Tighten the three mounting nuts to 80–90 in.–lbs. (9–10
Nm) torque.

Revised Jan. 99

A

P–04043

1

2

1

–8–26–

773 BICS Loader

Service Manual

B

P–04042

2

1

1

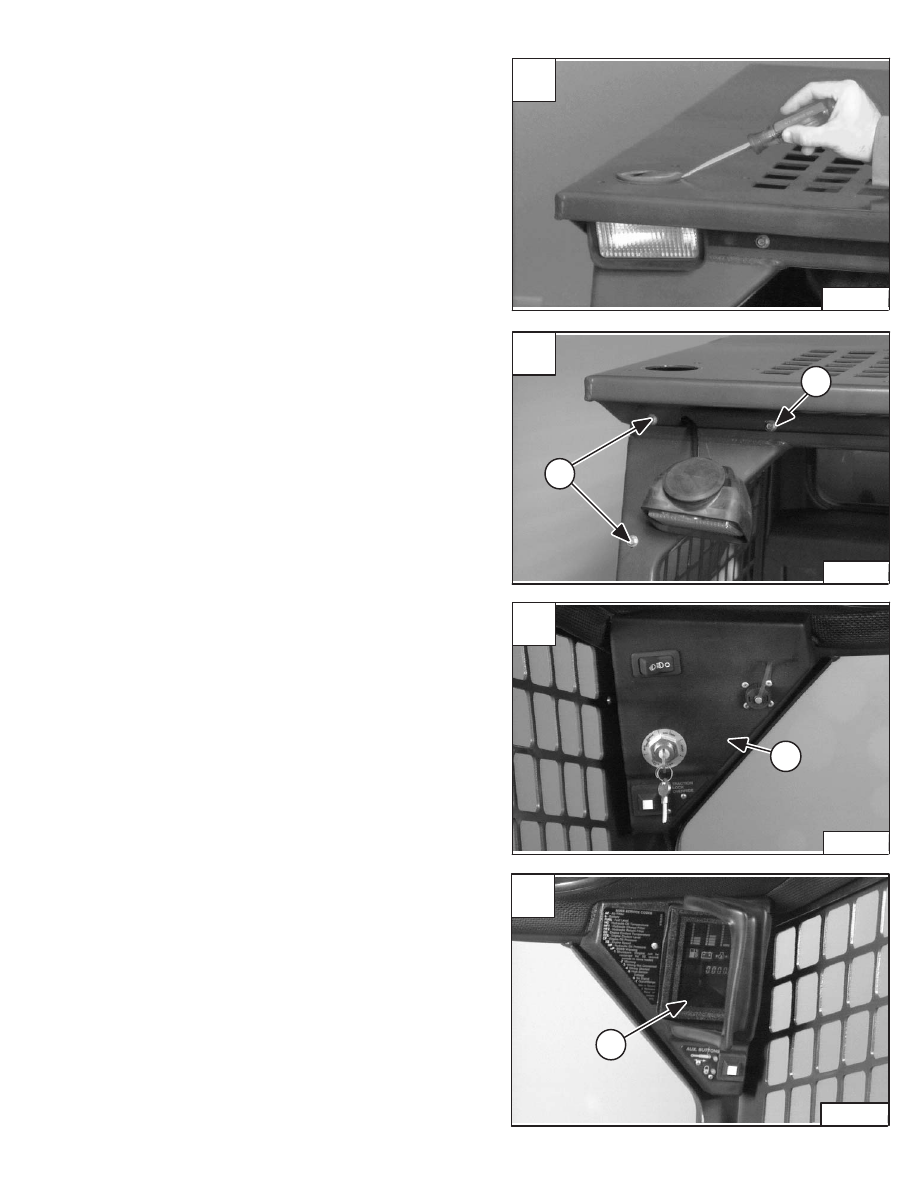

BOSS

®

 INSTRUMENT PANEL

Removal And Installation

Pry the rubber light mount free from the operator cab
(both sides) [A].

Lower the light from the operator cab to locate the three
instrument panel mounting bolts (Item 1) [B] (both sides).

Remove the three mounting bolts and pull the left panel
(Item 1) [C] down from the operator cab.

Installation:  Be careful to not overtighten the panel
mounting bolts to prevent stripping the threaded holes of
the panels.

Disconnect the wire harness connectors from the panel
and remove the panel.

Remove the three mounting bolts and pull the right panel
(Item 1) [D] down from the operator cab.

Installation:  Be careful to not overtighten the panel
mounting bolts to prevent stripping the threaded holes of
the panels.

Disconnect the wire harness connectors from the panel
and remove the panel.

Revised Jan. 99

A

P–03995

C

P–03958

1

D

P–03959

1

773 BICS Loader

–8–27–

Service Manual

B

P–03955

1

1

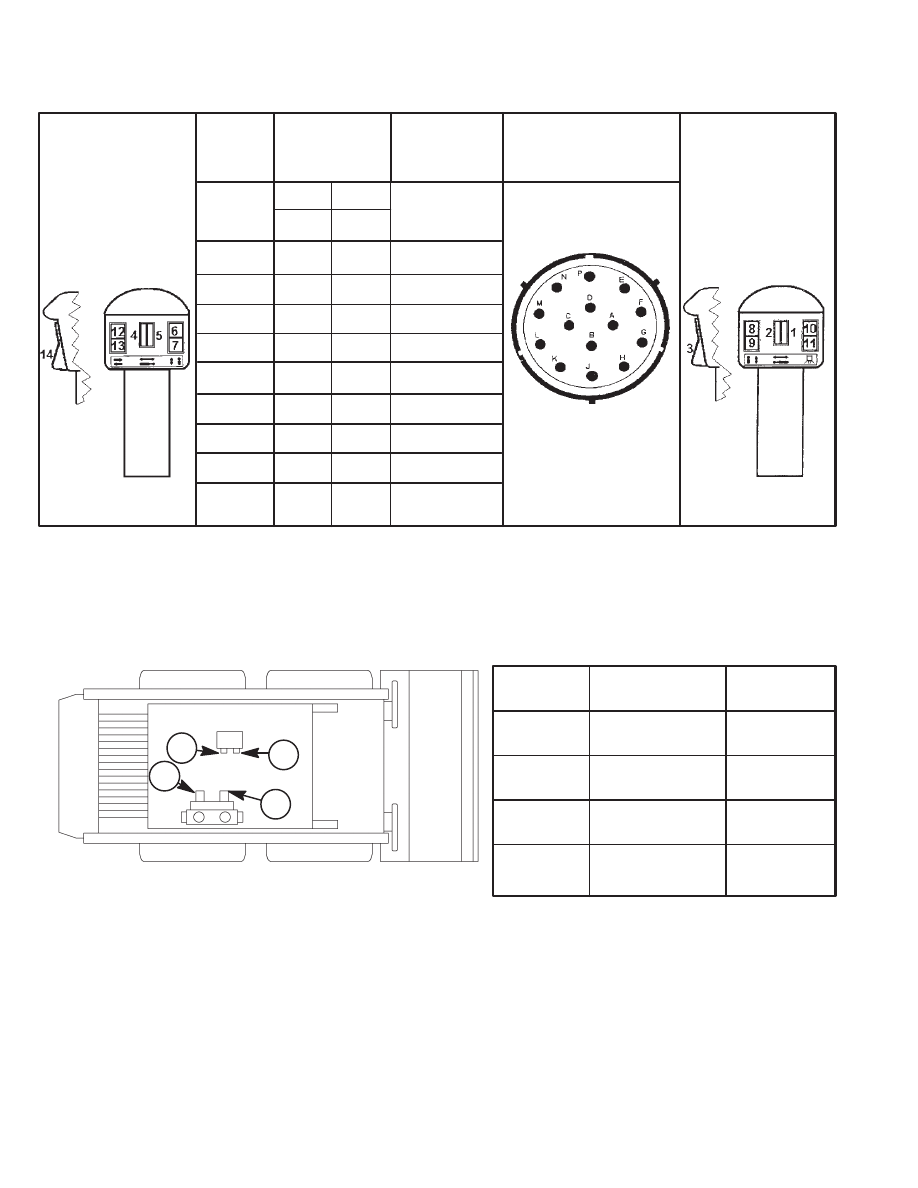

ELECTRICAL/HYDRAULIC CONTROLS REFERENCE

Controls Identification Chart

Left Side

Control Handle

Switches

Switch

Number

1

2

3

4

5

6

7

8

9

10, 11, 12,

13, 14

Attachment

Harness

Terminal

Activated

K

K

K

K, A, D

K, A, C

K, E

K, F

K, G

K, H

K

Attachment

Harness

Connector

Right Side

Control Handle

Switches

Solenoid

Number

Activated

RH

1

1

2

2

1

1

2

2,3

1

1,3

1

1,3

1

1,3

1

1,3

1

1,3

–

––

Viewed from front

(pin side of connector)

of loader.

Solenoid

Number

Hydraulic

Coupler

Wiring

Color

1

2

3

4

Front

Female

Front

Male

Diverter

(Rear Couplers)

Bleed – Rear

Male & Female

Dk. Green/

Red

Dk. Green/

Lt. Green

Yellow

Dk. Green/

Yellow

NOTE: To relieve the hydraulic pressure trapped in the front auxiliary circuit, with the engine running, turn the

key switch quickly to the left (counterclockwise) past the OFF position. Hold key until the engine comes
to a complete stop.

7
7
3

TS–01494

RH – Loaders with Rear Hydraulics Option.

HFH – Loaders with High Flow Hydraulics Option.

*  If harness terminals K & L are jumped together, switches 4 thru 9 provide flow on demand to female coupler.

(DETENT is not needed.)

*  Terminal K is activated with Key switch ON.

*

4

3

2

1

–8–28–

773 BICS Loader

Service Manual

773 Service Manual #6900092–Systems Analysis Section Part 2 of 2

SPECIFICATIONS

773 BICS Loader

–9–1–

Service Manual

SPECIFICATIONS

DECIMAL AND MILLIMETER EQUIVALENTS

Chart

9–17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ENGINE SPECIFICATIONS

Camshaft

9–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Connecting Rod

9–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Crankshaft

9–7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Crankshaft Re–Grind Data

9–8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cylinders

9–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cylinder Head

9–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fuel Injector Nozzle

9–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fuel Injection Pump

9–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Oil Pump

9–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Pistons

9–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Piston Rings

9–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rocker Arms

9–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tappet

9–6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Thermostat

9–7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Timing Gear

9–7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Torque for General Metric Bolts

9–9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Valves

9–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Valve Springs

9–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Valve Timing

9–5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HYDRAULIC/HYDROSTATIC FLUID SPECIFICATIONS

Specifications

9–17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

HYDRAULIC CONNECTION SPECIFICATIONS

Flare Fitting

9–10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

O–Ring Face Seal Connection

9–10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

O–Ring Flare Fitting

9–11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Port Seal Fitting

9–13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Straight Thread O–Ring Fitting

9–10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tubelines And Hoses

9–10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LOADER SPECIFICATIONS

Capacities

9–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Controls

9–3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Drive System

9–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Electrical

9–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Engine

9–3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Floor Pressure

9–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Hydraulic System

9–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Specifications

9–3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Performance

9–3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tires

9–4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

STANDARD TORQUE SPECIFICATIONS FOR BOLTS

Chart

9–16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TORQUE SPECIFICATIONS FOR LOADER

Specifications

9–15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

U.S. TO METRIC CONVERSION

Chart

9–17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Page

Number

Revised May 98
