№		Номер детали	Наименование запчасти
1		258088	Шплинт
2		375110	Гайка
3		7548-1701378	Шайба
4		12316КМ	Подшипник
5		7548-1701374	Втулка
6		7555-1711700-01	Фрикцион повышающего диапазона
7		540-1701216	Втулка
8		6-116Л	Подшипник
9		7555-1701560	Шестерня повышающего диапазона
10		7548-1767078	Кольцо распорное
11		540-1701204	Кольцо
12		7548-17011212	Втулка
13		7548-1711600-01	Фрикцион понижающего диапазона
14		7548-1701426	Втулка
15		7548-1701550	Шестерня ведущая понижающего диапазона в сборе
16		7548-1701400-01	Вал диапазонный в сборе
17		53614Н	Подшипник
18		548-2405029	Кольцо
19		7555-1701588	Шестерня привода реверсивного вала
20		201495	Болт
22		540-1709096-10	Скоба замковая
23		7548-1701398	Скоба замковая
24		7548-1701450-10	Вал реверсивный в сборе
25		7548-1701474-10	Втулка
26		7548-1711500	Фрикцион 2 передачи
27		7548-1701213	Втулка
28		7548-1701510-20	Шестерня 1 передачи в сборе
29		7555-1701530	Шестерня третьей передачи ведущая

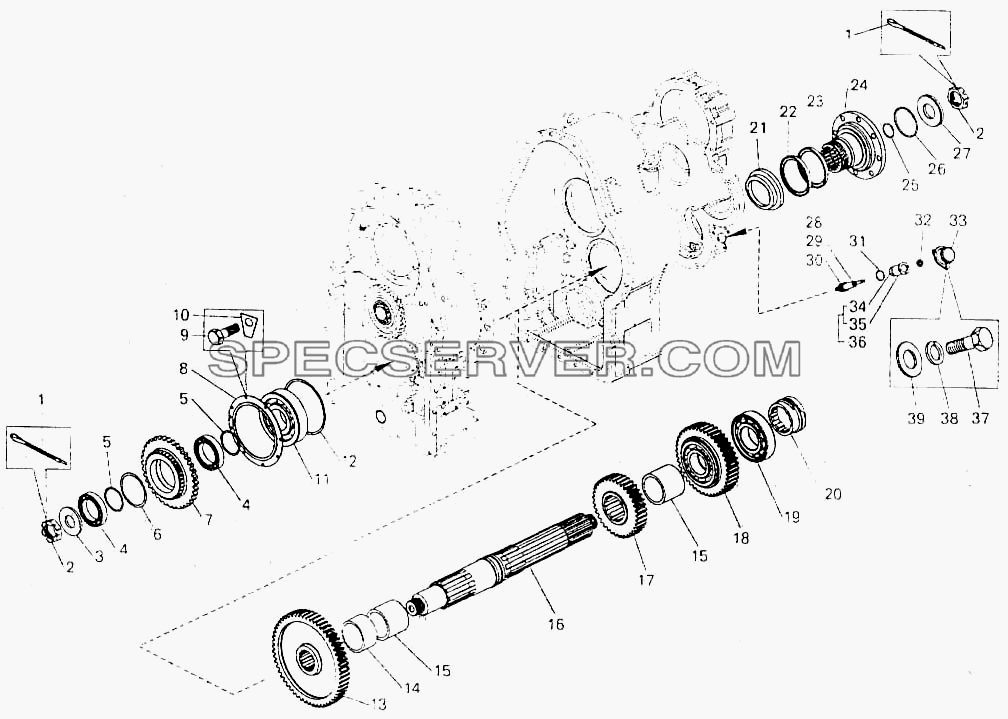

Коробка передач. Установка выходного вала для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		258088	Шплинт
2		375110	Гайка
3		7548-1701378	Шайба
4		6-116Л	Подшипник
5		7548-1767078	Кольцо распорное
6		540-1701204	Кольцо
7		7548-1767036	Блок-шестерня
8		7546-1701548	Кольцо упорное
9		200367	Болт
10		342773	Пластина стопорная
11		50416	Подшипник
12		540-1701066	Кольцо
13		7548-1701556-10	Шестерня понижающего диапазона ведомая
14		7548-1701515	Втулка распорная
15		7548-1701506-10	Втулка
16		7548-1701502-40	Вал выходной
17		7555-1701568	Шестерня повышающего диапазона
18		7555-1701538	Шестерня третьей передачи ведомая
19		12316КМ	Подшипник
20		7548-3841032	Шестерня привода спидометра
21		7548-1701544	Отражатель
22		1,2-105х138-3	Манжета
23		540-2402052	Сальник
24		7555-1701172	Фланец
25		050-055-30-2-2	Кольцо
26		096-102-36-2-2	Кольцо
27		540-1701076-40	Шайба
28		7548-3841034	Шестерня
29		540-3802044	Валик привода спидометра
30		7548-3841036	Шестерня
31		029-035-36-2-2	Кольцо
32		1.2-10х25-3	Манжета
33		24.3802	Датчик спидометра
34		7548-3802066	Втулка
35		7548-3841052	Втулка
36		7548-3841050	Втулка
37		201454	Болт
38		252135	Шайба
39		252005	Шайба

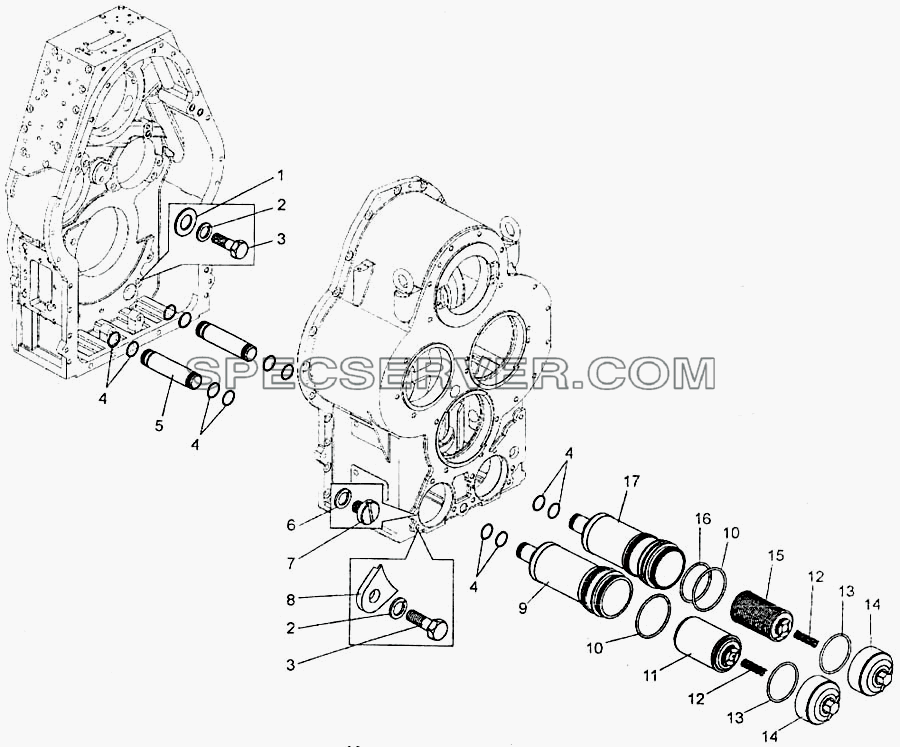

Коробка передач. Установка маслозаборника и полнопоточного фильтра для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		252045	Шайба
2		252137	Шайба
3		201538	Болт
4		040-045-30-2-2	Кольцо
5		7548-1704342-10	Патрубок
6		252134	Шайба
7		224622	Винт
8		7548-1704466	Прижим
9		7548-1704310-10	Корпус маслозаборника
10		120-126-36-2-2	Кольцо
11		7548-1704360-10	Элемент фильтрующий в сборе
12		540-8402532	Пружина застежки
13		115-125-58-2-2	Кольцо
14		7548-1704388-01	Крышка
15		7548-1704450	Элемент фильтрующий в сборе
16		114-120-36-2-2	Кольцо
17		7548-1704410-10	Корпус фильтра

Коробка передач. Установка крышек диапазонного, реверсивного валов и брызговиков шестерен для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		200317	Болт
2		252136	Шайба
3		7548-1712558	Прокладка
4		7548-1712556-01	Крышка люка
5		014-018-25-2-2	Кольцо
6		7548-1712528	Крышка
7		7548-1712535	Втулка
8		7548-1712546-10	Рычаг
9		7548-1712530	Датчик
10		7548-1712542-10	Рычаг
11		7548-1712550	Кронштейн
12		252135	Шайба
13		201456	Болт
14		252005	Шайба
15		258025	Шплинт
16		540-1703133	Палец
17		540-1712131	Пружина
18		342765	Пластина
19		201495	Болт
20		7548-1701670	Брызговик
21		342705	Пластина стопорная
22		7548-1701398	Скоба замковая
23		7548-1712538	Питатель
24		7548-1701480	Крышка в сборе
25		282532	Пробка
26		7548-170К88	Ограничитель
27		7,938-80-1-100	Шарик
28		7548-1701482	Крышка люка
29		7548-1701326	Прокладка
30		314802	Муфта
31		344810	Гайка накидная
32		7548-1712642	Трубка смазки
33		7548-1701380-01	Крышка диапазонного вала в сборе
34		7548-1712662	Труба
35		7548-1701430-11	Крышка в сборе
36		019-023-25-2-2	Кольцо
37		379225	Гайка
38		379275	Муфта
39		344442	Угольник
40		200367	Болт
41		342773	Пластина стопорная
42		7548-1701548	Кольцо
43		7548-1701650	Брызговик
44		7548-1701668	Уплотнитель
45		7548-1767090	Брызговик
46		7548-1767069	Уплотнитель

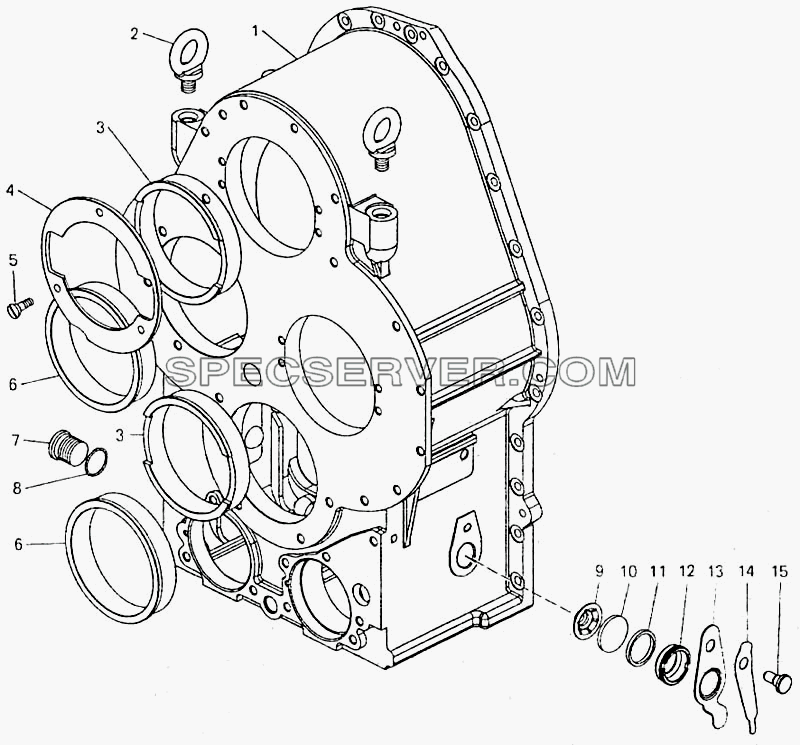

Картер коробки передач для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		7548-1701312	Картер
2		7548-1701698	Рым-болт
3		7548-1701316	Стакан
4		7548-1701488	Шайба
5		221725	Винт
6		7548-1701315	Стакан
7		344373	Пробка
8		010-045-30-2-3	Кольцо
9		540-1701756	Экран
10		540-1701754	Стекло смотровое
11		034-0-40-36-2-3	Кольцо
12		540-1701772	Кольцо
13		540-1701762	Крышка
14		540-1701756	Экран
15		540-1701768	Палец

Картер гидромеханической передачи для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		7555-1701308	Картер коробки передач с картером гидромеханической передачи
1		201495	Болт
2		344611	Кляммер
3		262534	Пробка
4		262531	Пробка
5		341069	Шпилька
6		340370	Болт
7		258252	Шплинт
8		7555-1701322-10	Картер гидромеханической передачи
9		343555	Штифт
10		252039	Шайба
11		342765	Пластина
12		343532	Штифт
13		540-1731052	Шайба
14		7548-1712672	Труба
15		344811	Гайка
16		379275	Муфта
17		7548-1712674	Угольник
18		024-030-36-2-2	Кольцо
19		7548-1712688	Крышка
20		201538	Болт
21		252137	Шайба
22		549-3401539	Кольцо
23		210АК	Подшипник
24		7548-1767038	Кольцо распорное
25		6411-2907459	Кольцо опорное
26		7548-1767032	Шестерня
27		020-025-30-2-2	Кольцо
28		7548-1767074	Ось
29		262532	Пробка
30		7548-1712996	Заглушка
31		040-045-30-2-2	Кольцо
32		344373	Пробка
33		7548-1712366-10	Опора
34		7548-1712432	Пружина
35		17,462-60±100	Шарик
36		7548-12362-10	Седло
37		030-035-30-2-2	Кольцо
