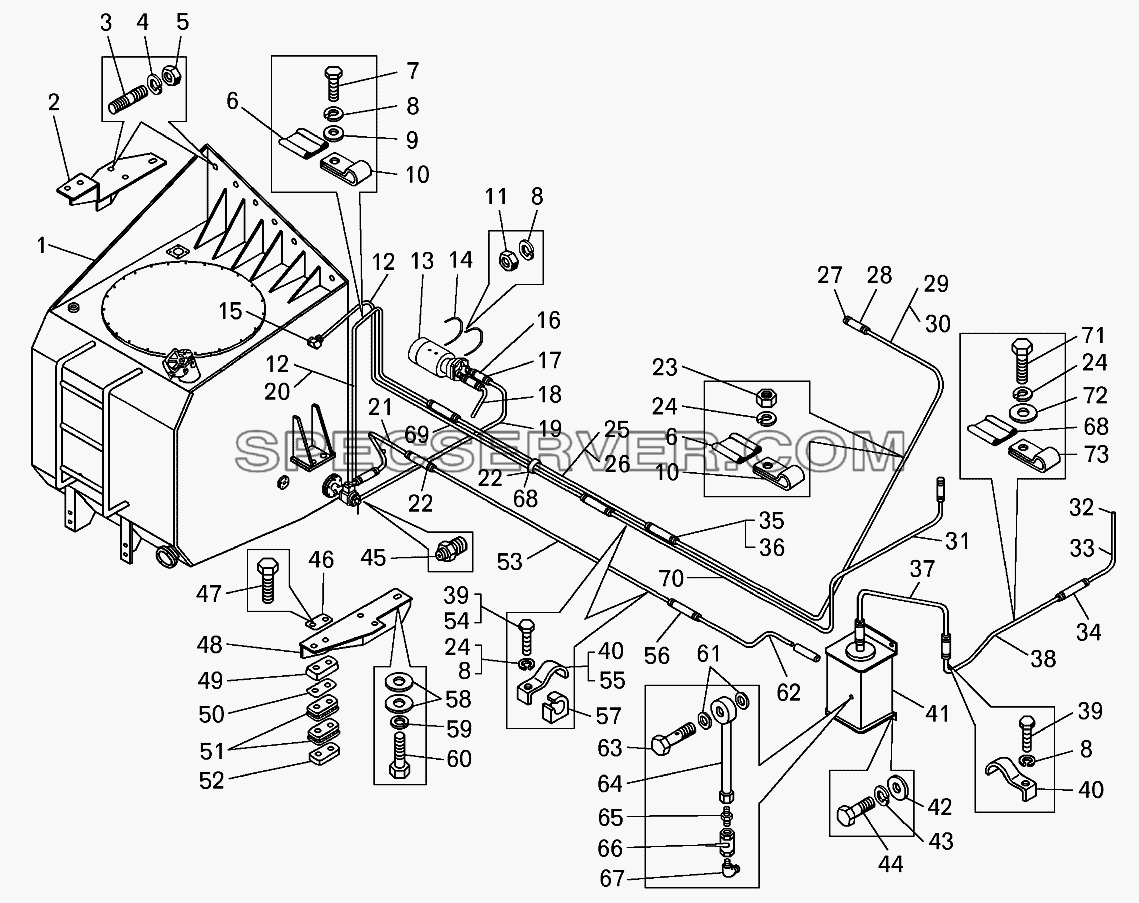

Запчасти: Топливные трубопроводы для БелАЗ-7513

Топливные трубопроводы для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	75131-1101010	Бак топливный
2	75131-1101380	Кронштейн
3	341078	Шпилька
4	252164	Шайба
5	549А-3101040	Гайка
6	549Б-1104991	Прокладка
7	201417	Болт
8	252134	Шайба
9	252004	Шайба
10	344614	Кляммер
10	344619	Кляммер
11	250508	Гайка
12	75121-1104370	Топливопровод сливной
12	75131-1104370	Топливопровод сливной
13	7512-1113010	Насос топливозакачивающий
14	549А-1113134	Хомут
15	344131	Угольник
15	344512	Угольник
16	540-1104212	Шланг
17	344423	Хомут 35
18	75131-1104412	Патрубок
19	75131-1104420	Топливопровод от крана к насосу
20	7512-1104674	Трубка
21	75131-1104650	Топливопровод переходной
22	344427	Хомут 55
23	250512	Гайка
24	252136	Шайба
25	75121-1104532	Трубопровод
26	7512-1104673	Трубка
27	344420	Хомут 20 в сборе
28	540-1303067	Шланг
29	75303-1104120	Трубка
30	75303-1104672	Трубка
31	75303-1104121	Трубка
31	АS 100430033	Шланг
32	355-10	Прокладка
33	549Е-1104572-10	Топливопровод к помпе
33	АS 1204333	Шланг
34	540Э-1015809	Шланг
35	540В-1018346	Шланг
36	344422	Хомут 30
37	75131-1104052	Топливопровод
37	75132-1104660	Топливопровод промежуточный
38	75131-1104572	Топливопровод к помпе
38	75132-1104588	Топливопровод
39	201424	Болт
40	75211-6603724	Скоба
41	7512-1138010	Обогреватель топлива с фильтром
42	252007	Шайба
43	252137	Шайба
44	201538	Болт
45	344765	Ниппель
46	75491-1101134	Пластина
46	75491-1101194	Пластина
47	202363	Болт
48	75131-1101370	Кронштейн
49	75491-1101492	Кожух защитный
50	75491-1101488	Прокладка
51	75491-1101480	Виброизолятор
52	75491-1101236	Пластина
53	75131-1104594	Топливопровод
54	201499	Болт
55	540В-3408106	Скоба
56	549А-1018422	Шланг соединительный
57	540А-3506988	Вкладыш
58	252021	Шайба 24
59	252143	Шайба
60	202355	Болт
61	540-2917144	Прокладка
62	75131-1104592	Топливопровод
63	540А-1018132	Болт
64	7512-1104120	Трубка
64	75132-1104120	Трубка
65	344767	Ниппель
66	12.3520010-10	Кран
67	344506	Угольник
67	344525	Угольник
68	549Б-1104993	Прокладка
69	75131-1104395	Трубопровод
70	75131-1104393	Трубопровод
71	201495	Болт
72	252006	Шайба
73	344622	Кляммер

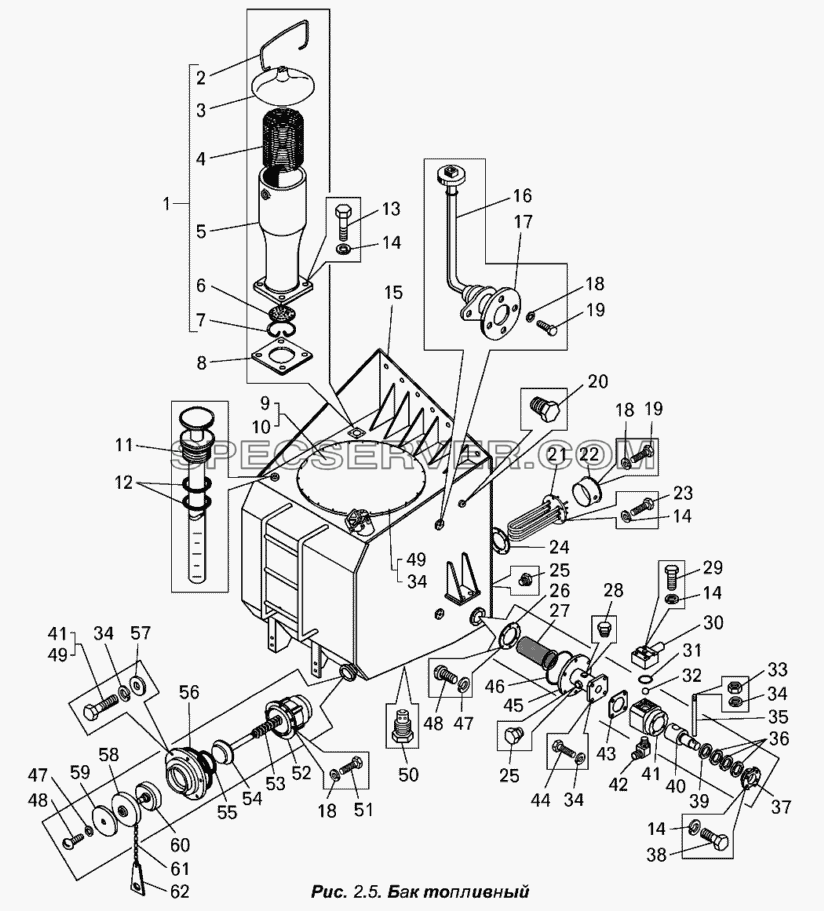

Запчасти: Бак топливный для БелАЗ-7513

Бак топливный для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	7512-1104468	Труба топливного бака всасывающая
-	7512-1156010	Клапан в сборе
-	7512-1156030	Крышка в сборе
1	7512-1014210	Сапун в сборе
2	7512-1014266	Замок
3	7512-1014244	Крышка
4	7512-1014260	Фильтр
5	549-1014215	Корпус
6	7512-1014230	Отражатель
7	540-3572045	Кольцо
8	549А-1018340	Прокладка
9	7545-1101420	Крышка
10	7545-1101059	Кольцо уплотнительное
11	75131-1101220	Щуп
12	030-035-30-2-3	Кольцо
13	201456	Болт
14	252135	Шайба
15	75131-1101012	Корпус бака
16	14.3839	Датчик уровня
17	75211-1018704	Фланец
18	252134	Шайба
19	201418	Болт
20	262545	Пробка
21	7509-1018975	Электронагреватель
22	7509-1018992	Крышка
23	201457	Болт
24	75211-1018242	Прокладка
25	262543	Пробка
26	7519-1104487	Фланец прижимной
27	527-8608157	Каркас с сеткой в сборе
28	262542	Пробка
29	201466	Болт
30	7512-1104541	Корпус клапана
31	038-046-46-2-2	Кольцо
32	26,388-60+150	Шарик
33	250512	Гайка
34	252136	Шайба
35	7521-1116036-01	Ручка
36	525-3405070	Манжета
37	549А-1116026	Крышка сальника
38	201460	Болт
39	525-3405072	Манжета
40	7512-1116018	Пробка крана
41	7512-1116016	Корпус крана
42	344512	Угольник
43	7521-1116038	Прокладка
44	201497	Болт
45	7512-1104470	Труба всасывавшая
46	104-110-36-2-3	Кольцо
47	252133	Шайба
48	220077	Винт
49	201495	Болт
50	549А-1101264	Пробка сливного крана
51	201417	Болт
52	7512-1156012	Корпус клапана
53	7548-1712246	Пружина
54	7512-1156020	Клапан
55	075-085-58-2-3	Кольцо
56	150-155-36-2-3	Кольцо
57	252006	Шайба
58	7512-1156041	Крышка
59	7512-1156036	Ручка
60	7512-1156040	Крышка
61	75213-8608750	Цепочка
62	75213-8608259	Пластина

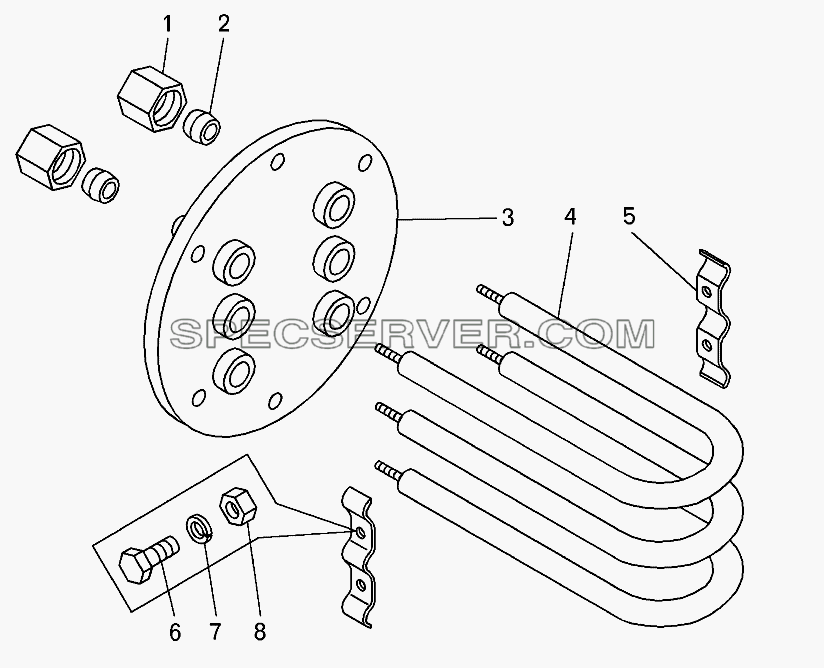

Электронагреватель топливного бака для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	342368	Гайка
2	341691	Муфта
3	7509-1018980	Фланец
4	ТЭН-78А13/0,8И55	Электронагреватель
5	549Е-1018989	Пластина
6	201417	Болт
7	252134	Шайба
8	250508	Гайка

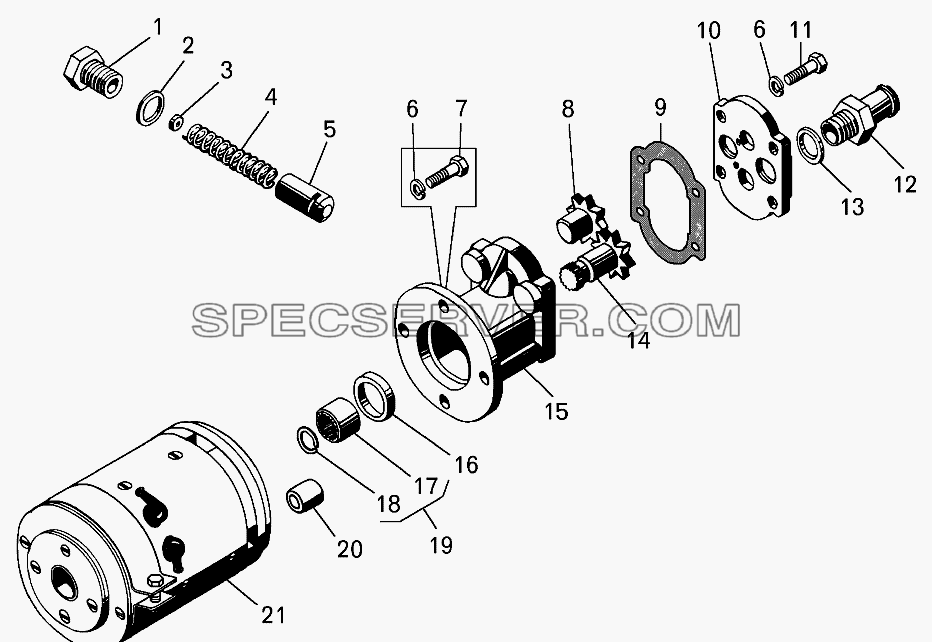

Насос топливный для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	201	Шарикоподшипник
-	201462	Болт
-	204	Шарикоподшипник
-	240-1021009-А	Насос
-	240-1021012-А	Насос в сборе
-	240-1021039-Б3	Прокладка
-	240-1021112	Штуцер
1	240АТ-1106746-Б	Пробка клапана
2	312310	Шайба
3	312631	Шайба
4	240-1021083	Пружина клапана
5	236М-1106564	Плунжер клапана
6	252135	Шайба
7	201456	Болт
8	240-1021034	Шестерня ведомая
9	549А-1113104	Прокладка
10	240-1021028	Крышка
11	200263	Болт
12	549А-1113128	Штуцер
13	312475	Шайба
14	240-1021030	Шестерня ведущая
15	240-1021025-Б2	Корпус
16	240-1021090	Манжета
17	240-1021072	Муфта шлицевая
18	240-1021078	Кольцо запорное
19	240-1021070	Муфта шлицевая
20	206В-1011037	Втулка установочная
21	МН1	Электродвигатель

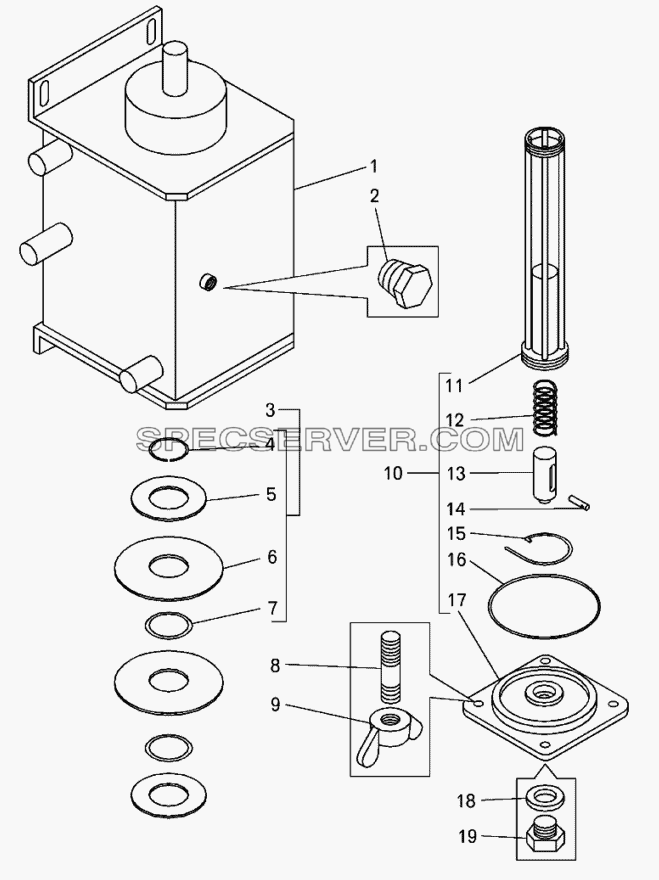

Обогреватель топлива с фильтром для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
1	7512-1138012	Обогреватель топлива
2	262543	Пробка
3	540-1704138	Фильтр
4	540-1704145	Кольцо
5	540-1704139	Шайба
6	95-080	Элемент фильтрующий
7	540-1704147-10	Шайба
8	341003	Шпилька
9	251514	Гайка
10	540-1704140	Стержень
11	540-1704141	Стержень
12	540-8402532	Пружина застежки
13	540-1704156	Фиксатор
14	540-1704151	Штифт
15	540-1704158	Пружина
16	120-130-58-2-2	Кольцо
17	7512-1138052	Крышка
18	540-2917144	Прокладка
19	344361	Пробка

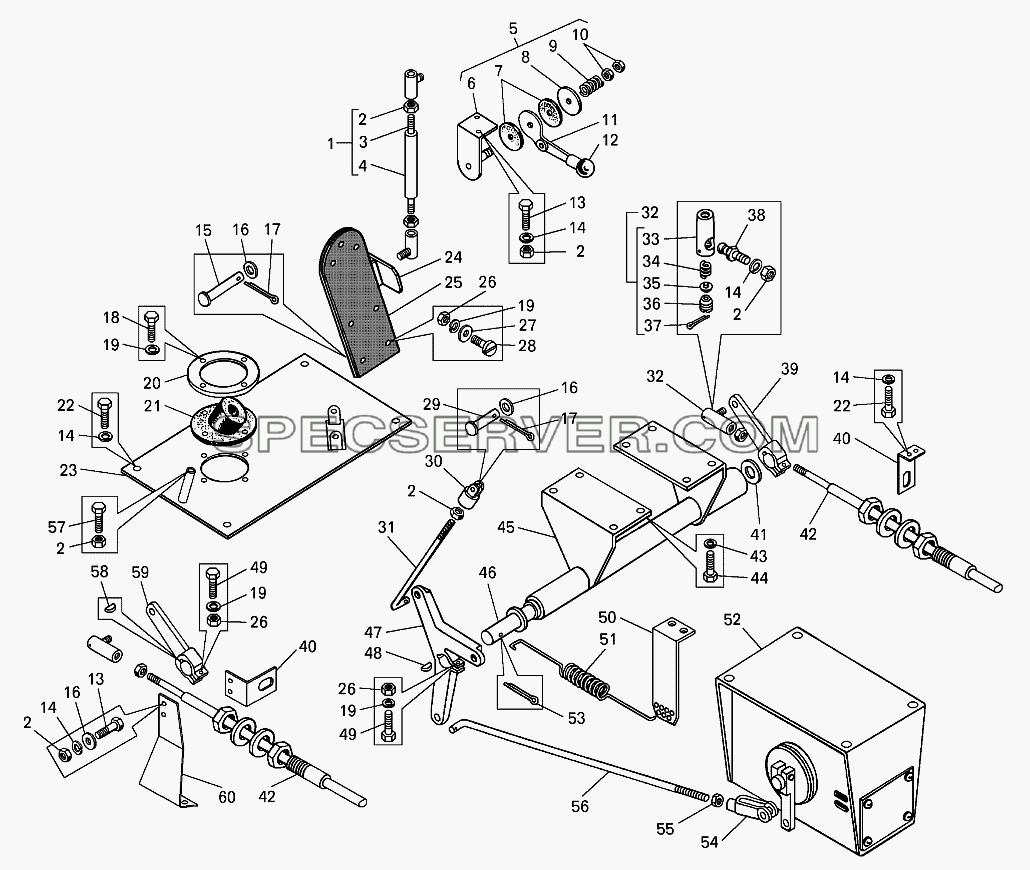

Привод управления подачей топлива самосвала БелАЗ-75132 для БелАЗ-7513 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	549А-1108010	Педаль с накладкой в сборе
-	75132-1108040	Вал акселератора
1	75481-1108450	Механизм толкающий
2	250510	Гайка
3	75481-1108472	Тяга толкателя
4	75481-1108452	Труба толкателя
5	549Б-1108280	Рукоятка в сборе
6	540-1108286	Кронштейн в сборе
7	540-1108279	Шайба
8	540-1108284	Шайба
9	501-3507084	Пружина
10	374542	Гайка
11	549Б-1108290	Рукоятка
12	540-8101050	Шарик
13	201458	Болт
14	252135	Шайба
15	260050	Палец
16	252005	Шайба
17	258039	Шплинт
18	201420	Болт
19	252134	Шайба
20	549-1108114	Накладка
21	549-1108112	Колпак защитный
22	201456	Болт
23	75303-1108160	Кронштейн
24	549А-1108011	Педаль с накладкой
25	549А-1108016	Накладка
26	250508	Гайка
27	252037	Шайба
28	224624	Винт
29	260035	Палец
30	549-1108028-01	Вилка
31	75211-1108027	Тяга
32	500-1108138	Наконечник в сборе
33	500-1108140	Наконечник
34	500-1108146	Пружина
35	500-1108142	Сухарь
36	500-1108144	Пробка
37	258003	Шплинт
38	500-1108148-01	Палец шаровой
39	549-1108075	Рычаг
40	75481-1108082	Кронштейн
41	549-1108106-10	Шайба
42	23.588.1.1300-25	Трос
43	252136	Шайба
44	201495	Болт
45	75132-1108052	Труба с кронштейнами
46	75132-1108041	Вал привода регулятора
47	75191-1108072	Рычаг трехплечный
48	343800	Шпонка
49	201424	Болт
50	75211-1108128-10	Упор пружины
51	75211-1108129	Пружина
52	7513-2108210	Контроллер ходовой
53	258042	Шплинт
54	525-1108029-10	Вилка (453610013)
55	250511	Гайка
56	549А-2108517	Тяга
57	340064	Накладка
58	378140	Шпонка 4х4х16
59	75303-1108079	Рычаг регулятора
60	75132-1108200	Кронштейн
