2.10.

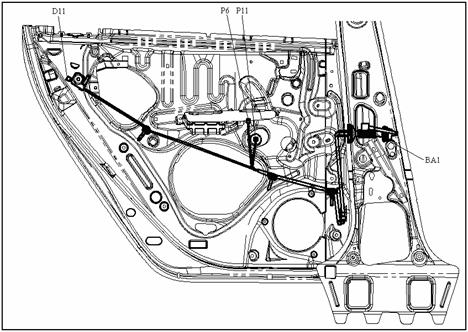

BYD F3, F3-R. Кабельная шина, левая задняя дверь
Рисунок 2-11.
|
Контакт |
№ контакта |
Подключение |
Контакт |
№ контакта |
Подключение |
|
D11 |
DJ7021-2.2-21 |
Электропривод блокировки замка левой задней двери |
P11 |
DJ7061-2.3-2120 |
Электропривод подъемника левого заднего стекла |
|
P6 |
1300-3111 |
Переключатель подъемника левого заднего стекла |
BA1 |
DJ7141-4.8/2.3-21 |
Кабельная шина, пол кузова |
Раздел 3. BYD F3, F3-R. Блок разъемов.
2A 2B
2D 2E
2G 2H 2I
Рисунок 3-1.
Раздел 4. Проверка и ремонт кабельной шины.
4.1. Электропитание, система запуска и система зажигания.
4.2. Электропитание, система зарядки аккумулятора и система обогревателя заднего ветрового стекла.
4.3. Электропитание и система управления двигателем, часть 1.
4.3. Электропитание и система управления двигателем, часть 2.
4.4. Электропитание и система управления передними фарами (для GLX-i, GLX-i NAVI).
4.5. Электропитание, система управления передними фарами, система светового сигнала заднего хода (для G-i, GL-i).
4.6. Электропитание, фары ближнего света и задние противотуманные фары (для GLX-i, GLX-i NAVI).
4.7. Электропитание и световой сигнал заднего хода.
4.8. Электропитание, сигналы поворота и аварийный сигнал.
4.9. Электропитание, тормозной сигнал и звуковой сигнал.
4.10. Электропитание и освещение салона.
4.11. Электропитание, передний противотуманные фары и аварийный сигнал разблокирования дверных замков.
4.12. Электропитание и антиблокировочная система.
4.13. Электропитание и система вспомогательных средств безопасности.
4.14. Электропитание, стеклоочистители и омыватель переднего ветрового стекла.
4.15. Электропитание и система управления блокировкой дверных замков.
4.16. Электропитание и противоугонная система.
4.17. Электропитание и зеркала заднего обзора.
4.18. Окна с сервоприводом стекла.
4.19. Электропитание и потолочный люк (только для GLX-i, GLX-i NAVI).
4.20. Электропитание, прикуриватель, дисплей направления, счетчик пробега, электронные часы и ремни безопасности.
4.21. Электропитание и радар заднего хода (только для GLX-i, GLX-i NAVI).
4.22. Электропитание, аудиосистема и навигационная система.
4.23. Электропитание и приборная панель, часть 1.
4.23. Электропитание и приборная панель, часть 2.
4.24. Электропитание, крыльчатка охлаждения радиатора и вентилятор охлаждения конденсатора.
4.25. Электропитание, автоматическая система кондиционирования (только для GLX-i, GLX-i NAVI), часть 1.
4.25. Электропитание, автоматическая система кондиционирования (только для GLX-i, GLX-i NAVI), часть 2.
4.26. Электропитание и система кондиционирования с ручным управлением.
4.27. Блок плавких предохранителей.
4.28. Блок разъемов, часть 1.
4.28. Блок разъемов, часть 2.
