Шоферский инструмент находится
в багажнике под крышкой пола.

Замена щеток
стеклоочистителей

Спереди

1.

Отведите рычаг стеклоочистителя.

2.

Поверните щетку вверх.

3.

Снимите щетку в направлении лобового
стекла, см. стрелку.

Сзади

1.

Полностью отведите от стекла рычаг
стеклоочистителя и снимите с него
щетку, см. стрелку.

2.

Установите новую щетку и прижмите ее,
чтобы она зафиксировалась со слыши
мым щелчком.

Лампы и фонари

От состояния светотехнического оборудо
вания во многом зависит безопасность
движения. Поэтому замену ламп произво
дите с неукоснительным соблюдением
всех правил. Выполнение незнакомых или
не описанных в данном „Руководстве“ работ
поручайте СТОА BMW.

Не дотрагивайтесь до стеклянных колб
новых ламп голыми руками, потому что

даже незначительные загрязнения пригора
ют к поверхности колбы, сокращая срок
службы лампы. Пользуйтесь для этого
чистым платком, бумажной салфеткой
и т. п. или берите лампу за цоколь.

<

Комплект запасных ламп можно приобрести
на СТОА BMW.

Чтобы не обжечься, перед заменой
дайте лампам остыть.

<

Во избежание короткого замыкания
перед любыми электромонтажными

работами выключите ремонтируемое устрой
ство. При замене ламп неукоснительно
соблюдайте все инструкции их изготовителя.
Это позволит избежать травм и повреждения
лампы.

<

Замена деталей

208

При уходе за фарами следуйте указаниям,
приведенным в брошюре „Уход“.

Замену ламп, обращение с которыми
здесь не описано, производите

на СТОА BMW.

<

Светодиоды

Для подсветки органов управления, средств
индикации и другого внутреннего оборудо
вания автомобиля используются светоди
оды. Светодиоды имеют много общего
с обычными лазерами и официально
называются „светоизлучающими диодами
класса 1“.

На открытые светодиоды нельзя
смотреть часами, так как это может

вызвать раздражение сетчатки, поэтому они
закрыты крышками, которые фильтруют их
излучение. Не удаляйте эти крышки.

<

Галогеновые фары

Галогеновые лампы находятся
под давлением, поэтому надевайте

очки и перчатки. Опасность травмирования
при повреждении лампы!

<

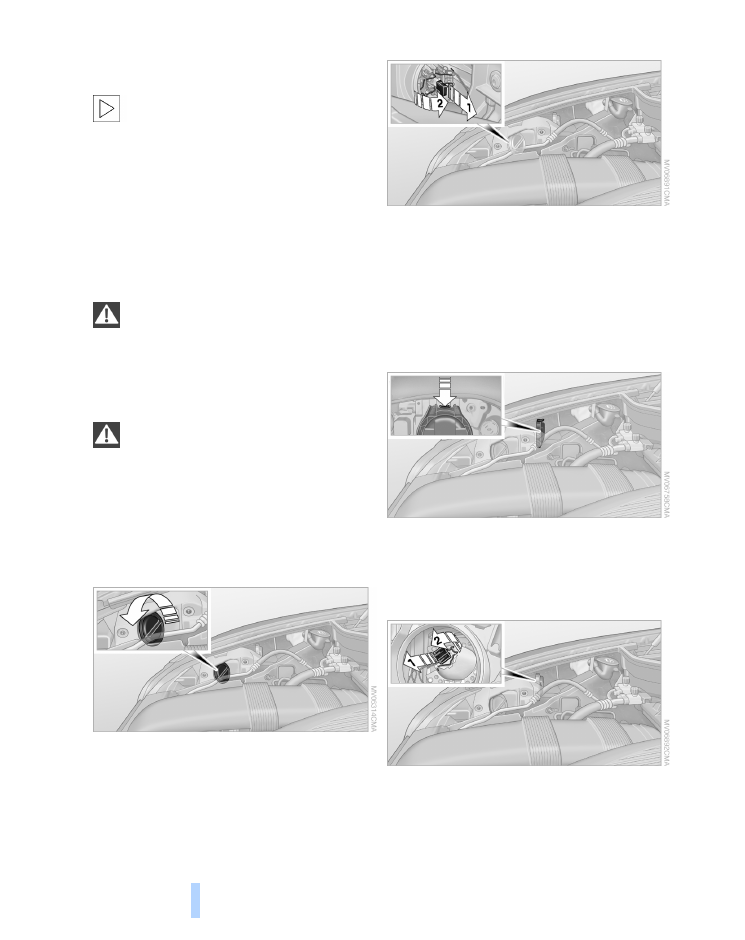

Дальний свет

Лампа H7, 55 Вт

1.

Поверните крышку, см. стрелку,
и снимите ее.

2.

Отсоедините от цоколя лампы штекер,
см. стрелку 1.
Немного приподнимите и отведите назад,
см. стрелку 2, крепежную скобу на цо
коле.

3.

Выньте и замените лампу.

4.

Наденьте крышку и поверните ее
по часовой стрелке до щелчка.

Ближний свет

Лампа H7, 55 Вт

1.

Открепите крышку, см. стрелку,
и снимите ее.

2.

Отсоедините от цоколя лампы штекер,
см. стрелку 1.
Отожмите в сторону лампы скобу
на цоколе, см. стрелку 2, и отведите
ее назад.

3.

Выньте и замените лампу.

4.

Наденьте и закрепите крышку.

 209

Развлекатель

ные

си

стемы

Обзор

Уп

р

а

вле

н

и

е

Полез

н

о зн

ать

Сист

ема

на

вигации

Мо

би

л

ь

н

о

ст

ь

Хара

ктеристики

Ксеноновые фары*

Ксеноновые лампы

У этих ламп очень большой срок службы,
поэтому вероятность их выхода из строя
очень мала (если только Вы не чрезмерно
часто включаете и выключаете фары). Если
лампа перегорела, продолжить движение
можно с включенными противотуманными
фарами (если это позволяют правила страны
пребывания), учитывая то, что видимость
снижена.

Работы с ксеноновым светотехни
ческим оборудованием, включая

замену ламп, выполняются только
на СТОА BMW. Высокое напряжение
в этом оборудовании опасно для жизни.

<

Галогеновые лампы:
стояночные огни и постоянный
ближний свет

Лампа H8, 35 Вт

Лампа находится под давлением.
Надевайте очки и перчатки. Опасность

травмирования при повреждении лампы!

<

1.

Поверните крышку против часовой
стрелки и снимите ее.

2.

Поверните лампу против часовой
стрелки, отсоедините разъем и замените
лампу.

3.

Установка осуществляется в обратной
последовательности.

Передние указатели поворота

Лампа 24 Вт, PSY24W

1.

Выверните патрон вместе с лампой
против часовой стрелки, см. стрелку,
и замените лампу.

2.

Установка осуществляется в обратной
последовательности.

Блоки задних фонарей

>

Указатель поворота, стопсигнал:
лампа 21 Вт, P21W

>

Фонарь заднего хода и задний противо
туманный фонарь: лампа 16 Вт, W 16 W

>

Габаритный фонарь: светодиодный.
При неисправности этого светотехни
ческого оборудования обращайтесь
на СТОА BMW.

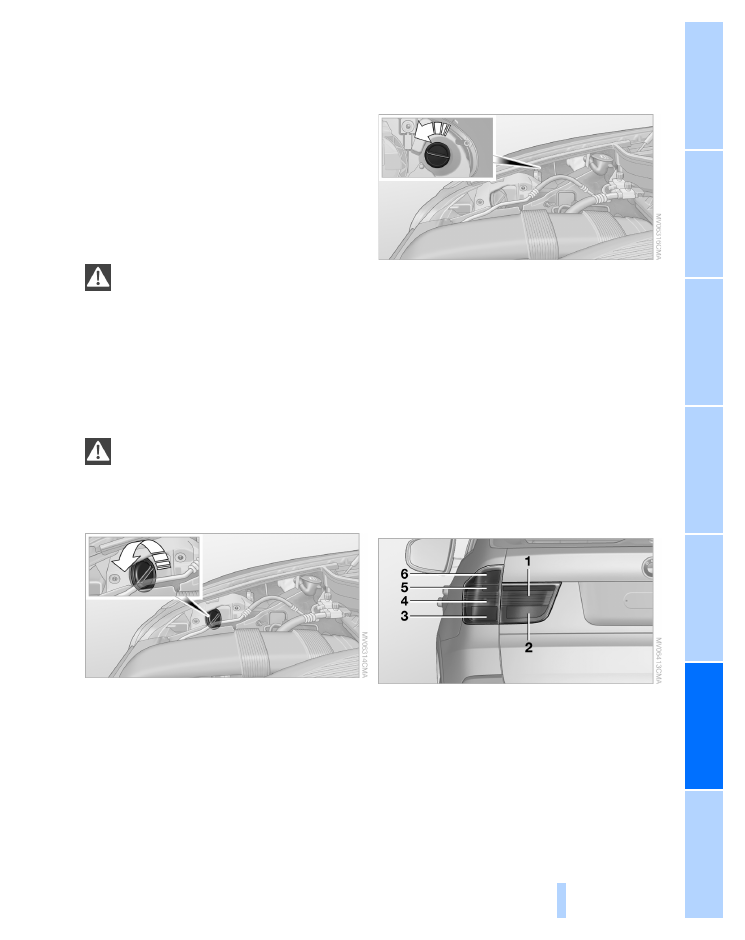

Конфигурация блоков задних
фонарей

1

Габаритный фонарь

2

Задний противотуманный фонарь

3

Указатель поворота

4

Стопсигнал

5

Фонарь заднего хода

6

Дополнительный стопсигнал

Замена деталей

210

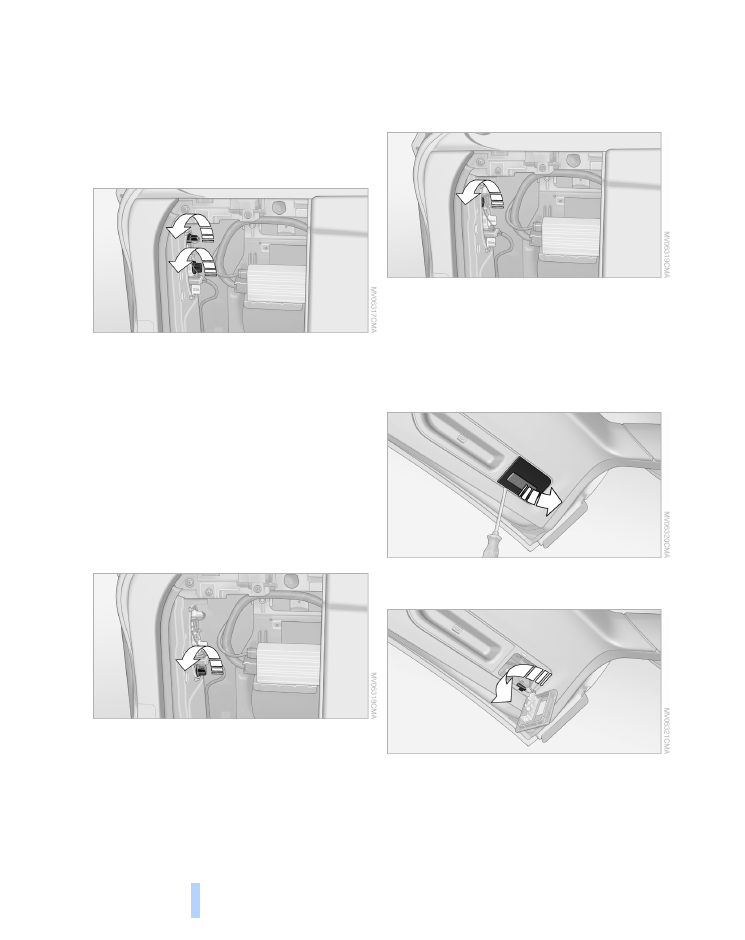

Стоп?сигналы

1.

Откройте крышку в бортике багажного
отсека.

2.

Выньте аптечку

*

и знак аварийной

остановки

*

. Поднимите вверх изоляцию.

3.

Поверните патрон лампы против часовой
стрелки и выньте его.

4.

Выньте и замените верхнюю лампу.
Слегка нажав, поверните нижнюю
лампу против часовой стрелки, выньте
и замените ее.

5.

Установите на место крышку.

Указатели поворота

1.

Откройте крышку в бортике багажного
отсека.

2.

Выньте аптечку

*

и знак аварийной

остановки

*

. Поднимите вверх изоляцию.

3.

Поверните патрон лампы против часовой
стрелки и выньте его.

4.

Слегка нажав, поверните лампу против
часовой стрелки, выньте и замените ее.

5.

Установите на место крышку.

Фонари заднего хода

1.

Откройте крышку в бортике багажного
отсека.

2.

Выньте аптечку

*

и знак аварийной

остановки

*

. Поднимите вверх изоляцию.

3.

Поверните патрон лампы против часовой
стрелки и выньте его.

4.

Замените лампу.

5.

Установите на место крышку.

Задний противотуманный фонарь

1.

С помощью отвертки осторожно
подцепите и снимите крышку в панели
багажной двери.

2.

Поверните патрон лампы против часовой
стрелки и выньте его.

3.

Слегка нажав, поверните лампу против
часовой стрелки, выньте и замените ее.

4.

Вставьте патрон лампы в багажную
дверь до фиксации.
