BMW 3 (E46). Manual - part 74

119-3





Component
Replacement





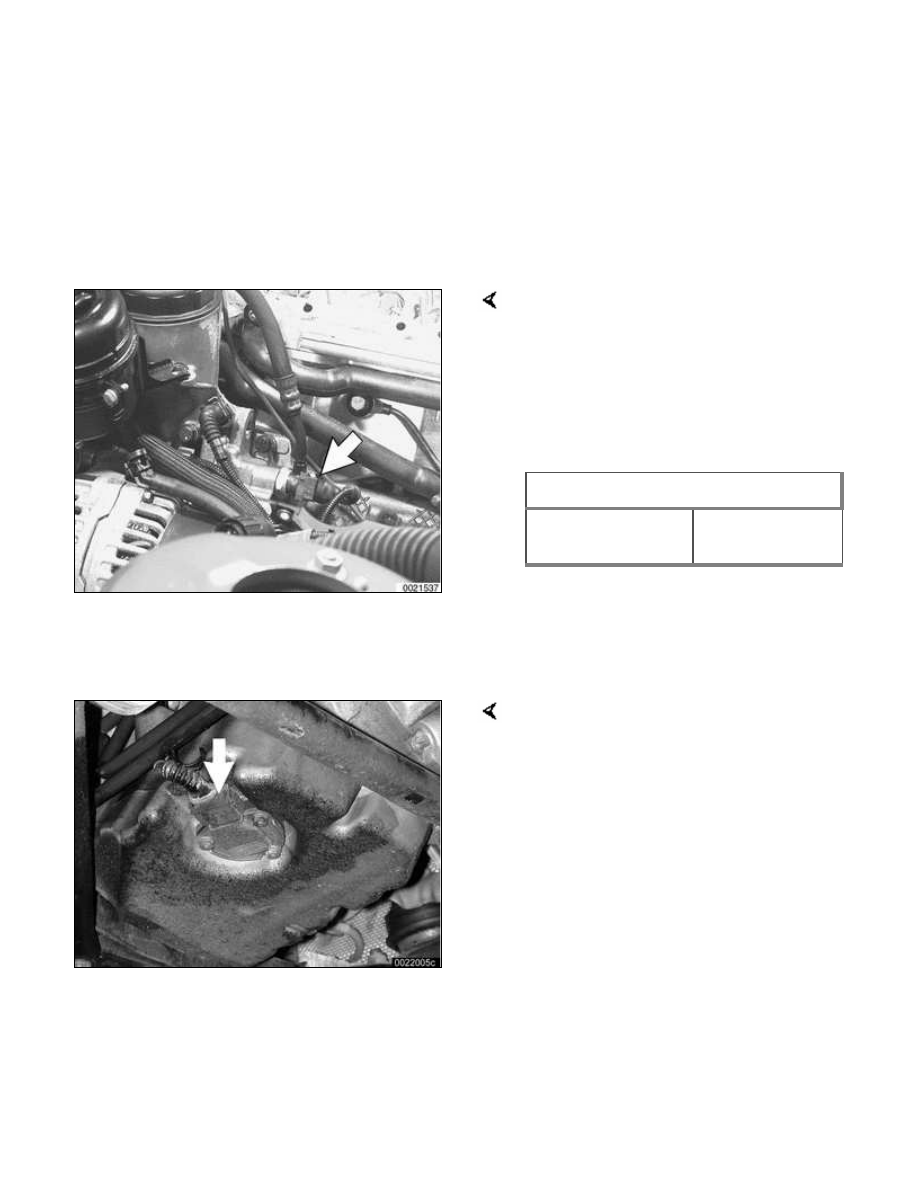

Oil pressure warning switch

The pressure warning switch is located
under the intake manifold, in the rear of
the oil filter housing.

Note:

Switch removal may require intake
manifold removal.

Tightening torque

Oil pressure switch
to oil filter housing

27 Nm (20 ft-lb)





Oil level warning switch

The oil level warning switch is located
at the bottom of the engine oil pan.

Note:

Anytime the oil level warning switch is
removed, be sure to replace the sealing
O-ring between switch and oil pan.





Oil pump, removing and
installing

Note:

Oil pump removal requires lowering the
front suspension subframe to remove
the oil pan.

 -

Drain oil as described in



020

Maintenance

.

 -

Remove oil pan as described
earlier.

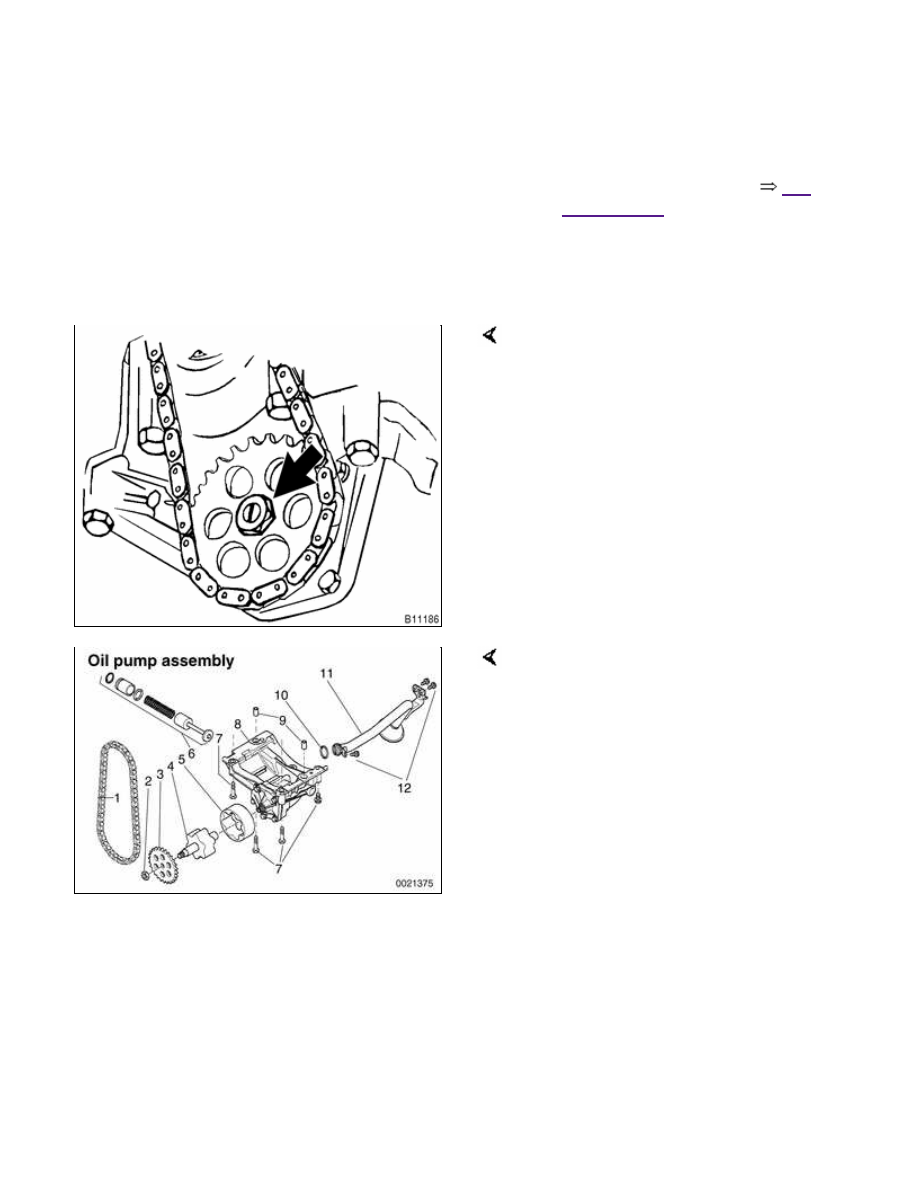

Remove oil pump sprocket mounting
nut (left-hand thread) (arrow). Lift
sprocket off together with drive chain.

Remove mounting bolts from oil pump
(7) and oil pump pickup tube (12).
Withdraw pump.

1 - Drive chain

2 - Nut M10x1left-hand thread

-tighten to 25 Nm (18 ft-lb)

3 - Oil pump sprocket

4 - Inner rotor

5 - Outer rotor

6 - Oil pressure relief valve assembly

7 - Bolt M8 -tighten to 22 Nm (16 ft-lb)

8 - Oil pump housing

9 - Locating dowels

10 - Sealing O-ring

11 - Oil pick-up pipe

12 - Bolt M6 -tighten to 10 Nm (89

in-lb)

 -

On engines with integrated oil
pump and oil scraper: Remove oil
pump with scraper.

 -

On engines with separate oil
pump and scraper:

First remove mounting bolts and
withdraw oil pump intake pipe.

Remove oil pump mounting bolts.
Remove oil pump assembly.

Note:

Note any spacers between pump
and engine block.

Note positions of locating dowels.

 -

Remove cover from oil pump and
check for wear or scoring. Spin oil
pump shaft and check that gears
turn smoothly. Replace pump if
gears spin with difficulty or any
wear is present.

 -

Installation is reverse of removal,
noting the following:

Align sprocket splines to oil pump
shaft splines before tightening
sprocket nut.

Tightening torques

Oil drain plug to oil

25 Nm (18 ft-lb)

Tightening torques

pan (M12)

Oil pan to engine block

M6, 8.8 grade

10 Nm (89 in-lb)

M6, 10.9 grade

12 Nm (106

in-lb)

M8, 8.8 grade

22 Nm (16 ft-lb)

Oil pump to engine
block (M8)

22 Nm (16 ft-lb)

Oil pump sprocket to oil pump shaft

M10x1 left-hand
thread

25 Nm (18 ft-lb)

Transmission bellhousing to oil pan

M8 Allen

24 Nm (17 ft-lb)

M8 Torx

21 Nm (15 ft-lb)





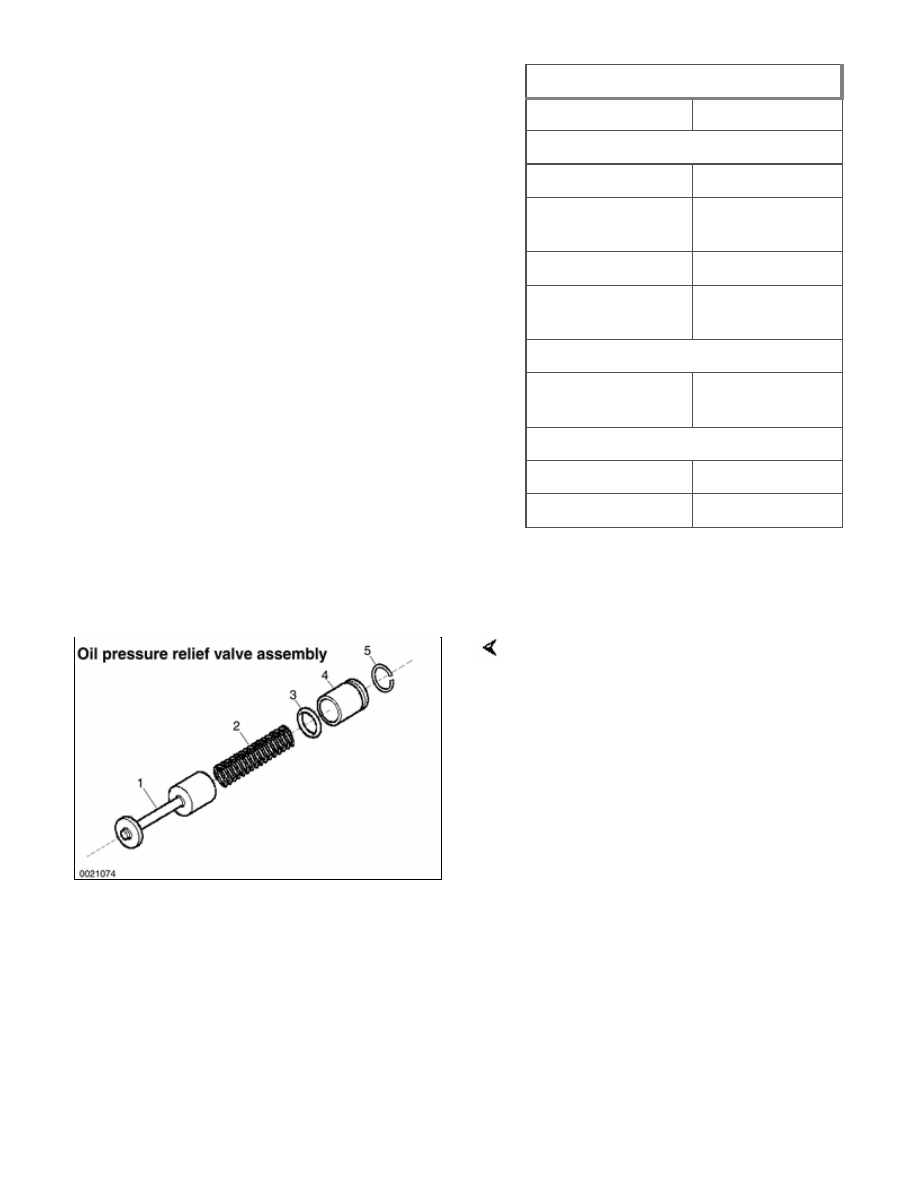

Oil pump pressure relief valve

The oil pump pressure relief valve is
held in the side of the oil pump with a
circlip.

1 - Control plunger

2 - Spring

3 - Sealing O-ring

4 - Sleeve

5 - Circlip
