Указатели поворота

Соблюдать указания по лампам и фонарям,
см. стр.

209

.

Лампа накаливания 21 Вт, PY21W

1.

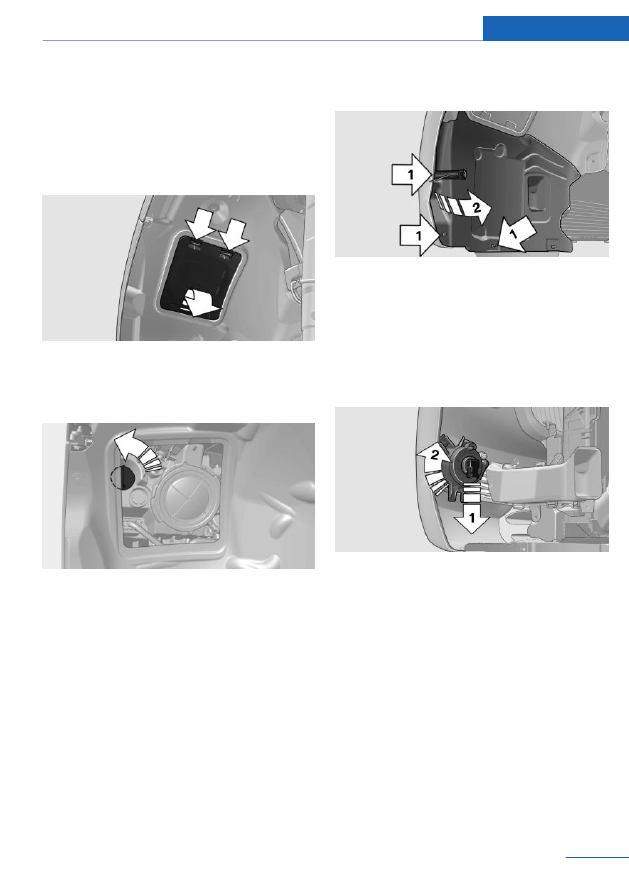

В колесной нише открутите оба крепле‐
ния и снимите кожух.

2.

При необходимости немного оттяните
внутрь внутреннюю обшивку колесной
ниши. Поверните патрон лампы против ча‐
совой стрелки и достаньте его.

3.

Вдавите лампу в патрон, поверните про‐
тив часовой стрелки и извлеките.

4.

Вставьте новую лампу накаливания и пат‐
рон лампы в обратной последовательно‐
сти.

5.

Установите кожух в арке колеса.

Противотуманные фары

Соблюдать указания по лампам и фонарям,
см. стр.

209

.

Лампа 35 Вт, Н8

1.

Обратной стороной отвертки из ком‐
плекта бортового инструмента выкрутите
три винта, стрелки 1, обшивки арки ко‐

леса. Осторожно поднимите обшивку
арки колеса, стрелка 2.

2.

Отсоедините разъём лампы, стрелка 1.
Поверните лампу, стрелка 2.
Левая сторона автомобиля: вращать по
часовой стрелке.
Правая сторона автомобиля: вращать
против часовой стрелки.
Достаньте лампу.

3.

Вставьте новую лампу, подключите раз‐
ъём и прикрутите обшивку арки колеса.

Указатель поворота в наружном

зеркале заднего вида

Соблюдать указания по лампам и фонарям,
см. стр.

209

.

Указатели поворотов выполнены по техноло‐
гии светодиодов. В случае дефекта обрат‐
итесь на СТОА.

Замена деталей

Мобильность

213

Задние фонари, замена ламп

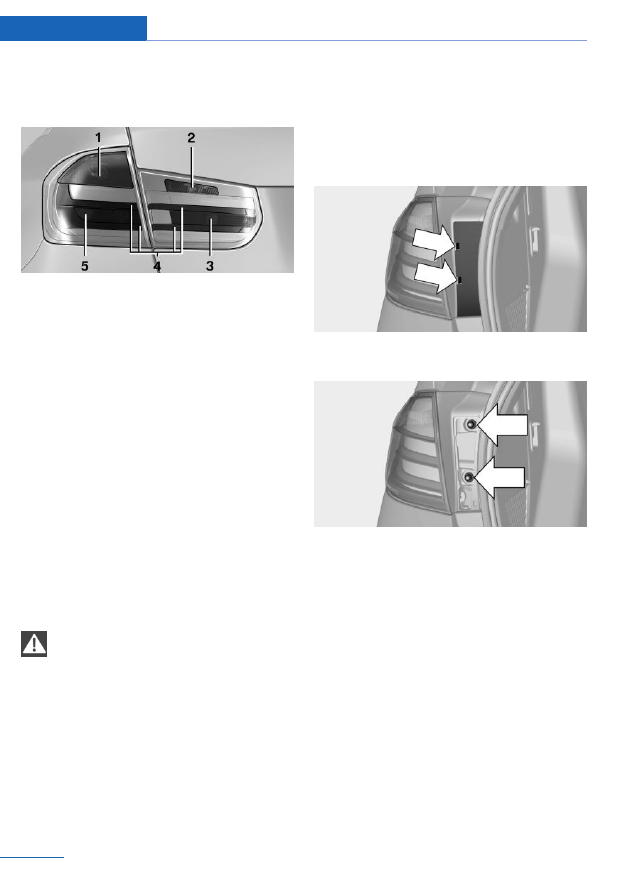

Обзор

1 Указатели поворота
2 Фонарь заднего хода
3 Задние противотуманные фонари
4 Задние габаритные фонари
5 Стоп-сигнал

Замена ламп во внешних задних

габаритных фонарях

Общие положения

Соблюдать указания по лампам и фонарям,
см. стр.

209

.

Указатель поворота: лампа накаливания
21 Вт, PY21W
Фонарь стоп-сигнала: лампа 21 Вт, P21W
Задние габаритные фонари выполнены по
технологии светодиодов. В случае дефекта
обратитесь на СТОА.

Будьте осторожны при замене ламп
При замене ламп действуйте аккуратно

и поэтапно, в противном случае могут возни‐
кнуть повреждения задних габаритных фона‐
рей или автомобиля.◀

Демонтаж внешнего блока задних
фонарей

1.

Открывание крышки багажника

2.

Вдавите фиксаторы с помощью отвертки
из комплекта бортового инструмента, см.
стрелки, и снимите защитную накладку.

3.

С помощью отвертки отверните обе гайки,
см. стрелки.

4.

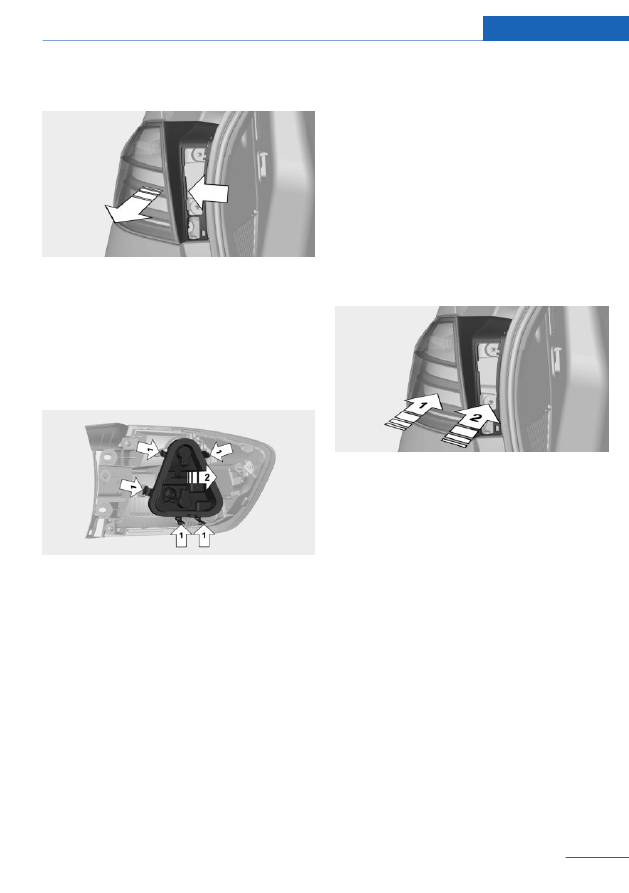

Возьмитесь за внутреннюю кромку блока
задних фонарей, см. стрелку, и осторожно
вытяните его наружу. При этом свободной
рукой поддерживайте блок с противопо‐
ложной стороны, чтобы он не упал при
резком ослаблении. Проверьте, нахо‐
дится ли уплотнительное кольцо из пори‐

Мобильность

Замена деталей

214

стой резины на цапфе центрирующего
элемента, стрелка 2.

5.

Ослабьте паз для фиксатора вверху на
разъеме соединительного кабеля и от‐
соедините разъём держателя лампы.

Замените лампы

1.

Отпустите пять креплений, стрелки 1, в
держателе лампы и снимите держатель
лампы с блока задних фонарей, стрелка 2.

2.

Вдавите неисправную лампу в патрон, по‐
верните против часовой стрелки и извле‐
ките.

3.

При установке новой лампы и держателя
лампы действуйте в обратной последова‐
тельности. Следите за тем, чтобы держа‐
тель лампы зафиксировался во всех кре‐
плениях.

Вставьте блок задних фонарей

1.

Подключите соединительный кабель к
блоку задних фонарей и зафиксируйте в
зажиме держателя лампы.

2.

Убедитесь в том, что уплотнительное
кольцо имеется на цапфе центрирующего
элемента и что оно не повреждено.

3.

Снаружи установите блок задних фонарей
на резинометаллический шарнир,
стрелка 1, внутри установите на винты и
прижмите. Следите за тем, чтобы блок за‐
дних фонарей зафиксировался со щелч‐
ком в резинометаллических шарнирах.

4.

Затяните обе гайки и установите защит‐
ную накладку.

Фонари в крышке багажника

Общие положения

Соблюдать указания по лампам и фонарям,
см. стр.

209

.

Фонари заднего хода: лампа 21 Вт, P21W
Задние противотуманные фонари: лампа
H21W, 21 ватт

Замена деталей

Мобильность

215

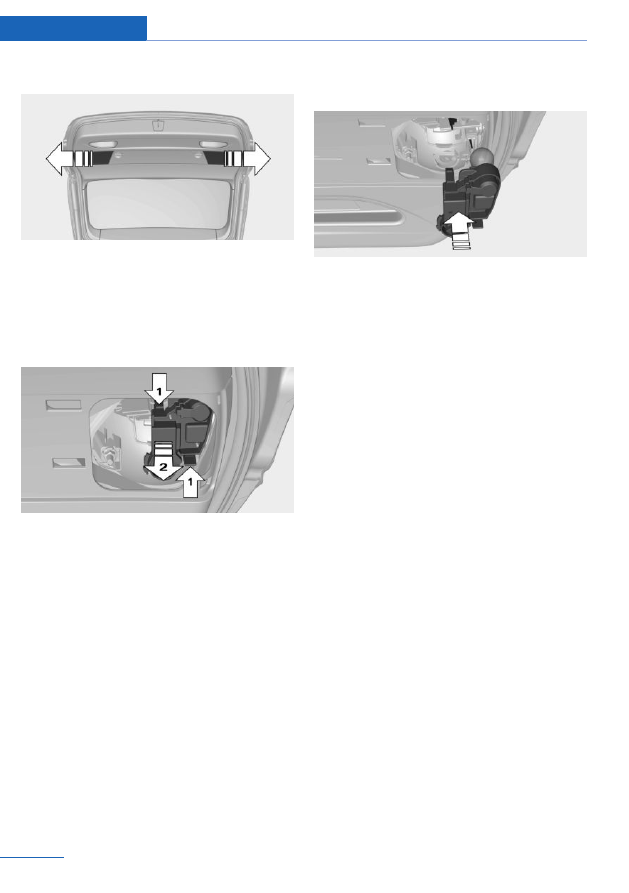

Доступ к фонарям

Сдвиньте кожух наружу, стрелка, и снимите.

Замена фонаря заднего хода и заднего
противотуманного фонаря

1.

Отпустите оба крепления, стрелки 1, и по‐
тяните держатель лампы вниз, стрелка 2.

2.

Вдавите неисправную лампу в патрон, по‐
верните против часовой стрелки и извле‐
ките.

3.

Вставьте новую лампу.

Установка держателя лампы

1.

Насадите держатель лампы на оба на‐
правляющих штифта, стрелка 1. При этом

вставьте оба контакта, стрелка 2, в раз‐
ъемы, стрелка 3.

2.

Нажмите на держатель лампы. Следите за
тем, чтоб снаружи защелкнулись оба кре‐
пления.

3.

Установите кожух на место и задвиньте
внутрь.

Задние габаритные фонари, фонарь

подсветки номерного знака и

средний фонарь стоп-сигнала

Соблюдать указания по лампам и фонарям,
см. стр.

209

.

Фонари выполнены по технологии светодио‐
дов. В случае дефекта обратитесь на СТОА.

Замена колеса

Примечания

Комплектация автомобиля не предусматри‐
вает наличия запасного колеса.
Для шин с возможностью движения после
полной потери давления или при использова‐
нии герметика для шин при падении давления
или в случае неисправности немедленная
смена колеса не является необходимой.
Подходящие инструменты для замены колеса
можно приобрести на СТОА в качестве при‐
надлежностей.
