Audi A3 2013 года. Руководство - часть 10
38
Система питания
Двигатель 1,4 л TFSI
Двигатель 2,0 л TDI
Двигатель 2,0 л TDI
Автомобили с передним приводом
Автомобили с полным приводом quattro
609_177
609_024
609_023

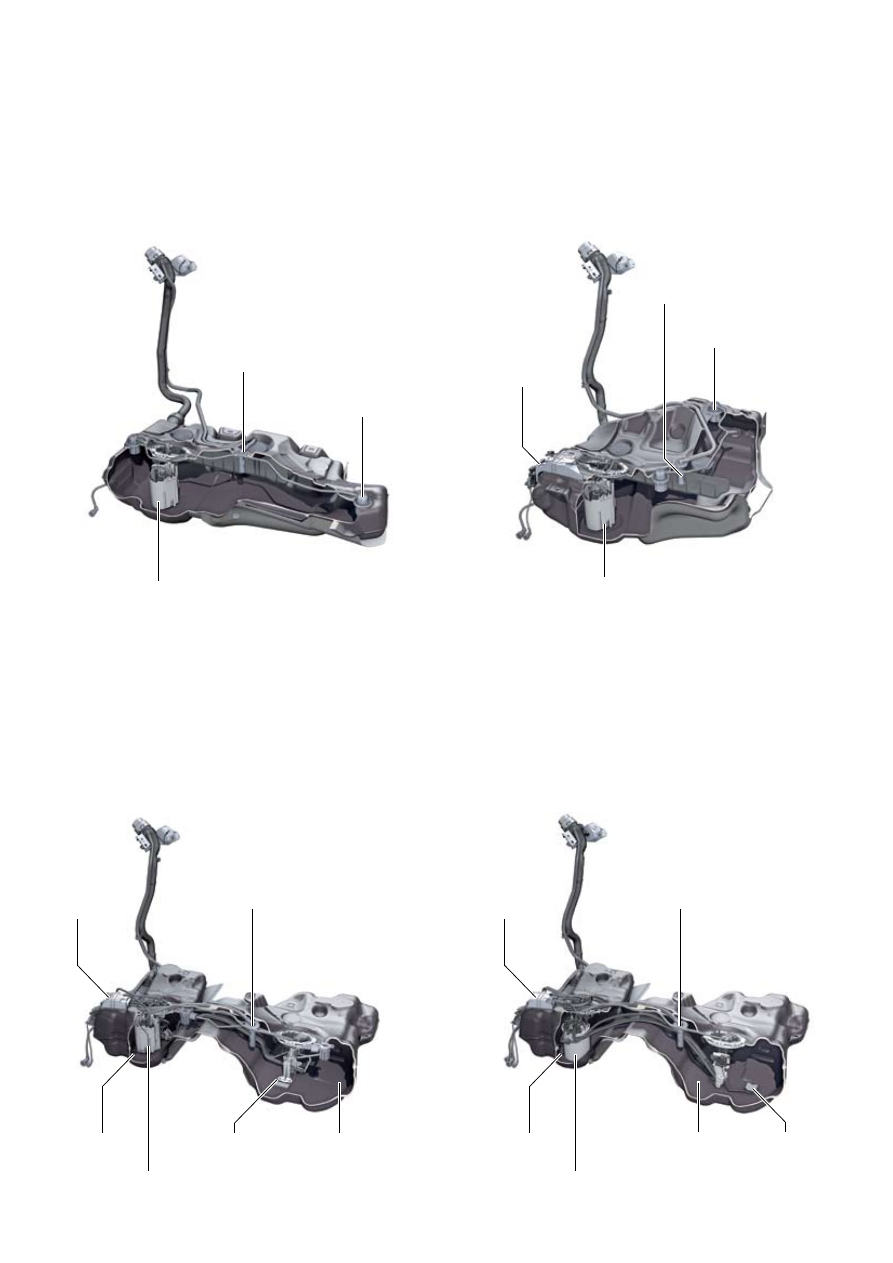

На Audi A3 ’13 могут устанавливаться различные исполнения
системы питания. Какое именно исполнение устанавливается,
зависит от следующих факторов:
исполнение двигателя;
•
наличие автономного отопителя;
•
полный привод quattro или передний привод;
•
тип климата рынка сбыта.
•
Поплавковый вентиляционный клапан
(закрывается при опрокидывании автомобиля)
Вентиляция топливного бака
Модуль подачи топлива и датчик уровня топлива
Блок управления
топливного
насоса
J538
Вентиляция топливного бака
Модуль подачи топлива и датчик уровня
топлива
Поплавковый вентиляционный клапан
(закрывается при опрокидывании автомобиля)
На автомобилях с полным приводом quattro устанавливаются
топливные баки, выполненные с двумя сообщающимися
отсеками, основным и вспомогательным.
Блок управления
топливного насоса
J538
Модуль подачи топлива и датчик
уровня топлива
Основной отсек
Поплавковый вентиляционный клапан
(закрывается при опрокидывании автомобиля)
Вспомогательный
отсек
Рычажный
датчик 2
Блок управления
топливного
насоса
J538
Модуль подачи топлива и датчик
уровня топлива
Основной отсек
Поплавковый вентиляционный клапан
(закрывается при опрокидывании автомобиля)
Вспомогательный
отсек
Рычажный
датчик 2
Двигатель 1,8 л TFSI
609_025
