368

Предохранители и лампы накаливания

№

Потребитель

    Ампер

5

блок управления дверями (правая сторона автомобиля)

15

6

задние розетки

25

7

поясничная опора позвоночника водителя

10

8

интеллигентный модуль мощности освещение

25

(левая сторона автомобиля)

8

интеллигентный модуль мощности освещение

25

(правая сторона автомобиля)

10

комбинация приборов

10

11

электронная система динамической стабилизации (ESP),

5

выключатель сигнала торможения

12

интеллигентный модуль мощности передний пассажир

15

блок  предохранителей  (коричневый)

1

электроника фары (правая сторона автомобиля)

10

2

регулирование уровня дорожного просвета

5

3

подготовка подключения телефона

5

4

устройство помощи при смене полосы движения

5

5

электронная система динамической стабилизации (ESP)

5

6

автоматическая коробка передач

5/20

7

электронная система динамической стабилизации (ESP)

5

8

кулиса переключения автоматической коробки передач

5

9

помощь при парковке

5

10

блок управления Gateway

5

11

клемма 15 (салон)

5

12

регулятор угла наклона фар

5

блок  предохранителей  (красный)

1

стеклоочиститель заднего стекла

15

2

обогреваемые жиклеры стеклоомывателя

5

№

Потребитель

    Ампер

3

интеллигентный модуль мощности водитель

30

4

отсутствует

5

телефон, телематика, подготовка подключения

5

мобильного телефона

6

MMI, усилитель антенны

15

блок светильников впереди

5

7

панорамная крыша сегмент 1

20

8

панорамная крыша сегмент  2

20

9

панорамная крыша штора

20

10

электронный замок зажигания,

30

электрическое регулирование рулевой колонки

11

стеклоподъемники (правая сторона автомобиля)

35

12

модуль переключателей рулевой колонки

10

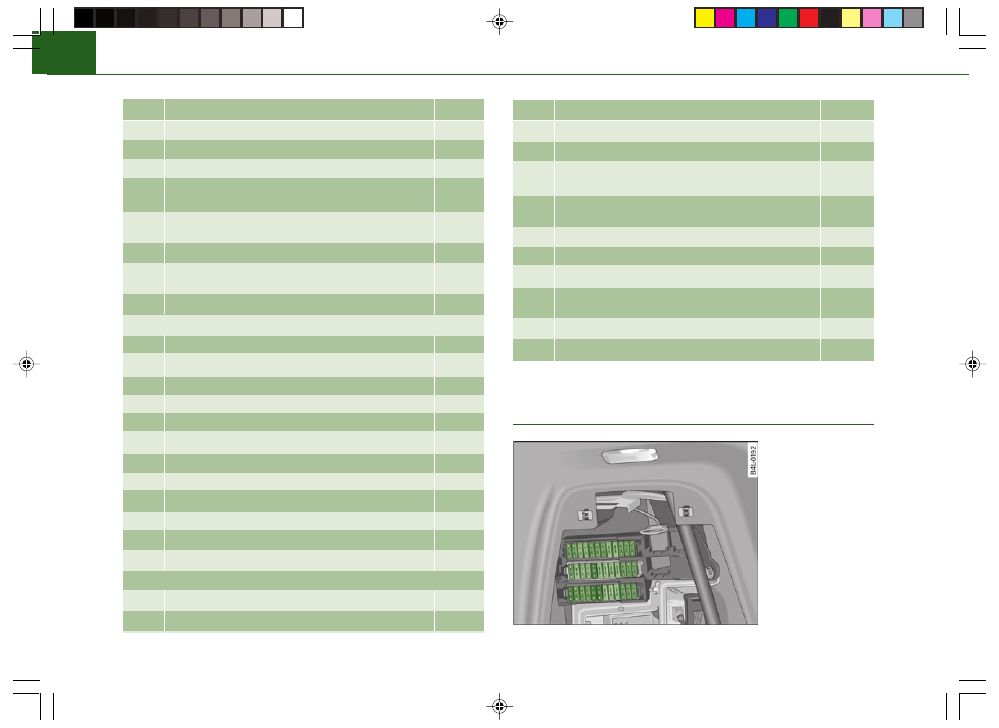

Защищаемые предохранителями цепи,
правая сторона багажника



Илл. 358  Принци-
пиальное  расположе-
ние  предохранителей



Q7_363-383.p65

20.11.05, 11:21

368

369

Пользование

Безопасность

Вождение

Эксплуатация

Самопомощь

Технические данные

Предохранители и лампы накаливания

−

Снимите боковую обшивку

⇒

стр. 311.

−

Откройте крышку предохранителей.

№

Потребитель

    Ампер

блок  предохранителей  (черный)

1

отсутствует

2

отсутствует

3

регулирование уровня дорожного просвета

15

4

отсутствует

5

помощь при парковке

5

6

интеллигентный модуль мощности Komfort 2

15

(правая сторона автомобиля)

7

интеллигентный модуль мощности Komfort 2

15

(левая сторона автомобиля)

8

автономный отопитель

5

9

розетка багажника

20

10

интеллигентный модуль мощности Komfort 1

20

(правая сторона автомобиля)

11

блок управления Komfort

15

12

интеллигентный модуль мощности Komfort 1

30

(левая сторона автомобиля)

блок  предохранителей  (коричневый)

1

отсутствует

2

отсутствует

3

отсутствует

4

отсутствует

5

K-Box (MMI), усилитель антенны

5

6

ТВ-тюнер

5



№

Потребитель

    Ампер

7

навигация

5

8

Digital Signal Processing (DSP)/усилитель BOSE

30

9

цифровой тюнер

5

10

отсутствует

11

видеокамера для парковки задним ходом

5

12

отсутствует

5

блок  предохранителей  (красный)

1

отсутствует

2

отсутствует

3

отсутствует

4

отсутствует

5

отсутствует

6

устройство помощи закрывания багажника

20

7

электрическая дверь багажника

30

8

электрическая дверь багажника

30

9

тягово-сцепное устройство

15

10

тягово-сцепное устройство (левая сторона автомобиля)

15

11

тягово-сцепное устройство (правая сторона автомобиля) 15

12

тягово-сцепное устройство

30

(электродвигатель раскладывания/складывания)

Q7_363-383.p65

20.11.05, 11:21

369

370

Предохранители и лампы накаливания

Лампы  накаливания

Замена ламп накаливания

Замена  ламп  накаливания  требует  специальных  умений.

На Вашем автомобиле некоторые лампы накаливания наружного освеще-
ния Вы можете менять самостоятельно. К таким лампам относятся:

•

основные фары: лампа накаливания ближнего света (галогенная)

•

основные фары: лампа накаливания дальнего света (галогенная)

•

основные фары: лампа накаливания для движения днем*

•

лампы накаливания указателя поворота/блока стояночных огней впереди

•

лампа накаливания противотуманной фары

•

лампы накаливания задних фонарей двери багажника

•

лампы накаливания задних фонарей в бампере

•

лампа накаливания освещения номерного знака

Следующие лампы должны меняться на специализи-рованном предприя-
тии:

•

лампа накаливания основной фары: ксеноновый свет

⇒



•

источник света фонаря указателя поворота в корпусе наружных зеркал

•

источник света расположенного высоко фонаря сигнала торможения

(козырек двери багажника)
Замена неисправных ламп накаливания, как правило, требует определенных
умений. Это касается в первую очередь ламп, доступ к которым открывает-
ся только со стороны подкапотного пространства.
Поэтому мы рекомендуем Вам в случае сомнений доверить замену ламп
специалисту или специализированному предприятию.
При самостоятельной замене ламп накаливания в подкапотном пространстве
помните, что подкапотное пространство является опасной зоной

⇒

 стр.

314

⇒



.



Тип  ламп  накаливания
Лампы накаливания разрешается менять только на однотипные. Марки-
ровка находится на цоколе лампы.

Лампа накаливания (12 В)

Тип

ближний свет (галогенная)

55 Вт (Н7)

дальний свет (галогенная)

55 Вт (Н7)

свет фар для движения днем*

Р 21 Вт

стояночные огни

W 5 Вт

передние указатели поворота

H 21 Вт

 противотуманные фары

55 Вт (Н7)

сигнал торможения/задний габаритный огонь

Р 21 Вт

задние указатели поворота

Р 21 Вт

фары заднего хода

W 16 Вт

задняя противотуманная фара

Н 21 Вт

фонарь освещения номерного знака

5 Вт

 ВНИМАНИЕ!

•••••

Работа в подкапотном пространстве при прогретом двигателе

требует особой осторожности - опасность ожога!

•••••

Лампы находятся под давлением и при замене могут лопнуть.

Опасность  получения  травмы!

•••••

Неквалифицированное обращение с высоковольтной частью

газоразрядных* ламп (ксеноновый свет) опасно для жизни!

•••••

При замене ламп следите, чтобы не порезаться об острые края,

особенно в корпусе фары.

Q7_363-383.p65

20.11.05, 11:21

370

371

Пользование

Безопасность

Вождение

Эксплуатация

Самопомощь

Технические данные

Предохранители и лампы накаливания

  Осторожно!

•

При проведении любых работ в системе электрооборудования предвари-

тельно извлечь ключ из замка зажигания. Опасность короткого замыкания!

•

Перед заменой лампы накаливания выключить свет/стояночные огни.

•

Во избежание повреждения компонентов соблюдайте осторожность.

•

Особенно при демонтаже можно повредить лакокрасочное покрытие.

Поэтому мы рекомендуем для замены ламп накаливания воспользоваться
квалифицированной помощью.

 Примечание

Относительно утилизации неисправных ламп накаливания Вы можете уз-
нать в специализированной торговле.

 Примечание

Во избежание царапин укладывайте демонтированные компоненты на мяг-
кую ткань.

•

Регулярно проверяйте исправность всех осветительных устройств Ваше-

го автомобиля и в, первую очередь, наружного освещения. Это служит не
только Вашей собственной безопасности, но и также безопасности других
участников дорожного движения.

•

Перед заменой лампы позаботьтесь о соответствующей запасной лампе.

•

Не касайтесь голыми руками стеклянной колбы лампы. Используйте для

этого ткань или бумагу, т.к. оставленный отпечаток пальца вследствие на-
гревания включенной лампы накаливания будет испаряться, конденсиро-
ваться на отражающей поверхности и ухудшать отражающую способность
рефлектора.



Лампы накаливания с байонетным
замковым устройством

Лампы с байонетным замковым устройством менять в следующей
последовательности:

Извлечение лампы накаливания

−

Несильно вдавите лампу в ламповый патрон, затем по-
верните ее влево и извлеките неисправную лампу.

−

Стеклянную колбу новой лампы накаливания берите только
тканью или бумагой (не голыми руками).

Установка лампы накаливания

−

Установите новую лампу, вдавите ее в патрон и поверните до
упора вправо.

−

При необходимости сотрите тканью отпечатки пальцев со
стеклянной колбы лампы.
